Ворота для частного сектора: виды конструкций, рекомендации по сборке

Линейный винтовой распашной двигатель

Также можно сделать своими руками автоматическое открывание распашных ворот с использованием более распространенной модели мотора. Они имеют большой запас повторений. Линейные винтовые двигатели часто выглядят как длинный, тонкий корпус мотора без рычага. Однако рычаг находится внутри устройства и представляет собой резьбовой вал. Это видно по широкой щели в корпусе двигателя затвора.

Точка крепления ворот имеет внутреннюю резьбу и крепится на резьбовом рычаге. Мотор затвора вращает вал, и поскольку точка крепления зафиксирована на затворе, он привинчивается вдоль вала и толкает затвор, как открытый, так и закрытый.

Как и поршни, линейные винтовые двигатели требуют тщательного выравнивания во время установки. Это также мощные механизмы, способные автоматизировать большие металлические распашные ворота с калиткой с электроприводом. Нагрузка при этом может быть до 250 кг.

Ворота распашные своими руками. Чертежи, изготовление и монтаж, установка автоматики

Владельцы гаражей и частных домов уже довольно давно оценили удобство использования въездных ворот распашного типа. Это вполне естественно, особенно если учесть, что изготовление распашных ворот осуществляется на протяжении долгих лет и даже веков. Объяснить такую популярность несложно. Простота эксплуатации и высочайшая надежность – это два фактора, которые всегда ценились весьма высоко. И теперь собственники коттеджей и дачники постоянно ведут работы в области совершенствования их конструкции. Именно поэтому стоит делать ворота распашные своими руками. Если ранее это были глухие конструкции, выполненные из дерева, то сейчас это уже нечто новое, иногда даже с установленной автоматикой и другими современными технологическими новшествами.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

• автоматические системы управления входными дверями, воротами, роллетами;
• шлагбаумы и комплектующие к ним;
• маркизные системы;
• сигнализации;
• системы видеонаблюдения;
• механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

• линейный;
• рычажный;
• подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
2. Разработка и реализация систем контроля доступа.
3. Продажа различных моделей сигнализаций, видеонаблюдения.
4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Распашные ворота

Изготовление распашных ворот с электроприводом своими руками является простейшим из возможных типов.

Как их изготовить

Большинство людей используют данный тип ворот из-за того, что он считается традиционным. Как и у любой конструкции распашных ворот есть как свои минусы, так и плюсы.

Достоинства:

1. Ворота можно открывать в обе стороны.
2. Не требуют большого пространства для монтажа.
3. Минимальные денежные затраты.
4. Установка автоматического механизма облегчает использование.

Недостатки:

1. Требуется пространство, чтобы ворота можно было открывать без проблем.
2. Створки и петли могут провисать, поэтому нужен постоянный уход.
3. Нужно следить за автоматическим механизмом, чтобы он работал исправно.

Изготовление распашной конструкции из профилированных труб

Для изготовления ворот требуется свободное пространство в 3-4 метра в ширину и не менее 2 метров в высоту. Ширина каждой створки соответственно будет равна половине ширины ворот. Желательно оставлять пару сантиметров зазора между створками.

Материалы, требующиеся для изготовления конструкции:

• Профнастил.
• Профильная труба 60Х30 или 30Х20.

Разберем на примере забора 3 метров в ширину. Профильную трубу необходимо будет нарезать на 4 части длинной 4 метра, 3 метра и 1,5 метра(2 части).

При помощи кирпичей или бетонных блоков необходимо будет выложить ровную поверхность, для того, чтобы ворота встали ровно.

Затем собираем прямоугольную конструкцию из нарезанных частей и с помощью строительного угла проверяем, является ли она ровной. Далее составные части необходимо сварить между собой.

Монтаж

Данная процедура выполняется перед установкой створок.

Для этого берется профильная труба размеров 100Х100, длина трубы берется в зависимости от высоты ворот.

Установка столбов опоры

Алгоритм установки:

1. Выкапывается яма глубиной около 1 метра.
2. На основание ямы заливается бетон или другая прочная основа.
3. В подготовленные ямы устанавливаются столбы. Их торцы проверяются на точность горизонтально и вертикально.
4. Столбы заливаются раствором из бетона.

Установка створок

Первым делом сплошным швом привариваются одна из частей петель. По две на каждую сторону столба.

После этого с помощью бетонных блоков по высоте устанавливаются створки. Это делается для упрощения монтажа.

После этого с другой стороны створки устанавливается вторая часть петли и так же приваривается сплошным швом.

Монтаж профнастила

При помощи болгарки производится нарезка профнастила под размер ворот. Из-за высокой температуры в местах резания, необходимо обработать его цинковым слоем, чтобы ворота не начали гнить.

Укладка профлистов производится внахлест. После чего они соединяются между собой саморезами по металлу через каждые 2-3 промежуточных ленты.

Особенности распашных ворот и тонкости их выполнения

Привычным для всех вариантом являются распашные изделия. Они используются на дачах, в частных домах и при строительстве гаражей. Рядом с такими вариантами может быть расположена и калитка. Конструкция предполагает установку двух опорных элементов по краям полотна. На сегодняшний день достаточно просто выполнить распашные ворота своими руками. Чертежи, фото и видео помогут изучить все тонкости работы.

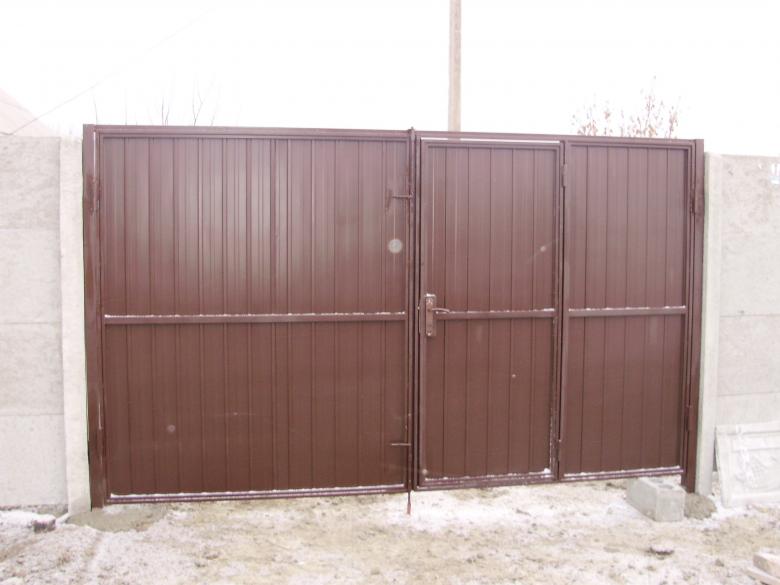

Распашные ворота

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Устройство столбов-опор

Подготовка створок

От того с какой стороны такие петли будут приварены, зависит в какую сторону они будут открываться. Именно поэтому, делая ворота своими руками: чертежи, фото и видео нужно просмотреть в обязательном порядке. Для выполнения створок чаще всего используется металлический каркас, ка который крепиться листовой материал. Если ограждение деревянное, то и ворота целесообразнее делать с древесины

Каркас в таком случае можно сделать как с металлических уголков, так и с бруса. Важно чтобы створки были не слишком тяжелые, в противном случае они будут оказывать большую нагрузку на столбы и петли. Через время это может привести к деформации и створки будут плохо закрываться

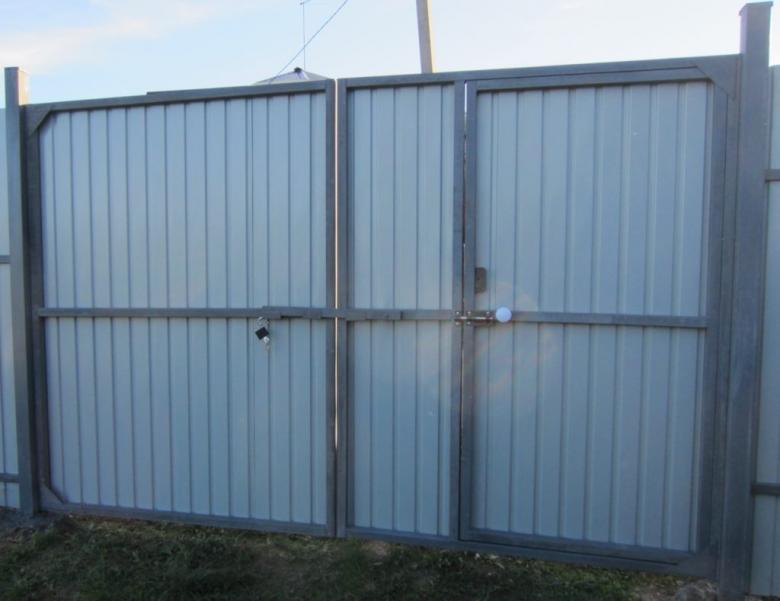

Створки распашных ворот

Поэтому стоит изучить некоторую информацию, перед тем как распашные ворота делать своими руками. Чертежи фото и видео помогут ознакомиться со всеми тонкостями в работе и предотвратить всевозможные дефекты. На завершающем этапе на створки необходимо установить замочную систему. Самым простым вариантом может стать простой засов.

Конструкция распашных моделей

Особенности

Конструкция распашных ворот проверена не просто годами – тысячелетиями, большинство людей на всей планете предпочитают именно такие ворота совершенно заслуженно.

Створки на петлях – простая и удобная система крепления, которая решает сразу несколько задач и имеет перечень несомненных достоинств:

• Простота изготовления и монтажа, финансовая доступность позволяет установить их своими руками.
• Надежность и долговечность при использовании.
• Универсальность – применение практически во всех типах помещений и оград.
• Многообразие вариантов конструкции, широкий размерный ряд.
• Отсутствие обязательного бетонирования прилегающей территории.

Распашные ворота за время своего существования приобрели огромное разнообразие как по конструктивным особенностям, так и по внешнему виду и дизайну.

7фотографий

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.

3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).

5. Собрать раму на специальной ровной площадке.

6. Сварить её и дополнительно укрепить стальными уголками.

7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

8. Приварить петли к местам крепления перемычек.

9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

• два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;

• пульт дистанционного управления с дальностью действия не менее 50 м;

• понижающий трансформатор;
• электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

• электрическая дрель;
• плоскогубцы;
• шуруповёрт;
• рулетка;
• изоляционная лента;
• молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

• если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

• если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.

2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
8. Замок сувальдный.
9. Засовы гаражные: вертикальный и горизонтальный.
10.  Грунт по металлу.
11. Растворитель №646.
12. Краска.
13. Мел.
14. Изолента.
15. Наждачная бумага крупной и средней зернистости.

Инструменты

1. Сварочный аппарат.
2. Электроды.
3. Кувалда, молотки.
4. Болгарка, диски по металлу.
5. Дрель, свёрла.
6. Перфоратор.
7. Набор отвёрток.
8. Болты с гайками, саморезы.
9. Струбцины.
10. Уровень (желательно лазерный).
11. Рулетка или дальномер.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Консольные

Сложные для обустройства в отличие от других типов. Помогает гарантировать надежную эксплуатацию даже в сильные морозы зимой. Главное достоинства данного вида:

• отсутствие ограничений в высоту;
• возможность установки всего одной опорной стойки.

Не контактирует с наземной рельсой, поэтому эксплуатация комфортная, не вызывает проблем в любую погоду.

Консольные

Фиксируется только на приготовленной раме. Она обязательно металлическая – из труб, уголков, профиля. Внизу к каркасу приваривается направляющая, внутри нее уже монтированы роликовые каретки. Именно благодаря этим деталям основание получает возможность перемещения в две стороны – для открытия/закрытия.

Для уточнения размера требуется мысленно поделить на две части:

• закрывающая проем;
• противовес.

Длина противовеса около 35-50% ширины требуемого проема. Под консольной частью тоже нужно формировать фундамент. Такое основание должно хорошо выдерживать нагрузки во время передвижения. С этой целью заранее подготавливается швеллер с нумерацией 20, длина равняется длине консольной части. Потом роют котлован, он примыкает к столбу. Габариты ямы чуть больше, чем выбранный швеллер, глубина – строго чуть меньше глубины промерзания для конкретной местности.

Также требуется создать, как минимум два каркаса из арматуры, чтобы привязать швеллер к фундаменту.

Размещается вплотную к опоре. Если берут швеллер 16 см, то его монтируют с отступом в 5 см от столба. Закладные крепятся заподлицо с кладкой из кирпича или другой отделкой.

Схема консольной системы

Когда фундамент залит, его оставляют для полноценного застывания приблизительно на один месяц. Он должен надежно отстояться. Через неделю он становится максимально прочным, поэтому разрешается начинать проведение работ по закреплению и обшивке.

Фурнитура

Фурнитура, продаваемая на строительном рынке разнообразна. При подборе подходящей учитывается ширина проема, вес. Стандартный комплект фурнитуры включает такие детали:

• две роликовые опоры;
• направляющая 6 м в длину;
• ролики концевые;
• ограничители;
• дополнительное устройство, имеющее еще по два ролика;
• заглушки на концы балок.

Фурнитура

Достоинства

Отличается несложностью, что объясняет большую популярность и спрос. Но одновременно с достоинствами обязательно найдутся и недостатки.

К преимуществам использования относятся:

• простота монтажа, в особенности при наличии пошаговой инструкции к сборке и установке;
• прочность – она сохраняется в течение всего времени эксплуатации, но только когда при сборке соблюдались все правила;
• возможность монтажа даже в самых северных широтах;
• открытие/закрытие при желании автоматизируется, можно управлять дистанционно;
• доступная цена.

Достоинства распашной разновидности

Из недостатков основными считаются:

• нужно много свободного пространства при открытии – особенно, при наличии только с одной створкой;
• не получится самостоятельно отремонтировать ее при поломке, требуется вызов мастера.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.

2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

   Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

   Монтаж зубчатой рейки

4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

Системы привода

Чтобы механизм начал действовать, и вращательное движение мотора передавалось на врата, необходимо установить соответствующее крепление.

Система привода состоит из нескольких элементов

Оно бывает нескольких видов:

• кривошипно-шатунный механизм;
• винтовая передача;
• червячный механизм;
• использование рейки;
• механизм с использованием зубчатого колеса;
• цепная передача.

Все виды передач подходят для любых ворот, даже для гаража.

Механизмы для распашных конструкций

Чтобы самодельные автоматические распашные ворота начали самостоятельно закрываться и открываться, на них необходимо установить привод рычажного или линейного типа. Последние, на первый взгляд, выглядят как автомобильный амортизатор и действуют по принципу удлинения штока привода. Механизмы рычажного типа напоминают движение руки. Их размер при работе не изменяется, а крепятся они подвижным шарниром.

Если нужно, чтобы конструкция открывалась в любую сторону, лучше использовать линейные механизмы. Но если створки навешены на кирпичные столбики, то лучше применять рычажные, так как они не столь требовательны к размещению точки опоры.

Для самостоятельного производства линейного механизма умельцы используют детали от спутниковых антенн, а также изготавливают винтовые механизмы.

Для рычажных типов передачи также используют подручные заводские средства. Ими зачастую выступают приводы от автоматических стеклоподъёмников или стеклоочистителей.

Также для самостоятельного производства часто используют редуктор от электродвигателя.

Автоматизация откатных ворот

Если нет желания самостоятельно придумывать механизм для конструкции, можно приобрести её в специализированных магазинах.

В комплект входит:

• привод;
• зубчатая рейка;
• блок управления.

Ворота из профлиста – плюсы и минусы

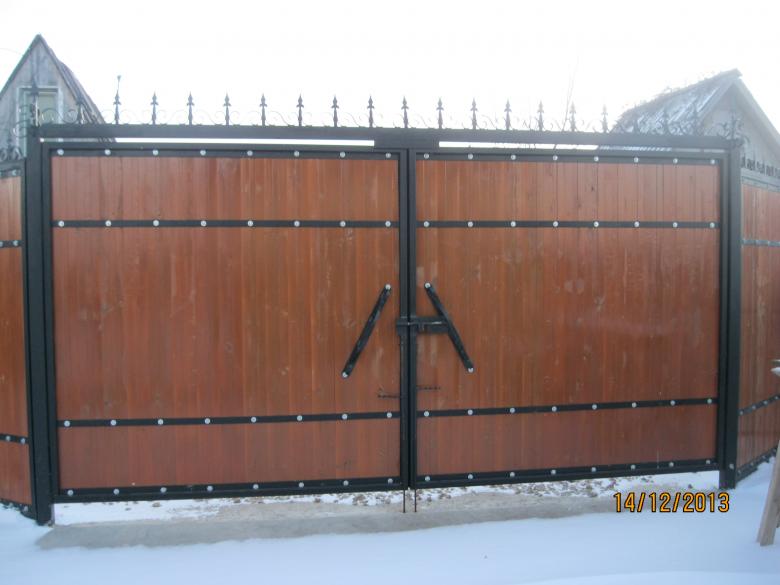

Самой популярной моделью ворот считается металлическая распашная конструкция. представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

• сравнительно невысокая стоимость профлиста;
• простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
• длительный эксплуатационный ресурс и простота в уходе;
• многофункциональность материала;
• привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала. то хочется выделить следующие проблемы:

• для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
• из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Установка ворот своими руками

Если створки ворот по планировке не должны иметь большой вес, то в качестве материалов для опорных столбов идеально подойдут металлические трубы круглого или квадратного сечения диаметром 80 или 100 мм. Их будет вполне достаточно для обеспечения надёжности конструкции. Хотя если проще найти трубы большего диаметра, то можно использовать и их.

Монтируются опорные столбы, как правило, бетонированием. Их забивают на глубину до 1,3 метра в землю. Но перед этим необходимо на уровне 80-90 см выкопать яму для заливки бетона. То есть, забить столб следует на 50 см, остальная часть будет залита раствором.

Есть и альтернативный способ установки опорных столбов:

• бурят скважину нужного диаметра и длины;
• столбы кувалдой забивают в отверстия, при этом постоянно с помощью строительного уровня контролируют вертикальное положение;
• опоры соединяются с уже установленными стояками забора на участке;
• к опорам привариваются петли, места для которых предварительно определяются;
• створки взвешиваются на опорные столбы для проверки правильности схождения.

Работы делаются поэтапно:

1. Для начала проделывается отверстие глубиной до 2 метров и диаметром до 250 мм. Точные размеры будут зависеть от габаритов столба и его сечения.
2. На дне нужно сделать 10 см песчано-щебневую подушку и тщательно её утрамбовать.
3. Засыпается такого же объёма песчано-гравийная подушка, которая также утрамбовывается.
4. Финальным этапом будет заливка раствора (бетонирование конструкции). Пока бетон полностью не застыл, столбы выставляются по уровню. Зафиксировать их положение необходимо с помощью клинков. Полное застывание бетона длится на протяжении 1-2 недель.

Вся работа делится на несколько этапов

После засыпки песчано-гравийной подушки в отверстие забивается так называемый арматурный стакан, в который и устанавливается столб. Потом конструкция заливается бетоном. При этом фиксация с помощью клинков не понадобится, так как столб будет удерживаться в стакане. Нужно всего лишь подкорректировать горизонтальный уровень.

После того как бетон застыл (обычно понадобиться от 1 до 2 недель в зависимости от температурных показателей в определённом регионе), можно провести разметку и приварить петли. Они должны быть массивными, так как конструкция получается тяжёлая. Нельзя забывать и об отступе при сварке петель для того, чтобы створки могли свободно открываться. Просчитать нужно и возможность смещения грунта в связи с таянием снега или долгих сезонов дождей. В этом случае стоит добавить ещё несколько сантиметров зазора.

Для того чтобы избежать деформаций столбов, их можно дополнительно укрепить с помощью балки в нижней части. Её можно спрятать в грунт. Конструкция будет ещё более жёсткой, если дополнительно установить раму сверху столбов, но в этом случае микроавтобусы, грузовые машины и специализированная техника не смогут проехать.

Изготовление и монтаж распашных ворот своими руками

1. Для начала нужно убедиться в точной геометрии гаражного проёма. Строительным уровнем проверяют горизонтальность и вертикальность примыкающих стен. Дефекты поверхностей исправляют штукатуркой.

2. Приступают к изготовлению обрамления. Уголки нарезают болгаркой на нужные размеры. Сваривают из них две замкнутые или П-образные рамы.

3. Затем рамы устанавливают на углы проёма и закрепляют анкерами с внутренней стороны. Металлические полосы приваривают сначала к одному уголку, а затем к другому уголку, тем самым ограничивая их взаимное перемещение. Всего потребуется 9 полосок длинами равными толщине стен.

4. К раме на расстоянии 640 мм от порога приваривают с обеих сторон нижние петли, на расстоянии 375 мм от верхнего обрамляющего уголка приваривают верхние петли.
5. Готовые рамы и петли грунтуют и покрывают краской.

6. Из металлических уголков собираем каркас полотна. В зависимости от его размеров и веса нужно предусматривать дополнительные рёбра жёсткости и раскосы. Если в воротах предусмотрена дверь, то одновременно свариваем каркас и для неё.

7. К каркасу приваривают металлические листы.

8. На полотно приваривают четыре петли таким образом, чтобы они надевались на петли, приваренные на раме.

9. Собранную конструкцию грунтуют и покрывают краской.
10. Петли перед установкой полотен в рабочее положение смазывают консистентной смазкой.
11. Окончательно собирают конструкцию, надевая полотно на петли. Ворота должны свободно открываться и не издавать постороннего шума.
12. Ручки лучше всего выбрать металлические и приварить их к полотнам.
13. Устанавливают запирающие устройства.

14. Если необходимо утеплить конструкцию, то в каркас полотна устанавливают теплоизоляционный материал.

15. При необходимости полотно обшивают декоративным материалом, например, деревом или пластиковыми панелями.

Рекомендации по монтажу электропривода

Существует два типа механизмов открывания: линейный и рычажный. Линейный подходит для ворот, у которых расстояние между петлей и внутренней поверхностью столба равна 1-2 сантиметра. А рычажный механизм подходит для ворот, у которых расстояние составляет 2-3 сантиметра. Также при выборе привода нужно посчитать массу створки плюс сопротивление ветра. И под итоговый вес подбирают механизм открывания.

Обязательно следует учитывать и количество открываний в час. Эта цифра указана в техпаспорте. Стоит взять привод с запасом мощности. Также нужно следить за петлями, они должны быть всегда хорошо смазаны.
