Как рассчитать параметры дымовой трубы

Как подключить коллективный дымоход

Иногда обстоятельства диктуют необходимость использования одного дымохода одновременно для нескольких отопительных приборов

В подобных случаях необходимо особое внимание уделить правильному расчету всех параметров (таких, как максимальная длина горизонтального участка дымохода, его высота, диаметр и т.д.). Этот расчет производится с учетом того, какие отопительные приборы планируется использовать в системе, их типа и мощности, а также топлива, на котором они будут функционировать.

Допустим, к единой трубе будет подключаться котел от общей системы отопления и традиционный камин

Понятно, что это принципиально разные отопительные приборы, один из которых работает на природном газе, а другой – на дровах. Соответственно, и рекомендации относительно используемых с ними дымоходов кардинально различаются (прочитайте: «Устройство дымохода для газового котла»). Возможно ли в таком случае совмещение? Практика показывает, что возможно. Рассмотрим, как это происходит.

Как известно, в процессе работы котел периодически отключается, переходя в режим ожидания. Если вместе с ним к одному дымоходу будет подсоединен камин, работающий в это время, то дымоход не будет остывать, в нем не будет образовываться конденсат, и при очередном запуске котла будет обеспечена хорошая тяга. Это положительный момент. Но есть и негативная сторона. Камин должен подсоединяться к дымоходу значительно большего размера, чем это необходимо для котла, и в том случае, если запуск котла будет осуществляться без параллельного использования камина, вполне вероятно возникновение избыточной тяги, которая приведет к неправильному функционированию котла (подробнее: «Дымоход для камина своими руками»).

Как известно, расчет диаметра дымохода для камина производится исходя из того, что он должен составлять десятую часть диаметра топки. Естественно, такой размер для котла будет чрезмерным. В данном случае стоит обратить внимание на тот факт, что камином, как правило, люди пользуются только время от времени, тогда как котел в холодный период года работает постоянно. В этой связи можно подумать, что устройство дымохода для камина следует делать меньшего диаметра. Однако подобный шаг будет в корне неверным. В те моменты, когда котел будет работать самостоятельно, конечно, никаких проблем не возникнет, однако стоит лишь растопить камин, и в трубе, независимо от того, какова длина горизонтального участка дымохода, расположенного на чердаке, неизбежно будет возникать повышенное аэродинамическое сопротивление. В результате этого отопительные приборы будут работать неправильно, а в помещение начнут просачиваться угарные газы.

Решением этой, на первый взгляд, неразрешимой задачи является использование двухходового дымохода.

К основным преимуществам дымоходов данного типа можно отнести:

• возможность их применения совместно с различными отопительными приборами, как по отдельности, так и подключенными одновременно;
• обеспечение стабильной работы каждого прибора;
• экономия средств на строительство и монтаж;
• экономия пространства.

Возможные схемы дымоходов, смотрите на видео:

В процессе монтажа необходимо соблюдать все условия обеспечения правильной работы каждого устройства, а также неукоснительно следовать предварительно произведенным расчетам, чтобы впоследствии не пришлось думать, как удлинить дымоход или увеличить его диаметр. При устройстве кирпичного дымохода нужно учитывать, что для его совместимости с котлом должна быть выполнена гильзовка, предохраняющая кирпич от негативного воздействия конденсата.

Ошибки при сооружении дымоходов

Чем быстрее произойдет нагревание, тем экономичнее работает котел, переходя в режим ожидания.

Квадратная форма. А вот для отопительных систем, работающих на дровах, как раз лучше будет квадратная форма сечения. Для расчета сечения дымохода вид топлива является основополагающим. Дровяное топливо не требует большой тяги, как газовое, поэтому круглое сечение будет способствовать просто выветриванию тепла из дома.

Внутренний диаметр

Правильный расчет диаметра дымохода обеспечит бесперебойное функционирование всей системы отопления дома. Рассчитать диаметр дымохода можно по вложенной инструкции завода-изготовителя. Но если таковой не имеется, следуйте этим правилам:

• Для расчета дымохода квадратного типа диаметр поддувала не должен превышать диаметр трубы.
• Для обогревательной системы с открытой топкой (камин) расчет дымоотвода составляет 1:10 относительно топки.

Высота

Какой должна быть высота дымоотводной трубы? Невозможно определить однозначную высоту дымоотвода для всех типов отопительных систем. Тут действует такой принцип: чем шире диаметр трубы, тем скорее происходит остывание продуктов горения топлива. Вследствие этого на стенках трубы оседает конденсат, который блокирует функциональный дымоотток.

Смотрим видео, как правильно рассчитать высоту:

То есть, увеличение диаметра при высоте в 5 метров, не способствует увеличению тяги. А если мы увеличим высоту дымоотводной трубы и уменьшим диаметр её, то тем самым мы увеличим объем теплого воздуха и снизим его остывание. А значит, и увеличим тягу. То есть, при расчете дымохода эту особенность нужно учитывать. Именно увеличение высоты при уменьшении объема трубы будет создавать сильную тягу. А вот насколько это экономично в плане затрат топлива, решать вам.

Если вы захотите произвести расчет дымохода в пользу экономии топлива, и решите сделать высоту дымохода максимальной при минимальном объеме трубы, тяга в системе резко уменьшится. А уменьшение тяги может привести к прониканию угарных газов в помещение. Поэтому расчет дымохода нельзя приводить в соответствие с финансовой экономией, это приведет к отравлению угарным газом.

Как рассчитать высоту дымохода правильно:

1. Используйте специальные программы для расчета высоты дымохода
2. Высота дымохода над крышей не должна быть произвольной
3. Высота дымохода над коньком должна быть более 0,5 метра

От конструкции самой кровли будет зависеть, какой высоты должен быть дымоход.

В расчете учитывается расстояние между дымоходами, а также:

• Толщина кровли
• Угол ската кровли
• Расстояние от вертикальной оси конька

Но при расчетах высоты дымохода не учитывается высота прикрывающего трубу зонтика.

Как высчитать тягу

Расчет высоты дымохода зависит от необходимой тяги. Именно она обеспечивает правильную работу вашей отопительной системы. Тяга образуется за счет разброса температур и давления в самой трубе и окружающем пространстве.

Из-за смещения давления прогретый воздух направляется вверх, а холодный — вниз. Холодный воздух стремится вытеснить горячий. Соответственно, при холодной погоде тяга увеличивается.

• Hc обозначает тягу дымоотвода;
• Hд — участок трубы от патрубка до котла;
• Pв — плотность воздуха;
• Pг — плотность сгораемого вещества.

1 мм. вод. ст. = 0,0001кгс/см2

Недостаточная тяга в трубе может быть вызвана малой длиной самой трубы. Значит, высота дымохода должна быть увеличена. И все же, нужно учитывать разумный предел. На практике общая длина дымовой трубы не должна быть более шести метров. Вопрос, как нарастить трубу дымохода, может быть решен и самостоятельно.

Советы

• Если высота потолка не позволяет установить дымоход высотой в 5 метров, следует подключить электрический дымосос
• Помните, что излишняя высота дымохода — это дополнительные потери тепла
• Если тяга в трубе сильная, устанавливают ограничитель
• При определении высоты дымохода учитывайте и основное направление ветра
• Если максимальная высота кирпичного дымохода не достаточна — может возникнуть обратная тяга
• На образование тяги в канале оказывают влияние горизонтальные участки трубы и изгибы — чем их больше, тем давление меньше

Прежде чем устанавливать дымопровод, внимательно ознакомьтесь с правилами и изучите параметры работы вашей отопительной системы. Расчет всех параметров дымоотвода — сложная инженерная задача. Поэтому лучше доверить все грамотному специалисту и не рисковать своим благополучием.

Обслуживание и чистка

Часть продуктов сгорания в процессе работы оседает на стенках трубы. Поэтому чистка дымового канала — обязательный процесс. Иначе снижается КПД котла и увеличивается расход топлива.

Определить степень загрязненности дымохода можно двумя способами:

1. Визуальный осмотр;
2. Измерение температуры выходящих газов. Если она выше нормы — это первый признак необходимости чистки. Данные о температуре газов распечатываются и составляется план работ;

Способы очистки:

• Химическая. Пред чисткой обязательно определить тип подходящих химических средств. Накопившиеся отложения сажи обычно удаляются с помощью специального спрея. Такой способ очищения подойдет для небольшого слоя загрязнения.
• Механическая. Механическая чистка так же допустима, но опасна для рабочего персонала оседанием в легких мелкодисперсных частиц. Чистка при помощи скребков и щеток обычно применяется для дымоходов больших диаметров.
• Аппаратная. Аппараты могут быть пескоструйными или гидравлическими. В первом варианте струя песка сбивает частицы сажи со стенок. В гидравлических аппаратах вместо песка используется вода

После окончания чистки проводится повторный анализ температур. Распечатка покажет, качественно ли было проведено очищение.

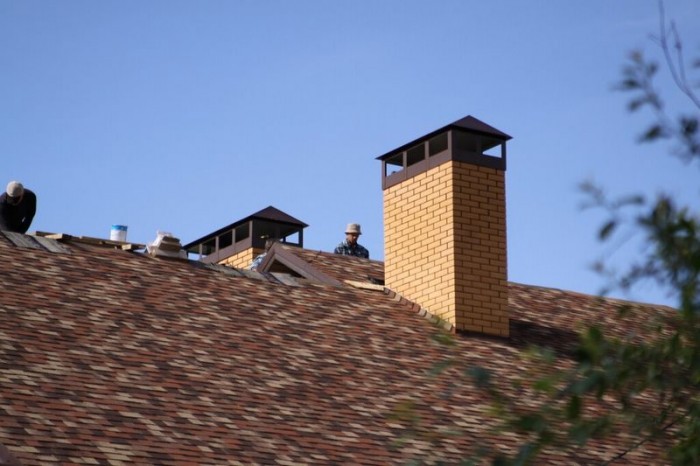

Высота дымохода относительно конька крыши СНиП

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

• на месте расположения трубы по отношению к коньку;
• уклоне скатов;
• на наличии вблизи дома объектов или деревьев, которые выше его;
• интенсивности нагрузок ветра и снега, характерных для данной местности.

Совет
Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

Приведем оптимальные значения искомой величины для некоторых конструкций:

• Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
• Скатная кровля. Пусть L= расстояние от коньковой планки. При

• L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
• 1.5
• L > 3 м, то параметр определяют по воображаемой линии, составляющей 10◦ с линией горизонта.

Математические вычисления

Дабы разобраться в этом, давайте рассмотрим схему расчета высоты дымохода.

Схема наглядно показывает, как определить высоту дымохода в зависимости от его расположения относительно конька крыши

В ней мы отобразили все самые важные моменты учета установки дымохода. В схеме отображен расчет высоты дымовой трубы в трех вариантах:

1. Если расстояние между трубой и коньком ≤ 1,5 м, то дымоход нужно поднять на 0,5 м выше наивысшей точки дома.
2. Если расстояние от трубы дымохода до конька дома ≤ 1,5-3 м, в этом случае высота дымовой трубы над крышей будет равно высоте дома. Или же можно установить дымоход заподлицо с коньком дома.
3. Этот вариант встречается чаще всего. При расстоянии от дымохода до конька дома более 3 м, допускается расположение дымохода ниже конька дома на 10° по отношению к горизонту.

В третьем случае возникает вопрос, какой высоты должен быть дымоход при таком расположении? В этом варианте нужен такой инструмент, как лазерная рулетка. Возьмем, как образец, следующие данные. В качестве примера, высота от конька до основания дома составляет 6 м. Расстояние от трубы дымохода по горизонтали, тоже 6 м. Вопрос: какая должна быть высота дымохода над крышей для его нормальной работы? В этом случае расчет дымовой трубы над кровлей производится, с помощью знаний математики, полученных в школе.

Проведем воображаемую линию в 10° по отношению к горизонту. Буквой Y назовем расстояние от конька по горизонту до дымоходной трубы. В нашем случае это 6 м. Высоту дома обозначим как Z. У нас это расстояние тоже равно 6м. Буквой X будет обозначаться расстояние от конца трубы дымохода до конька крыши по вертикали. Ответ на вопрос, как рассчитать дымоход, таков – необходимо вычислить тангенс угла (TG) воображаемой линии и далее по формуле. Прямой угол равен 90°. Наша воображаемая линия – 10°. Проводим нехитрые вычисления 90 – 10 = 80°. Тангенс 80° = 5,67. Вычисляем X. По формуле X = Y/TG80. То есть, чтобы произвести расчет высоты дымохода, нам необходимо разделить расстояние от конька до дымохода на тангенс 80°. В нашем случае она составляет: 6м/5,67 = 1,058 м. Расстояние 1,058 ≈ 1 м 6 см. Итак, X = 1,06 м. Теперь, чтобы провести вычисление длины дымоходной трубы, нам нужно отнять от общей высоты дома (6 м) полученное значение X. Назовем длину дымохода латинской буквой T. Отсюда T = Z – X = 6 – 1,06 = 4,94 м. Грубо длина дымохода от основания дома получилась 5 м.

Для чего требуется расчет дымохода?

Для того, чтобы ваша печь работала должным образом, важно, чтобы система дыма отведения была настроена, как положено. Огромную роль в этом играют два основных параметра, с которыми познакомимся немного ниже

От них будет зависеть, какая тяга будет, насколько эффективно будет удаляться дым из печи. Как правильно рассчитать трубу для дымохода будет зависеть не просто функционирование системы, но и безопасность людей живущих в помещении

Поэтому обращайте внимание на любые тонкости, изучайте теорию, чтобы потом можно было без проблем узнать и определить, как самостоятельно рассчитать дымоход

Каким должен быть дымоходный канал?

При сооружении дымохода крайне важно, чтобы все размеры были рассчитаны, а материал подобран правильно. А эти параметры, в свою очередь, будут зависеть от топлива, которое планируется использовать

Так, кирпичная конструкция подойдет для газовых и твердотопливных приборов. Ее сечение и высоту необходимо тщательно рассчитать (об этом несколько позже), дабы вся система отопления нормально функционировала. В случае неправильно подобранных размеров КПД котла снизится, а требуемая тяга будет отсутствовать, что может привести к самым неожиданным последствиям.

Обратите внимание! Все это особенно важно в тех случаях, когда дымоход обустраивается сразу для нескольких приборов – здесь расчеты лучше доверить профессионалам, поскольку риск ошибиться достаточно высок. В соответствии с общепризнанными требованиями 1 дымоход способен обслуживать не более 2-х приборов отопления, но только тогда, когда его внутренние размеры позволяют им обоим работать одновременно. А высота канала рассечки в данном случае должна составлять порядка 0,8 метра

В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение

А высота канала рассечки в данном случае должна составлять порядка 0,8 метра. В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение

В соответствии с общепризнанными требованиями 1 дымоход способен обслуживать не более 2-х приборов отопления, но только тогда, когда его внутренние размеры позволяют им обоим работать одновременно. А высота канала рассечки в данном случае должна составлять порядка 0,8 метра. В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение.

Что же касается формы дымохода, то лучшей однозначно считается цилиндр. Высота дымохода относительно конька крыши на это не влияет, равно как и использованный материал. И даже в каналы из кирпича встраиваются трубы необходимого диаметра. Объясняется это тем, что продукты горения поднимаются спиралеобразно, поэтому оптимальная форма – это именно цилиндр. Только при таких условиях обеспечивается максимальная тяга.

Колпак на трубу дымохода

Ранее мы рассказывали о том как своими силами сделать и установить колпак на дымоходную трубу. В дополнение к этой статье советуем вам ознакомится с этим руководством

А современные модели котлов, функционирующие по «стоп-старту», без подобной трубы обойтись не могут. Ведь для них главное – это быстрый нагрев системы до требуемого показателя и перевод ее в режим ожидания, из-за чего, собственно, такие котлы и считаются самыми экономными.

В квадратных дымоходах будут создаваться завихрения, что опять же приведет к ухудшению тяги. Зато для дровяных отопительных котлов эта форма подходит, так как увеличивает их КПД путем замедления выхода тепловой энергии.

Расчет тяги

Итак, расчет тяги – это расчет сечения дымовой трубы для газового котла, камина, печи или иного отопительного оборудования. Как рассчитать сечение? Для этого необходимо определить:

1. объем газа, который будет проходить по дымовой трубе за 1 час;
2. площадь сечения дымовой трубы;
3. диаметр сечения.

Расчет объема газа

Для вычисления объема проходящего по дымовому каналу газа используется следующая формула:

V = B x V1 x (1 + T/273) /3600, где

В – масса топлива, сжигаемая за 1 час работы отопительного оборудования;

V1 – поправочный коэффициент, который зависит от вида используемого для обогрева топлива;

Т – температура газа, определенная на выходе из дымовой трубы.

Показатели V1 и Т можно получить из таблицы, имеющейся в ГОСТ 2127 – 47.

Таблица из ГОСТ для определения параметров расчета

Расчет площади сечения

После определения объема газов, проходящих по дымовому каналу, можно подсчитать размер сечения трубы:

S = V/W, где

V – объем, подсчитанный ранее;

W – скорость прохождения газов по дымовому каналу (данная величина постоянная и равна 2 м/с).

Определение диаметра

Следующий шаг – определение непосредственно диаметра дымовой трубы. Для этого используется следующая формула:

D =  √4 * S/ π, где

S – площадь сечения дымоотводящего канала;

π – постоянная, равная 3,14.

Пример

Для примера произведем расчет по указанным формулам при следующих параметрах:

• в печи, установленной в бане, ежечасно сжигается 10 кг дров;
• температура газов на выходе из трубы составляет 130ºС.

Рассчитаем объем газов:

V = 10х10х(1+130/273)/3600 = 0,041 (м³/час)

Определим сечение дымовыводящей трубы:

S = 0,041/02 = 0,0205 (м²)

Найдем наиболее подходящий по заданным параметрам диаметр трубы:

D = √ 4 * 0,0205 / 3,14 = 0,162 (м)

Это означает, что для печи, используемой в примере, достаточно установить дымовую трубу, диаметр которой составляет 165 – 170 мм.

Как произвести расчеты и установить дымоход своими силами, смотрите на видео.

Строительные нормативы

Основные нормативные документы для дымоходов в котельных:

• СНиП ІІ-35-76 «Нормы проектирования. Котельные установки»;
• СП13-101-99 «Правил надзора, обследования, проведения технического обслуживания и ремонта промышленных дымовых и вентиляционных труб»;
• Правила эксплуатации и ремонта металлических труб котельных регламентируются инструкцией РД-34.0-21.562-93, железобетонных — РД34.21.562-93;
• ОНД №86 –для расчета высоты;
• СНиП 2.01.07-85 «Определение ветровых нагрузок»;
• Для определения прочности фундамента – СниП 2.03.01-84, 2.02.01-83;
• Для стальных труб требуется соблюдение СП53-101-98.

Влияние высоты дымохода на эффективность службы приборов отопления

Как уже было сказано выше, главным условием качественной работы отопительных приборов является высота трубы. Исходя из этой информации, можно сказать, что, чем выше дымоходная труба, тем выше эффективность работы оборудования и лучше тяга. Однако не всё так просто. Если вы установите слишком высокую конструкцию, тяга будет меньше. Это происходит из-за того, что продукты сгорания в дымоходной трубе подвергаются влиянию аэродинамических сопротивлений. Если труба несоразмерно высокая, дым медленнее поднимается наверх, из-за чего он медленно остывает, нагревая стенки. Снижение температуры дыма влечет за собой увеличение массы продуктов сгорания, что уменьшает тягу.

Помимо высоты дымохода на эффективность работы приборов отопления большое влияние оказывает месторасположение трубы на крыше относительно близлежащих построек с высокими крышами и коньками. От этого зависит направление ветра в данном месте.

Расчет бытового дымохода

Для определения параметров дымовой трубы бытовой котельной своими руками нет необходимости выполнять серьезные инженерные вычисления. Для этого можно воспользоваться упрощенной методикой.

Дело в том, что все показатели бытовых конструкций примерно одинаковые:

Скорость газов в трубе	Не менее 2 метров в секунду
Высота конструкции по СНиП	Не менее 5 метров от колосника
Естественный напор газов на один метр	Не менее 4 Па
Температура газов на входе	150-200 градусов по Цельсию

Выполняя расчет конструкции, нужно учитывать что тяга – это не что иное, как разность плотностей, которую имеет выходящий газ и воздух, помноженные на высоту конструкции. Отсюда следует, что диаметр сооружения зависит от количества топлива, которое может прогореть за час, т.е. от мощности котла.

В результате инструкция по выполнению расчета выглядит следующим образом:

• Если мощность оборудования известна, то объем газов на входе в систему будет следующим – Vг = B*V*(1+t/273)/360, (в м³/сек).
• Так как скорость передвижения газов известна, можно вычислить площадь сечения дымохода по формуле – (F=π*d²/4)=S (в м²)
• По формуле определения площади круга, не составит труда найти диаметр трубы – dт=√4*B*V*(1+t/273)/π*ω*360, в метрах.

Рассмотрим пример расчета дымовой трубы бытового назначения. Допустим, на колоснике камеры сгорания за час может прогореть 10 кг дров влажностью 25 процентов. В таком случае при нормальных условиях объем газов будет составлять 10 м³/кг.

Схема тяги дымохода

Температура газов на входе составляет 150 градусов по Цельсию.

Расчет диаметра выглядит следующим образом:

• На входе объем газов равняется – (10*10*1,55)/360=0,043 м³/сек.
• Теперь, можно узнать площадь сечения трубы, при том, что скорость газов составляет 2м/сек. Для этого надо выполнить такой расчет – (4*0,043)/3,14*2=0,027 м².
• Если подставить все полученные цифры в формулу нахождения площади круга, можно получить искомый диаметр – √4*0,34*0.043*(1+150/273)/3,14*10*360=0,165м.

Теперь можно выполнить расчет тяги дымовой трубы:

• Учитывая, что за час сжигается 10 кг топлива, выполняем расчет мощности следующим образом: Q =10*3300*1,16=38,28 кВт.
• Тепловой коэффициент для рассчитываемой трубы равняется 0.34. Отсюда можно вычислить потери тепла на один метр – 0,34:0.196=1,73 градуса.
• От 5 метрового ствола следует отнять 2 метра печи. В результате температура газов на входе будет составлять – 150-(1,73*3)=144,8 градусов.
• Теперь можно получить значение тяги. К примеру, температура воздуха составляет 0 градусов, в таком случае надо выполнить следующий расчет -3*(1,2932-0,8452)=1,34 ммН2О (естественный напор газов). Этого значения вполне достаточно для нормального функционирования газоотводящей системы.

Данная методика расчета дымовой трубы не такая уж сложная, как может показаться на первый взгляд, но, в то же время, ее достаточно, чтобы выполнить эффективную систему дымоотвода для бытовых котлов.

Как определить необходимую и достаточную высоту вентиляционной трубы

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

• На плоской кровле – не менее 500 мм;
• Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10о. Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см2.

Для того чтобы обеспечить требуемые 1,5-2 м3 в час кратности смены воздуха для жилых помещений в 60 м2 при высоте потолков 2 м, расход составляет 150 м3, то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Какой дымоход лучше

Оптимальным считается в форме цилиндра из нержавеющей стали. Даже в кирпичные дымоотводы встраивают металлические трубы необходимого диаметра. Продукты сгорания двигаются вверх по спирали, и цилиндр является лучшим вариантов для образования максимальной тяги.

В квадратных или прямоугольных трубах из кирпича внутри возникают завихрения, которые создают уменьшенную тягу. При топке каминов и печей дровами такая форма дымохода особенно удобна, так как позволяет тормозить выход тепла и увеличивает КПД приборов. Один дымоход может обслуживать только два прибора отопления, но только тогда, когда размер его внутреннего сечения позволяет работать им параллельно.

Дымоход из нержавеющей стали для печей и каминов намного прочнее, чем кирпичный и относительно невысок в цене. Дымоходы из нержавеющей стали устойчивы к коррозии, перепадам температур, в отличие от кирпичных, которые могут крошиться в процессе эксплуатации. Данные дымоходы просты в эксплуатации, заменить любой элемент достаточно просто, так как вся конструкция состоит из модулей. Печь или камин будет гораздо проще оборудовать дымоходом из нержавеющей стали.

Можно делать сложные отводы по забору воздуха разной длинны. Дымоходы из нержавеющей стали относительно кирпичных по площади меньше на 40-50 процентов. Высоту дымохода относительно конька на скатной крыше можно рассчитать при помощи онлайн-калькуляторов, находятся они на порталах и профильных сайтах или доверить это специалисту.

Общие сведения

Дымоотводящие трубы строят из самых разных материалов, это может быть:

• Кирпич;
• Стеклопластик;
• Железобетон и пр.

В частности, в последнее время пользуются популярностью модульные конструкции, выполненные из нержавеющей стали, которые собираются из отдельных частей, как конструктор. Они достаточно прочные и долговечные, в то же время цена материалов вполне приемлемая. Однако, вне зависимости от материала конструкции, ее монтаж выполняют только после подготовки проекта, выполненного на основе ряда многоступенчатых расчетов.

На фото – дымовая труба из нержавейки

Проект очень важен, к примеру, при недостаточной высоте дымохода, тяга в системе может оказаться слишком слабой для поддержания процесса горения в камере сгорания котла. Для устранения этого дефекта необходимо устанавливать дымососы, которые обеспечивают искусственную тягу, что приводит к дополнительным затратам.

Кроме того, важным параметром дымовой трубы является экологичность – отвод газов в атмосферу и дальнейшее их рассеивание должно осуществляться на высоте, превосходящей все имеющиеся в округе постройки.

Расчет дымохода подразумевает определение сразу нескольких параметров:

• Аэродинамические данные;
• Определение высоты;
• Расчет прочности.

Далее ознакомимся с особенности всех этих расчетов.

Проектирование промышленных дымоходов подразумевает выполнение сложных расчетов

Что это такое и для чего он нужен

Самая большая дымовая труба находится в Казахстане и ее высота (только представьте) — целых 420м! ГРЭС, на которой она расположена, возведена на угольном разломе, и могла бы обеспечивать электроэнергией половину республики. В российских городах таких масштабных дымоходов не встретишь, но это не уменьшает их роль для нашего комфортного существования.

Дымовая труба – конструкция, предназначенная для отвода и рассеивания в атмосфере продуктов сгорания топлива. Без грамотно спроектированной и установленной трубы невозможна правильная работа котельной.

Кроме того, дымоотвод центрального и автономного отопления создает естественную тягу. Тяга возникает за счет разницы температур горячих газов внутри трубы и наружного воздуха.

Основные параметры и характеристики дымохода

Толщина стенок . Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

• размеры топливника;
• площадь поперечного сечения;
• мощность топки;
• высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения. От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

• насадными, их монтируют над камином, они являются его продолжением;
• коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
• стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

• над плоской крышей на расстоянии не меньше 50 сантиметров;
• при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
• когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
• если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание. Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Высота дымовой трубы, ее важность и функциональность

Высота дымовой трубы существенно влияет на тягу. От этого параметра зависит отвод из помещения продуктов сгорания, и предотвращение их оседания на внутренних стенках труб. Помимо этого, от высоты и материала дымохода зависит качество сжигания топлива и быстрый прогрев стенок труб, что предотвращает накопление конденсата.

Коль упомянули о материале, стоит сказать, что при установке кирпичного дымохода, особое внимание уделяют обработке внутренних стен кирпича, дабы избежать оседания сажи и копоти. Стенки делают максимально гладкими, не используя при этом глинистые растворы (глина плохой проводник тепла, а значит присутствует большой шанс образования конденсата и уменьшения тяги)

Как вы уже поняли, при установке дымохода требуется обращать внимание на многие факторы, ведь тут все взаимосвязано. Особую внимательность необходимо уделить проектированию и расчетам высоты

Немного о тяге

С помощью тяги из дымоотвода выходит то, что возникает в процессе сгорания. Благодаря движению воздушных потоков негативные вещества уходят в атмосферу. От каких факторов зависит тяга? В первую очередь, большую роль играет высота трубы дымоотвода. Так же она зависит от температуры воздуха извне помещения и в самом дымоходе. В период, когда горючее сжигается, температура может достичь 250°. Контактируя с металлической трубой, горячий газ остывает, она падает, в результате чего получается хорошая тяга. Конденсат влаги в дымоотводе разрушает конструкцию и ухудшает тягу. Обычно это происходит в зимний период при низких температурах. Для того, чтобы убрать конденсацию устанавливаются дымососы, образующие искусственную тягу.

Тягу обычно определяют «дедовским методом». Открывается печная дверь и при открытой заслонке к ней подносят зажженную спичку. Спичечное пламя покажет, есть ли в печи тяга. Если его потянет внутрь – тяга сильная. Если задует в комнату – значит имеет место явление, называемое обратной тягой. В таких случаях, печь будет чадить, и разжигать ее не стоит.

Это происходит тогда, когда дымоход забит или неисправен. Поэтому, время от времени, дымоотводную систему чистят и ремонтируют.
