Как сделать расчет трубы для теплого пола

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;

• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;

• длина труб равна 85 м;

• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;

• L – метраж длины изделия;

• p – давление насоса;

• G – расход воды, которая циркулирует в трубах (описывается в документации);

• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;

• шаг 20 см подходит для 16 м2;

• шаг 25 см – 20 м2;

• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Электронные помощники

Максимальная длина теплого водяного пола может быть рассчитана не только вручную. Однако электронному калькулятору потребуется целый ряд параметров:

• Длина и ширина комнаты.
• Требуемая температура в жилых помещениях.
• Температура на входе в систему, которая должна быть отображена на фото с упаковки напольного покрытия.
• Температура на выходе из системы, которая обычно на 5 градусов меньше той, что на входе.
• Параметры укладки труб и расстояние между трубами теплого пола.
• Вид напольного покрытия.
• Длина участка трубы от коллектора до первого изгиба контура (иначе называется подводящей магистралью).
• Толщина гидроизоляционного слоя.
• Расчётная мощность квартиры. К сожалению ее нельзя определить самостоятельно, только если нет углубленных знаний в сантехнике (подробнее: «Расчет мощности теплого пола: что следует знать»).
• Размер стартовой стяжки, хотя в большинстве случаев она не требуется, так как всегда находится под системой коммуникаций.
• Толщина конечной стяжки или той, в которую заливается бетоном система коммуникаций.

Расчет теплого пола электрического: основные параметры

Количество труб, необходимое для системы

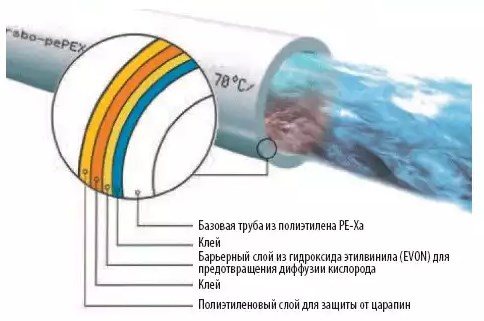

Схема устройства металлопластиковой трубы.

Помимо материала при расчете необходимо учитывать давление воды в и обогреваемую площадь помещения.

Исходя из полученных данных производится подбор оптимального диаметра трубы. Обычно для применяются трубы, имеющие диаметр 1,60; 2,0 или 2,5 см. Если установить трубы, имеющие диаметр меньший требуемого, то это приведет к нарушению циркуляции воды в системе.

Водяное давление можно замерить своими руками, подключив к стояку манометр. После этого можно приступать к определению необходимой длины трубы.

Это делается для того, чтобы теплоноситель сначала нагревал более охлажденный воздух и затем распределялся по всей системе. Места помещения, в которых будет находится встроенная или тяжелая мебель, теплым полом не оборудуются. Для получения более достоверных результатов на данном этапе необходимо выбрать способ прокладки труб в полу. На сегодняшний день самыми популярными считаются два контура напольного отопления водой:

• зебра или змейка;
• улитка или спираль.

“Зебра” широко распространена на западе Европы и хороша легкостью расчета и устройства. Однако такой контур не может похвастаться равномерным распределением тепла и характерен существенными температурными перепадами между отдельными участками пола, соответствующими выходу или входу контура. Нередко температура пола может превышать предельно допустимую норму. Удобства от этого не добавляется, а тепловые потери увеличиваются. «Змейку» целесообразно применять в помещениях, имеющих небольшие теплопотери и температурную амплитуду колебаний воды на выходе и входе в пределах 5°С.

Схема монтажа теплого пола методом “зебра”.

В СНГ более распространен контур «улитка», хотя и характерен более сложным проектированием и монтажом в сравнении со “змейкой”. Этот способ монтажа обеспечивает равномерное распределение тепла по всей площади отапливаемого помещения. Происходит это за счет чередования параллельно уложенных подающих и обратных труб. В такой системе отопления пола точка возврата теплоносителя расположена посередине трубы, а средняя температура постоянна в любом месте. Все, можно приступать к расчету.

Взяв лист миллиметровки или любую другую бумагу с делениями, необходимо начертить план комнаты в масштабе 1:50 с учетом всех дверей и окон в масштабе 1:50. На плане изображается контур предполагаемого теплого пола, причем начинаться он должен от близлежащей к стояку стены, имеющей окна. Согласно действующим строительным нормативам и правилам между трубой теплого пола и стеной должно быть не менее 25 – 30 см, а расстояние между укладываемыми трубами зависит от диаметра и обычно колеблется в пределах 35 – 50 см. Начертив чертеж, будет нетрудно замерить длину труб. Умножая полученный результат на 50 (коэффициент масштаба), получают фактическую длину контура. Не следует забывать, что нужно добавить еще 2 м для подключения к стояку. Также выполнить расчет количества можно по следующей формуле: S / n + 2 х lпт, где

• S – площадь помещения (м2);
• n – расстояние между трубами;
• lпт – длина подающих труб.

Любую из величин можно замерить, используя рулетку.

Схема укладки теплого пола “улиткой”.

Площадь комнаты можно узнать из плана или можно ширину комнаты умножить на ее длину. Если комната будет оборудована габаритной мебелью или техникой, то под ней теплый пол не укладываются, а значит уменьшится и площадь. Помимо этого, как уже говорилось выше, необходимо соблюдать расстояние между стенами и трубами, которое должно составлять не меньше чем 30 см. Расстояние между укладываемыми трубами – шаг между осями труб теплого пола. Величина эта в зависимости от характеристик комнаты колеблется в пределах 5 – 60 см, то есть она зависит от влажности и температуры в помещении.

Чем холоднее в комнате, тем меньше шаг между трубами. Тут главное не увлекаться, может случиться так, что пол будет слишком горяч, и эксплуатация станет просто невозможной. Длина подающего трубопровода характеризуется расстоянием между коллектором и началом труб, образующих систему теплого пола. При этом какая-то часть может быть утоплена в стену. Также необходимо учесть все изгибы. Если получилось так, что длина трубы более 70 м, то лучше будет ее поделить на два контура, причем в каждом контуре следует учитывать длину подающих и обратных труб.

Работа с калькулятором

В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.

Начните заполнять поля онлайн-калькулятора

Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.

Заполните остальные поля таблицы, указав тип финишного накрытия пола

После того как все поля будут заполнены — нажмите на кнопку «рассчитать»

Обратите внимание — расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола

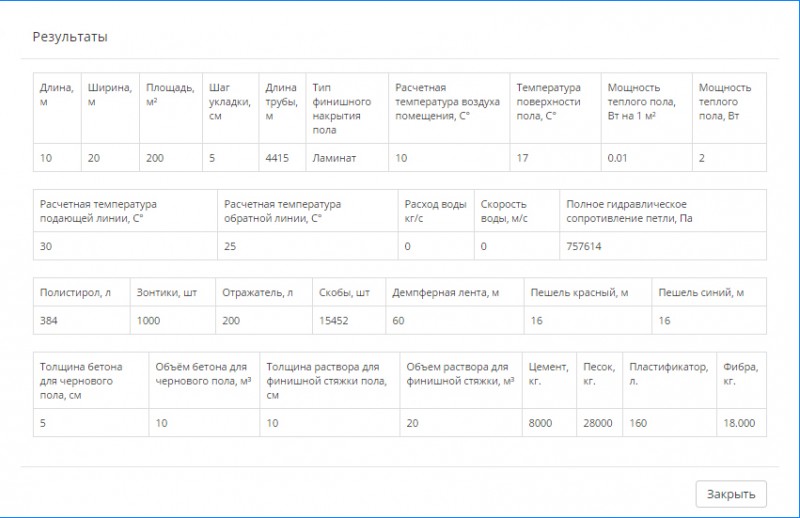

Расчет теплого водяного пола по вашим критериям

Подводя итоги, можно сделать вывод — данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.

Требования к трубам

Трубы, используемые в данной системе, должны отвечать следующим требованиям:

1. Выполнение из химически инертного, термостойкого материала, защищенного от коррозии и не склонного к образованию известковых отложений. Строительными нормами и правилами категорически запрещено использование стальных водопроводных и газопроводных труб. Лучше всего подходят пластик, металлопластик, алюминий и медь.
2. Стойкость к внешним воздействиям. От этого показателя зависит надежность и срок службы заливаемого бетоном контура.
3. Прочность. Данный критерий необходимо четко соблюдать, так как теплоноситель и стяжка оказывают немалое давление на конструкцию.
4. Достаточная длина. Именно она характеризует надежность контура и является лучшей профилактикой протечек.

Длина контура

Для того чтобы отопительная система была более эффективной в обогреве помещения, оптимальная длинна контура не должна быть выше 80 метров. Так как только в этом случае конструкция создать нужную циркуляцию и давление в отопительной системе. Но как поступить, если при расчетах для помещения требуется 130 – 140 метров трубы? В этом случае, нужно будет сделать несколько контуров. Таким образом, если необходимо установить 160 метров трубы, тогда нужно ее разделить на 80 метров и сделать два отдельных контуров.

Они не обязательно должны быть одинаковыми по величине, так как, по мнению специалистов, разница может составлять до 14 метров.

Расчет трубы для теплого водяного пола зависит и от их моделей.

Модели труб для контуров

По рекомендациям специалистов, длина формы укладки трубопровода зависит от следующих моделей труб.

1. Из металлопластиковых и полиэтиленовых с диаметром 16 миллиметров контур может достигать 100 метров.
2. Предельная норма контура из полиэтиленовых труб в 18 миллиметров достигает 120 метров.
3. Контур в 120 – 125 метров используется из пластиковых трубопроводов в 20 миллиметров.

Расчет трубы для теплого пола зависит не только от изготавливающего материала, но и от диаметра.

Рассчитываем циркуляционный насос

Чтобы система получилась экономичной, нужно подобрать циркуляционный насос, обеспечивающий нужный напор и оптимальный расход воды в контурах. В паспортах насосов обычно указывают напор в контуре самой большой длины и суммарный расход теплоносителя во всех петлях.

На напор оказывают влияние гидравлические потери:

∆ h = L*Q²/k1, где

• L — длина контура;
• Q — расход воды л/сек;
• k1 — коэффициент, характеризующий потери в системе, показатель можно взять из справочных таблиц по гидравлике или из паспорта на оборудование.

Зная величину напора, вычисляют расход в системе:

Q = k*√H, где

k — это коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.

Среди составляющих теплого водяного пола особая роль отводится циркуляционному насосу. Только агрегат, мощность которого на 20 % превышает фактический расход теплоносителя, сможет преодолеть сопротивление в трубах

Цифры, касающиеся величины напора и расхода, указанные в паспорте, нельзя воспринимать буквально — это максимум, а фактически на них оказывает влияние протяженность, геометрия сети. При слишком большом напоре уменьшают длину контура или увеличивают диаметр труб.

Как правильно сделать расчет перед укладкой?

Чтобы рассчитать шаг труб, учитывают параметры:

1. Площадь покрытия. Рассчитывается то пространство, которое не занято встроенной мебелью, кухонной техникой, ванной или душевой кабинкой и другими объектами, под которыми обогревать пол бессмысленно.
2. Температура теплоносителя — обычно от 30 до 60 градусов. Надо также учитывать, что стяжка пола или уложенное поверх неё покрытие приводят к поглощению тепла, так что само основание обычно не прогревается выше 35 градусов.
3. Вид покрытия. Некоторые из них (например, паркет) не переносят слишком высокую температуру, поэтому шаг нужно делать реже.
4. Мощность теплоотдачи. Чем меньше шаг, тем она выше. Рассчитывать же мощность теплоотдачи надо, учитывая необходимую температуру в помещении и потери тепла при нагреве комнаты (на внешние стены, окна, входную дверь, дверь на лоджию или балкон и т. д.).

• Улитка (спираль, ракушка). Трубку с большим шагом укладывают вдоль стен, затем приближают к центру комнаты, а разводят в обратном направлении так, чтобы выходная труба проходила между витками входной спирали.
• Двойная спираль. Помещение делится на две зоны, в каждой из которой укладывается свой контур спирали.
• Змейка. Здесь трубу просто прокладывают так, чтобы она шла зигзагом (точнее, змейкой) от входа к выходу. Самый простой для планирования, но и самый неэффективный по обогреву способ: последние шаги змейки будут слишком холодными.
• Двойная змейка. Похожа на обычную, но возвратная часть прокладывается параллельно входной.

Рассчитывая шаг, надо учитывать следующее:

1. При спирали или двойной спирали надо учитывать, что половина труб в контуре будут возвратными. Поэтому исходить надо из того, что всерьёз обогревать будут те трубы, которые идут от входа напрямую.
2. При змейке чем меньше расстояние, тем лучше.
3. При двойной змейке расчёт будет таким же, как при спирали.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

Наименование	Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы	Цена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м	55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	20 x 2,0 мм, 100 м	83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	26 x 3,0 мм, 50 м	145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	32 x 3,0 мм, 50 м	215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	40 x 3,5 мм, 25 м	575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м	50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	20 х 2,0 мм, 100 м	69

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

• прочность;
• износостойкость;
• долговечность;
• достаточная теплопередача;
• низкий показатель теплового расширения;
• нейтральность к воде;
• способность выдерживать температуру до 120°С.

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

• металлопластик;
• полиэтилен.

Трубы теплого пола полиэтиленовые

Как рассчитать электрический теплый пол

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

Подогрев пола значительно повышает уровень комфорта

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля)

Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Выбираем трубы: материал, диаметр, количество

Для скрытых систем отопления можно использовать металлические и полимерные трубы. Наиболее долговечной и эффективной по праву считается медная система. Однако в нашей стране этот материал используется достаточно редко. Причиной тому – высокая цена. Кроме того, для монтажа медных труб необходимо специальное дорогостоящее оборудование, а значит, самостоятельная их укладка не рентабельна.

Немного чаще чем медь для монтажа «подпольных» систем домашние умельцы используют полипропилен и сшитый полиэтилен (РЕХ-труба). Но и эти материалы нельзя назвать самыми популярными. Первые требуют большого радиуса изгиба, и минимально допустимого расстояния между трубами может быть просто не достаточно. А вторые не держат форму, а значит, их придется часто и жестко фиксировать.

Лучше всего для «теплого пола» подходят металлопластиковые трубы. Их физические характеристики идеально подходят к требованиям технологии, а цена радует кошелек.

Лучшим материалом для монтажа водяного теплого пола считается металлопластик

Для того чтобы правильно произвести расчёт трубы для тёплого пола нужно определиться со схемой укладки. После этого на миллиметровой бумаге нужно начертить схему помещения в масштабе и нанести на  нее крупные предметы меблировки. Теперь на оставшемся пространстве рисуем план раскладки труб.

Эта схема позволит вам не только достаточно легко подсчитать необходимое количество труб, но и поможет во время монтажа.

Необходимое расстояние между трубами и их диаметр поможет определить расчет мощности теплого пола. Доверить его лучше профессионалам, так как для его правильности огромное значение имеет правильное определение теплопотерь здания.
