Тепловые расчеты для отопления дома, калькуляторы, онлайн

Принцип работы регуляторов отопления

 Состоит данное устройство, изображенное на фото, из следующих элементов:

• вычислительный и коммутирующий узел;
• рабочий механизм на трубе подачи горячего теплоносителя;
• исполнительный блок, предназначенный для подмеса теплоносителя, поступающего из обратки. В ряде случаев устанавливают трехходовой кран;
• повысительный насос на участке подачи;
• не всегда повысительный насос на отрезке «холодного перепуска»;
• датчик на линии подачи теплоносителя;
• клапаны и запорная арматура;
• датчик на обратке;
• датчик температуры наружного воздуха;
• несколько датчиков температуры помещения.

Выбор расширительного бака

Компенсирующие устройства всех типов будут высокоэффективными только при корректном подборе объема. Для этой цели нужно учесть свойство жидкости, которая расширяется при нагревании. Теплоноситель в отопительных контурах увеличивается минимум на 3% от суммарного объема системы теплоснабжения.

Жидкость принадлежит к телам, которые находятся в переходном состоянии (на грани твердого и газообразного). Соответственно, расширительный бачок должен иметь достаточный резерв для теплового расширения. В условиях полной заполненности системы теплоносителем существует риск его сброса через предохранительную арматуру даже в рамках расчётного объема.

Чтобы предотвратить аварии, связанные с расширением объемов жидкости, для частных домов с небольшими контурами желательно выбирать расширительные бачки, объем которых должен соответствовать десятой части от общего количества циркулирующей в системе рабочей жидкости. Это правило касается отопительных систем вместимостью до 150 литров.

Полученное значение суммируется с объемом теплоносителя, образованного в расширительном бачке вследствие статической нагрузки, создаваемой жидкостью. Произведенный результат умножают на корректирующий коэффициент, устанавливаемый по значениям промежуточного и итогового давления.

Расчет теплопотерь дома

Эти данные понадобятся для определения необходимой мощности системы отопления, т.е котла, и тепловой мощности каждого радиатора в отдельности. Для этого можно воспользоваться нашим онлайн-калькулятором теплопотерь. Их нужно рассчитать для каждой комнаты в доме, имеющей наружную стену.

Проверка. Рассчитанные теплопотери каждого помещения делим на его квадратуру и получаем удельные теплопотери в Вт/кв.м. Обычно они варьируются от 50 до 150 Вт/кв. м. Если ваши показатели сильно отличаются от приведенных, то, возможно, была допущена ошибка. Теплопотери комнат верхнего этажа самые большие, затем идут теплопотери первого этажа и меньше всего они у комнат средних этажей.

Количество теплоносителя в системе отопления

Теплоноситель нужен после монтажа новой отопительной системы, после её ремонта или реконструкции.

Перед заполнением отопительной системы требуется определить точное количество теплоносителя, для того чтобы заранее купить или подготовить необходимый объём. Нужно собрать информацию про паспортный объем всех отопительных приборов и трубопроводов (детальнее: «Расчет объема системы отопления, включая радиаторы «). Обычно такие данные содержатся на упаковке или в справочной литературе. Объём труб легко высчитывается по их длине и известному сечению. Для наиболее распространённых элементов теплосетей объёмы теплоносителя таковы:

• Секция современного радиатора (алюминиевого, стального или биметаллического) — 0,45 литра
• Секция радиатора старого типа (чугунного, МС 140-500, ГОСТ 8690-94) – 1.45 литра
• Погонный метр трубы (15 миллиметров внутренний диаметр) — 0,177 литра
• Погонный метр трубы (32 миллиметров внутренний диаметр) — 0,8 литра

Нам недостаточно подсчитать расход теплоносителя – формула для вычисления объёма расширительного бака также совершенно необходима. Мало просто просуммировать объёмы составляющих теплосети (радиаторов, котла и трубопроводов). Дело в том, что в процессе нагревания исходной объём жидкости существенно изменяется, а следовательно возрастает давление. Для того, чтобы его скомпенсировать, применяют так называемые расширительные баки.

Их объём вычисляется с использованием следующих показателей и коэффициентов:

Е — так называемый коэффициент расширения жидкости (исчисляется в процентах). Для разных теплоносителей он разный. Для воды он составляет 4%, для антифриза на базе этиленгликоля — 4,4 %.

d — коэффициент эффективности расширительного бака VS – расчетный расход теплоносителя (просуммированный объём всех составляющих системы теплоснабжения) V – результат вычисления. Объём расширительного бака.

Формула для расчета — V = (VS x E)/d

Расчет теплоносителя в системе отопления выполнен – пора заливать!

Существуют два варианта заполнения системы, в зависимости от её конструкции:

• Заливка «самотёком» — в высшей точке системы в отверстие вставляется воронка, через которую постепенно заливается теплоноситель. Нужно не забыть в нижней точке системы открыть кран и подставить какую-то ёмкость.
• Принудительная закачка с помощью насоса. Подойдет практически любой электрический насос малой мощности. В процессе заполнения следует контролировать показания манометра, дабы не переборщить с давлением. Очень желательно не забыть открыть воздушные клапаны на батареях.

Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

• Чугун,
• Алюминий,
• Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

• теплоизоляция пола и стен помогает сохранить до 35% тепла,
• угловая комната прохладнее других и требует большего количества радиаторов,
• использование стеклопакетов на окнах сохраняет 15% теплоэнергии,
• через крышу «уходит» до 25% теплоэнергии.

Количество радиаторов отопления и секций в них зависит от многих факторовИсточник amikta.ru

В соответствии с нормами СНиП, на обогрев 1 м³ требуется 100 Вт тепла. Следовательно, 50 м³ потребуют 5000 Вт. В среднем, одна секция биметаллического радиатора выделяет 150 Вт при температуре теплоносителя 50 °C, а прибор на 8 секций выделяет 150 * 8 = 1200 Вт. С помощью простого калькулятора считаем: 5000 : 1200 = 4,16. То есть, для обогрева этой площади нужно примерно 4-5 радиаторов.

Однако, в частном доме температура регулируется самостоятельно и обычно считается, что одна батарея выделяет 1500-1800 Вт тепла. Пересчитываем среднее значение и получаем 5000 : 1650 = 3,03. То есть, должно быть достаточно и трёх радиаторов. Разумеется, это общий принцип, а более точные расчёты делаются исходя из предполагаемой температуры теплоносителя и тепловыделения радиаторов, которые будут установлены.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Видео описание

Пример, как рассчитать отопление в частном доме при помощи онлайн-калькулятора в этом видео:

Заключение

Монтаж и расчет отопительной системы в частном доме – это главная составляющая условий комфортного проживания в нем. Поэтому к расчету отопления в частном доме следует подойти с особой тщательностью, учитывая множество сопутствующих нюансов и факторов.

Калькулятор поможет если нужно быстро и усреднённо сравнить между собой различные технологии строительства. В других случаях лучше обратиться к специалисту, который грамотно проведет расчеты, правильно обработает результаты и учтет все погрешности.

С этой задачей не справится ни одна программа, потому что в нее заложены только общие формулы, а калькуляторы отопления частного дома и таблицы, предлагаемые в интернете, служат лишь для облегчения расчетов и не могут гарантировать точности. Для точных правильных расчетов стоит доверить эту работу специалистам, которые смогут учесть все пожелания, возможности и технические показатели выбранных материалов и приборов.

Примеры проведения расчетов

Существенную помощь в разборе принципов вычислений и последовательности действий при выполнении расчетов окажут конкретные примеры, с которыми стоит ознакомиться заинтересованным посетителям.

Расчет объема требуемого теплоносителя

Для загородного дома временного проживания нужно рассчитать объем закупаемого пропиленгликоля – теплоносителя не застывающего при температурах до -30°C. Система отопления состоит из печи с рубашкой на 60 литров, четырех алюминиевых батарей по 8 секций каждая и 90 метров трубы PN25 (20 x 3.4).

Трубы стандарта PN25 20 х 3.4 наиболее часто применяют для организации небольшого отопительного контура с последовательным подключением радиаторов. Ее внутренний диаметр равен 13.2 мм

Объем жидкости в трубе нужно посчитать в литрах. Для этого в качестве единицы измерения надо взять дециметр. Формулы перехода от стандартных величин длины следующие: 1 м = 10 дм и 1 мм = 0.01 дм.

Объем рубашки котла известен. V1 = 60 л.

В паспорте алюминиевого радиатора Elegance EL 500 указано, что объем одной секции равен 0.36 л. Тогда V2 = 4 * 8 * 0.36 = 11.5 л.

Вычислим суммарный объем труб. Их внутренний диаметр d = 20 – 2 * 3.4 = 13.2 мм = 0.132 дм. Длина l = 90 м = 900 дм. Следовательно:

V3 = π * l * d2 / 4 = 3.1415926 * 900 * 0.132 * 0.132 / 4 = 12.3 дм3 = 12.3 л.

Таким образом, теперь можно найти общий объем:

V = V1 + V2 + V3 = 60 + 11.5 + 12.3 = 83.8 л.

На промышленных и сельскохозяйственных объектах часто устанавливают самодельные радиаторы отопления, устроенные по типу регистров. Зная размеры труб, можно вычислить их объем

Расчет объема самодельного радиатора

Разберем, как рассчитать классический самодельный радиатор отопления из четырех горизонтальных труб длиной 2 м. Сначала необходимо найти площадь сечения. Измерить наружный диаметр можно с торца изделия.

Пусть он будет 114 мм. Используя таблицу стандартных параметров стальных труб, найдем толщину стенки, характерной для этого размера – 4.5 мм.

Вычислим внутренний диаметр:

d = 114 – 2 * 4.5 = 105 мм.

Определим площадь сечения:

S = π * d2 / 4 = 8659 мм2.

Суммарная длина всех фрагментов равна 8 м (8000 мм). Найдем объем:

V = l * S = 8000 * 8659 = 69272000 мм3.

Объем вертикальных соединительных трубок можно вычислить аналогичным образом. Но этой величиной можно и пренебречь, так как она будет составлять менее 0.1% от общего объема радиатора отопления.

Получившееся значение неинформативно, поэтому переведем его в литры. Так как 1 дм = 100 мм, то 1 дм3 = 100 * 100 * 100 = 1000000 = 106 мм3.

Поэтому V = 69272000 / 106 = 69.3 дм3 = 69.3 л.

Поэтому так как нужно будет посчитать объем труб в м3, то и все габариты перед подстановкой их в формулу надо будет сразу переводить в метры.

Расчет необходимой длины ПП труб

Получить значение длины фрагмента можно с использованием обыкновенной линейки или рулетки. Незначительными изгибами и провисаниями полимерных труб можно пренебречь, так как они не приведут к серьезной итоговой ошибке.

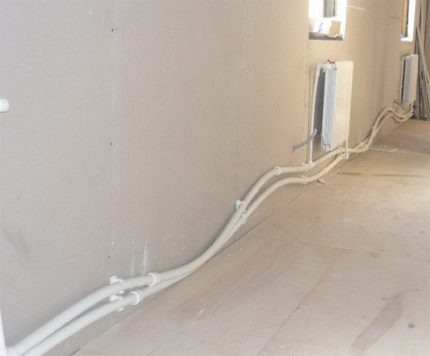

При таком искривлении полимерных труб, их длина будет значительно больше (на 10-15%), чем протяженность участка, по которому они проложены

Для соблюдения точности гораздо важнее правильно определить начало и конец фрагмента:

• При присоединении трубы к стояку измерять длину нужно от начала горизонтального фрагмента. Не нужно захватывать примыкающую часть стояка, так как это приведет к двойному подсчету одного и того же объема.
• На входе в батарею измерять длину нужно до ее трубок захватывая краны. Они не учитываются при определении объема радиатора по его паспортным данным.
• На входе в котел измерять нужно от рубашки учитывая длину выходящих трубок.

Закругления можно измерять упрощенно – считать, что они проходят под прямым углом. Такой метод допустим, так как общий их вклад в длину труб незначителен.

При наличии схемы расположения теплого пола, рассчитать длину трубок с теплоносителем можно по плану с нанесением на него масштабной сетки

Объем теплого пола считают по метражу установленных труб.

Если данные по длине или схема отсутствуют, но известен шаг между трубками, то расчет можно провести по следующей приблизительной формуле (вне зависимости от способа укладки):

l = (n – k) * (m – k)/k

Здесь:

• n – длина участка теплого пола;
• m – ширина участка теплого пола;
• k – шаг между трубками;
• l – итоговая длина трубок.

Несмотря на малое сечение труб, которые применяют для водяного теплого пола, их общая протяженность приводит к значительному объему вмещаемого теплоносителя.

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

• расчет теплопотерь дома;
• подбор температурного режима;
• подбор отопительных радиаторов по мощности;
• гидравлический расчет системы;
• выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

• удельная теплопроводность всех материалов, используемых при строительстве частного дома;
• геометрические размеры всех элементов здания.

Тепловая нагрузка на отопительную систему в данном случае определяется по формуле:
Мк = 1,2 х Тп, где

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

• для центральных районов России — 1,2 — 1,5 кВт;
• для юга страны — 0,7 — 0,9 кВт;
• для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

• Расход теплоносителя в целом;
• Потери напора теплового носителя в системе;
• Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Расчёт радиаторов

В нашем случае мы будем использовать стандартные алюминиевые радиаторы высотой 0,6 м. Мощность каждого ребра такого радиатора при температуре 70 °С составляет 150 Вт. Далее мы посчитаем мощность каждого радиатора и количество условных рёбер:

• комната 1:  28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем 10 условных рёбер, но поскольку у нас два радиатора, оба под окнами, мы возьмём один с 6-ю рёбрами, второй с 4-мя.
• комната 2:  28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем один радиатор с 10-ю рёбрами.
• комната 3:  56 м3 · 40 Вт · 1,2 = 2688 Вт Округляем до 2700 и получаем три радиатора: 1-й и 2-й по 5 рёбер, 3-й (боковой) — 8 рёбер.
• прихожая:  22,4 м3 · 40 Вт · 1,2 = 1075,2 Вт. Округляем до 1200 и получаем два радиатора по 4 ребра.
• ванная:  11,2 м3 · 45 Вт · 1,2 = 600 Вт. Тут температура должна быть немного выше, получается 1 радиатор с 4-мя рёбрами.
• туалет:  8,4 м3 · 40 Вт · 1,2 = 403,2 Вт. Округляем до 450 и получаем три ребра.
• кухня:  43,4 м3 · 40 Вт · 1,2 = 2083,2 Вт. Округляем до 2100 и получаем два радиатора по 7 рёбер.

В конечном результате мы видим, что нам необходимо 12 радиаторов общей мощностью:

900 + 600 + 1500 + 750 + 750 + 1200 + 600 + 600 + 600 + 450 + 1050 + 1050 = 10,05 кВт

Исходя из последних расчётов, видно, что наша индивидуальная система отопления без проблем справится с возложенной на неё нагрузкой.

Количество скоростей у насосов

По своей конструкции насос циркуляционного типа представляет собой электродвигатель, механически связанный с валом крыльчатки, лопасти которой выталкивают из рабочей камеры нагретую жидкость в магистраль отопительного контура.

В зависимости от степени контакта с теплоносителем, насосы делятся на устройства с сухим и мокрым ротором. У первых в воду погружена только нижняя часть крыльчатки, вторые пропускают весь поток через себя.

Модели с сухим ротором отличаются более высоким коэффициентом полезного действия (КПД), но создают ряд неудобств из-за шума во время работы. Их аналоги с мокрым ротором более комфортны в эксплуатации, но обладают меньшей производительностью.

Современные циркуляционные насосы могут эксплуатироваться в двух или трех скоростных режимах, поддерживая различное давление в отопительной системе. Использование этой опции дает возможность на максимальной скорости быстро прогреть помещение, а затем выбрать оптимальный режим работы и сократить энергопотребление устройства до 50 %.

Переключение скоростей осуществляется с помощью специального рычага, установленного на корпусе насоса. Некоторые модели имеют автоматическую систему регулирования, изменяющую скорость вращения двигателя в соответствии с температурой воздуха в отапливаемом помещении.

Открытая и закрытая системы отопления

Открытые баки используются для отопительных систем, где теплоноситель циркулирует самотеком. Емкость обычно имеет цилиндрическую или прямоугольную форму с открытым верхом, соединение с системой отопления осуществляется через выход на дне.

Недостатков использования открытых баков намного больше:

• необходимо регулярное обслуживание;
• теплопотери в системе довольно высокие;
• внутренние стенки бака подвержены коррозии;
• при монтаже требуется дополнительная прокладка труб;
• монтаж осуществляется на чердаке, что требует дополнительного усиления перекрытий из-за большого веса бака.

Пример расширительного бака открытого типа из нержавейки

Закрытые баки могут использоваться для любой отопительной системы, но обычно они востребованы для принудительного отопления. Бак закрытый, то есть контакт теплоносителя и окружающего воздуха исключен. Кроме того, герметичные бачки могут быть оснащены автоматическими или ручными клапанами, манометрами для замера давления в системе.

Преимуществ подобного оборудования множество:

• бак можно монтировать в котельной, он не требует защиты от промерзания;
• уровень давления в системе может быть довольно высокий;
• бак более защищен от коррозии, его эксплуатационные сроки большие;
• теплоноситель не испаряется;
• отсутствуют теплопотери;
• уход за системой более простой, нет необходимости следить за давлением, уровнем воды.

Расширительный бак закрытого типа WESTER

Закрытый мембранный бак

Для мембранной системы используется герметичный бак, функционирование которого схоже с обычным закрытым. Принцип работы очень простой – при нагреве теплоноситель расширяется, «лишняя» вода поступает в одно отделение бака, оказывая давление на эластичную мембрану. При остывании давление снижается, воздух из второй емкости выталкивает прохладную воду назад в систему, то есть происходит ее циркуляция.

Мембрана может быть съемной или несъемной, она не соприкасается с внутренними стенками устройства. Если мембрана повреждена, ее необходимо заменить, так как бак перестает функционировать.

Среди преимуществ использования такого оборудования необходимо отметить:

• компактные размеры бака;
• теплоноситель не испаряется;
• теплопотери системы минимальные;
• система защищена от коррозии;
• есть возможность работы с высоким давлением без опасения повреждения системы.

Мембранный расширительный бак

Расчет тепловых потерь

Первый этап расчета заключается в расчете тепловых потерь комнаты. Потолок, пол, количество окон, материал из которых изготовлены стены, наличие межкомнатной или входной двери — все это источники теплопотерь.

Рассмотрим на примере угловой комнаты объемом 24,3 куб. м.:

• площадь комнаты — 18 кв. м. (6 м х 3 м)
• 1 этаж
• потолок высотой 2,75 м,
• наружные стены — 2 шт. из бруса (толщина18 см), обшитые изнутри гипроком и оклеенные обоями,
• окно — 2 шт., 1,6 м х 1,1 м каждое
• пол — деревянный утепленный, снизу — подпол.

Расчеты площадей поверхностей:

• наружных стен за минусом окон: S1 = (6+3) х 2,7 — 2×1,1×1,6 = 20,78 кв. м.
• окон: S2 = 2×1,1×1,6=3,52 кв. м.
• пола: S3 = 6×3=18 кв. м.
• потолка: S4 = 6×3= 18 кв. м.

Теперь, имея все расчеты теплоотдающих площадей, оценим теплопотери каждой:

• Q1 = S1 х 62 = 20,78×62 = 1289 Вт
• Q2= S2 x 135 = 3×135 = 405 Вт
• Q3=S3 x 35 = 18×35 = 630 Вт
• Q4 = S4 x 27 = 18×27 = 486 Вт
• Q5=Q+ Q2+Q3+Q4=2810 Bт

Методика расчета по объему помещения

Способ расчетов с учетом объема потолка будет более точным: он учитывает высоту потолков в квартире и материал, из которого сделаны наружные стены. Последовательность вычислений будет следующей:

1. Определяется объем помещения, для этого площадь комнаты умножается на высоту потолка. Для комнаты площадью 15 кв. м. и высотой потолка 2,7 м он будет равен 40,5 кубометрам.
2. В зависимости от материала стен на обогрев одного кубометра воздуха тратится разное количество энергии. По нормам СНиП для квартиры в кирпичном доме этот показатель равен 34 Вт, для панельного дома – 41 Вт. Значит, полученный объем нужно умножить на 34 или на 41 Вт. Тогда для кирпичного здания на обогрев комнаты в 15 квадратов потребуется 1377 Вт (40,5*34), для панельного – 1660, 5 Вт (40,5*41).

Месторасположение окон и потери тепла через них

Оконное стекло почти полностью прозрачно для солнечного тепла, но не прозрачно для «чёрных» источников излучения (с температурой ниже 230 градусов).

Намного больше тепла проходит через стекло снаружи, чем может пройти изнутри. Такая односторонняя проводимость может приводить к тому, что зимой отопление помещений с солнечной стороны может не потребовать значительных трат. Летом же получаем, наоборот, перегрев комнат, отчего возникает необходимость в охлаждении помещений.

Наименьшее поступление света бывает с северной, северо-восточной и северо-западной сторон.

Вывод: учитывать расположение окон и их влияние на климат в доме нужно на стадии проектирования дома. В противном случае остаётся лишь «бороться» с помощью жалюзей, плёнок на стёклах, реставрации старых рам или замены их на новые, утепления откосов и прочих мероприятий, о которых в следующих статьях.

Перед тем, как начать строить дом, нужно купить проект дома – так говорят архитекторы. Надо купить услуги профессионалов – так говорят строители. Необходимо купить качественные строительные материалы – так говорят продавцы и производители стройматериалов и утеплителей.

И вы знаете, в чем-то они все немножечко правы. Однако никто кроме вас не будет настолько заинтересован в вашем жилье, чтобы учесть все моменты и свести воедино все вопросы по его строительству.

Один из самых важных вопросов, которые стоит решить на этапе планирования строительства, это теплопотери дома. От расчета теплопотерь будут зависеть и проект дома, и его строительство и то, какие стройматериалы и утеплители вы будете закупать.

Не бывает домов с нулевыми теплопотерями. Для этого дом должен был бы плыть в вакууме со стенами в 100 метров высокоэффективного утеплителя. Мы живем не в вакууме, и вкладываться в 100 метров утеплителя не хотим. А значит, у нашего дома будут теплопотери. Пусть будут, лишь бы они были разумными.

Посмотрим, какие теплопотери можно считать разумными, и куда уходит тепло из дома в холодный период года.
