Расчет толщины изоляции трубопроводов

Прикладные примеры проведения расчетов

Существенную помощь в разборе принципов вычислений и последовательности действий при выполнении расчетов окажут конкретные примеры, с которыми стоит ознакомиться заинтересованным посетителям.

Задача #1 – расчет объема требуемого теплоносителя

Для загородного дома временного проживания нужно рассчитать объем закупаемого пропиленгликоля – теплоносителя не застывающего при температурах до -30°C. Система отопления состоит из печи с рубашкой на 60 литров, четырех алюминиевых батарей по 8 секций каждая и 90 метров трубы PN25 (20 x 3.4).

Объем жидкости в трубе нужно посчитать в литрах. Для этого в качестве единицы измерения надо взять дециметр. Формулы перехода от стандартных величин длины следующие: 1 м = 10 дм и 1 мм = 0.01 дм.

Объем рубашки котла известен. V₁ = 60 л.

В паспорте алюминиевого радиатора Elegance EL 500 указано, что объем одной секции равен 0.36 л. Тогда V₂ = 4 * 8 * 0.36 = 11.5 л.

Вычислим суммарный объем труб. Их внутренний диаметр d = 20 – 2 * 3.4 = 13.2 мм = 0.132 дм. Длина l = 90 м = 900 дм. Следовательно:

V₃ = π * l * d 2 / 4 = 3.1415926 * 900 * 0.132 * 0.132 / 4 = 12.3 дм 3 = 12.3 л.

Таким образом, теперь можно найти общий объем:

Процентное отношение количества жидкости в трубах по отношению ко всей системе составляет всего 15%. Но если протяженность коммуникаций большая или используют система “водяной теплый пол”, то вклад труб в общий объем значительно увеличивается.

Задача #2 – расчет объема самодельного радиатора

Разберем, как рассчитать классический самодельный радиатор отопления из четырех горизонтальных труб длиной 2 м. Сначала необходимо найти площадь сечения. Измерить наружный диаметр можно с торца изделия.

Пусть он будет 114 мм. Используя таблицу стандартных параметров стальных труб, найдем толщину стенки, характерной для этого размера – 4.5 мм.

Вычислим внутренний диаметр:

d = 114 – 2 * 4.5 = 105 мм.

Определим площадь сечения:

S = π * d 2 / 4 = 8659 мм 2 .

Суммарная длина всех фрагментов равна 8 м (8000 мм). Найдем объем:

V = l * S = 8000 * 8659 = 69272000 мм 3 .

Объем вертикальных соединительных трубок можно вычислить аналогичным образом. Но этой величиной можно и пренебречь, так как она будет составлять менее 0.1% от общего объема радиатора отопления.

Получившееся значение неинформативно, поэтому переведем его в литры. Так как 1 дм = 100 мм, то 1 дм 3 = 100 * 100 * 100 = 1000000 = 10 6 мм 3 .

Поэтому V = 69272000 / 10 6 = 69.3 дм 3 = 69.3 л.

Большие батареи или системы отопления (которые устанавливают, например, на фермах) требуют значительные объемы теплоносителя.

Поэтому так как нужно будет посчитать объем труб в м 3 , то и все габариты перед подстановкой их в формулу надо будет сразу переводить в метры.

Задача #3 – расчет необходимой длины ПП труб

Получить значение длины фрагмента можно с использованием обыкновенной линейки или рулетки. Незначительными изгибами и провисаниями полимерных труб можно пренебречь, так как они не приведут к серьезной итоговой ошибке.

Для соблюдения точности гораздо важнее правильно определить начало и конец фрагмента:

• При присоединении трубы к стояку измерять длину нужно от начала горизонтального фрагмента. Не нужно захватывать примыкающую часть стояка, так как это приведет к двойному подсчету одного и того же объема.
• На входе в батарею измерять длину нужно до ее трубок захватывая краны. Они не учитываются при определении объема радиатора по его паспортным данным.
• На входе в котел измерять нужно от рубашки учитывая длину выходящих трубок.

Закругления можно измерять упрощенно – считать, что они проходят под прямым углом. Такой метод допустим, так как общий их вклад в длину труб незначителен.

Объем теплого пола считают по метражу установленных труб.

Если данные по длине или схема отсутствуют, но известен шаг между трубками, то расчет можно провести по следующей приблизительной формуле (вне зависимости от способа укладки):

l = (n – k) * (m – k)/k

• n – длина участка теплого пола;
• m – ширина участка теплого пола;
• k – шаг между трубками;
• l – итоговая длина трубок.

Несмотря на малое сечение труб, которые применяют для водяного теплого пола, их общая протяженность приводит к значительному объему вмещаемого теплоносителя.

Так, для обеспечения системы, аналогичной на приведенном выше рисунке (длина – 160 м, внешний диаметр – 20 мм), необходимо будет 26 литров жидкости.

Расчет объема изоляции трубопроводов и укладка материала

Изоляция трубопроводов необходима для того, чтобы значительно снизить теплопотери.

Предварительно нужен расчет объема изоляции трубопроводов. Это позволит не только оптимизировать затраты, но и обеспечить грамотное выполнение работ, поддержание труб в надлежащем состоянии. Правильно выбранный материал позволяет предотвратить коррозию, улучшить теплоизоляцию.

Схема изоляции труб.

Сегодня для защиты трасс можно применять разные типы покрытий. Но необходимо учитывать, как именно и где будут проходить коммуникации.

Для водопроводных труб можно использовать сразу два типа защиты – внутреннюю обмазочную и внешнюю. Для отопительных трасс рекомендуется применять минеральную вату или стекловату, а для промышленных приобретать ППУ. Расчеты выполняются разными методами, все зависит от выбранного типа покрытия.

Расчет объема изоляции трубопроводов и укладка материала

Изоляция трубопроводов необходима для того, чтобы значительно снизить теплопотери.

Предварительно нужен расчет объема изоляции трубопроводов. Это позволит не только оптимизировать затраты, но и обеспечить грамотное выполнение работ, поддержание труб в надлежащем состоянии. Правильно выбранный материал позволяет предотвратить коррозию, улучшить теплоизоляцию.

Схема изоляции труб.

Сегодня для защиты трасс можно применять разные типы покрытий. Но необходимо учитывать, как именно и где будут проходить коммуникации.

Для водопроводных труб можно использовать сразу два типа защиты – внутреннюю обмазочную и внешнюю. Для отопительных трасс рекомендуется применять минеральную вату или стекловату, а для промышленных приобретать ППУ. Расчеты выполняются разными методами, все зависит от выбранного типа покрытия.

Выбираем утеплитель

Главная причина замерзания трубопроводов – недостаточная скорость циркуляции энергоносителя. В таком случае, при минусовой температуре воздуха может начаться процесс кристаллизации жидкости. Так что качественная теплоизоляция труб – жизненно необходима.

Благо нашему поколению несказанно повезло. В недалеком прошлом утепление трубопроводов производилось по одной лишь технологии, так как утеплитель был один – стекловата. Современные производители теплоизоляционных материалов предлагаю просто широчайший выбор утеплителей для труб, отличающихся по составу, характеристикам и способу применения.

Сравнивать их между собой не совсем правильно, а уж тем более утверждать, что один из них является самым лучшим. Поэтому давайте просто рассмотрим виды изоляционных материалов для труб.

По сфере применения:

• для трубопроводов холодного и горячего водоснабжения, паропроводов систем центрального отопления, различных технических оборудований;
• для канализационных систем и систем водоотвода;
• для труб вентиляционных систем и морозильного оборудования.

По внешнему виду, который, в принципе, сразу же объясняет и технологию применения утеплителей:

• рулонные;
• листовые;
• кожуховые;
• заливочные;
• комбинированные (это скорее уже относится к способу изоляции трубопровода).

Основные требования к материалам, из которых изготавливаются утеплители для труб – это низкая теплопроводность и хорошая устойчивость к огню.

Под эти важные критерии подходят следующие материалы:

Минеральная вата. Чаще всего продается в виде рулонов. Подходит для утепления трубопроводов с теплоносителем высокой температуры. Однако если использовать минвату для изоляции труб в больших объемах, то такой вариант окажется не очень-то выгодным с точки зрения экономии. Тепловая изоляция с помощью минваты производится методом намотки, с последующим ее закреплением синтетической бечевкой или нержавеющей проволокой.

На фото трубопровод, утепленный минватой

Использовать его можно как при низких, так и при высоких температурах. Подходит для стальных, металлопластиковых и других полимерных труб. Еще одна положительная особенность – пенополистирол имеет цилиндрическую форму, причем его внутренний диаметр можно подобрать под размер любой трубы.

Пеноизол. По своим характеристикам находится в близком родстве с предыдущим материалом. Однако способ монтажа пеноизола совсем иной – для его нанесения требуется специальная распыляющая установка, так как он представляет собой компонентную жидкую смесь. После застывания пеноизола вокруг трубы образуется герметичная оболочка, почти не пропускающая тепло. К плюсам здесь также можно отнести отсутствие дополнительного крепления.

Пеноизол в деле

Фольгированный пенофол. Самая последняя разработка в сфере утеплительных материалов, но уже завоевавшая своих поклонников среди российских граждан. Пенофол состоит из полированной алюминиевой фольги и слоя вспененного полиэтилена.

Такая двухслойная конструкция не просто сохраняет тепло, а даже является неким обогревателем! Как известно, фольга обладает теплоотражающими свойствами, что позволяет накапливать и отражать тепло к изолируемой поверхности (в нашем случае это трубопровод).

Кроме того, фольгированный пенофол экологичен, слабогорюч, устойчив к температурным перепадам и повышенной влажности.

Как вы сами видите, материалов предостаточно! Выбирать, чем утеплять трубы, есть из чего. Но при выборе не забывайте учитывать особенности окружающей среды, характеристики утеплителя и его простоту монтажа. Ну и не помешало бы произвести расчет теплоизоляции труб, дабы сделать все грамотно и надежно.

Изоляционные материалы

Гамма средств при устройстве изоляции весьма обширна. Их различие состоит как в способе нанесения на поверхности, так и по толщине слоя термоизоляции. Особенности  нанесения каждого вида учтены калькуляторами для подсчета изоляции трубопроводов. По-прежнему актуально использование различных материалов на основе битума с применением дополнительных армирующих изделий, например стеклоткани или стеклохолста.

Более экономичными и прочными являются полимерно-битумные составы. Они позволяют вести быстрый монтаж а качество покрытия при этом получается долговечным и эффективным. Материал, называемый ППУ,  надежен и прочен, что позволяет его применение, как для канального, так и бесканального способа прокладки магистралей. Используется также жидкий пенополиуретан, наносимой на поверхность по ходу монтажа, а также и другие материалы:

• полиэтилен как многослойная оболочка, наносится в условиях промышленного производства для гидроизоляции;
• стекловата различной толщины, эффективный утеплитель из-за своей невысокой стоимости при достаточной прочности;
• для теплотрасс эффективно используются минеральные ваты расчетной толщины для утепления труб различных диаметров.

Монтаж изоляции

Расчет количества изоляции во многом зависит от способа ее нанесения. Это зависит от места применения – для внутреннего или наружного изолирующего слоя. Его можно выполнить самостоятельно или использовать программу – калькулятор для расчета теплоизоляции трубопроводов. Покрытие по наружной поверхности используется для водяных трубопроводов горячего водоснабжения при высокой температуре с целью ее защиты от коррозии. Расчет при таком способе сводится к определению площади наружной поверхности водопровода, для определения потребности на погонный метр трубы.

Для труб для водопроводных магистралей применяется внутренняя изоляция. Основное ее назначение – защита металла от коррозии. Ее используют в виде специальных лаков или цементно-песчаной композиции слоем толщиной несколько мм. Выбор материала зависит от способа прокладки – канальный или бесканальный. В первом случае на дне отрытой траншее размещаются бетонные лотки, для размещения. Полученные желоба закрываются бетонными же крышками, после чего канал заполняется ранее вынутым грунтом.

Бесканальная прокладка используется, когда рытье теплотрассы не представляется возможным. Для этого нужно специальное  инженерное оборудование. Расчет объема тепловой изоляции трубопроводов в онлайн-калькуляторах является достаточно точным средством, позволяющим рассчитать количество материалов без возни со сложными формулами. Нормы расхода материалов приводятся в соответствующих СНиП.

Общая информация

Итак, мы решили выполнить утепление лоджии или фасада своими руками и хотим выяснить необходимую толщину утеплителя для дома. На что опираются расчеты?

Нам необходимо знать всего два параметра:

1. Коэффициент теплопроводности материала. Он свой для каждого типа теплоизоляции и в общем случае обратно пропорционален его плотности. Собственно функцию утепления выполняет воздух; задача утеплителя – создать множество закрытых ячеек для него, ограничивающих перенос тепла за счет излучения и конвекции.
2. Требования к тепловому сопротивлению стен.

Если стены многослойные ( а утепленный фасад именно таким и будет), расчет утепления стен должен учитывать тепловое сопротивление каждого слоя.

Выбираем утеплитель

Главная причина замерзания трубопроводов – недостаточная скорость циркуляции энергоносителя. В таком случае, при минусовой температуре воздуха может начаться процесс кристаллизации жидкости. Так что качественная теплоизоляция труб – жизненно необходима.

Благо нашему поколению несказанно повезло. В недалеком прошлом утепление трубопроводов производилось по одной лишь технологии, так как утеплитель был один – стекловата. Современные производители теплоизоляционных материалов предлагаю просто широчайший выбор утеплителей для труб, отличающихся по составу, характеристикам и способу применения.

Сравнивать их между собой не совсем правильно, а уж тем более утверждать, что один из них является самым лучшим. Поэтому давайте просто рассмотрим виды изоляционных материалов для труб.

По сфере применения:

• для трубопроводов холодного и горячего водоснабжения, паропроводов систем центрального отопления, различных технических оборудований;
• для канализационных систем и систем водоотвода;
• для труб вентиляционных систем и морозильного оборудования.

По внешнему виду, который, в принципе, сразу же объясняет и технологию применения утеплителей:

• рулонные;
• листовые;
• кожуховые;
• заливочные;
• комбинированные (это скорее уже относится к способу изоляции трубопровода).

Основные требования к материалам, из которых изготавливаются утеплители для труб – это низкая теплопроводность и хорошая устойчивость к огню.

Под эти важные критерии подходят следующие материалы:

Минеральная вата. Чаще всего продается в виде рулонов. Подходит для утепления трубопроводов с теплоносителем высокой температуры. Однако если использовать минвату для изоляции труб в больших объемах, то такой вариант окажется не очень-то выгодным с точки зрения экономии. Тепловая изоляция с помощью минваты производится методом намотки, с последующим ее закреплением синтетической бечевкой или нержавеющей проволокой.

На фото трубопровод, утепленный минватой

Использовать его можно как при низких, так и при высоких температурах. Подходит для стальных, металлопластиковых и других полимерных труб. Еще одна положительная особенность – пенополистирол имеет цилиндрическую форму, причем его внутренний диаметр можно подобрать под размер любой трубы.

Пеноизол. По своим характеристикам находится в близком родстве с предыдущим материалом. Однако способ монтажа пеноизола совсем иной – для его нанесения требуется специальная распыляющая установка, так как он представляет собой компонентную жидкую смесь. После застывания пеноизола вокруг трубы образуется герметичная оболочка, почти не пропускающая тепло. К плюсам здесь также можно отнести отсутствие дополнительного крепления.

Пеноизол в деле

Фольгированный пенофол. Самая последняя разработка в сфере утеплительных материалов, но уже завоевавшая своих поклонников среди российских граждан. Пенофол состоит из полированной алюминиевой фольги и слоя вспененного полиэтилена.

Такая двухслойная конструкция не просто сохраняет тепло, а даже является неким обогревателем! Как известно, фольга обладает теплоотражающими свойствами, что позволяет накапливать и отражать тепло к изолируемой поверхности (в нашем случае это трубопровод).

Кроме того, фольгированный пенофол экологичен, слабогорюч, устойчив к температурным перепадам и повышенной влажности.

Как вы сами видите, материалов предостаточно! Выбирать, чем утеплять трубы, есть из чего. Но при выборе не забывайте учитывать особенности окружающей среды, характеристики утеплителя и его простоту монтажа. Ну и не помешало бы произвести расчет теплоизоляции труб, дабы сделать все грамотно и надежно.

Методика просчета многослойной теплоизоляционной конструкции

Таблица изоляции медных и стальных труб.

Некоторые перемещаемые среды имеют достаточно высокую температуру, которая передается наружной поверхности металлической трубы практически неизменной. При выборе материала для тепловой изоляции такого объекта сталкиваются с такой проблемой: не каждый материал способен выдержать высокую температуру, например, 500-600⁰C. Изделия, способные контактировать с такой горячей поверхностью, в свою очередь, не обладают достаточно высокими теплоизоляционными свойствами, и толщина конструкции получится неприемлемо большой. Решение – применить два слоя из различных материалов, каждый из которых выполняет свою функцию: первый слой ограждает горячую поверхность от второго, а тот защищает трубопровод от воздействия низкой температуры наружного воздуха. Главное условие такой термической защиты состоит в том, чтобы температура на границе слоев t1,2 была приемлемой для материала наружного изоляционного покрытия.

Для расчета толщины изоляции первого слоя используется формула, уже приводимая выше:

δ = [K(tт – tо) / qF – Rн]

Второй слой рассчитывают по этой же формуле, подставляя вместо значения температуры поверхности трубопровода tт температуру на границе двух теплоизоляционных слоев t1,2. Для вычисления толщины первого слоя утеплителя цилиндрических поверхностей труб диаметром менее 2 м применяется формула такого же вида, как и для однослойной конструкции:

ln B1 = 2πλ [K(tт – t1,2) / qL – Rн]

Подставив вместо температуры окружающей среды величину нагрева границы двух слоев t1,2 и нормируемое значение плотности потока тепла qL, находят величину ln B1. После определения числового значения параметра B1 через таблицу натуральных логарифмов рассчитывают толщину утеплителя первого слоя по формуле:

Данные для расчета теплоизоляции.

δ1 = dиз1 (B1 – 1) / 2

Расчет толщины второго слоя выполняют с помощью того же уравнения, только теперь температура границы двух слоев t1,2 выступает вместо температуры теплоносителя tт:

ln B2 = 2πλ [K(t1,2 – t0) / qL – Rн]

Вычисления делаются аналогичным образом, и толщина второго теплоизоляционного слоя считается по той же формуле:

δ2 = dиз2 (B2 – 1) / 2

Такие непростые расчеты вести вручную очень затруднительно, при этом теряется много времени, ведь на протяжении всей трассы трубопровода его диаметры могут меняться несколько раз. Поэтому, чтобы сэкономить трудозатраты и время на вычисление толщины изоляции технологических и сетевых трубопроводов, рекомендуется пользоваться персональным компьютером и специализированным программным обеспечением. Если же таковое отсутствует, алгоритм расчета можно внести в программу Microsoft Exel, при этом быстро и успешно получать результаты.

Формула для отдельно взятой трубы

С позиции геометрии, труба представляет собой прямой круговой цилиндр.

Объем такого объекта равен площади сечения умноженной на длину:

V = l * S

Площадь сечения трубы, имеющей форму круга с известным диаметром, вычисляют по формуле:

S = π * d 2 / 4

Итоговая формула объема трубы с известными внутренним диаметром и длиной будет иметь следующий вид:

V = π * l * d 2 / 4

Если единицей измерения длины и диаметра трубы будет другая величина (дм, см или мм), то объем будет выражен в дм 3 , см 3 или мм 3 соответственно.

Также, хотелось показать вам нехитрый способ измерения внешнего диаметра трубы (D) без штангенциркуля. D = L / π, где L – длина окружности:

Для правильного вычисления объема труб необходимо подставить в простую формулу два параметра: длину и внутренний диаметр. Насколько точно они будут измерены или рассчитаны, настолько точным будет полученный результат.

Изоляционные материалы

Гамма средств при устройстве изоляции весьма обширна.

Их различие состоит как в способе нанесения на поверхности, так и по толщине слоя термоизоляции. Особенности  нанесения каждого вида учтены калькуляторами для подсчета изоляции трубопроводов. По-прежнему актуально использование различных материалов на основе битума с применением дополнительных армирующих изделий, например стеклоткани или стеклохолста.

Более экономичными и прочными являются полимерно-битумные составы.

Они позволяют вести быстрый монтаж а качество покрытия при этом получается долговечным и эффективным. Материал, называемый ППУ,  надежен и прочен, что позволяет его применение, как для канального, так и бесканального способа прокладки магистралей. Используется также жидкий пенополиуретан, наносимой на поверхность по ходу монтажа, а также и другие материалы:

• полиэтилен как многослойная оболочка, наносится в условиях промышленного производства для гидроизоляции;стекловата различной толщины, эффективный утеплитель из-за своей невысокой стоимости при достаточной прочности;для теплотрасс эффективно используются минеральные ваты расчетной толщины для утепления труб различных диаметров.

Калькулятор расхода рулонной битумной изоляции для труб

Как правильно рассчитать расход гидроизоляции на трубу.

Для гидроизоляции трубы усиленного и/или весьма усиленного типа мы будем применять такие материалы:

1. Грунтовка асмольная жидкая.
2. Битумно-полимерная (или аналоги) лента с липким слоем.

Перед началом нанесения изоляции нам нужно понимать как правильно рассчитать расход изоляции (ленты и праймера) на изолируемый участок трубопровода.

Исходные данные необходимые для расчета:

1. Диаметр трубы.
2. Протяженность участка.
3. Тип изоляции согласно ГОСТ / ДСТУ: усиленный или весьма усиленный тип.

Расчет изоляции на трубу — формула.

Рассчитаем площадь поверхности трубы по формуле:

S = π × d × h

• S — площадь поверхности участка трубы.
• π ≈ 3,14
• d — диаметр трубы.
• h — длина участка трубы.

Расход битумной ленты толщиной в 1,8 мм на 1 метр квадратный.

Весьма усиленная гидроизоляция (ВУС):

m = S × 4 кг/м² — расход ленты на квадрат поверхности ВУС изоляции

Усиленная гидроизоляция (УС):

m = S × 2,5 кг/м² — расход ленты для изоляции усиленного типа

• m — масса ленты.
• S — площадь изолируемой поверхности.

Расход грунтовки

300 мл/м²

Важно: расчеты совпадают с фактическим объемом материалов при условии соблюдения технологии нанесения изоляции. А именно:

• лента для ВУС изоляции наносится в нахлест 50% за один проход;
• лента для ВУ изоляции наносится в нахлест от 5% до 10%, образуя узкую полосу нахлеста на стыках;
• грунтовка наносится лишь на поверхность трубы (металла) тонким ровным слоем до 2 мм.

Метод определения по заданной величине снижения температуры теплоносителя

Материалы для теплоизоляции труб по СНиП.

Задача такого рода часто ставится в том случае, если до конечного пункта назначения транспортируемая среда должна дойти по трубопроводам с определенной температурой. Поэтому определение толщины изоляции требуется произвести на заданную величину снижения температуры. Например, из пункта А теплоноситель выходит по трубе с температурой 150⁰C, а в пункт Б он должен быть доставлен с температурой не менее 100⁰C, перепад не должен превысить 50⁰C. Для такого расчета в формулы вводится длина l трубопровода в метрах.

Вначале следует найти полное сопротивление теплопередаче Rп всей теплоизоляции объекта. Параметр высчитывается двумя разными способами в зависимости от соблюдения следующего условия:

Если значение (tт.нач – tо) / (tт.кон – tо) больше или равно числу 2, то величину Rп рассчитывают по формуле:

Rп = 3.6Kl / GC ln [(tт.нач – tо) / (tт.кон – tо)]

В приведенных формулах:

• K – безразмерный коэффициент дополнительных потерь теплоты через крепежные элементы или опоры (Таблица 1);
• tт.нач – начальная температура в градусах транспортируемой среды или теплоносителя;
• tо – температура окружающей среды, ⁰C;
• tт.кон – конечная температура в градусах транспортируемой среды;
• Rп – полное тепловое сопротивление изоляции, (м2 ⁰C) /Вт
• l – протяженность трассы трубопровода, м;
• G – расход транспортируемой среды, кг/ч;
• С – удельная теплоемкость этой среды, кДж/(кг ⁰C).

Теплоизоляция стальной трубы из базальтового волокна.

В противном случае выражение (tт.нач – tо) / (tт.кон – tо) меньше числа 2, величина Rп высчитывается таким образом:

Rп = 3.6Kl [(tт.нач – tт.кон) / 2 – tо ] : GC (tт.нач – tт.кон)

Обозначения параметров такие же, как и в предыдущей формуле. Найденное значение термического сопротивления Rп подставляют в уравнение:

ln B = 2πλ (Rп – Rн), где:

• λ – коэффициент теплопроводности утеплителя, Вт/(м ⁰C);
• Rн – сопротивление теплопередаче на наружной поверхности изоляции, (м2 ⁰C) /Вт.

После чего находят числовое значение В и делают расчет изоляции по знакомой формуле:

δ = dиз (B – 1) / 2

В данной методике просчета изоляции трубопроводов температуру окружающей среды tо следует принимать по средней температуре самой холодной пятидневки. Параметры К и Rн – по приведенным выше таблицам 1,2. Более развернутые таблицы для этих величин имеются в нормативной документации (СНиП 41-03-2003, Свод Правил 41-103-2000).

Калькулятор расчета термоизоляции труб отопления при наружной прокладке

В частном строительстве могут случиться ситуации, когда котельная расположена в основном здании, но от него требуется провести теплотрассу к другой постройке – жилой, технической, подсобной, сельскохозяйственной и т.п. Получается, что некоторые участки трубы проходящие, например, через неотапливаемые помещения, через подвалы или чердаки, проложенные в подземных каналах а иногда – и просто на открытом воздухе, чтобы не допустить ненужных потерь тепловой энергии потребуют дополнительной термоизоляции.

Цены на термоизоляцию для труб

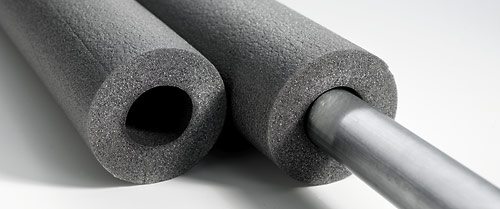

Удобнее всего, конечно, использовать готовые утеплительные полуцилиндры, но если такой возможности нет, то можно применить и минеральную вату. Найти требуемые значения толщины утеплителя несложно – для этого есть соответствующие таблицы. Проблема в том, что любой волокнистый утеплитель при таком использовании со временем обязательно даст усадку, и его толщины может стать недостаточно. Предусмотреть этот нюанс поможет калькулятор расчета термоизоляции труб отопления при наружной прокладке.

Для расчетов потребуются некоторые табличные данные – они указаны ниже, с соответствующими пояснениями.

Табличные данные для расчета и пояснения по его проведению

Точный расчет подобного утепления теплотрассы – это весьма сложные вычисления, и проводит их нет необходимости, так как основные показатели давно определены и сведены в таблицы. Ниже представлена таблица, которую с успехом можно использовать при утеплении теплотрасс минеральной ватой для практически всей Европейской части России. При желании, для районов с более суровым или, наоборот, мягким климатом можно найти свои значения, вбив в поисковике «СП 41-103-2000».

Наружный диаметр трубы, мм	Температурный режим теплоносителя, °С
подача	обратка	подача	обратка	подача	обратка
65	50	90	50	110	50
Толщина минераловатной изоляции, мм
45	50	50	45	45	40	40
57	58	58	48	48	45	45
76	67	67	51	51	50	50
89	66	66	53	53	50	50
108	62	62	58	58	55	55
133	68	68	65	65	61	61
159	74	74	64	64	68	68
219	78	78	76	76	82	82
273	82	82	84	84	92	92
325	80	80	87	87	93	93

Любая минеральная вата при накручивании на трубы обязательно со временем даст усадку. Можно, конечно, «намотать» ее с большим запасом, но это нерентабельно, а кроме того, СНиП определяет и предельно допустимые максимальные толщины утепления:

Наружный диаметр трубопровода, мм	Предельная толщина термоизоляции трубы, мм, при температуре носителя
до +19°С	+20°С и более
18	80	80
25	120	120
32	140	140
45	140	140
57	150	150
76	160	160
89	180	170
108	180	180
133	200	200
159	220	220
219	230	230
273	240	230
325	240	240

предельная толщина

Лучше всего – провести вычисления, в которых учтен коэффициент уплотнения материала и диаметр утепляемой трубы. Для этого есть соответствующая формула, которая и заложена в предлагаемый калькулятор.

А коэффициент уплотнения несложно определить из следующей таблицы:

Характеристики прокладки сетей и нормативной методики вычислений

Выполнение вычислений по определению толщины теплоизоляционного слоя цилиндрических поверхностей — процесс достаточно трудоемкий и сложный

Если вы не готовы доверить его специалистам, следует запастись вниманием и терпением для получения верного результата. Самый распространенный способ расчета теплоизоляции труб — это вычисление по нормируемым показателям тепловых потерь. Дело в том, что СНиПом установлены величины потерь тепла трубопроводами разных диаметров и при различных способах их прокладки:

Дело в том, что СНиПом установлены величины потерь тепла трубопроводами разных диаметров и при различных способах их прокладки:

Схема утепления трубы.

• открытым способом на улице;
• открыто в помещении или тоннеле;
• бесканальным способом;
• в непроходных каналах.

Суть расчета заключается в подборе теплоизоляционного материала и его толщины таким образом, чтобы величина тепловых потерь не превышала значений, прописанных в СНиПе. Методика вычислений также регламентируется нормативными документами, а именно — соответствующим Сводом Правил. Последний предлагает несколько более упрощенную методику, нежели большинство существующих технических справочников. Упрощения заключены в таких моментах:

Потери теплоты при нагреве стенок трубы транспортируемой в ней средой ничтожно малы по сравнению с потерями, которые теряются в слое наружного утеплителя. По этой причине их допускается не учитывать.
Подавляющее большинство всех технологических и сетевых трубопроводов изготовлено из стали, ее сопротивление теплопередаче чрезвычайно низкое. В особенности если сравнивать с тем же показателем утеплителя

Поэтому сопротивление теплопередаче металлической стенки трубы рекомендуется во внимание не принимать.

Изоляционные материалы

Гамма средств при устройстве изоляции весьма обширна. Их различие состоит как в способе нанесения на поверхности, так и по толщине слоя термоизоляции. Особенности нанесения каждого вида учтены калькуляторами для подсчета изоляции трубопроводов. По-прежнему актуально использование различных материалов на основе битума с применением дополнительных армирующих изделий, например стеклоткани или стеклохолста.

Более экономичными и прочными являются полимерно-битумные составы. Они позволяют вести быстрый монтаж а качество покрытия при этом получается долговечным и эффективным. Материал, называемый ППУ, надежен и прочен, что позволяет его применение, как для канального, так и бесканального способа прокладки магистралей. Используется также жидкий пенополиуретан, наносимой на поверхность по ходу монтажа, а также и другие материалы:

• полиэтилен как многослойная оболочка, наносится в условиях промышленного производства для гидроизоляции;
• стекловата различной толщины, эффективный утеплитель из-за своей невысокой стоимости при достаточной прочности;
• для теплотрасс эффективно используются минеральные ваты расчетной толщины для утепления труб различных диаметров.

Монтаж изоляции

Расчет количества изоляции во многом зависит от способа ее нанесения. Это зависит от места применения – для внутреннего или наружного изолирующего слоя. Его можно выполнить самостоятельно или использовать программу – калькулятор для расчета теплоизоляции трубопроводов. Покрытие по наружной поверхности используется для водяных трубопроводов горячего водоснабжения при высокой температуре с целью ее защиты от коррозии. Расчет при таком способе сводится к определению площади наружной поверхности водопровода, для определения потребности на погонный метр трубы.

Для труб для водопроводных магистралей применяется внутренняя изоляция. Основное ее назначение – защита металла от коррозии. Ее используют в виде специальных лаков или цементно-песчаной композиции слоем толщиной несколько мм. Выбор материала зависит от способа прокладки – канальный или бесканальный. В первом случае на дне отрытой траншее размещаются бетонные лотки, для размещения. Полученные желоба закрываются бетонными же крышками, после чего канал заполняется ранее вынутым грунтом.

Бесканальная прокладка используется, когда рытье теплотрассы не представляется возможным. Для этого нужно специальное инженерное оборудование. Расчет объема тепловой изоляции трубопроводов в онлайн-калькуляторах является достаточно точным средством, позволяющим рассчитать количество материалов без возни со сложными формулами. Нормы расхода материалов приводятся в соответствующих СНиП.

Виды изоляционных материалов

Для выполнения изоляции трубопроводов используются различные материалы. Они отличаются по типу нанесения, толщине слоя и по своим характеристикам. К выбору следует относиться внимательно. Битумные покрытия еще не так давно считались самыми востребованными. В некоторых случаях трубу может дополнительно защищать стеклохолст. Битумные материалы используются для теплоизоляции подземных линий. Они препятствуют возникновению коррозии. Рабочие условия следующие: при обычной наружной прокладке -40/+65°C, для подземного глубинного использования -5/+30°C.

Таблица изоляции медных и стальных труб.

В целях экономии можно применять полимерно-битумные композиции. Монтаж быстрый, качество изоляции трубопровода получается высоким. ППУ — надежный и прочный материал, который может быть использован во время бесканальной или канальной прокладки коммуникаций, для надземного трубопровода. Получается прокладка «труба в трубе». Процесс работ простой, с ним справится даже новичок. Пенополиуретан в жидком виде наносится на поверхность, после чего он застывает, образуя прочную и крепкую скорлупу.

Антикоррозионная, полиэтиленовая изоляция — это многослойное покрытие, которое наносится только в промышленных условиях. Такие трубы применяются для транспортировки нефтепродуктов, газовых смесей. Стекловата сегодня применяется тоже часто. Это простой и надежный материал, который наносится просто. Расчет площади проводится без особых трудностей, но необходимо учесть толщину слоя. Минеральная вата тоже отлично подходит для теплотрасс. Материал может использоваться для утепления труб с разным диаметром.
