Как рассчитать водяной и электрический теплый пол

Определение удельной мощности теплого пола

Теперь нужно определиться с тем, как рассчитать тепло теплого пола в комнате. Эта характеристика поможет выбрать нагревательное изделие по мощности

При расчете важно учитывать:

• назначение помещения — в спальне и детской должно быть теплее, чем в кухне или коридоре;
• тип системы подогрева воздушных масс в помещении снизу — основной или дополнительный;
• количество теплопотерь;
• личные требования комфорта.

Предположим, что объект не обогревается никаким иным отопительным оборудованием, кроме электрического теплого пола, тогда расчет мощности  проводится с учетом того, что параметр установленной мощности элемента должен быть не ниже мощности потерь тепла в помещении. Но чтобы в комнате было комфортно и тепло, к полученному результату эксперты рекомендуют прибавить еще 30%. Оценить теплопотери помогут теплотехники или специальные программы (можно найти в интернет).

Приведем наглядный пример, как рассчитать теплый пол в доме или квартире. Предположим, что потери тепла в помещении составят 900 Вт. Тогда установленная мощность должна быть равна 900 Вт*1.3 (дополнительные 30%). То есть 1 170 Вт. При условии использования термоаккумулирующей стяжки лучше запас увеличить до 40%. То есть установленная мощность будет равна 1 260 Вт. Зная полезную площадь и установленную мощность элемента легко провести расчет мощности теплого пола (удельная) — будет равна произведению Sкомнаты на 1 170 Вт (1 260 Вт).

Если система подогрева воздушных масс в помещении снизу используется в качестве дополнительной, тогда для вычислений проще воспользоваться приведенной ниже таблицей.

Чтобы разобраться с тем, как рассчитать мощность теплого пола, используемого в качестве дополнительной системы обогрева, надо полезную площадь комнаты умножить на удельную мощность, выбранную из таблицы по назначению помещения.

Особенности расчета теплого водного пола

Передвигаться босиком по теплой поверхности в собственном доме или квартире гораздо приятнее, чем по холодному покрытию, поэтому в последние годы многие владельцы недвижимости отдают предпочтение системе отопления, получившей название «теплый пол». Такая конструкция позволяет обеспечить комфортное пребывание в помещениях.

На практике чаще всего монтируют водяные или электрические полы. В первом случае нагревательным элементом конструкции обогрева является горячий теплоноситель.

Водяные системы можно назвать оптимальным выбором для частных домовладений по нескольким причинам:

• они способны полноценно заменить отопление, предусматривающее использование радиаторов;
• несмотря на дороговизну при монтаже в помещении большой квадратуры, конструкции окупают себя в течение 5-6 лет и они дешевле в эксплуатации, чем электрические полы.

Что касается квартир, расположенных в многоэтажных домах, то в них установка водяных теплых систем разрешается только в новостройках и то не во всех. В других жилых зданиях монтаж таких конструкций запрещен. Дело в том, что их можно подключить только путем врезки в систему централизованного отопления, что, скорее всего, приведет к падению давления и температуры в ней.

Своими силами смонтировать теплый пол практически невозможно, поскольку предстоит не только уложить трубы в бетонную стяжку, но еще и запустить в работу оборудование, например, циркуляционный насос и газовый котел. Кроме этого, перед установкой конструкции нужно выполнить точные расчеты, что сделать могут профессионалы, обладающие специальными навыками.

С целью экономии владелец недвижимости может самостоятельно выполнить некоторые работы, например, залить стяжку. Также будет не лишним предварительный расчет, чтобы хоть приблизительно знать размер денежных затрат.

Для того, чтобы определиться с финансовой стороной проведения монтажа, можно:

1. Обратиться к мастерам, которые будут заниматься установкой системы. Им следует предоставить всю требуемую информацию и получить в итоге максимально точные сведения.
2. Отыскать в Интернете сайт с онлайн калькулятором. Такие компьютерные программы подсчитывают будущие расходы на ремонт с разной степенью точности.
3. Выполнить все вычисления самостоятельно. Правда, для этого необходимо узнать, как рассчитать водяной теплый пол правильно, иначе вычисления без обладания нужными навыками дадут только приблизительный результат. Правда этого будет достаточно для подсчета предстоящих затрат.

Что влияет на работу теплого водяного пола

Как добиться того, чтобы теплый пол действительно был таковым и создавал комфортную температуру напольного покрытия. Часто из-за большой длины контура наблюдается высокое значение гидравлического сопротивления.

Для корректной работы системы в доме с несколькими этажами, на каждом уровне устанавливают отдельный насос небольшой мощности или подключают к коллектору один насос большой мощности.

Насосная группа

Выбирая насос, учитывают расчетные данные, объем теплоносителя и давление. Однако стоит помнить, что для определения уровня гидравлического сопротивления недостаточно знать длину трубы. Учесть потребуется диаметр труб, вентили, разветвители, схему укладки и магистральные изгибы. Более точные вычисления получаются при использовании специальной компьютерной программы, в которую вводят основные показатели.

В качестве альтернативного варианта возможно использование штатного оборудования, имеющего уже известные технические характеристики. Гидравлика системы за счет маневрирования ее параметрами подгоняется под характеристики насоса.

Коллектор с установленным насосом

Выбор способа обогрева

Прежде чем приступить к дальнейшим вычислениям, нужно прояснить ряд моментов:

1. Электрические теплые полы планируется использовать в качестве самостоятельного источника тепла или предполагается совместная работа с системой водяного отопления?
2. Какой тип нагревателей планируется применять – резистивные кабели, маты, пленочные элементы либо углеродные стержни?
3. Хватает ли выделенного на здание лимита потребления электроэнергии.

Греющая кабельная система

Проектировать отопление только электрическими теплыми полами не рекомендуется по следующим причинам:

• стоимость электроэнергии довольно высокая, постоянный обогрев выльется в кругленькую сумму;
• чтобы отопить жилище, придется увеличить нагреватели теплого пола по мощности;
• температура напольного покрытия повысится до 30 °С, в комнате станет душно и некомфортно.

Контуры напольного отопления рекомендуется использовать совместно с радиаторной водяной системой, распределив нагрузку примерно 50 / 50. Подводящие трубы с теплоносителем несложно упрятать под покрытие в процессе монтажа теплых полов.

Маты — тот же кабель, закрепленный на полимерной сетке змейкой

Из перечисленных разновидностей нагревателей самые надежные – резистивные кабели и сделанные из них маты. Известный производитель кабельных систем Devi дает гарантию на работу изделий 50 лет при условии, что соблюдена технология монтажа. Греющие проводники допускается использовать непосредственно под напольным покрытием, муровать в стяжке либо в слое плиточного клея.

Пленочные нагреватели обойдутся дороже кабельных. Монолитить элементы в стяжку не рекомендуется – существует вероятность слабого прогрева. Саморегулирующиеся карбоновые стержни не отличаются надежностью – судя по отзывам пользователей, часть нагревателей быстро перегорает и мощность обогрева снижается.

Определение желаемой температуры в комнатах

Определение желаемой температуры в комнатах

Тут всё просто. Есть рекомендованные значения, на которые следует ориентироваться, или можно придумать свои. Следует учитывать также и свойства напольного покрытия.

Обычно считается, что в жилых комнатах пол должен иметь температуру 29 C°, а на расстоянии 50 см от наружных стен — 35 C°. В комнатах с высокой влажностью потребуется нагреть его до 33 C°. Деревянный паркет, который может покоробиться от перегрева, не допускает нагревания пола выше 27 C°, а ковролин, имеющий свойство задерживать тепло, позволяет поднять температуру на 4-5 градусов.

Важные нюансы при расчете теплого пола

Берясь за выяснение вопроса, как рассчитать водяной теплый пол по площади или пленочный, кабельный, нельзя забывать, что система будет функционировать эффективно, если выполняется обогрев не менее 70% от общей площади объекта. При максимальной загруженности помещения мебель стоит задуматься либо о монтаже классического отопительного оборудования, либо выбирать более мощные и менее уязвимые к перегреву греющие изделия, которые можно размещать под предметами обстановки (выгоднее рассчитать теплый водяной пол или инфракрасный, а также с применением саморегулирующегося кабеля).

Не забывают и о:

Напольное покрытие и стяжка «украдут» 6-70С тепла

Это особенно важно, если вам необходимо выяснить, как рассчитать теплый водяной пол в доме.
Обязательно учитывают шаг укладки витков греющего изделия. Рассчитывается из длины выбранного провода

Ее подбирают у производителя по установленной мощности, принцип определения которой описан выше. Если вникать в вычисления параметра шага укладки провода нет желания, тогда проще провести расчет пленочного теплого пола по полезной площади или нагревательных матов.

Не забывают об особенностях греющих изделий. Например, резистивные провода не разрезают и не наращивают. Инфракрасные изделия укладывают только «сухим» методом. Поэтому если вы не разобрались с тем, как правильно рассчитать теплый пол для комнат дома или квартиры, лучше доверить это специалистам.
Инфракрасные стержневые элементы могут размещаться под предметами обстановки, поскольку являются саморегулирующимися.

Нелегко неспециалисту грамотно (с учетом всех нюансов) выполнить расчет теплого электрического пола, используйте калькулятор онлайн на странице нашего портала. Он поможет пройти эту процедуру за несколько секунд, если вы уже измерили параметры обогреваемого помещения.

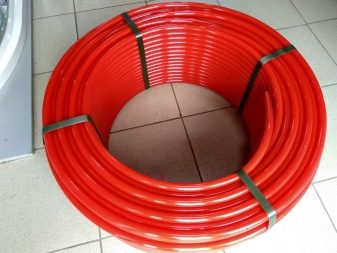

Разновидности труб

Пол представляет собой соединение труб, подключенных к коллектору. Правильные замеры данных являются основой для расчета мощности работы теплового оборудования. Чтобы рассчитать расстояние между трубами и необходимую для укладки длину, стоит ознакомиться с основными видами конструкций и их особенностями. Для монтажа теплого водяного пола используются трубы, выполненные из следующих материалов:

• Сшитый полиэтилен. Этот материал сложен в установке и имеет довольно высокую стоимость. Однако он имеет и массу преимуществ, например, обладает свойством памяти, не подвергается коррозии, устойчив к температурным изменениям.
• Медь. Один из самых стойких материалов, характеризующихся высокой прочностью, устойчивостью к коррозии. Минус в том, что медь достаточно дорога, такие трубы сложны в установке.

• Металлопластик. Достоинства материала заключаются в его экономичности, прочности и безопасности, с точки зрения экологии.
• Полипропилен. Трубы из полипропилена отличаются невысокой стоимостью при высоких технологических характеристиках, включая низкую теплопроводность.

Для расчета необходимого количества труб требуется учитывать особенности укладки, которые сделают эксплуатацию максимально эффективной:

• средний диаметр трубы – 16 мм, а толщина стяжки – 6 см;
• средний шаг укладки в контурной спирали – 10–15 см;
• длина трубы в отопительном контуре не должна превышать 100 метров, при этом стоит учитывать, что труба должна выходить и входить в коллектор без разрывов;
• расстояние между трубой и стеной должно оставаться в пределах от 8 до 25 см;

• общая длина контура должна укладываться в 100 метров при общей площади в 20 м2;
• между длинами витков стоит соблюдать разницу, не превышающую 15 метров;
• минимальное допустимое давление внутри коллектора – 20 кПа;
• чем короче трубопровод, тем меньше необходимость в установке мощного насоса, так как снижается уровень падения давления;
• температура теплоносителя на входе не должна отличаться от температуры на выходе более чем на 5 градусов.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Заключение

• Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
• Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
• Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
• Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Основные параметры для проектирования ТП

Расположение нагревательных элементов, влияющих на удельную мощность теплового пола на 1м2, проектируют, основываясь на теплофизических характеристиках строения. В этом достаточно сложном процессе, приходится учитывать множество различных факторов, в том числе:

• региональные тепловые стандарты – минимальную наружную температуру воздуха в наиболее холодный период года;
• среднюю температуру в каждой из комнат и их расположение;
• особенности строительных конструкций – материал и толщину стен, пола и потолка или межэтажных перекрытий;
• количество и тип окон, их общую площадь, коэффициент теплопотерь, во многом зависящий от разновидности установленных стеклопакетов;
• позиционирование здания относительно сторон света;
• высоту помещений, а также ряд других.

Предложенный перечень параметров, оказывающий влияние на расчет теплых полов, далеко не полный – опытный специалист теплотехник укажет еще с десяток важных теплофизических характеристик.

Тем не менее, первоочередная задача подобного проектирования заключается в подборе такой теплопроизводительности ТП, которая гарантированно сможет компенсировать все энергетические потери отапливаемого здания. Нельзя также забывать, что рекомендуется увеличивать вычисленную теоретическую мощность на 10-15% для того, чтобы тепловая установка не работала на пределе своих возможностей.

Независимо от того, будет ли выполняться расчет теплых полов своими руками либо силами профильных специалистов, во всех случаях отталкиваются от требований ГОСТ Р 55656-2013 «Энергетические характеристики зданий. Расчет использования энергии для отопления помещений». Ниже приводится упрощенная методика для самостоятельного проектирования небольшой квартирной установки обогрева полов.

Распределение тепла: особенности

Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.

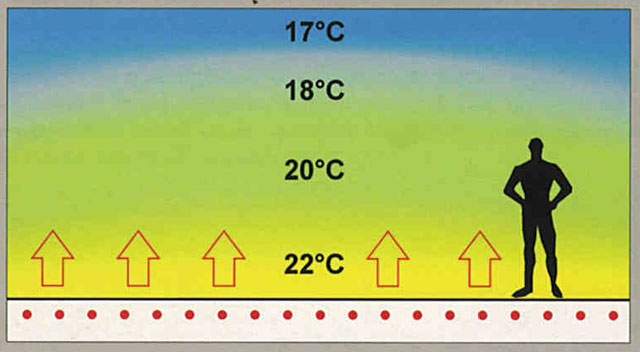

Распределение тепла от разных источников

Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.

Преимущество использования теплого пола

Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.

Роль водяного пола как основного или дополнительного источника тепла

Теплый пол в помещении в качестве отопительной системы может выполнять дополнительную или основную функцию. В качестве дополнительной системы, теплый пол влияет на комфортность поверхности напольного покрытия. В этом случае, главный источник тепла – традиционные радиаторы отопления. Для поддержания температуры теплоносителя применяется термостатический принцип регулировки.

Комбинированная система отопления

Компенсировать тепловые потери в помещении и защитить его от температурных перепадов снаружи, когда водяной пол является основным источником тепла, позволяет контроль за уровнем нагрева теплоносителя. Чем на теплее на улице, тем ниже температура теплоносителя должна быть и наоборот.

По сути, теплый пол – это низкотемпературная разновидность системы отопления и, теоретически, необходимую температура теплоносителя можно получить за счет настройки котла на минимальный нагрев. Однако обычный котел, настроенный на низкотемпературный диапазон, отличается резким снижением КПД и с экономической стороны такая система становится невыгодной.

Смесительный узел

В связи с этим существуют другие способы. Например, использование современного теплогенератора, подающего теплоноситель, нагретый до +30 – 50 градусов. При оснащении такого котла циркуляционным насосом, каждый контур имеет теплоноситель одинаковой температуры, за счет чего осуществляется наиболее эффективный с экономической точки зрения процесс обогрева дома системой «теплый пол».

Трехходовый смесительный клапан

Если котел не оснащен функцией работы в низкотемпературном режиме, то можно воспользоваться трехходовым смесительным клапаном, а необходимую температуру можно получить за счет оснащения смесительного узла термостатом.

Также стоит учитывать, что некоторые виды финишных материалов не подходят для водяного пола и могут монтироваться в тандеме с пленочными или кабельными электрическими системами обогрева.

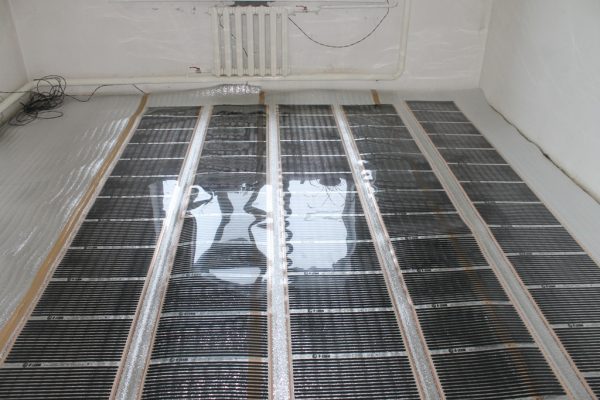

Инфракрасная пленка для теплого пола

Как сделать расчет теплого водяного пола

Рассчитать количество требуемого материала и схему монтажа трубопровода можно вручную или с помощью калькулятора расчета теплого, водяного пола

Во внимание берется мощность системы, этажность дома, тип помещения, свободная площадь и прочие данные

До того, как приступать к монтажным работам по оборудованию теплого пола, специалисты настоятельно рекомендуют составить проект, основанный на детальных расчетах. При этом вычисления можно выполнять при помощи обычного электронного калькулятора или нашего онлайн-калькулятора (есть ниже в этой статье).

Второй вариант более удобный, ведь расчеты производятся очень точно — специальная компьютерная программа моментально рассчитывает все необходимые данные. В основе ее работы лежит метод коэффициентов: берутся эталонные, уже готовые расчеты теплых полов, которые изменяются в зависимости от вносимых поправок (шага трубы, типа и толщины конкретной стяжки и пр.).

Что нужно учесть в расчетах теплых полов

Проводя математически расчеты, следует в обязательном порядке учитывать следующие критерии:

• планировку помещений;
• конструкцию и тип наружных стен;
• размер оконных проемов и вид стеклопакетов;
• расположение коллекторов;
• вид и расположение теплого генератора,
• тип напольного покрытия.

Для того чтобы определить будущую мощность теплого пола, отдельно нужно рассчитать теплопотери в помещении с учетом общей площади, средней температуры воздуха в зимний период, а также уровня влажности и вентиляции. Отдельно учитывается наличие второстепенных источников отопления в помещении.

На основании всех вышеперечисленных данных и с учетом потери тепла производятся расчеты труб и делается разметка линии прохождения теплого пола.

Определение мощности

Именно мощность является одним из основных критериев выбора подходящей системы теплого пола. Показатель напрямую зависит от типа помещения, вида отопления, а также от площади комнаты. При этом для расчета берется только так называемая полезная площадь — квадратные метры, свободные от техники и предметов мебели.

Внимание! Теплый пол может устанавливаться в качестве основного источника тепла только при условии, что обогреваемая площадь будет составлять минимум 70 % от площади всего помещения

Нагрузка на систему

Обязательно рассчитывается степень нагрузки с учетом:

• внутриквартирной температуры;
• температура подачи и обратки ;
• шага трубы (0,05—0,35);
• диаметра и материала труб ( металлопластик , сшитый полиэтилен, полипропилен, медь);
• типа напольного покрытия ( ламинат на подложке, плитка, ковролин, паркет);
• толщины стяжки.

Расчет длины и количества труб

Для максимально точных расчетов для начала следует составить схему укладки, обозначив на листе бумаги места нахождения тяжелой габаритной мебели и бытовой техники.

Кроме того, следует учитывать:

1. суммарная длина трубы 1-го контура не должна превышать 100 м;
2. при большей длине оборудуется 2-контурная система;
3. в каждом отдельно взятом помещении одного дома средняя длина труб должна быть примерно равной — максимальное отклонение 15 м.

Формула для расчета трубы: L = Ar /a + 2 x Lzu — 2 x Ld (м), где:

L — длина трубы, м;

Ar — площадь комнаты, м кв.;

a — шаг монтажа труб, м;

Lzu — длина подающих/обратных труб, м;

Ld — длина отопительных проходных труб, м.

Можно не утруждать себя расчетами, а произвести их при помощи нашего онлайн-калькулятора.

Выбор конструкции теплого пола в зависимости от рассчитанной мощности обогрева

Таблица 2. Средняя мощность теплых полов разных конструкций

Конструкция элементов теплого пола	Средняя погонная мощность (Вт/м)	Средняя удельная мощность (Вт/м²)
Резистивный кабель, 1 и 2-х жильный	8-20	100-230
Нагревательные маты	–	100-150
Пленочный инфрокрасный пол	65-230	130-230
Стержневой инфрокрасный пол	116-138	130-160

Немалое влияние на выбор конструкции теплого пола оказывает и отделочный материал верхнего, декоративного покрытия. Под плитку укладывают кабельные полы или нагревательные маты. Под легкие покрытия типа линолеумов, ламинатов и ковровых материалов подходят пленочные и стержневые конструкции. Теплый пол на основе инфрокрасных стержней можно укладывать даже под мебель.

Кабельные полы, для достижения определенной теплоотдачи укладываются с различным шагом петли. Правильный расчет укладки кабеля, обеспечивающий безопасность работы системы при оптимальном нагреве помещения, выполняется специалистами.

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления	Название объекта	Требуемая мощность
Дополнительное отопление	Кухня, жилые комнаты на первом этаже	140-150 Вт/м2
Дополнительное отопление	Кухня, жилые комнаты на втором этаже и выше	120-130 Вт/м2
Дополнительное отопление	Ванная комната	140-150 Вт/м2
Дополнительное отопление	Балкон, лоджия	180 Вт/м2
Основное отопление	Все помещения, независимо от назначения	180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку
