Калькулятор расчета материала для двускатной крыши

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

• Мауэрлат. Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.
• Стропила. Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.
• Вспомогательные элементы. Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.
• Конек. Верхнее ребро крыши, место пересечения скатов.
• Обрешетка. Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.

Основные конструктивные элементы стропильной системыИсточник kafmt.ru

Расчет системы стропил

Рассчитать требуемое сечение бруса в стропильной системе двускатной крыши можно, суммируя все нагрузки, которые действуют на нее: вес обрешетки, покрытия, осадки, давление ветра, снега.

Приблизительный расчет нагрузки от ветра и снега производится по табличным значениям СНиП с учетом температурной зоны и высоты здания. Нагрузка от снега равняется его весу, помноженного на коэффициент, который зависит от уклона ската. Все данные расчеты производят при проектировании.

А если делается монтаж стропильной системы двускатной крыши для небольшого здания, и нет проекта? Необходимо посмотреть на строительство такого же здания по соседству, сделанного по проекту, по площади крыши одинаковой с вашим сооружением. Система стропил двускатной крыши будет являться образцом.

Также можно использовать онлайн-калькулятор для двускатной крыши, он сможет помочь вам рассчитать предельную нагрузку на кровлю, необходимое количество обрешетки, углы наклона стропил, а также материалы, которые потребуются для строительства кровли этого типа при заданных размерах. На калькуляторе вы сможете рассчитать кровлю из таких часто используемых материалов, как ондулин, шифер, металлочерепица, битумная, цементно-песчаная и керамическая черепица, и иных кровельных материалов.

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Чертеж стропильной системы

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш:

Односкатная.

Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкцийИсточник remokna.in.ua

Двускатная (щипцовая).

Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами).

В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды.

Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

Вальмовая (четырехскатная).

Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты.

Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее.

Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

Многощипцовая.

Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планированиеИсточник yandex.ru

Мансардная.

Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

• Профнастил.
• Металлочерепица.
• Мягкая (рулонная) кровля.
• Фальцевое покрытие (стальное, алюминиевое или медное).
• Черепица. Керамическая (штучная), гибкая (мягкая) черепица Шинглас, цементно-песчаная, композитная.
• Шифер (в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)Источник amvita.ru

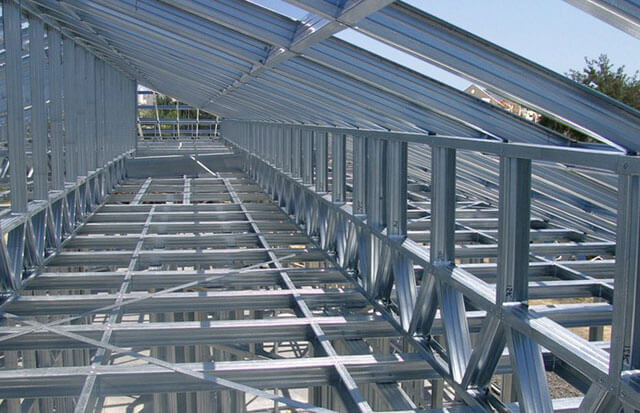

Металлические стропильные системы

При возведении частного дома к применению стропильной системы из металла прибегает крайне редко, потому что металлический каркас нужно устанавливать с использованием сварки, а это несколько усложняет процесс. Естественно, что изготовление конструкции можно осуществит и на производственных мощностях, но в данном случае без привлечения спецтехники не обойтись. Проект металлической кровли должен быть создан с максимальной точностью с соблюдением точных размеров всех элементов, так как в процессе возведения подогнать их до нужных размеров уже не представится возможности.

У металлических систем стропил много своих плюсов. Во время эксплуатации не возникает прогиб стропил даже на больших пролетах и без монтажа дополнительных узлов для улучшения прочности и надежности. Стальные стропила могут укладываться на пролеты, превышающие 10 м, при этом под расчетными нагрузками прогиб не возникнет.

Кроме того, проводить расчет стального каркаса для кровли нужно, исходя из данных по прочности элементов конструкции, определяющейся их формой и толщиной. Учитывайте также длину пролетов и уклон скатов. Мауэрлат из стали для системы стропил должен быть тщательно закреплен на верхушке стены.

Вышеизложенный материал позволит вам подробно разобраться в том, как рассчитать стропильную ногу, так что вы без проблем сможете выполнить все строительные работы на данном этапе, и у вас появится свой пример расчета стропильной системы.

Требования к конструкционным элементам стропильных систем

Элементы стропильных систем, как правило, изготавливают из древесины хвойных пород с влажностью не более 20 процентов. Высокое содержание смолистых веществ в таком материале обеспечивает длительный срок службы всей конструкции. Тем не менее, все деревянные элементы следует дополнительно обрабатывать защитными растворами, предотвращающими преждевременное гниение, повреждение насекомыми, а также уменьшающими горючесть древесины.

В процессе эксплуатации стропильные конструкции испытывают различного рода нагрузки, с целью уменьшения негативного влияния которых может понадобиться применение дополнительных усиливающих элементов. В зависимости от продолжительности воздействия все эти нагрузки делят на две категории: постоянные и временные.

Под постоянными понимают нагрузки, которые создаются собственным весом стропильной конструкции, весом обрешетки, кровельных, теплоизоляционных и отделочных материалов. Эти нагрузки практически не изменяются в процессе эксплуатации кровли, поэтому перед тем, как рассчитать стропильную систему, их следует точно измерить и учесть.

Временные же нагрузки подразделяются на две подкатегории:

• кратковременные – вес рабочих, производящих кровельные строительно-ремонтные работы, а также вес используемого ими оборудования и инструментов. Помимо этого, в разряд кратковременных нагрузок включают давление снежных масс на кровлю и ветровые нагрузки;
• особые – это редко возникающие нагрузки, вызванные форс-мажорными обстоятельствами, например, землетрясениями.

Как рассчитать снеговую нагрузку

При возведении кровли чрезвычайно важно знать, как правильно рассчитать стропильную систему целом, и снеговую нагрузку на нее в частности. Это чрезвычайно важный фактор, который нельзя упускать из виду, ведь при неправильно спроектированной конструкции во время сильных снегопадов может обрушиться вся крыша (подробнее: «Расчет снеговой нагрузки на кровлю и ее особенности»).

Для расчета значения нагрузки, создаваемой снежными массами на кровлю, используется следующая формула:

S=Sg*µ, где

Sg – табличное значение массы квадратного метра снежного покрова на горизонтальной поверхности земли;

µ — коэффициент, позволяющий определить переход от веса снежного покрова на земле к нагрузке, создаваемой снежной массой на кровельное покрытие

Значение данного коэффициента определяется в зависимости от углов уклона скатов крыши. Так, при углах уклона, не превышающих 25 градусов, µ принимается равным 1; при углах наклона от 25 до 60 градусов значение µ составляет 0,7

В тех случаях, когда угол уклона ската крыши больше 60 градусов, нагрузка, создаваемая снежным покровом на кровлю, не принимается во внимание при расчете ввиду ее незначительности.

Как рассчитать ветровую нагрузку

В местностях, где дуют сильные ветра (например, в степных или прибрежных районах), особое внимание должно уделяться вопросу, как рассчитать стропила на крышу с учетом создаваемых этими ветрами нагрузок.

Для этого пользуются следующей формулой:

W=Wo*k, где

Wo – нормативное значение ветровой нагрузки для конкретного ветрового района, которое можно найти в специальных таблицах;

k — коэффициент, позволяющий учитывать изменение ветрового давления в зависимости от высоты. Значение этого коэффициента также берется из таблицы, составленной с учетом местностей.

В таблице все местности разделены на две группы:

• открытые прибрежные районы, пустыни, тундры, степи и лесостепи;
• городские районы, лесные массивы и иные районы, территория которых равномерно покрыта препятствиями высотой не менее десяти метров.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!
Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Ограничения в использовании онлайн калькулятора

Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.

Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:

Определение общего количества кровельного материала

Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.

Видео описание

О расчете двускатной крыши бесплатным калькулятором в следующем видео:

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

Определение уклона для кровли

Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

Расчет кровли: как избежать ошибок

В расчетах можно пойти одним из следующих путей:

• Расчет кровли провести вручную. При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.
• Расчет кровли провести в онлайн сервисе. При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.
• Расчет кровли калькулятором проконтролировать вручную. Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

Проверка результатов расчета потребует времени и внимательностиИсточник transsib6.ru

Профессиональный расчет кровли. Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий.

Положительные свойства вальмовой кровли

Преимущества возведения четырехскатной кровли можно оценивать только в сравнении с двускатной стропильной системой. В ее конструкции отсутствуют щипцы и фронтоны (вертикальные торцевые поверхности). Это помогает в разы уменьшать показатель такой категории, как сопротивление воздуха. Эта техническая особенность особенно актуальна в тех регионах, где часто присутствуют ветра с резкими порывами или ураганы. Если при оформлении кровли используются карнизные свесы, они при такой конструкции, как показала практика, держатся намного дольше и не разрушаются.

Около опорной балки конька у вальмовой крыши образуются угловые ребра. Они имеют высокую жесткость. Поэтому деформироваться скаты могут только при очень высокой механической или физической нагрузке. Нужно приложить колоссальные усилия для того, чтобы повредить вальмовую крышу.

Классическая вальмовая крышаИсточник rsm-dom.ru

Замечено, что в регионах с большим количеством осадков одноэтажный дом с вальмовой крышей – лучший из возможных вариантов возведения малоэтажных зданий. Площадь кровли у четырехскатной крыши больше, чем у двускатной кровли. Особенность конструкции каркаса такова, что она позволяет отвесы карниза спускать за пределы несущих стен. Таким способом часто при строительстве формируется козырек, который надежно защищает фасадную отделку от воздействия атмосферных осадков.

Четырехскатный каркас можно покрывать любым кровельным материалом, но строители предпочитают использовать для обозначенных целей мягкие по текстуре продукты.

Есть и минусы у описываемого выбора. У конструкции вальмовой крыши больше элементов, чем у простой двускатной. На ее создание уходит больше материалов, требуется большее количество времени. Собрать ее способен только опытный мастер. Его услуги стоят недешево. Все это увеличивает в разы конечную смету проекта. Это обстоятельство нужно обязательно учитывать.

Пространство под вальмовой крышейИсточник red-fasad.ru

Геометрия пространства под четырехскатной кровлей очень сложная. Это формирует определенные трудности при организации жилой мансарды. Если оно все же используется, и на крыше появляются мансардные, их во время дождя придется постоянно держать закрытыми. Иначе в комнате появятся большие лужи.

Площадь мансарды, организуемой в чердачном помещении вальмовой крыши, будет в два раза меньше той, что образуется под обычной двускатной кровлей.

Если в вальмовой крыше нужно будет сделать слуховое окно, то для его создания специалисты советуют выбирать конструкцию под названием «Летучая мышь».

Слуховое окно «Летучая мышь»Источник memphite.com

Установка стропильной системы

Считается, что поднятие наверх всех материалов является самой сложной процедурой. Однако новые технологии и методики обеспечивают сборку стропильной конструкции на земле с последующим ее подъемом на кровлю. Устройство надежной стропильной конструкции предполагает использование только качественного материала.

Стропильная нога имеет стандартный размер 50х150х6000 мм. При превышении длины балки расчетного показателя в 6 м ширина доски должна быть 180 мм. В случае игнорирования этого показателя не избежать надлома балки вследствие собственного веса.
Следующим этапом является монтаж стропил – временное крепление посредством стяжки

При этом важно соблюдение точности шага балок. Его обязательно указывают в проектной документации

После монтажа стропильных ног осуществляют крепление конька. Его производят уголком, скобами из металла или болтами.

Последний вариант особенно популярен, так как зарекомендовал себя как весьма надежный способ. В случае комбинации висячих и наклонных стропил следующей процедурой является обустройство промежуточных опор для наклонных балок.

Установка мауэрлата

Вследствие чего этот элемент применяется как своеобразная подложка под конструкцию стропил, которая размещается по длинной стороне постройки. Возможное провисание балок исключается благодаря специальной решетчатой конструкции из стоек, ригеля, подкосов. Такая конструкция использует обычные доски (150х25 мм).

Мауэрлат укладывается по верхнему краю несущих стен с обеих сторон (внутренней и внешней). Необходимо обеспечить максимально прочное крепление, чтобы исключить отрыв элемента от стены под воздействием силы ветра. Брусья укладываются поверх слоя гидроизоляции – от верха перекрытия.

Под балки двухскатной крыши мауэрлат подкладывается отдельными частями. Все составляющие соединяются металлическими планками и болтами. Итак, система двухскатной стропильной крыши является прочной, надежной конструкцией для строения. Она обеспечивает легкость и стойкость кровли, особенно в российских климатических условиях.

Самым оптимальным методом является чередование наклонных и висячих стропил. При утеплении и гидроизоляции чердачного пространства стропильная система двухскатной крыши позволяет использовать чердак как жилое помещение.

https://youtube.com/watch?v=fOlIW8FXVP8

Виды стропильных систем

Конструктивные системы стропильной кровли могут быть трёх видов:

1. Наслонные стропила.
   Стропила опираются по двум сторонам. Снизу – на мауэрлат, сверху – на ригель. В качестве промежуточных опор могут использоваться стойки и подкосы. Чаще всего используются в зданиях с небольшим расстоянием между торцами или при возможности поставить стойки или стену посередине мансарды.
   При больших пролётах стропил (больших расстояниях между продольными стенами) могут дополнительно использоваться стойки, подкосы или затяжки.
   Наслонные стропила просты в расчётах.
   Обычно самым мощным элементом такой системы является ригель, который несёт на себе половину нагрузки от всей конструкции кровли.
2. Висячие стропила.
   При отсутствии возможности использования ригеля в качестве верхней опоры, разумно использовать эту стропильную систему.
   Висячие стропила опираются только на мауэрлат, а в верхней точке соединяются между собой с помощью накладки.
   Эта стропильная система работает под нагрузкой как ферма. Наибольшее давление приходится на наружные стены. Возникает горизонтальная сила – распор, которая может привести к смещению стен. В конструкции висячих стропил распорное усилие воспринимает затяжка, которая стягивает стропильные ноги и не даёт им разъезжаться.Висячие стропила классифицируются в зависимости от месторасположения затяжки:1) Треугольная трёхшарнирная арка.
   Затяжка и стропила образуют треугольник. Затяжка располагается в уровне перекрытия;2) Треугольная трёхшарнирная арка с подвесом.
   При большом пролёте стропил затяжка может не пройти по требованиям прогиба. Чтобы предотвратить её провисание, затяжку подвешивают к коньку. Но при такой системе, так же, как и при системе наслонных стропил, посередине мансарды образуется ряд стоек;3) Треугольная трёхшарнирная арка с приподнятой затяжкой.
   Затяжка располагается чаще всего в уровне потолка мансардного помещения. Такая схема менее выгодна с точки зрения работы конструкции. Чем выше расположена затяжка, тем больший распор она воспринимает.
   Висячие стропила должны рассматриваться как треугольная ферма, что усложняет расчёт.
3. Комбинированные стропила.
   К комбинированной системе можно отнести распорные наслонные стропила. Они нуждаются как в установке ригеля, так и в затяжке. В отличие от предыдущих вариантов, в которых стропила к мауэрлату крепятся шарнирно, здесь стропильная нога крепится жёстко, поэтому в системе возникает распор. Для такой системы мауэрлат должен быть надёжно прикреплен к стене, а сама стена быть прочной и толстой. Отличным вариантом стане выполнение по периметру железобетонного пояса.

Количество материала

Правильно рассчитав углы наклона стропильно-обрешёточного каркаса (и кровельного настила), сечение (поперечный размер) стропильного бруса, расчёт количества экземпляров доски для стропил выполняют по несложной схеме.

1. Если конструкция вальмовая, здесь учитывают и протяжённость 4-х направляющих, и основной настил крыши элементов.

2. Полученные значения отличных друг от друга по длине элементов складывают между собой. Сумма боковых направляющих для вальмовой крыши умножается на 2, так как с каждой из обеих сторон их длина и число одинаковы.

3. Этот общий результат прибавляют к величине, равной произведению числа одинаковых стропильных элементов, располагающихся параллельно крыше.

4. Учитывают количество остальных разных по длине стропил, лежащих спереди и сзади крыши. Полученные значения складывают.

Расчёт простой двускатной крыши упрощён. Общая длина стропил равна сумме длин одинаковых элементов с 2-х сторон крыши.

Что рассчитывают на онлайн калькуляторе: виды и возможности

Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:

Стандартный калькулятор для расчета крыши

Наиболее распространенный, позволяет получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы).

Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.

Фрагмент онлайн калькулятора расчета вальмовой крышиИсточник citymang.ru

Строительный калькулятор

Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа.

Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.

Как рассчитать снеговую нагрузку

Расчет стропильной конструкции крыши необходимо проводить строго, исходя их переменных нагрузок, которые могут возникать в той или иной местности. Например, в нашей стране во время зимы выпадает определенное количество осадков в виде снега, что нужно обязательно учитывать.

На фото можно увидеть карту снеговых нагрузок. Можно сделать вывод, что в нашей местности выпадает очень много снега. Таким образом, к нагрузке кровли прибавляется не только кровельные системы, но и определенная масса снега. Данную нагрузку рассчитывают по формуле: S=Sg x µ.

• S обозначает снеговую нагрузку;
• Sg обозначает массу снегового покрова. В этом случае учитывается его вес на 1 кв. метр горизонтальной поверхности. Данный показатель у каждого дома разный, на это влияет его месторасположение. Коэффициент можно узнать в строительных нормах и правилах для стропильных систем.
• µ обозначает поправочный коэффициент. Его значение зависит строго от угла наклона кровли. Коэффициент со значением 1,0 будет у крыш с наклоном в 25 градусов и меньше. Коэффициент 0,7 имеют крыши с углом наклона от 25 до 60 градусов, если крыша имеет крутые склоны, то коэффициент можно не учитывать.

Производим расчет с поправочным коэффициентом. Получается: 180 x 0,7 = 126 кг снега на 1 кв. м. Вот и получился расчет снеговой нагрузки на кровельную систему.

Размеры бруса для стропила

Конек укладывается на верхней точке, он необходим для соединения стропил. Высота конька будет зависеть от наклона крыши. Выбор материала покрытия влияет на наклон. Минимальный уклон следующий:

• металлочерепица — 15 градусов;
• шифер и черепичная кровля – 23 градуса;
• профнастил — 13 градусов;
• ондулин — 7 градусов.

Оптимальный угол 30-40 градусов наклона создает быстрый сброс снега и воды. В районах с сильными ветрами, крышу делают пологой, и в этом случае угол уклона находится в диапазоне 25-40 градусов.

Кровля не заканчивается на уровне стен, ее нужно продлить наружу на 50 см. В этом случае вода не заливается фундамент и не попадает на стену.

Расчет дополнительных параметров

Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:

• Угол наклона крыши. Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.
• Расчёт ветровой и снеговой нагрузки. Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.
• Расчет дымохода. Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).

При расчете дымохода учитывается наличие преград рядом с жильемИсточник stroim-dom.radiomoon.ru
