Расчет площади воздуховодов и фасонных изделий: правила выполнения вычислений + примеры расчетов по формулам

Причины проблем с вентиляцией

При правильных расчетах и грамотном монтаже вентилирование дома осуществляется в подходящем режиме. Это означает, что воздух в жилых помещениях будет свежий, с нормальной влажностью и без неприятных запахов.

Если же наблюдается обратная картина, например, постоянная духота, плесневый грибок в ванной комнате или другие негативные явления, то нужно проверить состояние вентиляционной системы.

Немало проблем доставляет отсутствие характерных для окон и дверей тончайших зазоров, спровоцированное установкой герметичных пластиковых конструкций. В таком случае в дом поступает слишком мало свежего воздуха, нужно позаботиться о его притоке.

Засоры и разгерметизация воздуховодов могут стать причиной серьезных проблем с удалением отработанного воздуха, который насыщен неприятными запахами, а также избыточными водяными парами.

В результате в служебных помещениях могут появиться колонии грибка, что плохо отражается на здоровье людей и может спровоцировать ряд серьезных заболеваний.

Запотевшие окна, плесень и грибок в ванной комнате, духота – все это явные признаки того, что жилые помещения вентилируются неправильно

Но бывает и так, что элементы вентиляционной системы работают прекрасно, однако описанные выше проблемы остаются нерешенными. Возможно, расчеты вентиляционной системы для конкретного дома или квартиры были проведены неправильно.

Негативно может отразиться на вентилировании помещений их переделка, перепланировка, появление пристроек, установка уже упомянутых ранее пластиковых окон и т.п. При таких существенных изменениях не помещает повторно произвести расчеты и модернизировать имеющуюся вентиляционную систему в соответствии с новыми данными.

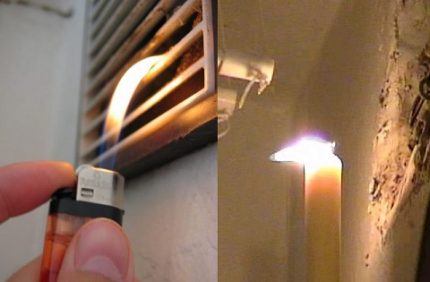

Один из простых способов обнаружить проблемы с вентилированием – проверка наличия тяги. К решетке вытяжного отверстия нужно поднести зажженную спичку или лист тонкой бумаги. Не стоит использовать для такой проверки открытый огонь, если в помещении используется газовое нагревательное оборудование.

Слишком герметичные внутренние двери могут препятствовать нормальной циркуляции воздуха по дому, рещить проблему помогут специальные решетки или отверстия

Если пламя или бумага уверенно отклоняется в сторону вытяжки, тяга имеется, если же этого не происходит или отклонение слабое, нерегулярное, проблема с отведением отработанного воздуха становится очевидной. Причиной могут быть засоры или повреждение воздуховода в результате неумелого ремонта.

Не всегда есть возможность устранить поломку, решением проблемы часто становится монтаж дополнительных средств вытяжного вентилирования. Перед их установкой также не помешает провести необходимые расчеты.

Определить наличие или отсутствие нормальной тяги в вытяжной вентиляционной системе дома можно с помощью пламени или листа тонкой бумаги

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Основные формулы аэродинамического расчета

Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.

Только не забывайте об увязке остальных ветвей системы

Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:

Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки  необходимо разместить прямоугольные диафрагмы.

Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам

Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.

Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.

Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов, приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.

Пример расчета

По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой.  Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.

Проще будет если результаты заносить в таблицу такого вида

Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:

Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.

• Записываем длину каждого участка.
• Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции. Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.

  V1=L/3600F =100/(3600*0,023)=1,23 м/с.

  V11= 3400/3600*0,2= 4,72 м/с

  Нас результат устраивает. Определяем размеры воздуховодов и скорость по этой формуле на каждом участке и вносим в таблицу.

• Начинаем расчеты потерь давления. Определяем эквивалентный диаметр для каждого участка, например первого dэ=2*150*150/(150+150)=150.  Затем заполняем все данные необходимые для расчета из справочной литературы или вычисляем: Re=1,23*0,150/(15,11*10^-6)=12210.  λ=0,11(68/12210+0,1/0,15)^0,25=0,0996 Шероховатость разных материалов разная.

• Динамическое давление Pд=1,2*1,23*1,23/2=0,9 Па тоже записывается в столбец.
• Из таблицы 2.22 определяем удельные потери давления или рассчитываем R=Pд*λ/d= 0,9*0,0996/0,15=0,6 Па/м  и заносим в столбик. Затем на каждом участке определяем потери давления на трение: ΔРтр=R*l*n=0,6*2*1=1,2 Па.
• Коэффициенты местных сопротивлений берем из справочной литературы. На первом участке у нас решетка и увеличение воздуховода в сумме их КМС составляет 1,5.
• Потери давления в местных сопротивлениях ΔРм=1,5*0,9=1.35 Па
• Находим суму потерь давления на каждом участке = 1.35+1.2=2,6 Па. А в итоге и потери давления во всей магистрали = 185,6 Па. таблица к тому времени будет иметь вид

Далее производится по тому же методу расчет остальных ветвей и их увязка. Но об этом поговорим отдельно.

Расчет воздуховодов приточных и вытяжных систем механической и естественной вентиляции

Аэродинамический
расчет воздуховодов обычно сводится
к определению размеров их поперечного
сечения,
а также потерь давления на отдельных
участках
и в системе в целом. Можно определять
расходы
воздуха при заданных размерах воздуховодов
и известном перепаде давления в системе.

При
аэродинамическом расчете воздуховодов
систем вентиляции обычно пренебрегают
сжимаемостью
перемещающегося воздуха и пользуются
значениями избыточных давлений, принимая
за условный
нуль атмосферное давление.

При
движении воздуха по воздуховоду в любом
поперечном
сечении потока различают три вида
давления:статическое,
динамическое
и полное.

Статическое
давление
определяет потенциальную
энергию 1 м3
воздуха в рассматриваемом сечении (р_ст
равно давлению на стенки воздуховода).

Динамическое
давление
– это кинетическая энергия потока,
отнесенная к 1 м3
воздуха, определяется
по формуле:

(1)

где
– плотность
воздуха, кг/м3;
– скорость
движения воздуха в сечении, м/с.

Полное
давление
равно сумме статического и динамического
давлений.

(2)

Традиционно
при расчете сети воздуховодов применяется
термин “потери
давления”
(“потери
энергии потока”).

Потери
давления (полные) в системе вентиляции
складываются из потерь на трение и
потерь в местных
сопротивлениях (см.: Отопление и
вентиляция, ч. 2.1 “Вентиляция”
под ред. В.Н. Богословского, М., 1976).

Потери
давления на трение определяются по
формуле
Дарси:

(3)

где
– коэффициент
сопротивления трению, который
рассчитывается по универсальной формуле
А.Д. Альтшуля:

(4)

где

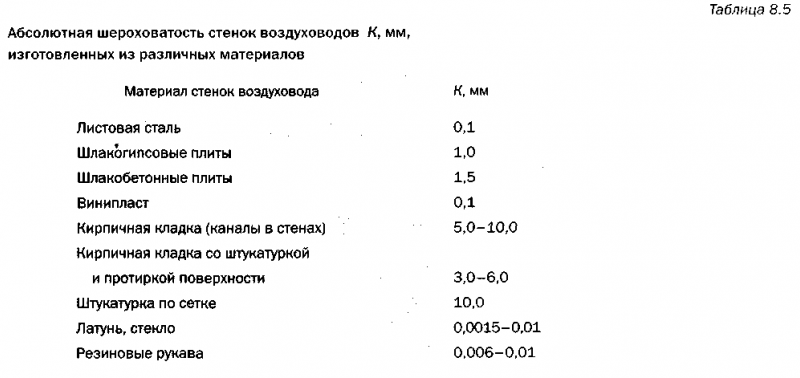

– критерий Рейнольдса; К – высота
выступов шероховатости (абсолютная
шероховатость).При
инженерных расчетах потери давления
на трение
,
Па (кг/м2),
в воздуховоде длиной /, м, определяются
по выражению

(5)

где
– потери
давления на 1 мм длины воздуховода,
Па/м [кг/(м2
* м)].

Для
определения Rсоставлены
таблицы и номограммы. Номограммы (рис.
1 и 2) построены для условий: форма сечения
воздуховода круг диаметром,
давление воздуха 98 кПа (1 ат), температура
20°С, шероховатость= 0,1 мм.

Для
расчета воздуховодов и каналов
прямоугольного сечения пользуются
таблицами и номограммами
для круглых воздуховодов, вводя при
этом
эквивалентный диаметр прямоугольного
воздуховода, при котором потери давления
на трение в
круглом
и прямоугольном
~
воздуховодахравны.

В
практике проектирования получили
распространение
три вида эквивалентных диаметров:

■ по скорости

при
равенстве скоростей

■ по
расходу

при
равенстве расходов

■ по
площади поперечного сечения

при равенстве
площадей сечения

При
расчете воздуховодов с шероховатостью
стенок,
отличающейся от предусмотренной в
таблицах или в номограммах (К = ОД мм),
дают поправку к
табличному значению удельных потерь
давления на
трение:

(6)

где
– табличное
значение удельных потерь давления
на трение;
– коэффициент
учета шероховатости стенок (табл. 8.6).

Потери
давления в местных сопротивлениях. В
местах поворота воздуховода, при делении
и слиянии
потоков в тройниках, при изменении
размеров
воздуховода (расширение – в диффузоре,
сужение – в конфузоре), при входе в
воздуховод или в
канал и выходе из него, а также в местах
установки
регулирующих устройств (дросселей,
шиберов, диафрагм) наблюдается падение
давления в потоке
перемещающегося воздуха. В указанных
местах происходит
перестройка полей скоростей воздуха в
воздуховоде и образование вихревых зон
у стенок, что сопровождается
потерей энергии потока. Выравнивание
потока происходит на некотором расстоянии
после прохождения
этих мест. Условно, для удобства проведения
аэродинамического расчета, потери
давления в местных
сопротивлениях считают сосредоточенными.

Потери
давления в местном сопротивлении
определяются
по формуле

(7)

где
–
коэффициент местного сопротивления
(обычно,
в отдельных случаях имеет место
отрицательное значение, при расчетах
следует
учитывать знак).

Коэффициентотносится
к наибольшей скорости
в суженном сечении участка или скорости
в сечении
участка с меньшим расходом (в тройнике).
В таблицах
коэффициентов местных сопротивлений
указано, к какой скорости относится.

Потери
давления в местных сопротивлениях
участка, z,
рассчитываются по формуле

(8)

где

– сумма
коэффициентов местных сопротивлений
на участке.

Общие
потери давления на участке воздуховода
длиной,
м, при наличии местных сопротивлений:

(9)

где
– потери
давления на 1 м длины воздуховода;

– потери
давления в местных сопротивлениях
участка.

Кратность воздухообмена

Этот критерий чаще всего используется для упрощенного расчета системы вентиляции. Под термином «кратность воздухообмена» (в английской терминологии air exchange rate) понимают обмен воздушных масс, выражающихся количеством за час. Причем в зависимости от способа эксплуатации помещения учитывается либо число обменов для помещения в целом, либо кратность с учетом площади (объема). Ниже приведена таблица с нормативными данными для помещений частного дома или общественного здания. При этом подразумевается, что приток воздуха идет естественным путем, а кратность считается для вытяжной вентиляции. Расчетная температура в холодный период указывается для того, чтобы при вычислениях компенсировать излишнюю сухость воздуха за счет действия отопительных приборов.

Таблица 1. Кратность воздухообмена по площади или назначению помещений.

При использовании таблицы важно обратить внимание: кратность указывается в расчете на площадь помещения, а в нашем онлайн-калькуляторе расчет ведется для объема. При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже

При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже.

Таблица 2. Кратность воздухообмена для помещений общего или специального назначения.

Применяя показатель, соответствующий жилым комнатам или спальням, равный единице, получаем требуемую производительность вентиляционной системы (м.куб./час).

Основой расчета вентиляции онлайн является формула

здесь V — объем комнаты (произведение площади на высоту), м.куб.;

Kp — кратность воздухообмена согласно санитарно-гигиеническим нормам, 1/ч.

Для жилой комнаты с площадью 20 м.кв. и высотой 2,5 м требуемая мощность вентиляции составит

L = (20 х 2,5) х 1 =50 м.куб.

При использовании данных первой таблицы расчет ведется без учета высоты помещения, то есть

здесь S — площадь помещения, м.кв.;

Kp — кратность воздухообмена согласно нормам, 1/ч.

Для тех же размеров комнаты (20 м.кв.) необходимый объем воздуха в час

L = 20 х 3 = 60 м.куб.

Данный метод вычислений дает более высокие требования к системе вентиляции, поэтому предпочтительным считается предыдущий вариант вычислений. При указании в таблице объема воздуха на помещение именно эти цифры используют для дальнейшего подбора компонентов вентиляционной системы.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м?/ч;
• коттеджи – 500-2000 м?/ч;
• офисы – 1000-10000 м?/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Очередность расчётов систем вентиляции

При определении противодействия движению воздуха принимается во внимание форма и свойства материала вентиляционных каналов, их суммарная длина, кинематическая схема, наличие разветвлений. Также выполняются дополнительные расчёты теплопотерь для сохранения благоприятных микроклиматических условий и сокращения расходов на обслуживание помещения в зимнее время

Площадь сечения рассчитывается согласно данным аэродинамического расчета воздуховодов. Учитывая полученные значения, выполняется:

• выбор наиболее приемлемого размера поперечного сечения вентиляционного канала в зависимости от скорости перемещения потока воздуха;
• установление максимально возможного снижения давления в вентиляционной системе.

Как рассчитать площадь воздуховодов через программу, вы увидите в этом видео:

Расчет квадратуры воздуховодов выполняется с помощью формул, но проще воспользоваться онлайн-калькулятором площади воздуховодов и фасонных изделий. В него уже включены все требуемые формулы и порядок вычислений. Другая положительная сторона программы расчета площади воздуховодов — это невозможность допустить ошибку по вине человека.

Явный плюс использования онлайн калькулятора – исключение человеческой ошибки

Чтобы корректно рассчитать площадь воздуховода с использованием формул, необходимо в первую очередь определить сечение фасонных частей. Чаще всего они выполняются круглой (реже в форме эллипса), квадратной или прямоугольной формы.

Калькулятор для расчета и подбора компонентов системы вентиляции

в частных домах и квартирах

Калькулятор позволяет рассчитать основные параметры вентиляционной системы по методике, о которой рассказывается в разделе Расчет систем вентиляции. С его помощью можно определить:

• Производительность системы, обслуживающей до 4-х помещений.
• Размеры воздуховодов и воздухораспределительных решеток.
• Сопротивление воздухопроводной сети.
• Мощность калорифера и ориентировочные затраты на электроэнергию (при использовании электрического калорифера).

Пример расчета, расположенный ниже, поможет вам разобраться с тем, как пользоваться калькулятором.

Пример расчета вентиляции с помощью калькулятора

На этом примере мы покажем, как рассчитать приточную вентиляцию для 3-х комнатной квартиры, в которой живет семья из трех человек (двое взрослых и ребенок). Днем к ним иногда приезжают родственники, поэтому в гостиной может длительное время находиться до 5 человек. Высота потолков квартиры — 2,8 метра. Параметры помещений:

Нормы расхода для спальни и детской зададим в соответствии с рекомендациями СНиП — по 60 м³/ч на человека. Для гостиной ограничимся 30 м³/ч, поскольку большое количество людей в этой комнате бывает нечасто. По СНиП такой расход воздуха допустим для помещений с естественным проветриванием (для проветривания можно открыть окно). Если бы мы и для гостиной задали расход воздуха 60 м³/ч на человека, то требуемая производительность для этого помещения составила бы 300 м³/ч. Стоимость электроэнергии для нагрева такого количества воздуха оказалась бы очень высокой, поэтому мы пошли на компромисс между комфортом и экономичностью. Для расчета воздухообмена по кратности для всех помещений выберем комфортный двукратный воздухообмен.

Магистральный воздуховод будет прямоугольным жестким, ответвления — гибкими шумоизолированными (такое сочетание типов воздуховодов не самое распространенное, но мы выбрали его в демонстрационных целях). Для дополнительной очистки приточного воздуха будет установлен угольно-пылевой фильтр тонкой очистки класса EU5 (расчет сопротивления сети будем вести при загрязненных фильтрах). Скорости воздуха в воздуховодах и допустимый уровень шума на решетках оставим равными рекомендуемым значениям, которые заданы по умолчанию.

Расчет начнем с составления схемы воздухораспределительной сети. Эта схема позволит нам определить длину воздуховодов и количество поворотов, которые могут быть как в горизонтальной, так и вертикальной плоскости (нам нужно посчитать все повороты под прямым углом). Итак, наша схема:

Сопротивление воздухораспределительной сети равно сопротивлению самого длинного участка. Этот участок можно разделить на две части: магистральный воздуховод и самое длинное ответвление. Если у вас есть два ответвления примерно одинаковой длины, то нужно определить, какое из них имеет большее сопротивление. Для этого можно принять, что сопротивление одного поворота равно сопротивлению 2,5 метров воздуховода, тогда наибольшее сопротивление будет иметь ответвление, у которого значение (2,5* кол-во поворотов + длина воздуховода) максимально. Выделять из трассы две части необходимо для того, чтобы можно было задать разный тип воздуховодов и разную скорость воздуха для магистрального участка и ответвлений.

В нашей системе на всех ответвлениях установлены балансировочные дроссель-клапаны , позволяющие настроить расходы воздуха в каждом помещении в соответствии с проектом. Их сопротивление (в открытом состоянии) уже учтено, поскольку это стандартный элемент вентиляционной системы.

Длина магистрального воздуховода (от воздухозаборной решетки до ответвления в помещение № 1) — 15 метров, на этом участке есть 4 поворота под прямым углом. Длину приточной установки и воздушного фильтра можно не учитывать (их сопротивление будет учтено отдельно), а сопротивление шумоглушителя можно принять равным сопротивлению воздуховода той же длины, то есть просто посчитать его частью магистрального воздуховода. Длина самого длинного ответвления составляет 7 метров, на нем есть 3 поворота под прямым углом (один — в месте ответвления, один — в воздуховоде и один — в адаптере). Таким образом, мы задали все необходимые исходные данные и теперь можем приступать к расчетам (скриншот). Результаты расчета сведены в таблицы:

Подводя итоги

Проектирование и последующий монтаж систем вентиляции – процесс трудоёмкий и не всегда выполнимый самостоятельно. Такая работа требует особых знаний и навыков. Конечно, сегодня существует множество программ, помогающих спроектировать вентиляционные магистрали, однако они не могут заменить инженерной мысли. Оптимальным вариантом будет доверить всю работу, от начала до конца, настоящим профессионалам. Но проблема в том, что в наши дни начали появляться проектные конторы, работники в которых совершенно не знакомы с инженерным делом. Хотя подобная ситуация наблюдается и в других отраслях. По этой причине прежде чем доверить какой-либо фирме разработку проекта вентиляционной системы для своего дома, постарайтесь узнать о ней как можно больше. В идеале будет пообщаться с их клиентами, дома которых уже обжиты. Только в этом случае можно надеяться на тот результат, которого вы ожидаете.

Только правильно спроектированная и выполненная вентиляционная система позволит проживать в доме с комфортом

Редакция Seti.guru надеется, что сегодняшняя статья была интересна и полезна нашему уважаемому читателю. Если у вас остались вопросы, их можно задать в обсуждениях ниже, наша команда с удовольствием на них ответит в максимально короткие сроки

Если у вас есть опыт в монтаже вентиляционных систем или их проектировании (неважно, положительный или отрицательный), просим вас поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам, делающим первые шаги в области устройства вентиляции. А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен

А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен.
