Онлайн калькулятор расчета монолитного плитного фундамента (плиты, ушп)

Рассматриваем расчет заливки плиты на примере

Итак, предположим, что площадь загородного дома должна составить 50 м 2 , причем оба этажа будут одинаковы по размерам. Для нижнего изготавливается фундамент, который может быть столбчатым или ленточным (если полы будут уложены на деревянные лаги). Стены, сложенные из строительных блоков, могут выдержать различную нагрузку в зависимости от используемого материала. Так, возводя перегородки из газобетона , их лучше заключить в устроенную по периметру комнат систему вертикальных и горизонтальных железобетонных балок, которые должны выдержать нагрузку стен второго этажа.

Вертикальные балки заливаются поэтапно, порционно, иначе застывание бетона заняло бы слишком много времени. А вот горизонтальные опорные системы могут отливаться вместе с перекрытием, главное – грамотно собрать опалубку. Исходя из площади монолитного основания второго этажа, понадобится арматурная сетка соответствующей площади. Для защиты торцов будущей плиты от промерзания по внешнему периметру этажа устанавливаются борта из того же материала, какой будет использован для стен. С внутренней стороны укладывается прокладка из твердого утеплителя. Только затем монтируется армирующая сетка. Двухслойная, если толщина перекрытия больше 15 сантиметров, и однослойная, если меньше.

Теперь коснемся расхода компонентов для бетонного раствора. Объем перекрытия получаем по формуле V = S x H, где два последних параметра площадь и толщина соответственно. Чем прочнее будет основание, тем лучше, поэтому желательно получение бетона марки 400, для чего понадобится цемент марки от 400 до 600, от значения будет зависеть коэффициент водоцементного соотношения. Подробнее разобраться в тонкостях вам поможет калькулятор цемента .

Для нашей же плиты несложно подсчитать объем по уже имеющимся данным, с учетом пропорций цемента, песка и щебня, например, 1:4:5. Связующий компонент возьмем марки 600, толщина перекрытия пусть будет 20 сантиметров, в итоге объем раствора должен быть 500.000 см 2 х 20 см = 10.000.000 см 3 или 10 кубометров. Исходя из вышеприведенной пропорции, получим приблизительно 1 тонну цемента, 4 тонны песка и 5 тонн щебня. Воды потребуется исходя из коэффициента В/Ц = 0.60, 1000 кг х 0.60 = 600 литров, опять же примерно. Разумеется, расчеты замеса гораздо более сложны.

Расчет монолитного перекрытия – учитываем все нюансы Для того, чтобы работать, смотреть видео или спокойно спать на втором этаже, в полной безопасности, нужно правильно выполнить расчет монолитного перекрытия

Основные характеризующие моменты

Установка плиты перекрытия на несущую конструкцию кровли позволяет заниматься возведением многоэтажных домов. Чтобы правильно выполнить проект здания, необходимо точно знать, какое давление выдержит выбранная плита перекрытия. Необходимо хорошо разбираться в разнообразии плит.

Прежде чем приступать к возведению многоэтажного здания, необходимо провести расчет нагрузки. От будущего веса будет зависеть подбор конструкции здания, от нагрузки зависит, какую нужно устанавливать плиту.

На производстве выпускается два вида плит:

• полнотелые;
• пустотные.

Полнотелые системы отличаются большой массой, они стоят очень дорого. Такая конструкция применяется в строительстве серьезных объектов, которые относятся к социально значимым.

При строительстве жилых домов в основном используется пустотная плита.
Надо сказать, что основные технические параметры такой плиты соответствуют всем стандартам строительства жилого помещения:

Плиту отличает:

• высокая надежность;
• малый вес.

Важнейшим преимуществом этих изделий можно назвать низкую стоимость. Это дало возможность применять такую систему намного чаще, если сравнивать ее с другими.

Для расчета перекрытия учитывается местонахождение пустот. Они располагаются таким образом, чтобы несущие характеристики изделия не были нарушены. Пустоты влияют также на звукоизоляцию помещения, его теплоизоляционные свойства.

Плита изготавливается самых разных размеров. Ее длина может достигать максимально 9,7 м при максимальной ширине – 3,5 м.

При строительстве зданий чаще всего применяются конструкции с габаритами 6 х1,5 м. Этот размер считается стандартным и наиболее востребованным. Данную систему применяют для возведения:

• высотных зданий;
• многоэтажек;
• коттеджей.

Так как вес данных плит не очень высок, их легко монтировать, для чего применяется пятитонный кран.

Армирование плиты перекрытия: основные преимущества

Современная методика, которая открывает новые возможности в строительстве, обладает важными преимуществами.

1. Отсутствует необходимость в поиске тяжелой техники, а точнее – кранов.
2. Присутствует возможность для успешного возведения конструкции любой формы.
3. Перекрытие может порадовать высоким уровнем прочности, стойкостью к любым внешним факторам.
4. Для армированной плиты в качестве опор могут использоваться дополнительные конструкции, например, стены и колонны.
5. Можно проводить армирование монолитной плиты для зданий, где влажность достигает 60%. Если же на внутренних стенах присутствует пароизоляция, влажность в помещении может составлять 75%.
6. Гарантируется оптимальный уровень звуковой изоляции.

Почему выбирают пустотные плиты перекрытия.

При строительстве как жилых, так и промышленных построек, для сооружения междуэтажных перекрытий применяются пустотные плиты перекрытия. Свое название они носят из-за наличия специальных технологических пустот, имеющих овальную или круглую форму. Благодаря наличию этих пустот увеличивается звукоизоляция и теплоизоляция материала, повышается его прочность на изгиб. Кроме того, значительно снижается вес плиты, а значит уменьшается общая нагрузка на фундамент.

Обычно верхняя часть плиты перекрытия служит полом в верхнем, а нижняя – соответственно потолком в расположенном ниже помещении.

Технология производства этих плит постоянно совершенствуется, благодаря чему эта деталь постройки может быть изготовлена со срезом торца под углом, из разных марок бетона или по параметрам заказчика.

Материал для изготовления зависит от предполагаемо нагрузки на пустотную плиту перекрытия. Это может быть тяжелый, конструкционный или плотный силикатный бетон.

Уровень качества изготовления плит позволяет дополнительно не обрабатывать или шлифовать их после монтажа. Некоторые разновидности плиты можно даже не штукатурить, достаточно будет лишь небольшого шпаклевания поверхности.

Укладка арматуры

При установке такого перекрытия достаточно важным будет правильный перекрытия. Для подобных конструкций в домашних условиях необходимо применять стальную горячекатаную арматуру, которая имеет класс А3. Диаметр подобной арматуры будет составлять приблизительно 8-14 мм в зависимости от нагрузки, расчет которой производится.

Плита обязательно должна армироваться в 2 слоя. Первая сетка прокладывается в нижней части плиты, а вторая – в верхней. Сетки будут располагаться в середине бетона. Защитный слой, который создается опалубкой, должен быть не менее чем 15-20 мм. Арматура в сетку связывается при помощи вязальной проволоки. Размеры ячеек должны быть 200×200 мм либо 150×150 мм.

Арматура в сетке должна быть цельной, без каких-либо разрывов.
В случае если будет не хватать длины арматуры, дополнительная арматура должна быть подвязана с нахлестом, который равняется 40 диаметрам арматуры. Если планируется армировать перекрытие арматурой d-10, то понадобится сделать нахлест в 400 мм. Стыки арматуры должны быть расположены в шахматном порядке, в разбежку. Края верхней и нижней арматуры в сетках необходимо связывать между собой при помощи П-образного усиления.

Нагрузки на железобетонную плиту будут передаваться сверху вниз и распределяться полностью на всю площадь покрытия. Следовательно, можно сделать следующий вывод: основной рабочей арматурой будет нижняя, которая испытывает растягивающие нагрузки. Верхняя будет получать нагрузки на сжатие. Инженерный расчет должен учитывать дополнительные арматурные усиления, однако есть и некоторые общие правила.

В процессе выполнения процедуры армирования нижней сетки дополнительную арматуру следует прокладывать в середине между несущими опорами. При связке верхней сетки над несущими опорами прокладываются усиления. Помимо того, необходима дополнительная арматура в местах скопления нагрузок и отверстий. Отдельными хлыстами делается дополнительное армирование, при этом они должны иметь длину 400-2000 мм в зависимости от ширины пролетов. Нижняя сетка усиливается в проеме между стенками.

Верхняя сетка должна усиливаться над несущими стенами. Армирование подобных конструкций своими руками в местах, в которых они опираются на колонны. Оно будет сильно отличаться от традиционного армирования. Данные участки требуют дополнительного создания объемных усилений.

Плита перекрытия заливается при помощи бетононасоса. При заливке в обязательном порядке необходимо уплотнить бетон, для чего чаще всего применяется глубинный вибратор. сопровождается его усадкой, которая будет возрастать при высыхании бетонного раствора. На его поверхности могут появляться микротрещины.

Возведение монолитного перекрытия по профнастилу

Проектируя монолитное перекрытие по профнастилу, нужно соблюдать правила и требования СНиП II-23-81 «Стальные конструкции» и СНиП -84 «Бетонные и железобетонные конструкции».

Монолитные плиты по профнастилу используются при строительстве многоэтажных общественных и производственных зданий с широким диапазоном нагрузок, если пролет и шаги конструкций нестандартны, большом количестве отверстий и проемов, во время реконструкции построек и возведения рабочих площадок. Плиты монолитного перекрытия, имеющие один пролет, с внешней арматурой в форме стального профилированного настила, открытой снизу, обладают огнестойкостью в пределах 30 мин, неразрезные плиты конструкции, у которых имеется не один пролет, с расположенной по всей длине пролета верхней арматурой — 45 мин и больше.

Для многоэтажных зданий с широким диапазоном нагрузки используются монолитные перекрытия по профнастилу.

Используемый в качестве арматуры перекрытия профнастил должен иметь защитное покрытие (оцинковку или любое другое), которое сможет обеспечить ему стойкость к коррозионным процессам. Для устройства монолитного перекрытия, которое выполняется по профнастилу, возможно применение тяжелых бетонов на мелкозернистом или обычном заполнителе, а их класс по прочности на сжатие должен быть не ниже В15. Стальные прогоны делаются сварными из прокатной листовой или профильной стали или же из прокатных двутавров.

В основе такого перекрытия лежит монолитная железобетонная плита, которая бетонируется по профнастилу и применяется в роли внешней арматуры после набора бетоном необходимой прочности. Перекрытие может опираться на железобетонные либо стальные прогоны, а также на бетонные или кирпичные стены. Пролет плиты выбирается в диапазоне от 1,5 до 6 м. Возможен больший пролет при возведении временных опор на время бетонирования и набора прочности. Профилированные листы следует стыковать по длине впритык на прогонах, без нахлестки. По ширине профнастил стыкуется с помощью нахлестки боковых граней. В целях местного или общего усиления монолитного перекрытия производится установка вспомогательной арматуры в форме отдельных стержней, сеток и каркасов.

Толщина бетона поверх профнастила не должна быть менее 30 мм, а если в конструкции пола отсутствует бетонная стяжка, то толщина должна быть не менее 50 мм.

Толщина бетонной полки монолитной плиты над профилированными листами определяется через расчет деформации и прочности, а также следуя технико-экономическим соображениям. Ее значение не должно быть меньше 30 мм, а в случае отсутствия бетонной стяжки в конструкциях пола — не меньше 50 мм. Листы профнастила направляют широкими гофрами вниз. Если поперек настила размер отверстия не превышает значение в 500 мм, тогда необходимо усиление монолитной конструкции в виде установки в примыкающие к отверстию гофры продольных стержней арматуры, которые заводятся за оси прогонов, или же в форме поперечных стержней, которые будут окаймлять отверстие, заводя их на два-три гофра за пределы подрезки с каждой стороны. Если величина отверстия поперек гофр профнастила превышает 500 мм, то необходимо предусматривать в конструкции перекрытия по контуру отверстия вспомогательные компоненты балочной клетки, которые переносят нагрузку с ослабленного участка с отверстием на прогоны.

На этапе возведения стальной профнастил является несущей конструкцией. Осуществляя расчет, узнают его жесткость и прочность как для тонкостенного стального изгибаемого элемента, который работает на нагрузку от своей массы настила, массы бетона и монтажных нагрузок, которые включают в себя массу рабочих и оборудования в процессе строительства монолитного перекрытия. Во время эксплуатации несущей конструкцией выступает монолитная железобетонная плита перекрытия, в которой профилированные листы применяются в качестве внешней рабочей арматуры.

Расчет монолитного перекрытия пример

Ручной расчёт требуемого армирования несколько громоздок. Особенно это касается определения прогиба с учетом раскрытия трещин. Нормы допускают образование в растянутой зоне бетона трещины с жестко регламентируемой шириной раскрытия. На глаз они совершенно не заметны, речь о долях миллиметра. Проще смоделировать несколько типичных ситуаций в программном комплексе, выполняющем расчёты строго в соответствии с действующими строительными нормами.  Как же произвести расчет устройства монолитных перекрытий?

В расчёте приняты следующие нагрузки:

1. Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
2. Вес конструкции пола 150 кг/м2.
3. Полезная нагрузка 300 кг/м2.
4. Вес перегородок (усредненный) 150 кг/м2.

Общий вид расчетной схемы.

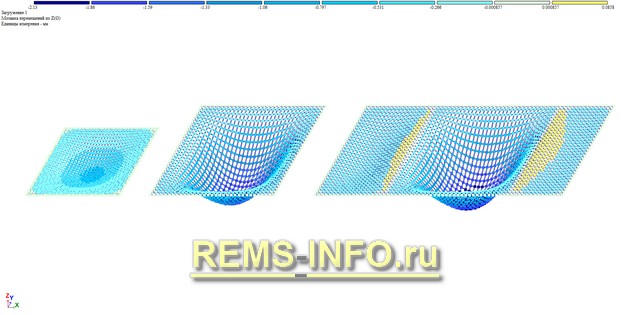

Схема деформации плит под нагрузкой.

Эпюра моментов Му.

Эпюра моментов Мх.

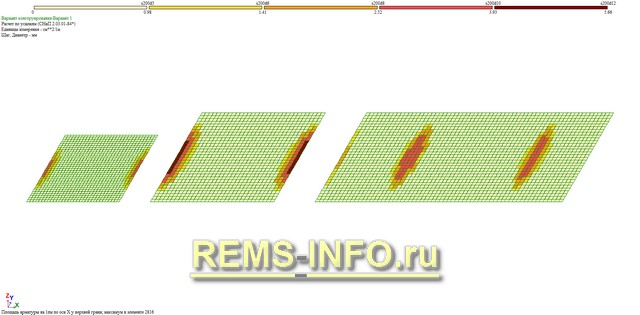

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

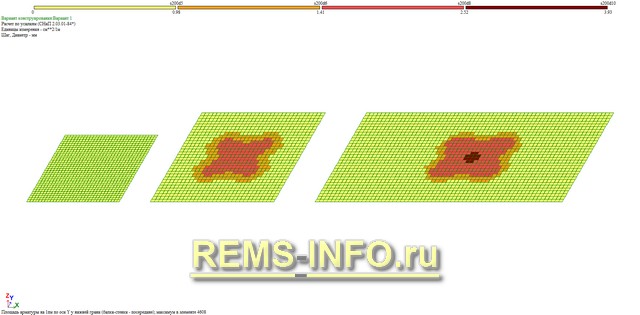

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

• арматурой класса А-III,
• класс бетона В25,
• защитный слой 20мм

 Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Как рассчитать толщину плиты

При расчете толщины плиты фундамента придерживаются нижеприведенной схемы:

Первый этап: Геологический анализ участка показывает подходящую величину оптимального удельного давления на почвы. В процессе работ также определяется достаточная глубина заложения фундамента.

Второй этап: Проводится расчет возможных весовых нагрузок. В таблицах указаны средние показатели для большинства стройматериалов – рассчитать их вес не сложно в зависимости от размеров перекрытий, стен и других конструкций. Далее к получившейся цифре прибавляется средняя нагрузка снежного покрова в соответствии с регионом проживания и уклоном кровли. Не стоит забывать про такой критерий, как полезная нагрузка – для цокольных перекрытий она равняется 210 кг/см² (этот параметр определяется для каждого этажа здания, после чего суммируется).

Третий этап: Проводится расчет площади монолитной длины (для этого необходимо умножить длину дома на ширину). Чтобы высчитать величину удельной нагрузки на 1 м² просто разделите общие весовые данные на получившееся ранее значение.

С подсчетом размеров плитного монолитного фундамента проблем обычно не возникаетИсточник znaybeton.ru

Четвертый этап: Расчет оптимального объема фундамента (делится на средний удельный вес армированного бетона), а также определяется предварительная толщина монолитной плиты фундамента – причем получившийся показатель увеличивают на пять сантиметров (с запасом).

Пятый этап: После того, как будет ясен вес основания, он прибавляется к средним весовым нагрузкам. Далее показатель удельного давления на грунт (около трех) сравнивают с предварительными результатами для конкретной местности (отклонение должно быть не более 25%).

Определение величины нагрузок влияет на выбор марки бетонной смеси, а толщина фундамента влияет на выбор схемы армирования (также как и расчет других составляющих поможет произвести расчет арматуры на монолитную плиту калькулятор), в соответствии с которой подбирается диаметр прутьев и частоты из размещения. Упростить весь процесс расчетов можно воспользовавшись простым механизмом – онлайн-калькуляторов. Специальный калькулятор поможет сделать расчет монолитного перекрытияи других составных частей, вычислить толщину плит и подушки фундамента. Для этого вам потребуется только вбить достоверные показатели в указанные ячейки и дождаться результатов.

Видео описание

Как рассчитывается фундамент на онлайн калькуляторе, смотрите в видео:

Советы профессионалов

Специалисты рекомендуют заранее подходить к расчетам необходимого количество материалов для строительства фундамента, при этом учитывая все особенности почвы конкретного участка. Например, пучинистая почва обладает характерной чертой – подъёмами и спадами в зависимости от сезонных изменений. Если забыть про этот нюанс, через некоторое время основание станет испытывать запредельные силовые нагрузки, появятся трещины и основание начнет лопаться. Также рекомендуется связывать арматуру проволок – это придаст ей большей подвижности. Таким образом, застывшая бетонная смесь даже при сильных деформациях грунта, сможет сохранить нужную структуру и не приведет к образованию микротрещин.

Видео описание

Как на самом деле рассчитывают фундамент профессионалы наглядно показано в следующем видео:

Заключение

Из всего вышесказанного можно сделать вывод, что хоть плитный фундамент и имеет весьма высокую стоимость, он обладает высокой прочностью, жесткой конструкцией, длительным сроком службы и другими положительными эксплуатационными свойствами. Монтаж такого рода основания – задача непростая. Но Подсчет материалов на плитный фундамент, расчет толщины плит и других составляющих основания порой затрачивает куда больше времени, чем ожидалось. Поэтому для предварительных расчётов разумно воспользоваться онлайн-калькулятором, а полноценное проектирование и монтаж доверить специалистам в этой сфере, чтобы получить действительно качественный и надежный фундамент.

Общие сведения по результатам расчетов

• Общая длина ростверка
  — Периметр фундамента, с учетом длины внутренних перегородок.
• Площадь подошвы ростверка
  — Соответствует размерам необходимой гидроизоляции.
• Площадь внешней боковой поверхности ростверка
  — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
• Общий Объем бетона для ростверка и столбов
  — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона
  — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента в местах основания столбов
  — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
• Минимальный диаметр продольных стержней арматуры
  — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
• Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
  — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
• Минимальный диаметр поперечных стержней арматуры (хомутов)
  — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
• Минимальное кол-во вертикальных стержней арматуры для столбов
  — Количество вертикальных стержней арматуры на каждый столб/сваю.
• Минимальный диаметр арматуры столбов
  — Минимальный диаметр вертикальных стержней для столбов/свай.
• Шаг поперечных стержней арматуры (хомутов) для ростверка
  — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
• Величина нахлеста арматуры
  — При креплении отрезков стержней внахлест.
• Общая длина арматуры
  — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры
  — Вес арматурного каркаса.
• Толщина доски опалубки
  — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки
  — Количество материала для опалубки заданного размера.

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Сначала о нагрузках. По таблице 3.3 СНиП 2.01.07-85* временная нагрузка на перекрытие считается равной 150 кг/м². То есть на каждом квадратном метре перекрытия можно будет разместить 150 кг дополнительного веса сверх постоянных нагрузок. К постоянным нагрузкам относят вес самого перекрытия с напольными конструкциями и вес межкомнатных перегородок. Мебель, санитарно-техническое оборудование и вес людей относят к временным нагрузкам.

Какую величину нагрузки выбрать для устройства деревянного перекрытия? Проще всего провести аналогию с чем-то хорошо знакомым. Например, в наших квартирах используются железобетонные перекрытия с несущей способностью от 400 до 800 кг/м². В последнее время применяются в основном плиты перекрытия с несущей способностью 800 кг/м². Стоит ли принимать к расчету деревянного перекрытия такую нагрузку? Наверное, нет. Как показывает практика, нагрузка на перекрытие чаще всего, не превышает 350–400 кг/м². Однако это не исключает того, что вы, проектируя перекрытие под свои конкретные нужды, примите другую величину нагрузки. В любом случае, все возможные нагрузки лучше учесть заранее и спроектировать перекрытие с небольшим (не более 40%) запасом прочности, чем потом, при возникшей необходимости, заниматься его упрочнением.

Для подбора сечений балок перекрытия, нагрузку исчисляемую в килограммах на квадратный метр нужно перевести в нагрузку, на погонный метр длины балки. Мы легко можем представить себе, например, квадратный лист железа со сторонами длинной в 1 м. Если мы надавим на этот лист весом в 400 кг и подложим под его середину деревянную балку, то на один метр длинны этой балки будет давить сила 400 кг. Это очевидно. А если мы подложим под лист две балки и распределим их под серединами половин листа, то на метр длины балок будет давить вес по 200 кг. Это тоже очевидно. Положив под лист три балки и равномерно раздвинув их, получим нагрузку на каждую балку уже по 133 кг. Таким образом, изменяя количество балок расположенных под одним квадратным метром, мы можем изменять давящую на них нагрузку и тем самым уменьшать сечение балок. Либо наоборот, разместить под двумя (тремя, четырьмя и т.д.) квадратными метрами одну балку и увеличить ее сечение.

Балки перекрытия рассчитываются не только по несущей способности, но еще и на прогиб. Жить в доме, в котором над головой прогнулось перекрытие, будь оно хоть трижды прочным — неприятно. Нормативная величина прогиба балки не должна превышать 1/250 ее длины.

Несущая способность древесины известна, сечения и длины балок то же не составляют тайны — их тысячи раз просчитывали до нас. Поэтому для определения сечения балок при известном пролете (длине от опоры до опоры) можно применить график изображенный на рисунке 37. При использовании графика нужно задать нагрузку и ширину балки и по ним определить ее высоту, для данного пролета балки. Либо зная длину пролета балки и размеры ее сечения, определить какую нагрузку она может выдержать. Изменяя шаг установки балок добиться требуемой величине нагрузки.

Рис. 37. График для определения сечений деревянных балок

График предназначен для расчета однопролетных балок, т. е. балок лежащих на двух опорах. Также можно использовать калькулятор для расчета деревянных балок. Если будут применены двухпролетные балки (на трех опорах) или балки нестандартной длины, то можно попробовать

• Расчет железобетонной монолитной плиты перекрытия
• Первый этап: определение расчетной длины плиты
• Определение геометрических параметров железобетонного монолитного перекрытия
• Существующие виды нагрузок, сбор которых следует выполнить
• Определения максимального изгибающего момента для нормального (поперечного) сечения балки
• Некоторые нюансы
• Подбор сечения арматуры
• Количество стержней для армирования монолитной железобетонной плиты перекрытия
• Сбор нагрузок — некоторый дополнительный расчет

Этапы армирования

Итак, как армировать плиту перекрытия? Самое важное – это знать, какие этапы нужно пройти для успешного решения существующего вопроса

Расчет нагрузки. Нагрузка на конструкцию может быть разделена на действующую и временную. В первом случае предполагается учет веса плиты, стен, потолка, отделочных материалов, а во втором случае – мебели, оборудования и людей. Впоследствии можно выбрать толщину плиты и бетона, определившись с дальнейшими действиями. Поняв, как армировать бетонную плиту, можно рассчитывать на дальнейшее проведение запланированного мероприятия.
Опалубку на следующем этапе нужно установить на всю длину монолитного покрытия. Для этого на стойки нужно установить продольные балки, после чего – поднять их на оптимальную высоту. Впоследствии можно монтировать поперечные бруски и закреплять фанеру к ним. Для выравнивания конструкции нужно использовать уровень или нивелир.
Следующий этап – это создание каркаса на основе разработанной схемы. В большинстве случаев размер ячеек монолитного покрытия составляет 150 на 150 или 200 на 200 миллиметров

Важно, чтобы продольные участки каркаса были целыми. Если же длины оказывается недостаточно, арматуру потребуется укладывать в режиме внахлест

Места соединения элементов арматуры должны располагаться в шахматном порядке. Арматуру можно связывать только специальной проволокой, а не приваривать. Созданный каркас нужно полностью залить бетоном.
Затем армирование плит предполагает заливку. Залива должна выполняться однократно с использованием бетононасоса. Залитую смесь нужно тщательно уплотнить глубинными вибраторами. Несколько дней плиту нужно разбрызгивать обычной водой для предотвращения появления микротрещин. Эксплуатация может стартовать через месяц.

https://youtube.com/watch?v=qk3SGWhv9do

Для того, чтобы армирование плит было выполнено успешно и удалось правильно установить карниз потолочный для эркера, нужно действовать поэтапно с проведением расчетов и пониманием технических характеристик используемого оборудования.

Для отправки комментария вам необходимо авторизоваться.

!

Просьба, в комментариях пишите замечания, дополнения.

!

Монолитное перекрытие — это альтернатива сборному перекрытию из плит. Монолитные перекрытия заливаются любой формы, их можно опирать не только на стены, но и на столбы, смотрите статью про монолитный каркас дома.

Монолитное бетонное перекрытие — сложный строительный элемент, проектирование которого всё же лучше доверить архитектору. Проблема в том, что одно дело, когда заливается монолитом только небольшая часть перекрытия, а остальное укладывается заводскими плитами. Совсем другое дело — это монолит целиком всего этажа. Если со стенами брак, халтура, ошибки становятся видны постепенно и обычно без серьёзных проблем, то неправильно построенное монолитное перекрытие — это риск трагических последствий.

У покупных пустотных плит перекрытия есть заводская допустимая нагрузка, например, 800 кг/м2. А вот точную максимальную нагрузку на монолитную плиту может сказать только проект архитектора. И к тому же эта нагрузка будет правильной только при условии, что строительство монолита было сделано без ошибок и из материалов с характеристиками в соответствии с проектом. По этой причине в ИЖС люди, которые льют монолитное перекрытие без проекта, часто перестраховываются и берут большой запас прочности.

Строительство монолитного бетонного перекрытия начинается с установки опалубки. Обычно применяется влагостойкая ламинированная фанера либо, если есть возможность, можно взять в аренду специальную опалубку для монолитных перекрытий. Снизу опалубка поддерживается специальными телескопическими стойками-домкратами (их тоже можно взять в аренду) либо самодельными подпорками из бруса.

Телескопическая стойка имеет максимальную нагрузку, которая зависит от вида стойки, высоты ее установки и способа монтажа. Поэтому допустимая нагрузка может колебаться от 600 до 7000 кг на одну стойку. При плотности железобетона 2500 кг/м3 один квадратный метр залитой плиты толщиной 20 см будет весить 500 кг. Можно рассчитать, какое минимальное количество стоек понадобится для перекрытия. Про вес опалубки тоже надо помнить.

Сверху стоек кладутся продольные балки, а сверху продольных балок кладутся поперечные балки, чтобы фанера лежала на них максимально жёстко и не провисала. Верхняя поверхность, образуемая опалубкой, должна быть максимально ровной.

Виды и преимущества перекрытий

Важно, чтобы плита перекрытия была изготовлена с соблюдением времени на затвердение и температурного режима в заводских условиях. В этом случае она будет соответствовать ГОСТу

Сегодня производители выпускают плиты перекрытий не только пустотные, но и полнотелые. По этой причине так важно произвести расчет нагрузки или использовать пример.

Плиты полнотелые имеют большую стоимость и массу. Их применяют только для возведения наиболее важных объектов. Для домов будет достаточно пустотелых плит. Среди их достоинств можно выделить небольшую стоимость и легкий вес вместе с повышенным уровнем надежности. В результате получается несущая плита. При этом она может быть многопустотной. При этом расчет количества пустот будет таким, чтобы несущая способность не была нарушена.

Примечание

Обратите внимание! У пустот есть полезная функция. Они необходимы для обеспечения тепло- и звукоизоляции постройки

Расчет должен учитывать основные параметры плит. Например, размеры плит колеблются по длине от 1,18 – до 9,7 м. при этом ее ширина может составить от 0,99 до 3,5 м. Как правило, и в многоэтажном, и в частном строительстве домов применяют плиты длиной 6 метров и шириной от 1,2 до 1,5 м. Для их монтажа потребуется кран мощностью от 3-х до 5 тонн.

Расчет балки на прочность

Для того чтобы определить подходит балка по прочности или нет, нужно чтобы момент сопротивления балки перекрытия (W), равнялся или был больше требуемого момента (Wтреб ):

Wтреб ≤ W

Но вычислить реальный момент сопротивления балки перекрытия мы не можем, так как не известна ее высота. В этом случае нужно или воспользоваться перебором сечений, исходя из условия, что наиболее оптимальное соотношение высоты к ширине 1,4:1, или же просто принять W = Wтреб, в силу того, что мы не нарушаем условий заданной формулы. Также, после этих манипуляций станет известен параметр h.

Онлайн калькулятор KALK.PRO расчета балки на прочность оперативно вычислит нужное сечение, чтобы перекрытие выдержало расчетную нагрузку БЫСТРО и БЕСПЛАТНО.

План раскладки плит перекрытий

После составления набросков в отношении примерного месторасположения плит важно определиться с осями габаритными размерами панелей по осям. Размеры плиты помогут определить высоту здания и количество панелей

Размерные величины по вертикали учитывают показатели относительных высот от уровня чистого пола.

Для составления плана важно учесть расположение несущих стен, к которым будут крепиться перекрытия. При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины
