Как сделать расчет отопления частного дома

Требования к теплоносителю

Нужно сразу понять, что не существует идеального теплоносителя. Те виды теплоносителей, которые существуют на сегодняшний день, могут выполнять свои функции только в определенном диапазоне температур. Если выйти за рамки этого диапазона, то характеристики качества теплоносителя могут резко измениться.

Теплоноситель для отопления должен обладать такими свойствами, которые будут позволять за определенную единицу времени переносить как можно большее количество тепла. От вязкости теплоносителя во много зависит, какой воздействие она будет оказывать на прокачку теплоносителя по всей отопительной системе за конкретный интервал времени. Чем выше вязкость теплоносителя, тем более хорошими характеристиками он обладает.

Физические свойства теплоносителей

Теплоноситель  не должен оказывать коррозийное воздействие на материал, из которого изготовлены трубы или приборы нагревательного характера.

Если это условие не будет соблюдаться, то выбор материалов станет более ограниченным. Помимо вышеперечисленных свойств, теплоноситель также должен обладать смазывающими способностями. От этих характеристик зависит выбор материалов, которые применяются для конструкции различных механизмов и циркуляционных насосов.

Кроме того, теплоноситель должен быть безопасным исходя из таких его характеристик, как: температура возгорания, выделение токсичных веществ, вспышка паров. Также теплоноситель не должен быть слишком дорогим, изучая отзывы, можно понять, что даже если система и будет работать эффективно, не оправдает себя с финансовой точки зрения.

Видео о том, как система заправляется теплоносителем и как производится замена теплоносителя в системе отопления, можно посмотреть ниже.

Исходные данные для расчета теплопотерь дома

Чтобы провести расчет корректно, Вам нужно располагать базовым набором данных. Только с ними возможно работать.

1. Отапливаемая площадь (потребуется Вам и в дальнейшем для расчета объема обогреваемого воздуха);
2. План этажей здания (задействуется в т.ч. при определении мест установки отопительных узлов);
3. Разрез здания (иногда не требуется);
4. Тип климата местности учитывается при расчете. Узнать можно из СНБ – 2. 04. 02 – 2000 «Строительная климатология». Полученный коэффициент учитывается при расчете;
5. Географическое положение строения, расположение отапливаемого объема относительно севера, юга, запада и востока;
6. Стройматериалы, из которых выполнены стены и пол;
7. Строение ограждающих конструкций (стен, пола). Нужен профиль с перечислением слоев материалов, их расположения и толщины;
8. Коэффициент теплопередачина каждый вид стройматериала, удельный вес стройматериала и т.п.;
9. LiveJournal
10. Blogger
11. Вид и конструкция дверей из помещения, их профиль, разрез;
12. Материалы, из которых выполнены двери с выяснением удельной плотности каждого, расположение и толщина слоев и коэффициента теплопроводности. Т.е. требуется та же информация, что и для материалов стен;
13. Расчет тепловой мощности системы отопления невозможен без информации по окнам, при их наличии. Требуется учесть их размеры, геометрию, тип стеклопакета, иногда – материалы. Также может потребоваться профиль и данные, аналогичные дверям;
14. Данные о крыше: строение, тип, высота, профиль с перечислением типа материалов и толщины, положения слоев. Характеристики стройматериалов – теплопроводность, количество и т.д.;
15. Высота подоконника. Она считается как расстояние от поверхности верхнего слоя пола (не облицовки, а чистого слоя) до нижней стороны доски;
16. Присутствие либо отсутствие батарей отопления;
17. При наличии «теплого пола» – его профиль, стройматериал покрытия над коммуникациями с перечислением толщины слоев, их расположения, коэффициента теплопроводности и др.;
18. Стройматериал и вид трубопровода.

• LiveJournal
• Blogger

Обозначения и порядок выполнения

На планах обязательно должно быть указано, определённое заранее, циркуляционное кольцо, называемое главным. Оно обязательно представляет собой замкнутый контур, включающий все отрезки трубопровода системы с наибольшим расходом теплоносителя. Для двухтрубных систем эти участки идут от котла (источника тепловой энергии) до самого удалённого теплового прибора и обратно к котлу. Для однотрубных систем берётся участок ветки — стояка и обратной части.

Единицей расчёта является отрезок трубопровода, имеющий неизменный диаметр и ток (расход) носителя тепловой энергии. Его величина определяется исходя из теплового баланса помещения. Принят определённый порядок обозначения таких отрезков, начиная от котла (источника тепла, генератора тепловой энергии), их нумеруют. Если от подающей магистрали трубопровода есть ответвления, их обозначение выполняется заглавными буквами в алфавитном порядке. Такой же буквой со штрихом обозначается сборная точка каждой ветки на обратном магистральном трубопроводе.

В обозначении начала ветки приборов отопления указывается номер этажа (горизонтальные системы) или ветки — стояка (вертикальные). Тот же номер, но со штрихом ставится в точке их подключения к обратной линии сбора потоков теплоносителя. В паре, эти обозначения составляют номер каждой ветки расчётного участка. Нумерация ведётся по часовой стрелке от левого верхнего угла плана. По плану определяется и длина каждой ветки, погрешность составляет не более 0,1 м.

величины тепловой нагрузкидлины участка в метрах.

Не вдаваясь в детали, следует сказать, что дальнейшие расчёты позволяют определить диаметры труб каждого из участков системы отопления, потери давления на них, произвести гидравлическую увязку всех циркуляционных колец в сложных системах водяного отопления.

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.

Двухтрубная тупиковая система отопления

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.

Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.

Двухтрубная попутная система отопления (петля Тихельмана)

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

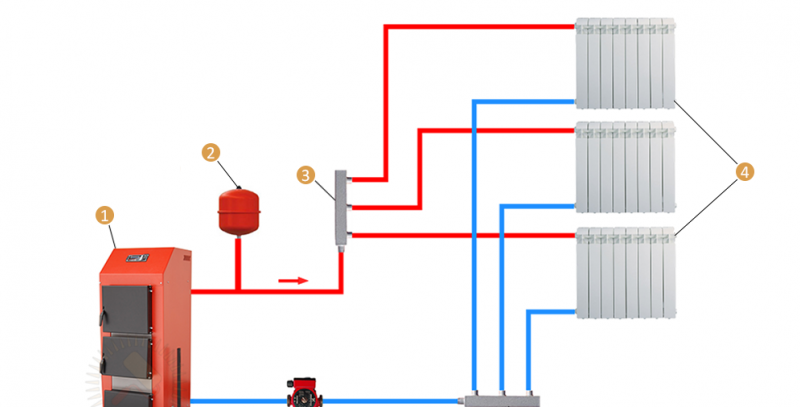

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

• Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
• Р. Яушовец «Гидравлика — сердце водяного отопления».
• Пособие «Гидравлика котельных» от компании De Dietrich.
• А. Савельев «Отопление дома. Расчёт и монтаж систем».

Расчет расхода воды на отопление Система отопления

Конструкция обогрева включает котел, систему соединения, развоздушки терморегуляторы, коллекторы, крепежи, бак для расширения, батареи, увеличивающие давление насосы, трубы.

Любой фактор определенно важен. Поэтому выбор частей монтажа нужно делать правильно. На открытой вкладке мы постараемся помочь подобрать для своей квартиры нужные части монтажа.

Монтаж обогрева особняка включает важные устройства.

Страница 1

Расчетный расход сетевой воды, кг/ч, для определения диаметров труб в водяных тепловых сетях при качественном регулировании отпуска теплоты следует определять отдельно для отопления, вентиляции и горячего водоснабжения по формулам:

на отопление

(40)

максимальный

(41)

в закрытых системах теплоснабжения

среднечасовой, при параллельной схеме присоединения водоподогревателей

(42)

максимальный, при параллельной схеме присоединения водоподогревателей

(43)

среднечасовой, при двухступенчатых схемах присоединения водоподогревателей

(44)

максимальный, при двухступенчатых схемах присоединения водоподогревателей

(45)

Важно

В формулах (38 – 45) расчетные тепловые потоки приводятся в Вт, теплоёмкость с принимается равной. Расчет по этим формулам производится поэтапно, для температур.

Суммарные расчетные расходы сетевой воды, кг/ч, в двухтрубных тепловых сетях в открытых и закрытых системах теплоснабжения при качественном регулировании отпуска теплоты следует определять по формуле:

(46)

Коэффициент k3, учитывающий долю среднечасового расхода воды на горячее водоснабжение при регулировании по нагрузке отопления, следует принимать по таблице №2.

Таблица №2. Значения коэффициента

r-Радиус окружности, равный половине диаметра, м

Q-расход воды м 3 /с

D-Внутренний диаметр трубы, м

V-скорость течения теплоносителя, м/с

Сопротивление движению теплоносителя.

Любой движущийся внутри трубы теплоноситель, стремиться к тому, чтобы прекратить свое движение. Та сила, которая приложена к тому, чтобы остановить движение теплоносителя – является силой сопротивления.

Это сопротивление, называют – потерей напора. То есть движущийся теплоноситель по трубе определенной длины теряет напор.

Напор измеряется в метрах или в давлениях (Па). Для удобства в расчетах необходимо использовать метры.

Извиняйте, но я привык указывать потерю напора в метрах. 10 метров водного столба создают 0,1 МПа.

Для того, чтобы глубже понять смысл данного материла, рекомендую проследить за решением задачи.

Задача 1.

В трубе с внутренним диаметром 12 мм течет вода, со скоростью 1м/с. Найти расход.

Решение: Необходимо воспользоваться вышеуказанными формулами:

Отопительные приборы

Как рассчитать отопление в частном доме для отдельных помещений и подобрать соответствующие этой мощности отопительные приборы?

Сама методика расчета потребности в тепле для отдельной комнаты полностью идентична приведенной выше.

К примеру, для комнаты площадью 12 м2с двумя окнами в описанном нами доме расчет будет иметь такой вид:

1. Объем комнаты равен 12*3,5=42 м3.
2. Базовая тепловая мощность будет равной 42*60=2520 ватт.
3. Два окна добавят к ней еще 200. 2520+200=2720.
4. Региональный коэффициент увеличит потребность в тепле вдвое. 2720*2=5440 ватт.

Как пересчитать полученное значение в количество секций радиатора? Как подобрать количество и тип отопительных конвекторов?

Производители всегда указывают тепловую мощность для конвекторов, пластинчатых радиаторов и т.д. в сопроводительной документации.

Таблица мощности для конвекторов VarmannMiniKon.

• Для секционных радиаторов необходимую информацию обычно можно найти на сайтах дилеров и производителей. Там же нередко можно обнаружить калькулятор для пересчета киловатт в секции.
• Наконец, если вы используете секционные радиаторы неизвестного происхождения, при их стандартном размере в 500 миллиметров по осям ниппелей можно ориентироваться на следующие усредненные значения:

Тепловая мощность на одну секцию, ватты

В автономной отопительной системе с ее умеренными и предсказуемыми параметрами теплоносителя чаще всего используются алюминиевые радиаторы. Их разумная цена очень приятным образом сочетается с пристойным внешним видом и высокой теплоотдачей.

В нашем случае алюминиевых секций мощностью 200 ватт потребуется 5440/200=27 (с округлением).

Разместить в одной комнате столько секций — нетривиальная задача.

Как всегда, есть пара тонкостей.

• При боковом подключении многосекционного радиатора температура последних секций куда ниже, чем первых; соответственно, падает тепловой поток от отопительного прибора. Решить проблему поможет простая инструкция: подключайте радиаторы по схеме «снизу вниз».
• Производители указывают тепловую мощность для дельты температур между теплоносителем и помещением в 70 градусов (например, 90/20С). При ее снижении тепловой поток будет падать.

Особый случай

Нередко в качестве отопительных приборов в частных домах используются самодельные стальные регистры.

Обратите внимание: они привлекают не только низкой себестоимостью, но и исключительной прочностью на разрыв, что очень кстати при подключении дома к теплотрассе. В автономной системе отопления их привлекательность сводится на нет непритязательным внешним видом и невысокой теплоотдачей на единицу объема отопительного прибора

Прямо скажем — не верх эстетики.

Тем не менее: как оценить тепловую мощность регистра известного размера?

Для одиночной горизонтальной круглой трубы она вычисляется по формуле вида Q = Pi*Dн *L * k * Dt, в которой:

• Q — тепловой поток;
• Pi — число «пи», принимаемое равным 3,1415;
• Dн — наружный диаметр трубы в метрах;
• L — ее длина (тоже в метрах);
• k — коэффициент теплопроводности, который берется равным 11,63 Вт/м2*С;
• Dt — дельта температур, разница между теплоносителем и воздухом в комнате.

В многосекционном горизонтальном регистре теплоотдача всех секций, кроме первой, умножается на 0,9, поскольку они отдают тепло восходящему потоку нагретого первой секцией воздуха.

В многосекционном регистре нижняя секция отдает больше всего тепла.

Давайте вычислим теплоотдачу четырехсекционного регистра с диаметром секции 159 мм и длиной 2,5 метра при температуре теплоносителя 80 С и температуре воздуха в комнате 18 С.

1. Теплоотдача первой секции равна 3,1415*0,159*2,5*11,63*(80-18)=900 ватт.
2. Теплоотдача каждой из остальных трех секций равна 900*0,9=810 ватт.
3. Суммарная тепловая мощность отопительного прибора — 900+(810*3)=3330 ватт.

Расчет мощности отопительного котла

Котел в составе системы отопления предназначен для компенсации теплопотерь здания. А также, в случае двухконтурной системы или при оснащении котла бойлером косвенного нагрева, для согревания воды на гигиенические нужды.

Вычислив суточные потери тепла и расход теплой воды «на канализацию», можно точно определить необходимую мощность котла для коттеджа определенной площади и характеристик ограждающих конструкций.

Одноконтурный котел производит только нагрев теплоносителя для отопительной системы

Для определения мощности котла отопления необходимо рассчитать затраты тепловой энергии дома через фасадные стены и на нагрев сменяемой воздушной атмосферы внутренних помещений.

Требуются данные по теплопотерям в киловатт-часах за сутки – в случае условного дома, обсчитанного в качестве примера, это:

271,512 + 45,76 = 317,272 кВт·ч,

Где: 271,512 – суточные потери тепла внешними стенами; 45,76 – суточные теплопотери на нагрев приточного воздуха.

Соответственно, необходимая отопительная мощность котла будет:

317,272 : 24 (часа) = 13,22 кВт

Однако такой котел окажется под постоянно высокой нагрузкой, снижающей его срок службы. И в особенно морозные дни расчетной мощности котла будет недостаточно, поскольку при высоком перепаде температур между комнатной и уличной атмосферами резко возрастут теплопотери здания.

Поэтому выбирать котел по усредненному расчету затрат тепловой энергии не стоит – он с сильными морозами может и не справиться.

Рациональным будет увеличить требуемую мощность котлового оборудования на 20%:

13,22 · 0,2 + 13,22 = 15,86 кВт

Для вычисления требуемой мощности второго контура котла, греющего воду для мытья посуды, купания и т.п., нужно разделить месячное потребление тепла «канализационных» теплопотерь на число дней в месяце и на 24 часа:

493,82 : 30 : 24 = 0,68 кВт

По итогам расчетов оптимальная мощность котла для коттеджа-примера равна 15,86 кВт для отопительного контура и 0,68 кВт для нагревательного контура.

Расчет мощности отопительных приборов

Перед тем как рассчитать мощность отопительного котла, следует определить, какой его тип будет использоваться. У отопительных котлов разный КПД и от этого выбора будет зависеть не только уровень теплоотдачи, но и финансовая составляющая последующей эксплуатации при выборе топлива:

• Электрокотлы,
• Газовые котлы,
• Котлы на твердом топливе,
• Котлы на жидком топливе,
• Комбинированный котел электричество/твердое топливо.

Когда сделан выбор типа котла, необходимо определиться с его пропускной способностью. Именно от этого будет зависеть функционирование всей системы. Вычисление мощности водонагревательного котла производят, учитывая количество теплоэнергии, требующегося на м3. Калькулятор может помочь посчитать объем отапливаемых комнат:

• спальня: 9 м2 3 м = 27 м3,
• спальня: 12 м2 3 м = 36 м3,
• спальня: 15 м2 3 м = 45 м3,
• гостиная: 25 м2 3 м = 75 м3,
• коридор: 6 м2 3 м = 18 м3,
• кухня: 12 м2 3 м = 36 м3,
• санузел: 8 м2 3 м = 24 м3.

При расчете учитываются все помещения дома, даже если в них не планируется ставить радиаторыИсточник stroikairemont.com

Далее суммируются результаты, и получается общий объем дома – 261 м3. При подсчетах обязательно учитываются комнаты и переходы, в которых не планируется ставить приборы обогрева, например, коридор, кладовая, или прихожая. Это делается, чтобы тепла от установленных в доме радиаторов, хватило на отопление всего дома.

Возьмем произвольный показатель для региона в 50 Вт/м3 и площадь дома 261 м3, которую планируется обогревать. Формула расчета мощности: 50 Вт 261 м3 = 13050 Вт. Результат умножается на коэффициент 1,2 и вычисляется мощность котла – 15,6 кВт. Коэффициент позволяет добавить 20% резервной мощности котлу. Она даст возможность котлу работать в сберегательном режиме, избегая особых перегрузок.

Дополнительные датчики температуры помогут контролировать процессИсточник dopebi.ru.net

Поправка коэффициента на климатические условия регионов меняется от 0,7 в южных регионах России, до 2,0 в северных регионах. Коэффициент 1,2 применяют в центральной части России.

Вот еще одна формула, которой пользуются онлайн-калькуляторы:

Чтобы получить предварительный результат требуемой мощности котла, можно площадь комнаты умножить на климатический коэффициент и, полученный результат, разделить на 10.

Пример формулы расчета мощности отопительного котла для дома площадью 120 м2 в северном регионе России:

Nk=120*2,0/10=24 кВт

Виды радиаторов

Самыми популярными среди общего количества конвекторов считаются три типа:

• Алюминиевый радиатор;
• Чугунная батарея;
• Биметаллический радиатор.

Если вы знаете, какой конвектор установлен у вас дома и способны посчитать количество секций, то произвести несложные расчеты не составит труда. Далее, рассчитайте объем воды в радиаторе отопления, таблица и все необходимые данные, представлены ниже. Они помогут максимально точно вычислить количество теплоносителя во всей системе.

Тип конвектора	Средний объем воды литр/секция
Алюминиевый
Старый чугунный
Новый чугунный

Биметаллический

Алюминиевый

Несмотря на то, что в некоторых случаях внутренняя система нагрева каждой батареи может отличаться, существуют общепринятые параметры, которые позволяют определить количество помещающейся в нее жидкости. С возможной ошибкой в 5% вы узнаете, что одна секция алюминиевого радиатора может содержать до 450 мл воды

Стоит обратить внимание, на то, что для других теплоносителей объемы могут быть увеличены

Чугунный

Посчитать количество жидкости, которая помещается в чугунном радиаторе немного сложней. Важным фактором будет новизна конвектора. В новых импортных радиаторах пустоты значительно меньше, а за счет усовершенствованного строения греют они не хуже старых.

Новый чугунный конвектор вмещает около 1 литра жидкости, в старый поместится на 700 мл больше.

Биметаллический

Подобные типы радиаторов довольно экономичны и производительны. Причина, по которой могут меняться объемы наполнения, кроются только в особенностях определенной модели и разбросу давления. В среднем подобный конвектор заполняется 250 мл воды.

Возможные изменения

Каждый производитель батарей устанавливает свои значения минимально/максимально допустимых норм, но объем теплоносителя во внутренних трубках у каждой модели может измениться исходя из соображений увеличения давления. Обычно в частных домах и новостройках на цокольном этаже устанавливается расширительный бачок, который позволяет стабилизировать давление жидкости даже при ее расширении при нагреве.

Меняются параметры также на устаревших радиаторах. Нередко даже на трубках из цветного металла образовываются наросты из-за внутренней коррозии. Проблемой тому могут стать примеси в воде.

Из-за подобных наростов в трубках количество воды в системе постепенно нужно уменьшать. Учитывая все особенности своего конвектора и общие данные из таблицы, вы легко высчитаете необходимый объем воды для радиатора отопления и всей системы.

Циркуляционный насос выбирается по двум основным характеристикам:

G* — расходу, выраженному в м 3 /час;

H — напору, выраженному в м.

*Для записи расхода теплоносителя производители насосного оборудования пользуются буквой Q. Производители запорной арматуры, например, Данфосс для расчета расхода пользуется буквой G. В отечественной практике также используется эта буква. Поэтому в рамках объяснений этой статьи мы также будем пользоваться буквой G, Но в других статьях, подойдя непосредственно к разбору графика работы насоса, для расхода мы все же будем использовать букву Q.

Однотрубная система отопления: проектировка и особенности

В том случае, когда необходимо выполнить расчет однотрубной системы отопления, первым делом рассчитывается диаметр стояка и магистралей по давлению. В принципе, расчет однотрубных систем мало чем отличается от расчета двухтрубных. Порядок действия совпадает с вышеприведенным примером.

Расчет можно проводить и по обратной схеме: сначала определить диаметры по кольцу, после чего перейти к замыкающим участкам. В таких измерениях коэффициент затекания находится по графику, составленному по результатам предыдущих исследований.

https://youtube.com/watch?v=IVHMLLJRL6M

Расчет теплопотерь дома — считаем сами правильно!

Расчет отопления частного дома можно сделать самостоятельно, проведя некоторые замеры и подставив свои значения в нужные формулы. Расскажем, как это делается.

Вычисляем теплопотери дома

От расчета теплопотерь дома зависит несколько критических параметров системы отопления и в первую очередь – мощность котла.

Последовательность расчета следующая:

Вычисляем и записываем в столбик площадь окон, дверей, наружных стен, пола, перекрытия каждой комнаты. Напротив каждого значения записываем коэффициент теплопроводности материалов, из которых построен наш дом.

Если вы не нашли нужный материал в приведенной таблице, то посмотрите в расширенной версии таблицы, которая так и называется – коэффициенты теплопроводности материалов (скоро на нашем сайте). Далее, по ниже приведенной формуле вычисляем потери тепла каждого элемента конструкции нашего дома.

ΔT — разница температур внутри и снаружи помещения для самых холодных дней °C

R — значение теплосопротивления конструкции, м2·°C/Вт

λ — коэффициент теплопроводности (см. таблицу по материалам).

Суммируем теплосопротивление всех слоев. Т.е. для стен учитывается и штукатурка и материал стен и наружное утепление (если есть).

Складываем все Q для окон, дверей, наружных стен, пола, перекрытия

К полученной сумме добавляем 10-40% вентиляционных потерь. Их тоже можно вычислить по формуле, но при хороших окнах и умеренном проветривании, смело можно ставить 10%.

Результат делим на общую площадь дома. Именно общую, т.к. косвенно тепло будет тратиться и на коридоры, где радиаторов нет. Вычисленная величина удельных теплопотерь может колебаться в пределах 50-150 Вт/м2. Самые высокие потери тепла у комнат верхних этажей, самые низкие у средних.

После окончания монтажных работ, проведите тепловизионный контроль стен, потолков и других элементов конструкции, чтобы убедиться, что нигде нет утечек тепла.

Приведенная ниже таблица поможет точнее определиться с показателями материалов.

Определяемся с температурным режимом

Этот этап напрямую связан с выбором котла и способом отопления помещений. Если предполагается установка «теплых полов», возможно, лучшее решение – конденсационный котел и низкотемпературный режим 55С на подаче и 45С в «обратке». Такой режим обеспечивает максимальный кпд котла и соответственно, наилучшую экономию газа. В будущем, при желании использовать высокотехнологичные способы обогрева, (тепловой насос, солнечные коллекторы) не придется переделывать систему отопления под новое оборудование, т.к. оно рассчитано именно на низкотемпературные режимы. Дополнительные плюсы – не пересушивается воздух в помещении, интенсивность конвекционных потоков ниже, меньше собирается пыли.

В случае выбора традиционного котла, температурный режим лучше выбрать максимально приближенным к европейским нормам 75С – на выходе из котла, 65С – обратная подача, 20С — температура помещения. Такой режим предусмотрен в настройках почти всех импортных котлов. Кроме выбора котла, температурный режим влияет на расчет мощности радиаторов.

Подбор мощности радиаторов

Для расчета радиаторов отопления частного дома материал изделия не играет роли. Это дело вкуса хозяина дома. Важна только указанная в паспорте изделия мощность радиатора. Часто производители указывают завышенные показатели, поэтому результат вычислений будем округлять в большую сторону. Расчет производится для каждой комнаты отдельно. Несколько упрощая расчеты для помещения с потолками 2,7 м, приведем простую формулу:

Где К — искомое количество секций радиатора

P – мощность, указанная в паспорте изделия

Пример вычисления: Для комнаты площадью 30 м2 и мощности одной секции 180 Вт получаем: K= 30 х 100/180

K=16,67 округленно 17 секций

Тот же расчет можно применить для чугунных батарей, принимая что

1 ребро(60 см) = 1 секция.

Гидравлический расчет системы отопления

Смысл этого расчета – правильно выбрать диаметр труб и характеристики циркуляционного насоса. Из-за сложности расчетных формул, для частного дома проще выбрать параметры труб по таблице.

Здесь приведена суммарная мощность радиаторов, для которых труба подает тепло.

Определение сопротивления

Зачастую инженеры сталкиваются с расчетами систем теплоснабжения крупных объектов. Такие системы требуют большого количества отопительных приборов и сотни погонных метров труб. Выполнить расчет гидравлического сопротивления системы отопления можно с помощью уравнений или специальных автоматизированных программ.

Чтобы определить относительные теплопотери на сцепление в магистрали, применяют следующее приближенное уравнение: R = 510 4 v 1.9 / d 1,32 (Па/м). Применение данного уравнения оправдано для скоростей не более 1,25 м/с.

Если известно значение потребления горячей воды, то применяют приближенное уравнение для нахождения сечения внутри трубы: d = 0,75 √G (мм). После получения результата потребуется обратиться к специальной таблице, чтобы получить сечение условного прохода.

Расход теплоносителя

Расход теплоносителя

Чтобы показать, как производится гидравлический расчет отопления, возьмем для примера простую отопительную схему, в которую входят отопительный котел и радиаторы отопления с киловаттным потреблением тепла. И таких радиаторов в системе 10 штук.

Здесь важно правильно разбить всю схему на участки, и при этом точно придерживаться одного правила — на каждом участке диаметр труб не должен меняться. Итак, первый участок — это трубопровод от котла до первого отопительного прибора. Второй участок — это трубопровод между первым и вторым радиатором

И так далее

Второй участок — это трубопровод между первым и вторым радиатором. И так далее

Итак, первый участок — это трубопровод от котла до первого отопительного прибора. Второй участок — это трубопровод между первым и вторым радиатором. И так далее.

Как происходит теплоотдача, и каким образом понижается температура теплоносителя? Попадая в первый радиатор, теплоноситель отдает часть тепла, которое снижается на 1 киловатт. Именно на первом участке гидравлический расчет производится под 10 киловатт. А вот на втором участке уже под 9. И так далее с понижением.

Существует формула, по которой можно рассчитать расход теплоносителя:

G = (3,6 х Qуч) / (с х (tr-to))

Qуч — это расчетная тепловая нагрузка участка. В нашем примере для первого участка она равна 10 кВт, для второго 9.

с — удельная теплоемкость воды, показатель постоянный и равный 4,2 кДж/кг х С;

tr — температура теплоносителя при входе на участок;

to — температура теплоносителя при выходе с участка.
