Выбор циркуляционного насоса для системы отопления. часть 3

Правила и нюансы эксплуатации оборудования

Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться, чтобы оборудование было исправно в течение долгих лет. Добиться надежности и корректности работы устройства можно только в случае правильного и своевременного обслуживания.

В список основных правил эксплуатации насоса отопления необходимо включить следующие аспекты:

• запрещено включать прибор с нулевой подачей;
• убедиться, что оборудование заземлено;
• проконтролировать, чтобы электрический мотор не нагревался выше допустимой нормы;
• проверить соединение в клеммном коробе на наличие/отсутствие повреждений, а все кабели должны быть полностью сухими;
• удостовериться, что во время старта устройства не возникает никакого постороннего шума или вибрации;
• оборудование должно работать с рекомендованным производителем уровнем расхода теплоносителя;
• запрещено запускать циркуляционный насос без воды.

Если оборудование простаивает на протяжении длительного времени, то рекомендуется каждый месяц включать его на 10-30 минут. Такое простое правило поможет избежать окисления и, как результат, блокировки вала.

В случае появления каких-либо сбоев или проблем в работе насоса следует в кратчайшее время вызвать мастера. Это поможет избавиться от множества проблем и незапланированных финансовых трат

Особое внимание необходимо уделить температуре теплоносителя. Она не должна превышать 60-65 градусов Цельсия

Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления.

Критерии выбора

Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:

• Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
• Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
• Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
• Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
• Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
• Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле: Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

• S – поперечное сечение;
• π – постоянная константа, равная 3,14;
• R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

• V-бака – необходимый объем расширительного бачка;
• V-сист – общий объем жидкости в остальных элементах системы отопления;
• K – коэффициент расширения;
• D – эффективность расширительного бачка (указывается в технической документации).

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

• чугунные – 1,5 л на секцию;
• биметаллические – 0,2-0,3 л на секцию;
• алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

Какой циркуляционный насос выбрать?

Кроме основных характеристик необходимо обратить внимание и на другие показатели этого прибора:

Схема подбора насоса для системы отопления.

Экономичность. Очень важный фактор, и зависеть он будет от типа насоса, конструкционных особенностей, наличия блока электронного управления. Он позволит сэкономить до 40% электрической энергии и продлить срок службы насоса. Это устройство контролирует скорость вращения ротора в зависимости от потребности в интенсивности отопления. Так как прибор будет работать на полную мощность не всегда, то и уровень шума, создаваемый им, значительно снизится.
Запас прочности. После расчета напора и производительности насоса, необходимого для вашей топливной системы, прибавьте к этим цифрам еще 10-20%. Таким образом, прибор, установленный вами, не будет работать на износ, а станет использовать свой ресурс оптимально.
Срок службы современных насосов зависит от качества их исполнения. При условии правильной установки и эксплуатации они служат около 10 лет. Чтобы достичь этого, монтаж приборов производите перед входом в отопительный котел. В этом месте системы температура теплоносителя самая низкая, и износ деталей насосов, соприкасающихся с водой, не такой сильный. Для удобства демонтажа агрегата и последующего его обслуживания до места установки насоса и после него монтируют запорные краны. Если в системе предусмотрен расширительный бак мембранного типа, то насос устанавливают за ним, по ходу движения теплоносителя. Такая точка подключения позволяет наиболее эффективно удалять воздух. Помните, что образование воздушных пробок недопустимо. При монтаже циркуляционного агрегата необходимо расположить его так, чтобы ось вращения вала находилась в горизонтальной плоскости

Следует обратить внимание на степень загрязненности рабочей жидкости. Большое количество абразивных веществ, которые могут находиться в воде, срока службы насосу не добавят.. https://www.youtube.com/embed/HwMBi-VCoM8

Какой циркуляционный насос выбрать?

Кроме основных характеристик необходимо обратить внимание и на другие показатели этого прибора:

Схема подбора насоса для системы отопления.

Экономичность. Очень важный фактор, и зависеть он будет от типа насоса, конструкционных особенностей, наличия блока электронного управления. Он позволит сэкономить до 40% электрической энергии и продлить срок службы насоса. Это устройство контролирует скорость вращения ротора в зависимости от потребности в интенсивности отопления. Так как прибор будет работать на полную мощность не всегда, то и уровень шума, создаваемый им, значительно снизится.
Запас прочности. После расчета напора и производительности насоса, необходимого для вашей топливной системы, прибавьте к этим цифрам еще 10-20%. Таким образом, прибор, установленный вами, не будет работать на износ, а станет использовать свой ресурс оптимально.
Срок службы современных насосов зависит от качества их исполнения. При условии правильной установки и эксплуатации они служат около 10 лет. Чтобы достичь этого, монтаж приборов производите перед входом в отопительный котел. В этом месте системы температура теплоносителя самая низкая, и износ деталей насосов, соприкасающихся с водой, не такой сильный. Для удобства демонтажа агрегата и последующего его обслуживания до места установки насоса и после него монтируют запорные краны. Если в системе предусмотрен расширительный бак мембранного типа, то насос устанавливают за ним, по ходу движения теплоносителя. Такая точка подключения позволяет наиболее эффективно удалять воздух. Помните, что образование воздушных пробок недопустимо. При монтаже циркуляционного агрегата необходимо расположить его так, чтобы ось вращения вала находилась в горизонтальной плоскости

Следует обратить внимание на степень загрязненности рабочей жидкости. Большое количество абразивных веществ, которые могут находиться в воде, срока службы насосу не добавят.. https://www.youtube.com/embed/HwMBi-VCoM8

Часто встречаемые поломки

Наиболее распространенная проблема, из-за которой оборудование, обеспечивающее принудительную перекачку теплоносителя, выходит из строя — это его длительный простой.

Чаще всего система отопления активно используется зимой, а в теплое время года отключается. Но так как вода в ней не отличается чистотой, то со временем в трубах выпадает осадок. Из-за накопления солей жесткости между крыльчаткой и насосом агрегат перестает работать и может выйти из строя.

Решается вышеуказанная проблема достаточно легко. Для этого нужно попытаться самостоятельно запустить оборудование, открутив гайку и вручную повернув вал насоса. Нередко такого действия бывает более чем достаточно.

Если прибор все-таки не запустился, то единственным выходом будет демонтаж ротора и последующая основательная чистка насоса от накопившегося осадка солей.

Выбор насоса

Зная основные характеристики, можно приступать к выбору конкретного агрегата.

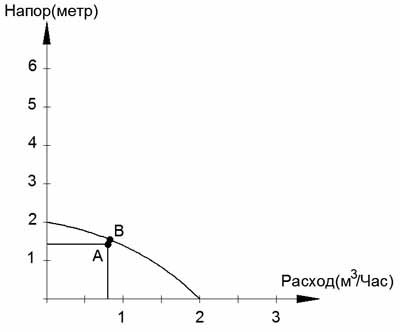

Итак, мы имеем две величины – сопротивление и производительность. Вернемся к нашему графику с напорно-расходной характеристикой.

Откладываем значение сопротивления на оси Y, а значение расхода – на оси X. Затем подбираем агрегат, график напорно-расходной зависимости которого находится вблизи этой точки:

Необходимо подобрать такой аппарат, рабочая точка которого будет находится как можно ближе к отмеченной нами ранее точке.

Важно! Как правило, в графике указаны три линии для разных режимов работы мотора. Лучше всего руководствоваться второй скоростью, а рабочая точка должна располагаться в средней трети диаграммы, так как она соответствует наибольшему КПД

Насос должен соответствовать диаметру трубопровода.

Само собой, необходимо подбирать устройство, рассчитанное на высокие температуры среды (95 – 110 °С), а также знать диаметр трубы, в которую будет врезан прибор. Цена устройства будет зависеть от производителя и качества.

Правильный выбор циркуляционного насоса для отопительного контура производят на основании расчетов. Если изложенный материал кажется вам слишком сложным, смотрите видео в статье.

Пример расчета напора погружного насоса

В заданных условиях скважинный насос используется в следующей системе водообеспечения:

• скважина – 35 м от поверхности;
• уровни – динамический 15 м, статический 10 м;
• дебит – 4 м 3 ежечасно;
• удаление от коттеджа – 30 м;
• высшая точка сантехнического прибора – 5 м (мансарда).

Схема установки скважинного насоса и графический расчет напора.

Согласно нормативам СНиП, СанПиН, скважину следует удалить от здания на 50 – 20 м, от септика автономной системы водоотведения на 15 м. на первом этапе определяется перепад высот:

Н 1 = отметка сантехприбора + динамический уровень = 5 + 15 = 20 м.

Для подсчета потерь напора необходимо рассмотреть схему водопровода:

• от скважин до дома обычно используется 32 мм труба из полипропилена;
• внутренняя разводка выполняется 25 мм трубой из этого же материала;
• в схеме присутствует один вентиль, два тройника (полив + бытовая линия), три обратных клапана, один отвод 90 градусов;
• согласно предыдущему расчету, производительность равна 1,73 куба, значение округляется до табличного 1,8 м 3 /ч;
• потери составят 30 м, напор свободного излива принимается равным 20 м, перепад высот определен выше, составляет 20 м, таким образом, напор оборудования должен превышать 70 м.

Характеристики каждого насоса для скважины, рассмотренного на предыдущем этапе, удовлетворяют заданным условиям эксплуатации. Скважина оборудуется любым из них в соответствии с имеющимся бюджетом. Вычисления не будут полными без расчета гидроаккумулятора, необходимого для обеспечения запаса воды, увеличения ресурса насосного оборудования, сглаживания гидроударов внутри системы водообеспечения.

Критерии подбора скважинного насоса

При подборе скважинного насоса следует руководствоваться двумя главными критериями.

•
  насос должен обеспечить необходимый расход воды для обеспечения нужд потребителя с учетом глубины скважины и расстояния до точки водозабора (обычно это мембранный гидроаккумулятор);
•  при этом его средний расход не должен быть больше производительности (дебита) скважины.

Второе условие очень важно, так как при превышении расхода насоса над дебитом скважины при его длительной работе, уровень воды понизится настолько, что насос частично выйдет из воды и будет работать «всухую». А это прямой путь к поломке. Поэтому бездумно делать подбор скважинного насоса по принципу чем мощнее, тем лучше, нельзя

Это тот случай, когда кашу маслом испортишь

Поэтому бездумно делать подбор скважинного насоса по принципу чем мощнее, тем лучше, нельзя. Это тот случай, когда кашу маслом испортишь.

Как рассчитать параметры насоса?

• с сухим ротором;
• с мокрым.

Выбрать между ними не сложно. Если это обычное отопление, а не крупная котельная, лучше взять мокрый тип.

Однако есть ещё параметр производительности (его называют расходом).

Эту цифру можно посмотреть в сопроводительной документации и подобрать для определённой системы отопления.

Другой важный момент – напор помпы.

Чтобы понять разницу между производительностью и напором, можно проиллюстрировать это на примере бытовых насосов. Прибор с высокой производительностью и маленьким напором – это агрегат, который за считанные минуты осушит затопленный подвал (вода забирается с небольшой глубины).

А большой напор при маленькой производительности – это погружной насос для скважины. Он может поднять воду и перекачать её на большие расстояния, но воды этой будет немного.

Пример для погружного насоса в коттедже

Расчет для частного коттеджа производится с учетом имеющихся сантехнических приборов:

• унитаз – 0,1;
• умывальник – 0,09;
• кухонная мойка – 0,15;
• водонагреватель – 0,1;
• душ + смеситель – 0,09.

Общий расход в доме получится равным 0,53 л ежесекундно, затем к нему добавляется уличный поливочный кран (0,3 л/с), что составит 0,83 л/с. Данному значению в таблице соответствует реальная характеристика 0,48 л/с, которая после умножения на поправочный коэффициент дает 1,73 куба ежесекундно. Если в паспорте насоса указана производительность в л/ч, то расчеты на последнем этапе изменяются – значение из таблицы достаточно умножить на 3 600 секунд.

В конкретном примере расчета насоса производительность оборудования должна превышать показатель 1,73 куба ежечасно. Сравнив характеристики моделей ведущих производителей, получаем, что для данных эксплуатационных условий подойдут:

Рисунок 2. Модификации насоса

• модель 45 Pedrollo 4SR – 2 м 3 /ч;
• насос 80 Aquatica 96 – 2 м 3 /ч;
• модификация 25Sprut 90QJD – 2 м 3 /ч;
• варианты 63 Водолей НВП, 32 Водолей НВП – 1,8 м 3 /ч.

На этом выбор насоса не заканчивается, так как следующий параметр не менее важен для увеличения эксплуатационного ресурса. Рис. 2.

Расчёт производительности насоса для скважины

Осуществляя расчет производительности насоса для скважины, также стоит учитывать и естественные колебания жидкости, которые по тем или иным причинам могут влиять на уровень воды в скважине. Как показывает практика, в течение года, под действием таких метеорологических факторов как засуха, обильные ливни и паводки, уровень жидкости может увеличиваться или напротив уменьшаться от 1 до 5-6 метров в зависимости от интенсивности вышеперечисленных явлений. Насосы в таких скважинах необходимо устанавливать на несколько метров глубже, чем минимально возможный показатель динамического уровня жидкости. Таким образом, можно дополнительно подстраховать скважинное оборудование на случай возможного обмеления источника.

Разобрав основные характеристики скважины, можно приступать к выбору нужной модели насоса. Здесь нас будут интересовать эксплуатационные параметры оборудования, а именно:

• Производительность — это способность скважинного насоса перекачивать определенный объём воды за установленный промежуток времени.

  На заметку
  Чтобы определить требуемый объём жидкости, можно воспользоваться усредненным значением, где в сутки один человек расходует примерно 1000 литров воды или один кубометр. Но не стоит забывать, что, как правило, в загородном доме несколько точек водоразбора. Это могут быть краны, смесители, стиральные и посудомоечные машины, ванные, душевые комнаты. И всегда есть вероятность их единовременного использования. Конечно же, не всех сразу (хотя такая вероятность также имеется), но нескольких — это уж точно. В общем, нам необходимо, чтобы насос, помимо среднего расхода, справлялся и с возможной пиковой нагрузкой.

• Напор, если не вдаваться в подробности, то напор скважинного насоса — это показатель создаваемого давления, которое может обеспечить конкретно взятый насос при перекачивании определенного количества жидкости. Если у вас интересуются, какой напор требуется, то под этим подразумевают, какое давление необходимо обеспечить насосу, чтобы перекачать определенный объём жидкости от начальной точки всасывания до конечной точки водораспределения, при этом преодолев все гидравлические сопротивления водопроводной системы.

Подробнее о способе прямой подачи воды

Система может быть организована по-разному. Наиболее простым, но не самым удачным, является вариант, при котором вода подается из скважины к местам потребления без дополнительных приспособлений. Данная схема подразумевает частое включение и выключение насоса при эксплуатации. Даже при кратковременном открытии крана будет совершен запуск насосного устройства.

Вариант с прямой подачей воды может использоваться в системах с минимальным разветвлением трубопроводов, если при этом в строении не планируется проживать постоянно. При расчетах основных параметров должны учитываться некоторые особенности. В первую очередь это касается создаваемого напора. С помощью специального калькулятора можно быстро произвести вычисления для определения давления на выходе.

Как выяснить показатель расхода насоса

Формула расчета выглядит так: Q=0,86R/TF-TR

Q – расход насоса в м.куб./ч;

R – тепловая мощность в кВт;

TF – температура теплоносителя в градусах Цельсия на входе в систему,

Схема расположения циркуляционного насоса отопления в системе

Три варианта расчета тепловой мощности

С определением показателя тепловой мощности (R) могут возникнуть трудности, поэтому лучше ориентироваться на общепринятые нормативы.

Вариант 1. В европейских странах принято учитывать такие показатели:

• 100 Вт/м.кв. – для частных домов небольшой площади;
• 70 Вт/м.кв. – для многоэтажек;
• 30-50 Вт/м.кв. – для производственных и хорошо утепленных жилых помещений.

Вариант 2. Европейские нормы хорошо подходят для регионов с мягким климатом. Однако в северных районах, где бывают сильные морозы, лучше ориентироваться на нормы СНиП 2.04.07-86 «Тепловые сети», в которых учтена наружная температура до -30 градусов Цельсия:

• 173-177 Вт/м.кв. – для небольших зданий, этажность которых не превышает двух;
• 97-101 Вт/м.кв. – для домов от 3-4 этажей.

Вариант 3. Ниже предложена таблица, по которой можно самостоятельно определить необходимую тепловую мощность с учетом назначения, степени износа и теплоизоляции здания.

Таблица: как определить нужную тепловую мощность

Формула и таблицы расчета гидравлического сопротивления

В трубах, запорной арматуре и любых других узлах системы отопления возникает вязкое трение, которое приводит к потерям удельной энергии. Это свойство систем называют гидравлическим сопротивлением. Различают трение по длине (в трубах) и местные гидравлические потери, связанные с наличием клапанов, поворотов, участков, где изменяется диаметр труб и т.п. Показатель гидравлического сопротивления обозначают латинской буквой «H» и измеряют в Па (паскалях).

Формула расчета: H=1,3*(R1L1+R2L2+Z1+Z2+….+ZN)/10000

R1, R2 обозначают потери давления (1 – на подаче, 2 – на обратке) в Па/м;

L1, L2 – длина трубопровода (1 – подающего, 2 – обратного) в м;

Z1, Z2, ZN – гидравлическое сопротивление узлов системы в Па.

Чтобы облегчить расчеты потерь давления (R), можно воспользоваться специальной таблицей, где учтены возможные диаметры труб и приведены дополнительные сведения.

Таблица для определения потерь давления

Усредненные данные по элементам системы

Гидравлическое сопротивление каждого элемента системы отопления приведено в технической документации. В идеале следует воспользоваться характеристиками, указанными производителями. При отсутствии паспортов изделий можно ориентироваться на примерные данные:

• котлы – 1-5 кПа;
• радиаторы – 0.5 кПа;
• вентили – 5-10 кПа;
• смесители – 2-4 кПа;
• тепломеры – 15-20 кПа;
• обратные клапаны– 5-10 кПа;
• регулирующие клапаны – 10-20 кПа.

Сведения о гидравлическом сопротивлении труб из различных материалов можно вычислить по таблице ниже.

Таблица потерь давления в трубах
