Как рассчитать размеры для дверей-купе и всех составляющих деталей

Быстрый расчет стоимости шкафа по размерам

Чтобы «прицениться», совсем необязательно рассчитывать детали по миллиметрам и тратить на это время. Вы, наверно, не раз наблюдали, насколько быстро оценивают стоимость шкафа-купе в фирмах производителей корпусной мебели, практически в режиме онлайн. Обычно пользуются двумя способами.

С помощью таблицы в Excel

Секрет скорости расчетов стоимости разных моделей шкафов простой: при предварительной оценке миллиметры особой роли не играют. Можно просто округлять размеры деталей, чтобы получить приблизительный расход листового материала.

Чтобы не «потерять» ни одну из полок или перегородок, лучше записывать сначала все вертикали, потом горизонтали. Расчет шкафа из примера будет выглядеть так:

Далее забиваем формулу расчета площади по длине и ширине и перемножаем на количество.

Сумма площадей деталей даст понимание, сколько материала понадобится для изготовления шкафа. Нужно просто соотнести полученную цифру относительно площади листа ЛДСП.

Например, в листе ЛДСП формата 2440х1830 приблизительно 2,4х1,8=4,32 кв.м. То есть в нашем случае материала уйдет примерно 1,5 листа.

С помощью программы раскроя

Конечно, предыдущий подсчет крайне грубый и будет верен, если мелких и крупных деталей примерно равное количество. Тогда «мелкие» (например, детали ящиков) заполнят остатки от «крупных». Но если в изделии только объемные детали, то листов ЛДСП понадобится больше, а отходы можно будет использовать разве что для изготовления какой-нибудь дополнительной полки или шкафчика под обувь.

Поэтому лучше оценивать расход ДСП с помощью программы раскроя – большинство из них доступны в сети для скачивания. Для предварительного расчета достаточно округленных размеров деталей, как было описано выше, с таблицей excel.

Фурнитура также подсчитывается поштучно. Метизы (крепеж) округляются до десятков, то есть покупаются с запасом.

Вот и весь алгоритм действий, чтобы рассчитать шкаф по размерам деталей и прикинуть его стоимость. Таким же образом рассчитывают цену изделий и производители мебели на заказ, закладывая свою «маржу», которая может составлять от 30-50% и до 200-300%.

Расчёт дверей-купе онлайн.

«Купе-Расчёт On-line» — это не то же самое, что представлено сегодня на множестве сайтов в виде конструкторов и калькуляторов шкафов-купе, которые обсчитывают предварительную стоимость шкафа-купе.

«Купе-Расчёт On-line» — это ресурс для тех, кто сам собирает шкафы-купе и постоянно рассчитывает параметры дверей-купе: размеры профилей (вертикальных и горизонтальных), размеры наполнения: ЛДСП 10мм, зеркала или стёкла. Затем все расчёты можно легко распечатать и приложить к проекту с чертежами шкафа-купе.

Как это работает?

В принципе ничего сложного. На первой странице Вы выбираете нужную Вам систему, просто кликая по кнопке с логотипом системы. На следующей странице выбираете конфигурацию дверей: без секций, с секциями или со вставками. Чтобы выбрать, просто кликните по нужной иконке двери.

Затем Вы автоматически попадаете на страницу, где Вам нужно будет ввести необходимые для расчёта данные. А именно: высота и ширина проёма или ниши, куда будут встраиваться двери-купе, количество дверей, количество мест перекрытия, вид профиля (по конфигурации сечения) и наличие или отсутствие «шлегеля» (по умолчанию «шлегель» учитывается). Затем выбираем размеры вставок или секций и наполнение для дверей-купе: ЛДСП 10мм или зеркало.

С высотой и шириной проёма и количеством дверей-купе, должно быть всё понятно.

Места перекрытия.

На счёт мест перекрытия. «Купе-Расчёт On-line» не реагирует, когда мест перекрытия меньше дверей на один. Но если Вы оставите другой вариант, появится окно подтверждения, в котором Вам нужно будет подтвердить свой выбор. В окне подтверждения нажмите кнопку «ОК», и расчёты продолжатся. Нажмите кнопку «Отмена», и Вы вернётесь к заполнению параметров дверей-купе.

Например:Вы ввели количество дверей — 4, а мест перекрытия — 1. Появится окно подтверждения, спрашивающее: «Вы уверены, что мест перекрытий должно настолько быть меньше, чем дверей?». В этом случае Вы выбрали вариант, когда 3 двери в положении «стык в стык» катаются по одной линии, а одна дверь катается по другой линии. Может быть, Вам действительно нужен именно такой вариант. Тогда нажимайте «ОК», и Вы получите расчёт дверей. Но если Вы ошиблись и не внимательно выбрали количество мест перекрытия, тогда нажмите «Отмена» и исправьте ошибку.

Проблема заключается в том, что двери окажутся узкими по ширине для тех вариантов, где мест перекрытия должно быть больше. К примеру, где две двери из четырёх катаются по одной линии, а две — по другой линии. Здесь мест перекрытия должно быть три.

Подробнее о местах перекрытия смотрите здесь —>.

Профиль.

У каждой системы раздвижных дверей есть своя коллекция профилей. Профиля различаются по материалу, из которого они сделаны (сталь или алюминий), и по сечению. Прежде, чем производить расчёты, выберите нужный Вам профиль.

Цвет профиля.

Конечно, цвет профиля не влияет на расчёты дверей-купе. Но цвет будет прописан на бланке расчётов, что поможет при работе в цехе или на складе не перепутать нужный профиль по цвету.

Буферная лента («шлегель»).

Если Вы хотите, чтобы буферная лента присутствовала на дверях, оставьте галочку. Если нет, тогда галочку уберите.

Что такое буферная лента или «шлегель», смотрите здесь —>.

Выберите наполнение для дверей

Ниже Вы увидите таблицу Ваших дверей-купе, внутри которой Вам нужно выбрать материал наполнения для каждой двери: ЛДСП 10мм или зеркало (стекло) 4мм.

Под таблицей дверей находятся две кнопки: «Выбрать систему» и «Расчёт». Нажав на первую, Вы вернётесь к выбору системы для дверей-купе. Или нажимаем кнопку «Расчёт», и переходим на страницу готового бланка расчётов.

Бланк расчётов.

Бланк расчётов дверей-купе — это конечный результат расчётов, который Вы сможете распечатать для работы.

Что содержится в расчётах?
— В самом верху бланка прописаны вид профиля, цвет и система раздвижной системы, для которой производились расчёты.
— Ниже логотип системы и первоначальные параметры, которые Вы вводили для расчётов: высота и ширина проёма, количество дверей и мест перекрытия. Это удобно для того, чтобы снова проверить правильность введённых параметров.
— Затем идёт таблица с результатами расчётов:

• высота двери;
• ширина двери;
• размер плиты 10мм (если есть);
• размер зеркала (стекла) 4мм (если есть);
• длина вертикального профиля (ручки);
• длина горизонтального профиля (верхнего и нижнего);
• длина силиконового уплотнителя для зеркала.

«шлегеле»»шлегеля»

Определить направляющие

Чтобы двери становились внахлёст, и не мешали друг другу необходимо, чтобы задняя направляющая была удалена от передней на рассчитываемый результат: толщина ручки – внешняя ширина выемки + 2 мм.

Пример:

• Толщина 34;
• Ширина 16.

Результат: 34 – 16 +2 = 20

Из статьи становится понятно, что такой мебелью, как шкаф купе достаточно легко обзавестись. Но для начала нужно сделать точные замеры и расчёты, чтобы не пришлось что-то менять во время монтажа. Если подойти к делу ответственно, соблюдая все правила, то шкафом будет удобно пользоваться.

Статья по теме: Входные двери из дерева: основные виды, конструктивные особенности и преимущества |+55 фото

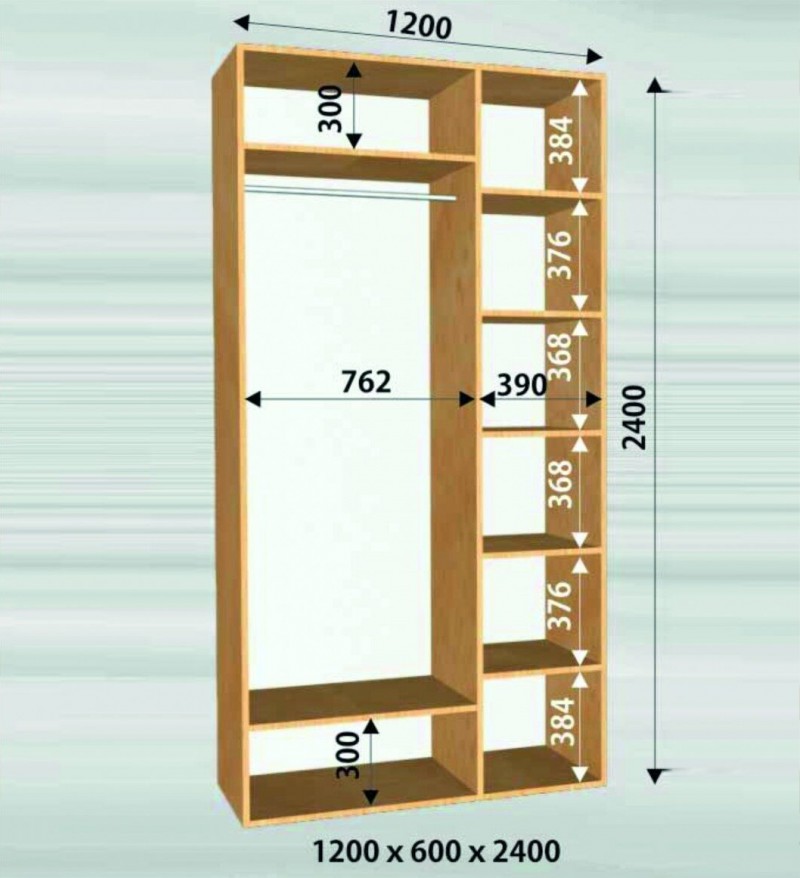

Сопоставляем расчетные данные дверей купе и внутреннего наполнения шкафа

Самым важным моментом является соотношение внутреннего наполнения и дверей. Исходя из того, что дверное полотно при открытии не распахивается, а двигается по рельсам, необходимо рассчитать столько площади, чтобы она открывала пространство, нужное для того, чтобы спокойно доставать до выдвижных ящиков.

Оптимальное расстояние между полками — 300 мм. Но лучше подойти к этому вопросу индивидуально.

Для того, чтобы доступ к трубе и ящикам оставался в свободном доступе, следует высчитать ширину двери. Первым делом стоит учесть ширину профиля, расположенного вертикально. Обычно она равна двадцать шесть миллиметров. Затем вычитается ширина профиля, находящегося внутри (из общей ширины вычесть тридцать шесть миллиметров – толщина боковых стенок). Из итога отнять толщину передней и задней ленты.

Необходимая глубина шкафа для плечиков, на которых располагаются висящие вещи — 550–600 мм.

Формула расчета ширины двери состоит из двух действий:

1. Ширина внутреннего проема + ширина обоих профилей, что пересекаются.
2. Полученный результат разделить на три.

Определитесь, что вы будете хранить в выдвижных ящиках, какие они должны быть по высоте и сколько всего ящиков необходимо.

Формулы для расчёта размеров дверей-купе

Существуют несколько общепринятых формул, помогающих правильно рассчитать необходимые размеры раздвижной конструкции.

Для определения высоты двери-купе, обозначаемой как h, используют такую формулу:

h двери = h проёма – 4 см

Способ расчёта ширины (L двери) зависит от количества створок в конструкции, выбранной для зонирования пространства:

• для стандартных двустворчатых конструкций: L двери = (L проема + 2 см)/2, где 2 см – это размеры перехлёста полотнищ;
• для двери с тремя полотнищами: L двери = (L проема + 4 см)/3, где 4 см – это совокупная ширина двух перехлестов дверей;
• для четырех створок: L двери = (L проема + 6 см)/4, где 6 см предусмотрено для обеспечения трёх перехлестов.

Также важно правильно определить размеры направляющих, по которым будут двигаться дверные полотнища. Для расчёта их длины к ширине проёма добавляют ещё 4 см, чтобы иметь возможность подогнать размер в процессе установки конструкции

Как правило, на практике длина верхней и нижней направляющей незначительно отличаются.

Определение высоты дверей купе

Высоту раздвижных дверей купе можно получить по формуле

Большим заблуждением будет считать, что расчет высоты двери идентичный процедуре замера целого шкафа. Второй ошибкой может стать выбор высоты самого изделия, который равен максимальной высоте комнаты.

Конструктивные элементы из которых состоит нижнеопорная дверь купе

Для правильного измерения высоты проема следует придерживаться следующих советов.

Снимать мерки в трех точках – двух боковых частях и в центре. При получении одинаковых параметров можно быть уверенными в легкости вычисления

Определение габаритов проема проводятся на нескольких уровнях для выявления возможного несоответствия параметров

Брать во внимание отдельность некоторых элементов и не приписывать их.

• Толщина крышки.
• Габариты толщины нижних направляющих с роликовой конструкцией.
• Зазор между нижними направляющими и полотном.
• Отсчитать необходимый зазор для монтажа двери (приблизительно 14 мм).

Двери для шкафов-купе состоят из каркаса – вертикального, верхнего, нижнего профиля и заполнения (стекло/зеркало или ЛДСП)

Тонкости и правила расчета дверей для шкафа-купе

• Если у вас есть возможность выбирать внутреннее устройство шкафа-купе, старайтесь выбирать статичные полки, чтобы избежать лишних проблем с выдвижными ящиками.
• Первая сборка шкафа не должна быть сложной. Выберите модель с одной створкой. В этом случае не придется беспокоиться о правильности расчетов для нахлеста.
• В пункте о нахлестах я говорила, что пол должен быть ровным без каких-либо вмятин и выпуклостей. Его можно выровнять с помощью цементной заливки пола с последующим выравниванием.

Двери самый важный элемент шкафа-купе.В случае соблюдения всех правил, вы получите грамотный расчет всех элементов конструкции, а готовый шкаф будет функционировать без сбоев.

Источник

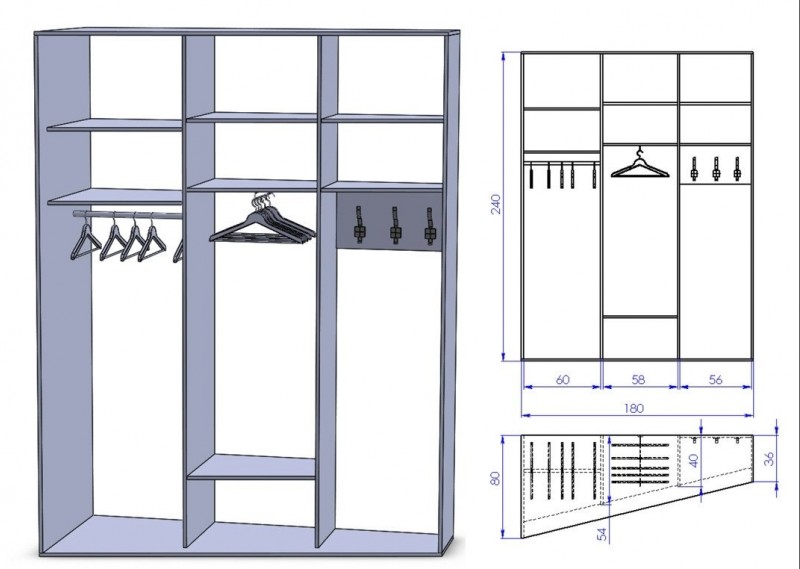

Проектирование и расчет шкафа-купе своими руками

Проектирование шкафа – многоэтапная задача.

Проектируйте шкаф, продумывая все полки.

Чтобы готовая конструкция не обрушилась под весом своей тяжести, необходимо заранее рассчитать:

• габариты будущей мебели;
• ширину дверей;
• длину полок, чтобы они не прогибались под тяжестью вещей;
• количество и размеры выдвижных ящиков;
• полезную глубину полок, из которых 10 см уйдет на раздвижную систему дверей;
• другое.

Необходимо сделать список деталей для раскроя ЛДСП.

Замеры помещения

Профессиональный замер помещения помогает избежать ошибки при создании шкафа купе. Для работы вам понадобятся:

• рулетка;
• строительный уровень;
• угольник или любой предмет с прямыми углами (бумага А4);
• тетрадь и карандаш.

Когда вы определились, где будет стоять шкаф, замеряйте пространство. Помните, что одни и те же замеры необходимо делать в нескольких местах. Если, например, стены комнаты располагаются под незначительным наклоном, это может в итоге перекосить двери у готовой мебели. И раздвижная дверная система открытия не сможет функционировать.

Система раздвижных дверей, в зависимости от производителя, обладает глубиной 80–100 мм.

1. В нескольких местах замеряйте ширину стены проема или комнаты.
2. Запишите показания высоты стены.
3. Проверьте, насколько углы, где планируется стоять шкаф, соответствуют 90 градусам. Если эта цифра отклоняется, учитывайте это в проекте.
4. Проверьте уровень пола. Заваливается ли стена? Мебель вне зависимости от кривизны пола должна иметь горизонтальное положение. Если пол заметно искривляется, необходимо делать цоколь и подрезать для выравнивания поверхности основание мебели.
5. Если есть плинтуса и вы их не планируете снимать, необходимо учитывать подрезку модели под них.

Вам нужно определиться с шириной Вашего шкафа-купе и выбрать схему шкафа-купе.

Расчет габаритных размеров шкафа

Вы рассчитали размеры помещения или ниши и записали результаты в тетрадь. Самое время сделать расчет материала. Это финальный этап, чтобы понимать, как спроектировать шкаф купе самому.

1. Ширина планируемой мебели рассчитывается из личных пожеланий или ваших замеров помещения. От этого показателя всегда вычитается 5 см – так называемый технологический зазор. Это гарантия того, что во время монтажа шкаф точно войдет в подготовленное для него пространство.
2. Глубина конструкции исходит от предварительно сделанных замеров комнаты. Учитывайте, что от фактической цифры глубины примерно 10 см «съедает» система раздвижных дверей.
3. Для высоты купе рассчитайте диагональ боковой стенки. Тогда вы будете уверены, что после монтажа шкаф не окажется значительно выше, чем планировался.

Продумывайте все детали шкафа всей семьей.

Методика расчета материалов

Вы рассчитали размеры комнаты и будущего шкафа.

Для узкого шкафа понадобится меньше материала.

Теперь нужно посчитать, сколько уйдет материала на наружный блок и на полочки, на ящики и на другие мелочи. Листы ДСП, из которого изготавливают подобную корпусную мебель, бывают 18 мм и 16 мм толщиной.

ДСП – один из самых популярных материалов для мебели.

Учитывайте это в своих чертежах, минусуйте этот показатель при расчете материалов.

Размер крыши совпадает с размером верхней части шкафа, так как она укладывается сверху на боковины.
Дно – это нижняя часть из замеров шкафа минус толщина двух листов ДСП. Это делается потому, что днище ложится между стенками мебели.
Две боковые стороны – это высота минут толщина листа ДСП (крыша).
Системы раздвижных дверей имеют разные размеры

Это нужно брать во внимание во время проектирования и уменьшать значения еще на стадии бумажных расчетов.
Если планируется цоколь, то длина равна замеру по нижней части купе. А высота обычно делается в пределах 10 см.
Чтобы верно рассчитать полки, необходимо отталкиваться от дизайна шкафа

В целом, это длина шкафа минус две толщины ДСП. Если планируется перегородка внутри конструкции, ее толщину тоже следует учитывать.

Собрать шкаф самостоятельно не сложно.

Как правильно рассчитать размеры шкафа

• Кухня своими руками
• Замер помещения
• Проектирование кухни
• Чертежи нижних шкафов
• Чертежи верхних шкафов
• Раскрой ЛДСП
• Фасады для кухни
• Фурнитура для кухни
• Сборка кухни
• Установка кухни
• Шкаф-купе своими руками
• Замер помещения
• Расчет размеров шкафа-купе
• Готовые чертежи шкафов-купе
• Сделать чертеж шкафа-купе
• Раскрой ЛДСП
• Сборка раздвижных дверей
• Сборка шкафа-купе

Как рассчитать размеры Шкафа-купе

Для расчета ширины, высоты и глубины шкафа-купе нам понадобятся минимальные значения высоты, ширины и глубины помещения, которые мы недавно получили при замерах.

Ниже мы приводим, рекомендованные нами минимальные и максимальные размеры шкафа-купе.

Минимум — 900 мм, т.к минимальная ширина раздвижной двери 450 мм.

Максимум — 2700 мм, т.к максимальная длина листа ЛДСП 2750 мм.

Если вы хотите разместить шкаф-купе между двух стен, то нужно отнять от минимальной ширины помещения 100 мм, по 50 мм на каждую сторону. Это необходимо, чтобы при его установке нам не помешал плинтус

Обратите внимание на то, располагается ли перед будущим шкафом-купе дверной проем и на то, насколько выступает ручка, учтите это при определении ширины шкафа-купе

Минимум — 350 мм.

Максимум — 900 мм.

При определении глубины сделайте отступ в 50 мм от дверного проема, выключателя или другого предмета.

Минимальную высоту вы определяете сами.

Максимум — 2700 мм т.к максимальная длина листа ЛДСП 2750 мм.

Если вы хотите сделать максимально высокий шкаф-купе, то исходя из замеров высоты помещения, рассчитываем максимальную высоту шкафа-купе по формуле, подставляя значения в миллиметрах:

Эта формула поможет вам рассчитать максимально возможную высоту шкафа-купе с небольшим запасом, чтобы при подъеме шкафа его диагональ не задела потолка.

Если вы будете собирать шкаф-купе стоя, то при расчете максимального размера высоты стоит уменьшить его на 50-100 мм относительно минимального размера высоты.

Расчет конструкции

Прежде чем покупать комплект для дверей-купе Аристо, нужно определиться с дизайном конструкции. А уже затем проводится расчет.

Расчет требуется для того, чтобы правильно собрать двери-купе, получить идеально ровные и точные параметры. Если подготовить все верно, и все детали будут соответствовать расчетам, готовая дверь вас очень приятно удивит.

При расчете очень важно не допускать неточностей и небрежностей. Многие начинают все делать на глаз или примерно

Но в итоге все оборачивается неприятными последствиями.

Основополагающими данными выступают размеры проема, куда будет устанавливаться будущая дверь Аристо. Посчитайте точную высоту и длину проема. Дальше можно рассматривать множество формул, искать результат, проводя расчет, применяя при этом листочек с ручкой или калькулятор. Но советую бросить это гиблое дело. В настоящее время доступен очень удобный инструмент. Заключается он в том, что проводится расчет онлайн с помощью встроенного в сайт калькулятора. Вводите исходные данные и получаете точный результат. Уже по нему делаются наброски, вырезаются детали нужных размеров.

Расчет по ширине

Расчет размера по ширине производится исходя из планируемого числа дверных перегородок (1, 2,3,4 и т.д.) В первую очередь произведите измерение общего проема. Полученное число разделите на количество дверей. Если проем 600 мм, а створок планируется 2 штуки, то 1200:2=600 мм ширина одной створки.

Также учтите величину нахлеста (створки должны перехлестываться не менее чем на 6-8 см) и прибавьте по 1,5 – 2 см по боковым сторонам.

Створка не должна быть уже 500 мм, так как узкая будет заваливаться в сторону. Слишком широкая (более 1000 мм) доставляет неудобства в процессе эксплуатации.

Особенности конструкции двери купе

О достоинствах дверей купе написано, наверное, на каждом мебельном сайте. Кстати, я, иногда, не могу понять, зачем вообще об этом пишут. Ведь и так всё понятно – конструкция двери купе позволяет открывать двери по принципу «купе», тем самым обеспечивает оптимальное использование пространства в помещении. И это есть большой плюс, из-за которого шкафы-купе стремительно вошли в нашу жизнь, заменив своих унылых предшественников с распашными дверями.

Я хочу поговорить не о достоинстве, а об особенности дверей купе. О той особенности, до которой нет никакого дела покупателю мебели, но которая важна для её производителя:

Двери купе устроены таким образом, что открывая доступ к одному участку внутреннего наполнения шкафа купе, они закрывают другой его участок. И самое главное – двери перемещаются только вдоль горизонтального рельса и не распахиваются наружу

Именно поэтому, очень важно, чтобы раздвижные двери не перекрывали путь выезжающему выдвижному ящику или опускающемуся лифту-пантографу

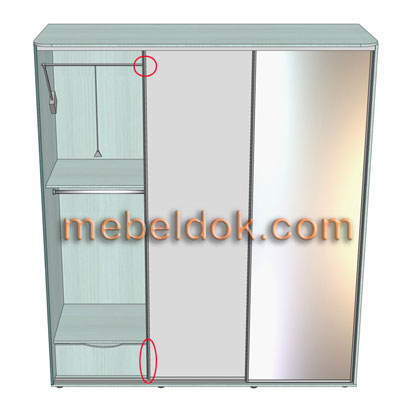

Внимание на рисунок:

Перед вами типичный пример результатов неправильного расчёта шкафа купе. Из-за допущенных ошибок, становится невозможным открыть выдвижной ящик или опустить лифт пантограф, не снимая дверей. Теперь хозяевам, чтобы достать из выдвижного ящика свои носки, придётся каждый раз снимать дверь со своего шкафа купе. Мебельщики-бракоделы внесли в их жизнь незабываемое разнообразие и лёгкий экстрим.

Ну, а если серьёзно, то мебельщики-бракоделы, допустив ряд серьёзных ошибок, просто-напросто «влетели на деньги». Печально, но здесь уже ничего не поделаешь. А вы хотите повторить их ошибки? Если нет, тогда продолжаем!

Рассчитывайте шкафы-купе с популярными системами дверей-купе с помощью электронных таблиц Excel «Купе-Расчёт».

Работая в мебельном производстве, мы стремимся к оптимизации всех процессов, сокращая затраты времени и увеличивая прибыль

Чтобы не забивать голову и рабочее время бесконечными расчётами на листе бумаги, мы всё больше обращаем внимание на средства автоматизации

Предлагаем продукт очень полезный для тех, кто начинает свой бизнес в мебельном производстве, особенно, производителям шкафов-купе, так как создавался «Купе-Расчёт» мебельщиками и для мебельщиков. В процессе работы «Купе-Расчёт» изменялся и совершенствовался.

Для того, чтобы рассчитать размеры дверей для шкафа-купе, не обязательно покупать дорогостоящие программы. Excel от компании Microsoft доступен каждому, у кого дома стоит компьютер с Windows. Для тех, кто только начинает заниматься мебельным бизнесом, и для тех, кто для себя сам решил собрать шкаф-купе и нуждается в расчёте размеров дверей-купе и их наполнения, — это то, что надо: доступно и без денег.

И на данный момент с помощью этих электронных таблиц можно легко рассчитать стоимость и параметры шкафа-купе, двери которого сделаны из алюминиевой или стальной системы «RAUMPLUS», «INDECO», «KOMANDOR», «BRAUN», «ARISTO», «Рамир», «Найди». Арсенал сайта постоянно будет пополняться таблицами для расчёта шкафов-купе и с другими популярными системами раздвижных дверей, поэтому подписывайтесь на новости сайта.

Конечно же, этими таблицами может пользоваться любой, кто решит сам своими руками собрать домой корпусный или встроенный шкаф-купе. Они помогут заранее знать какой материал необходимо закупить и определиться с размерами наполнения и профилей.

Калькуляторы и бесплатные программы

Расчёты можно сделать вручную или самому составить таблицу в Excel. Но так будет риск сделать ошибку. Можно воспользоваться бесплатными программами или калькуляторами, которых в интернете немало. Вот несколько популярных бесплатных программ.

• БТ-Шкаф. С помощью этого программного продукта можно рассчитать прямые, диагональные и угловые изделия. Сначала надо выбрать нужный тип, затем задать данные, указать количество секций, их наполнение. На макете можно менять размеры и наполнение. Программа выдаст таблицу с указанием количество деталей и материалов, а также чертежи.
• eXponent Furniture Designer. Принцип работы аналогичен. Отличие в том, что можно составить 3D-модель. В этой программе доступны разные виды мебели.
• PRO100. Можно создать самостоятельно проект будущего интерьера, рассчитать размеры отдельных предметов мебели. В ходе проектирования можно менять габариты одного изделия, отдельных его секций.
• Базис-шкаф. Нужно указать внешние габариты, задать наполнение. Если пользователь изменит один из параметров, то программа автоматически изменит внутренние габариты.

Можно не скачивать программы, а воспользоваться онлайн-калькуляторами. Их много. Можно найти сайты изготовителей мебели: почти на каждом есть свой калькулятор. Например,

• компания «Мебельные детали» (www.mebel-data.ru);
• «Росмебель» (www.shkaflon.ru);
• фабрика мебели «Мега» (www.fabrikamega.ru) и др.

Есть и специальные сайты, например «Бесплатный сервис расчёта строительных материалов» (www.zhitov.ru), где есть раздел и для шкафов-купе.

Расчет комплектующих

Для закрытой и открытой ручки замеры проводятся индивидуально:

• Ручка – боковая рамка двери, с её помощью дверное полотно открывается.
• L ручки = Н двери
• Трек – верх и низ – верхняя рельса, благодаря которой полотно фиксируется в вертикальном положении.
• Трек (верх и низ) = Н проёма
• Рамка – стягивает дверь вверху и внизу.
• L верхней/нижней рамы = L дверей – 50
• Вставка – это внешний фасад: зеркало, стекло.
• Н вставки = Н двери – 60, L вставки = L двери – 40

Что касается вставок: тут следует помнить, что стандартная ширина полотна 4 мм (стекла или зеркала) плюс вспомогательный уплотнитель (листы фанеры или ДСП).

При установке потребуются и такие детали:

• Ролики (верхние и нижние по 4 штуки);
• Саморезы под шестигранный ключ (продаются вместе с роликами).
• Тормоза (4) Ж
• Уплотнитель зеркала (силиконовый);
• Ворс пылезащитный;
• Саморезы (4,5*60) 8-10 штук.

Очень важное замечание – размеры направляющих должны быть на 2 см меньше Н проёма, чтобы облегчить установку. Если речь идёт о корпусной мебели – то длина должна быть с запасом, потому как при установке выясняется что длина верхней и нижней направляющей разная

Расчет ящиков для шкафа купе. Размеры

Выдвижной ящик для шкафа-купе, вид сверху

Чтобы определиться с размерами ящиков, необходимо определить их место. Также на свое усмотрение стоит выбрать габариты будущего места для хранения. После эти «воздушные данные» превращаем в цифры. С помощью рулетки делаем замеры по аналогии с дверью.

Расчёт высоты деталей выдвижных ящиков

Сам ящик состоит из планок, которые имеют свою толщину. Из-за этой детали ящик может не поместиться. Поэтому стоит узнать ширину данного материала и учесть его. В большинстве случаев ширина ящика на 5 мм больше направляющих.

Полный алгоритм расчета размера ящика для шкафа

• Отнять толщину центральной перегородки и боков от общей ширины шкафа.
• От полученного числа отнять ширину материала и поделить на секции.

Составляющие ящиков для шкафа

Таким образом, мы узнали ширину самих полок.

Для высчитывания пространства под ящики стоит от ширины полки отнять приблизительно 35 мм. И это ширина самого ящика в полке. Необходимость отнимания выходить от потребности открывать ящик, не зацепляя дверь.

Расчеты

Важно правильно выполнить расчеты всех элементов шкафа купе. Это обеспечит его правильное размещение, удобное использование

Даже небольшое отклонение может привести к блокированию дверей или они вовсе будут постоянно съезжать на одну сторону.

Высота

При расчете высоты конструкции не стоит полагаться на измерения расстояния от пола до потолка. Чтобы замер был выполнен правильно, стоит учитывать показатель общего пространства. Максимальным показателем высоты шкафа будет размер этого же параметра ниши. К примеру, если высота комнаты от пола до потолка составляет 250 см, то в среднем размер конструкции должен составлять не более 240 см.

Для того чтобы выполнить замер высоты проема правильно обязательно нужно снять измерения в трех точках – две боковые стороны и середина. Если будут получены одинаковые параметры, то не будет трудностей. Но если они будут отличаться, то тогда высчитывание параметров должно опираться на маленький показатель, который снимается от пола до перекрытия проема. На показатель высоты оказывает влияние наличие верхнего элемента шкафа – крышки. При этом стоит учитывать, на какую область она будет фиксироваться – к крышке мебели или к поверхности потолка.

Итак, если стандартная высота шкафа составляет 2400 мм, то при выполнении расчета габаритов дверей стоит отнять данные следующих элементов:

• толщина крышки – 1,6 см;
• стоит отнять зазор в 14 мм, который требуется для свободной установки двери в область верхних направляющих;
• размер толщины нижних направляющих элементов с роликовой конструкцией – 6 мм;
• зазор между областью нижних направляющих и полотна – 15 мм.

Ширина

Для того чтобы выполнить правильный расчет ширины, следует замерить ниши по трем точкам, также как при выполнении измерения высоты. Исходным параметром ширины будет самый маленький показатель.

Высчитывание размеров дверей шкафа купе по их ширине напрямую зависит от количества дверных перегородок. Сначала требуется сделать замеры ширины общего проема, а затем полученный показатель разделить на количество створок. Дальнейшие подсчеты необходимо проводить только для одного полотна.

Для того чтобы можно было точно понять, как производятся расчеты, стоит рассмотреть пример:

• ширина ниши составляет 300 см, при этом она имеет три откатных полотна;
• ширина одной единицы полотна будет составлять 100 см;
• обязательно необходимо добавить нахлест между дверьми, который сможет закрыть внутреннее пространство от наружного взора;
• обязательно к боковым сторонам дверей необходимо добавить по 2,5 см;
• в итоге получается, что ширина полотен составляет 105 см.

Наполнение

Наполнение находится в рамке, которая выполнена из алюминиевых профилей. Для того чтобы расчеты были выполнены правильно, требуется отнять от общих параметров дверей размер ширины профилей, которые обрамляют их со всех сторон.

Пример одного из вариантов расчета:

• первым делом замеряются размеры ширины ручек, возьмем показатель 16 мм;
• так как ручек две, то показатель необходимо умножить на 2, а значит 16*2=32 мм;
• из параметра ширины вычитается общая ширина ручек, к примеру, 712-32=680 мм;
• сделайте измерения расстояния верхней и нижней областей, которые отделяют полотно от высоты ниши. Например, оно равно 12 и 47 мм соответственно;
• возьмем показатель высоты двери 2460 мм. Складываем два значения верхней и нижней области — 12 и 47, получаем 59. От 2460 отнимаем 59 и получаем 2401 мм, это и будет высотой наполнения.

ДСП

Зеркало

Профиль ручек

В конце рассчитывается рама ручки. Ее высота совпадает с дверным полотном – 2401 мм. Для того чтобы сделать правильные расчеты длины горизонтов, обязательно выполните примерку профиль ручки до самого паза.

Как это выполнить, можно рассмотреть на примере:

• размер ширины равен 24 миллиметра;
• в связи с тем, что ручек две, то этот показатель нужно умножить на два, получаем 24*2=48 мм;
• далее от ширины отнимаем общую ширину ручек и получаем 712-48=664. Этот показатель будет являться длиной верхнего и нижнего трека.

Это и будет правильным расчётом всей конструкции. Главное, при проведении всех измерений соблюдать точность и учитывать даже малейшие отклонения

Ведь важно, чтобы шкаф купе был не только удобным, но и точно вписывался в помещение. К тому же двери шкафа купе являются основным элементом конструкции и очень важно знать, как рассчитать их правильно

Расположение профиль ручек

Асимметричная ручка

Симметричная ручка

Разновидности межкомнатных дверей-купе

По количеству створок бывают одностворчатые и двустворчатые двери-купе. Крайне редко в интерьерах можно встретить трёхстворчатые и четырёхстворчатые варианты, которые, как правило, используют для зонирования очень больших помещений.

Одностворчатые раздвижные двери представляют собой одно полотнище, которое сдвигается в сторону по направляющим рейкам. Направляющие, по которым движется такая дверь, обычно крепятся к потолку или стене над дверным проёмом. Двустворчатую конструкцию, состоящую из двух полотнищ, стоит выбрать в том случае, когда нужно закрыть широкий проём или выделить функциональную зону.

Покупать двери нужно не только с учётом конструктивных особенностей, но и уделяя внимание дизайну. Современное фабричное оборудование позволяет изготовлять двери купе с фотопечатью, пескоструйным или витражным рисунком на любой вкус

Можно даже заказать индивидуальный дизайн по рисунку или эскизу клиента. Благодаря такому разнообразию ассортимента и возможностей, обычную дверь легко превратить из заурядного элемента зонирования пространства в оригинальную интерьерную изюминку или сделать ярким акцентом обстановки – для этого достаточно выбрать дизайн с привлекающим рисунком или непривычного цвета.

Рассчитываем двери в шкаф купе

Нами был выбран алюминиевый профиль Alutech, формой MS120, его параметры указаны у производителя. Необходимые расчеты:

раздвижные двери в шкаф купе устанавливаются на проем 2108х1568мм;

верхняя и нижняя направляющие будут длинной – 1568мм;

рассчитать ширину каждой двери можно так: +/2, получаем 797мм ((1568+26)/2);

вертикальный профиль будет высотой: -, получаем 2063мм (2108-45);

показываем, как рассчитать размеры горизонтов (верхний и нижний):-, в нашем случае 747мм (797-50);

высота и ширина двери 2003х762, высота = -, ширина = – ;

Высота и ширина зеркала для двери в шкаф купе 2001×759, высота = -, ширина = -.

Приведенных выше расчетов вполне достаточно, чтобы сделать своими руками шкаф купе.

Комментарии
