Калькулятор расчета производительности циркуляционного насоса с пояснениями

Рекомендации по установке для всех типов систем

Существуют рекомендации по установке всех типов насосов:

• Монтаж системы, в которую входит циркуляционный насос, проводится с подключением резервного электропитания с запасом работы 4-6 часов.

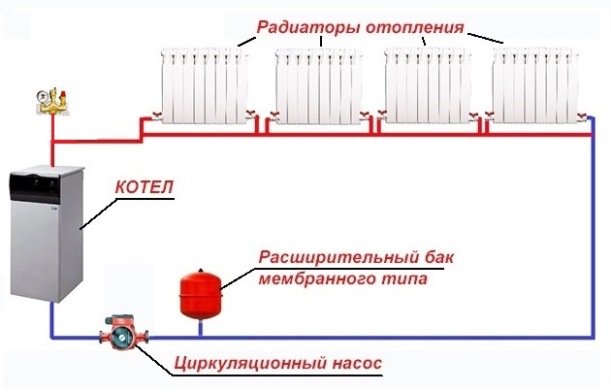

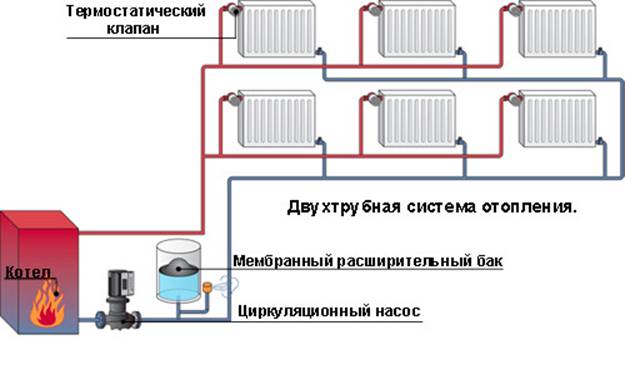

• Для 1;-2– контурных систем обязательна установка байпаса, так как при отключении электричества она обеспечит естественное движение потока энергоносителя в системе.

Для справки! Байпас это – обвод, небольшой участок трубы с запорной или регулируемой арматурой, иногда с обратным клапаном. Встраивается в обход циркуляционного насоса и при его остановке обеспечивает свободное движение потока.

• Проверять работу насоса можно только при заполненной системе. Основной показательно правильной установки – равномерное распределение тепла между всеми радиаторами.
• Насосы с мокрым типом ротора устанавливаются в вертикальном положении.

Обычно производители иллюстрируют как надо правильно устанавливать насосИсточник as-elit.ru

• Обязательна установка фильтра грубой, и желательна установка тонкой очистки.
• Насос должен находиться в доступном для обслуживания месте.
• После проведения всех расчетов добавьте 20 % от номинальной мощности, так вы обеспечите щадящую работу оборудования в оптимальном режиме 85-90 %, исключая работу на пределе возможности.

Котлы на твердом топливе

Этот тип требует отдельного рассмотрения. При отключении электричества происходит остановка насоса, но нагревание энергоносителя в котле продолжается: невозможно быстро погасить горящие дрова или уголь, через 3-5 минут температура достигнет критических показателей и сработает клапан сброса давления. Если насос установлен на выходной трубе сброс происходит через 4-6 минут, в то время как его установка на обратке увеличивает это время до получаса.

Видео описание

Наглядно про установку насоса в системе с твердотопливном котлом в следующем видео:

Ценовой фактор

При выборе циркуляционного насоса имеет значение стоимость самого устройства и его экономичность при эксплуатации. Как правило, работа насоса оправдывается экономией на расходе топлива, а стоимость на саму модель определяется его работоспособностью. По Москве разбег цен на насосы очень большой. Условно из можно разбить на 3 категории:

За 3,5-7 тысяч рублей можно купить базовые функции, с минимальным сроком работы и чаще всего одноразового использования;

Сравнение характеристик насосов эконом сегментаИсточник ms.decorexpro.com

• Приборы за 7,5-20 тысяч – это «рабочие лошадки», точно обеспечивающие заявленные характеристики, со сроком работы не меньше указанного производителем и с несколькими степенями защиты и оптмальным запасом прочности;
• VIP–системы с полной автоматизацией, набором дополнительных функций, высоким запасом прочности и возможностью обеспечить теплом большой объем обойдутся уже по стоимости от 20 до 45 тысяч рублей.

Видео описание

И еще некоторые размышления про циркуляционные насосы в следующем видео:

Преимущества отдельной насосной установки

Использование нагнетательного оборудования оправданно с точки зрения экономии топлива и повышения КПД котла, поэтому многие компании встраивают насосные установки в котлы. Но отдельная установка агрегата имеет свои преимущества: быстрая замена без снятия котла, возможность контролировать процесс при возникновении внештатных ситуаций (например, использование байпаса). Кроме этого насос можно установить в систему, не предусмотренную проектом на начальном этапе.

Несмотря на кажущуюся простоту выбора, параметры насоса должны быть технически оправданны, для чего проводятся математические вычисления с учетом законов теплотехники, особенностей индивидуальности системы, поэтому точный выбор должен сделать специалист, который учитывает все факторы исходя не только из теоретических знаний, но также и из практического опыта.

Виды насосов для отопительных систем

Современные циркуляционные насосы разделяют на два принципиальных вида: «сухие» и «мокрые». Они несколько отличаются внутренним устройством и схемой работы, но движение жидкости в них все равно обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования их работы.

Вариант #1 — приборы «сухого» типа

Конструкция сухого циркуляционного насоса не подразумевает контакт теплоносителя с ротором. Его рабочая область отделена от деталей электродвигателя специальными кольцами.

Их производят из следующих типов материала:

• графита;
• керамики;
• карбида вольфрама;
• нержавеющей стали;
• оксида алюминия.

Принцип работы «сухого» насоса заключается во вращении колеса в среде теплоносителя. Подающее воду отверстие находится по центру основной камеры, а отводящая система каналов – по периферии.

Рабочая зона «сухих» циркуляционных насосов связана с двигателем только посредством вала, поэтому при необходимости возможна замена электропривода

Вращение крыльчатки функционального колеса приводит к возникновению центробежных сил, перемещающих теплоноситель от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды через его внутреннюю камеру.

Положительными особенностями отопительного оборудования сухого типа являются:

• высокий уровень КПД – 70-80%;
• минимальный гидроудар при запуске;
• возможность горизонтального и вертикального расположение двигателя;
• перекачивание больших объемов теплоносителя за счет высокой мощности.

Из-за комбинации экономичности и шумности «сухие» насосы используются преимущественно в системах отопления промышленных, административных зданий и крупных жилых объектов.

Поэтому у приборов такого рода можно выделить следующие негативные стороны:

1. Высокий уровень шума, не позволяющий использовать их в квартирах.
2. Необходимость замены уплотнительных дисков каждые 2-3 года.
3. Высокая вероятность протекания теплоносителя наружу при нарушении герметичности рабочей камеры.
4. Необходимость внешнего охлаждения двигателя.

Из-за большого веса такое оборудование устанавливают на пол или подвешивают на кронштейны.

Элементы консольного насоса закреплены на одной станине, а электрический двигатель с рабочим колесом в корпусе связаны через редуктор

Существует два варианта конструкционного исполнения «сухих» насосов:

1. Моноблочный. Двигатель и металлический корпус прибора объединены в одну конструкцию со специфическими креплениями.
2. Консольный. К корпусу оборудования с помощью универсальных креплений может присоединяться двигатель любой мощности.

«Сухие» циркуляционные устройства для отопительных систем при соответствующем обслуживании являются более долговечными, поэтому они постепенно вытесняют с рынка модели с мокрым ротором.

Вариант #2 — насосы с ротором мокрого типа

Принцип действия циркуляционного прибора с ротором, относящимся к мокрому типу, аналогичен своему собрату в «сухом» исполнении: при вращении крыльчатки подаваемый в центр теплоноситель перемещается к периферии рабочей камеры, откуда собирается в отводящие каналы.

Все внутренние уплотнители в «мокром» насосе являются статичными и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны

Ротор «мокрого» насоса контактирует с теплоносителем, который обеспечивает и охлаждение двигателя. Такие приборы не должны работать в сухом режиме, потому что они быстро перегреваются и сгорают.

Составные части оборудования обычно расположены в одном корпусе и составляют единую конструкцию, поэтому при поломке отдельных элементов их не заменяют, а покупают новый насос.

Теплоноситель внутри рабочей камеры проходит довольно извилистый путь, поэтому от гладкости материала внутренней поверхности корпуса зависит шумность насоса

Преимущества агрегата с “мокрой” разновидностью ротора:

• бесшумность работы;
• компактные размеры;
• незначительное потребление электроэнергии (30-50 Вт);
• длительность работы без обслуживания;
• относительно небольшая стоимость;
• простота установки.

Устройства часто встраивают непосредственно в конструкцию бытовых котлов, облегчая потребителю выбор оборудования при монтаже системы отопления.

У отопительных приборов такого типа есть и минусы:

• конструкционные ограничения по максимальной мощности;
• низкая ремонтопригодность;
• маленький КПД (40-60%);
• необходимость строго горизонтального расположения оси двигателя.

Из-за низкой мощности “мокрая” разновидность насосных машин используют преимущественно в отопительных системах квартир и одноэтажных домов.

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

• производительность – 2900 л/ч;
• потребляемая мощность – 45 Вт;

Достоинства:

• высокая производительность;
• доступная цена;
• надёжность;
• хороший напор.

Недостатки:

• дороже аналогичных устройств отечественного производства;
• модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

• производительность – 50 л/мин.;
• потребляемая мощность – 72 Вт;

Достоинства:

• низкий уровень шума;
• простота монтажа и эксплуатации;
• длительный срок эксплуатации;
• доступная стоимость;
• экономичность;
• компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

• производительность – 170 л/мин.;
• потребляемая мощность – 245 Вт;

Достоинства:

• экономичность;
• компактность;
• малый вес;
• длительный срок службы;
• простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

• производительность – 4,35 м.куб./час.;
• потребляемая мощность – 60 Вт;

Достоинства:

• несколько скоростей работы ротора;
• компактность;
• надёжность;
• простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

• производительность – 3 м.куб./час.;
• потребляемая мощность – 45 Вт;

Достоинства:

• низкий уровень шума при работе;
• простота монтажа и эксплуатации;
• надёжность;
• длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

• производительность – 3000 л./час.;
• потребляемая мощность – 72 Вт;

Достоинства:

• надёжность конструкции;
• доступная стоимость;
• простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

• производительность – 9600 л./час.;
• потребляемая мощность – 550 Вт;

Достоинства:

• большой напор;
• надёжность;
• высокий КПД.

Недостатки:

• необходимость приварки к трубопроводу ответных фланцев;
• высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

• производительность – 58 л./мин.;
• потребляемая мощность – 90 Вт;

Достоинства:

• защита от перегрева;
• простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

Для чего необходимы расчеты насоса системы отопления

Большинство современных систем автономного обогрева, использующихся для поддержания определенной температуры в жилых помещениях, укомплектованы насосами центробежного типа, которые обеспечивают бесперебойную циркуляцию жидкости в отопительном контуре.

За счет увеличения давления в системе можно снизить температуру воды на выходе отопительного котла, сократив тем самым суточный расход потребляемого им газа.

Правильный выбор модели циркуляционного насоса, позволяет на порядок повысить уровень эффективности работы оборудования в отопительный сезон и обеспечить комфортную температуру в помещениях любой площади.



Расчет насоса для системы отопления

Подбор циркуляционного насоса для отопления

Тип насоса должен быть обязательно циркуляционным, для отопления и выдерживать большие температуры (в пределах до 110 °С).

Основные параметры подбора циркуляционного насоса:

2. Максимальный напор, м.

Для более точного расчета, необходимо увидеть график напорно-расходной характеристики

Характеристика насоса – это напорно-расходная характеристика насоса. Показывает, как изменяется расход при воздействии определенного сопротивления потерь напора в системе отопления (целого контурного кольца). Чем быстрее движется теплоноситель в трубе, тем больше расход. Чем больше расход, тем больше сопротивления (потерь напора).

Поэтому, в паспорте указывают максимально возможный расход при минимально возможном сопротивлении системы отопления (одного контурного кольца). Любая система отопления оказывает сопротивление движению теплоносителя. И чем она больше, тем меньше окажется расход в целом на систему отопления.

Точка пересечения показывает реальный расход и потерю напора (в метрах).

Характеристика системы – это напорно-расходная характеристика системы отопления в целом для одного контурного кольца. Чем больше расход, тем больше сопротивление движению. Поэтому, если установлено для системы отопления качать: 2 м 3 /час, то насос нужно подобрать таким образом, чтобы удовлетворить данный расход. Грубо говоря, насос должен справиться с необходимым расходом. Если сопротивление отопления высокое, то насос должен обладать большим напором.

Для того, чтобы определить максимальный расход насоса, необходимо знать расход вашей системы отопления.

Для того чтобы определить максимальный напор насоса необходимо знать, какое сопротивление будет испытывать система отопления при заданном расходе.

Расход системы отопления.

Расход строго зависит от необходимого переноса тепла по трубам. Чтобы найти расход необходимо знать следующее:

2. Разница температур (Т₁ и Т₂) подающего и обратного трубопровода в системе отопления.

3. Средняя температура теплоносителя в системе отопления. (Чем ниже температура, тем меньше теряется тепло в системе отопления)

Предположим, что отапливаемое помещение потребляет 9 кВт тепла. И система отопления рассчитана, так чтобы отдать 9 кВт тепла.

Это означает, что теплоноситель, проходя через всю систему отопления (три радиатора) теряет свою температуру (Смотри изображение). То есть температура в точке Т₁ (на подаче) всегда больше Т₂ (на обратке).

Чем больше расход теплоносителя через систему отопления, тем ниже разница температур между подающей и обратной трубой.

Чем выше разница температур при неизменном расходе, тем больше тепла теряется в системе отопления.

С – теплоемкость теплоносителя воды, С=1163 Вт/(м 3 •°С) или С=1,163 Вт/(литр•°С)

Q – расход, (м 3 /час) или (литр/час)

t₁ – Температура подающего теплоносителя

t₂ – Температура остывшего теплоносителя

Поскольку потери помещения маленькие, я предлагаю посчитать через литры. Для больших потерь используйте м 3

Необходимо определиться какая разница температур будет между подающим и остывшим теплоносителем. Вы можете выбрать абсолютно любую температуру, от 5 до 20 °С. От выбора температур будет зависеть расход, а расход создаст некоторые скорости теплоносителя. А, как известно движение теплоносителя создает сопротивление. Чем больше расход, тем больше сопротивление.

Для дальнейшего расчета я выбираю 10 °С. То есть на подаче 60 °С на обратке 50 °С.

t₁ – Температура подающего теплоносителя: 60 °С

t₂ – Температура остывшего теплоносителя: 50 °С.

W=9 кВт = 9000 Вт

Из вышеуказанной формулы получаю:

Ответ: Мы получили необходимый минимальный расход 774 л/ч

Сопротивление системы отопления.

Сопротивление системы отопления будем измерять в метрах, потому, что это очень удобно.

Предположим, что мы уже рассчитали это сопротивление и оно равно 1,4 метров при расходе в 774 л/ч

Очень, важно понять, что чем выше расход, тем больше сопротивление. Чем ниже расход, тем меньше сопротивление

Поэтому при данном расходе в 774 л/ч мы получаем сопротивление 1,4 метров.

И так мы получили данные, это:

Расход = 774 л/ч = 0,774 м 3 /ч

Сопротивление = 1,4 метров

Далее по этим данным подбирается насос.

Рассмотрим циркуляционный насос с расходом до 3 м 3 /час (25/6) 25 мм-диаметр резьбы, 6 м – напор.

Желательно когда подбираете насос, посмотреть реальный график напорно-расходной характеристики. Если его не имеется, то рекомендую просто провести прямую линию на графике с указанными параметрами

Тут расстояние между точками A и B – минимальны, и поэтому данный насос подходит.

Его параметры будут равны:

Максимальный расход 2 м 3 /час

Максимальный напор 2 метра

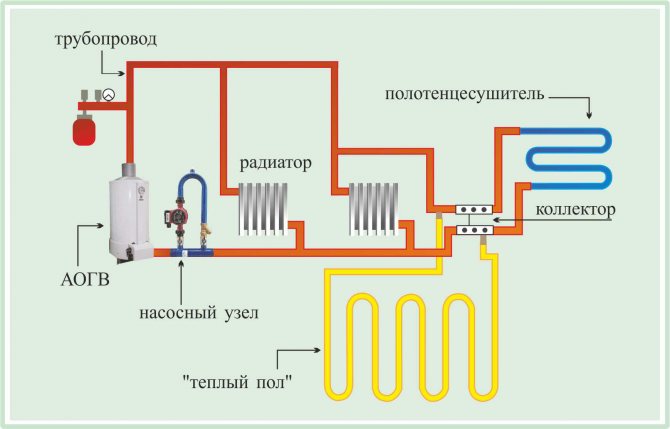

Система водяного теплого пола: как устроена?

Система включает в свой состав следующие обязательные компоненты:

• источник тепла (котел, стояк централизованного отопления);
• теплоноситель (вода, тосол, масло и др.);
• трубы обогрева;
• утеплитель;
• управляюще-распределительное устройство;
• насос циркуляционный.

По разветвленной сети трубопроводов, расположенных на полу под покрытием, циркулирует теплоноситель. Источником тепла обычно выступает газовый котел.

Использование водяных полов в квартирах с источником тепла, подающимся централизованно по стояку, допускается в домах с поквартирной горизонтальной разводкой отопления.

Схема обустройства теплого пола

С целью одинакового прогрева полов трубы размещают на не большом расстоянии между собой (100-200 мм). У стен расстояние между трубами оставляют меньше чем в центре помещения. Раскладка труб проводится по двум схемам:

• змейкой – ассоциируется с трассой слалома или зигзагом;
• улиткой – напоминает спираль.

Теплоноситель, прогретый до температуры 35-45 градусов, проходя по трубопроводу, теряет температуру. Оптимальная длина трубопровода (петли) до 120 м. Этого хватает для покрытия помещения площадью до 20 м2. Для больших помещений монтируют несколько трубопроводов. К источнику тепла их подсоединяют параллельно через коллектор, который располагают в специальном шкафу. В нем же устанавливают запорную и управляюще-регулирующую аппаратуру (манометры, термостаты, сливные краны, датчики расхода, воздушные клапаны), а также насосы.

Кавитация

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается. Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Устройство насоса

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала

Главными элементами, из которых состоит циркуляционный насос, являются:

• корпус из нержавеющей стали, бронзы, чугуна или алюминия;
• роторный вал и ротор;
• колесо с лопастями или крыльчатка;
• двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Проверка точности расчетов

Чтобы убедиться в правильности расчетов, определяющих выбор циркуляционного насоса, нужно пересчитать конкретный проект отопительной системы. Разумеется, все это актуально только для отопительных систем с принудительной циркуляцией, которые в обязательном порядке комплектуются насосом.

Последовательность проверки расчетов с последующим выбором насоса выглядит следующим образом:

• В первую очередь определяется количество тепла, необходимое для отопления всего дома – этот параметр напрямую влияет на эффективность системы;
• Далее рассчитывается расход теплоносителя;
• После нужно изучить отопительную систему на предмет количества терморегулирующих устройств и отдельных участков труб;
• Результаты расчета увеличиваются на 10% — это позволяет компенсировать все потери, которые не были учтены в расчетах.
