Преимущества прокладки электрического кабеля под землей

Создание подземных кабельных линий – уникальное техническое решение, позволяющее строить надежные и безопасные электрические сети, обладающие довольно большой протяженностью. Учитывая, что прокладка электрического кабеля под поверхностью земли не требует строительства громоздких наземных коммуникаций, этот способ подвода электричества к объектам различного функционального предназначения приобретает в наши дни все большую популярность.

Области применения подземных электрических сетей

Чаще всего подземные кабельные линии создаются в черте современных населенных пунктов, и выполняют они следующие функции:

• подвод электричества к жилым торговым и общественным объектам;
• подключение к электросетям наружных осветительных систем и развлекательных аттракционов;
• подведение электроэнергии к рекламным щитам, к ландшафтному освещению и другой декоративной иллюминации.

Также прокладка кабеля в траншее является очень популярным способом электрификации современных промышленных объектов. С помощью подземных кабельных линий можно организовывать надежные распределительные сети, а также подводить электроэнергию к мощному производственному оборудованию. И если воздушные линии электропередачи очень уязвимы перед капризами природы и другими воздействиями механического характера, то у подземных кабальных сетей этот недостаток отсутствует напрочь.

Преимущества подземных кабельных сетей

О ключевом преимуществе, которым обладают подземные электрические сети, мы уже упомянули. Заключается оно в надежной защите электрического кабеля от внешних механических воздействий. Преимущество – ключевое, но далеко не единственное. Рассмотрим – чем же еще привлекателен монтаж кабельных линий под землей. Представляем вашему вниманию краткий перечень дополнительных преимуществ, которые наблюдаются при строительстве подземных электрических сетей:

• простота проектирования (рассчитать длину подземного кабеля также просто, как и определить наиболее подходящую его разновидность);
• сравнительно невысокие затраты на приобретение наземного оборудования (для того чтобы подключить подземную электрическую сеть к электропитанию, достаточно установить всего одно внешнее устройство – наземный рубильник);
• эстетичность, которая заключается в том, что подключение электричества посредством подземного электрического кабеля совершенно не портит прелестей окружающего ландшафта (по территории газонов, улиц и других электрических площадок подземный кабель прокладывается скрыто и незаметно).

Основные способы прокладки подземных электрических коммуникаций

В настоящее время прокладка подземных электрических сетей выполняется двумя способами. Первый предполагает монтаж кабеля в траншее, второй – прокладку электрического проводника бестраншейным методом. Рассмотрим эти способы более подробно.

Укладка кабеля в земляную траншею – это классический и наиболее распространенный способ организации подземных электрических сетей. В процессе его реализации создается земляная траншея, на дне которой организовывается специальная технологическая подушка (песчаная). Затем кабель укладывается в траншею, после чего засыпается грунтом.

Что касается бестраншейного метода: к нему прибегают в местах пересечения электрической линии с автомобильными дорогами, другими инженерными коммуникациями и прочими препятствиями. Этот способ организации электрических сетей предполагает создание горизонтальных проколов грунта, избавляющих от необходимости проводить наружные земляные работы.

Каким именно способом будет организованно электроснабжение в том или ином случае – это зависит от требований электропроекта, который должен быть разработан и утвержден заблаговременно.

7.1.38

Электрические сети, прокладываемые за непроходными
подвесными потолками и в перегородках, рассматриваются как скрытые
электропроводки и их следует выполнять: за потолками и в пустотах перегородок
из горючих материалов в металлических трубах, обладающих локализационной
способностью, и в закрытых коробах; за потолками и в перегородках из негорючих
материалов* — в выполненных из негорючих материалов трубах и коробах, а также
кабелями, не распространяющими горение. При этом должна быть обеспечена
возможность замены проводов и кабелей.

_______________

* Под подвесными потолками из негорючих материалов понимают
такие потолки, которые выполнены из негорючих материалов, при этом другие
строительные конструкции, расположенные над подвесными потолками, включая
междуэтажные перекрытия, также выполнены из негорючих материалов.

7.3.113

Если во взрывоопасной зоне кабель проложен в
стальной трубе, то при переходе трубы из этой зоны в невзрывоопасную зону или и
помещение со взрывоопасной зоной другого класса либо с другими категорией или
группой взрывоопасной смеси труба с кабелем в месте прохода через стену должна
иметь разделительное уплотнение и удовлетворять требованиям 7.3.105 и 7.3.107.

Разделительное уплотнение не ставится, если:

а) труба с кабелем выходит наружу, а кабели прокладываются
далее открыто;

б) труба служит для защиты кабеля в местах возможных
механических воздействий и оба конца ее находятся в пределах одной
взрывоопасной зоны.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
4. Меньше риск возникновения пожара.
5. Также уменьшается воздействие электромагнитных волн и грозы.
6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

• в прогретом помещении (провод прогревается от 18 до 72 часов);
• установкой палатки и использование тепловых пушек;
• трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

• 60 минут – от 0 до -10 °С;
• 40 минут от -10 до -20 °С;
• 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.


Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.


Для чего они необходимы?

Применение слаботочных сетей дает возможность осуществить следующее:

• принимать, а также распределять как эфирное, так и спутниковое телевидение • обеспечивать доступ к телефонной связи • нормализовать работу и предоставить доступ к интернету • выполнить оформление сетей проводного вещания • добиться эффективного функционирования охранно-пожарных систем, а также систем оповещения и сигнализации • получить доступ к различным объектам • автоматизировать учет системы управления всевозможными энергетическими ресурсами • обеспечить корректную работу локально-вычислительных сетей • добиться взаимодействия между переговорными устройствами • получить полноценное структурирование кабельных систем

Прежде чем осуществить установку слаботочных сетей, необходимо знать, что изначально организовывается полноценный проект будущей сети, в том числе определяется будущее размещение щита, розеток, реле и прочих устройств, входящих в систему. В процессе прокладки кабелей монтажники осуществляют все работы в полном соответствии со специализированными правилами и принятыми стандартами. Сама установка слаботочных сетей состоит из проведения телефонных, компьютерных или телевизионных линий, монтажа специализированных информационных розеток и других средств коммуникации, домофонов, приборов видеонаблюдения, охранно-пожарных сигнализаций и прочего оборудования.

Существуют определенные рекомендации, которых необходимо обязательно придерживаться, монтируя слаботочные сети. Они состоят в следующем:

1. Соблюдение минимального расстояния, на котором следует разместить силовые и слаботочные кабеля, проложенные провода
2. Расстояние между линиями сети интернет и специализированными силовыми кабелями должно быть не меньше 0,3 м
3. Нельзя заводить слаботочные кабели в стояк, где находятся другие электрические кабеля
4. Категорически запрещается сращивать провода. Монтаж осуществляется только при использовании цельного кабеля
5. Если провода телефонной коммуникации прокладываются в определенном направлении, они размещаются параллельно, плотно прижимаясь друг к другу
6. При наличии открытой проводки минимальное расстояние, на котором необходимо расположить кабеля телефонной сети, составляет от 15 мм и более (при длине 10м)
7. Распределительная коробка размещается на стене, но только не над дверями, окнами или другими проемами
8. Наименьшее расстояние, которое допускается при установке распределительной коробки на стене, составляет 300 мм относительно потолка
9. Кабели различной емкости при пересечении между собой должны прилегать к стене или огибать ее сверху или снизу (это зависит от емкости проводов)
10. Обязательно необходимо предусмотреть надежную защиту кабелей. Особенно это относится к наружным слаботочным сетям, устанавливающимся непосредственно под окнами или водосточными трубами
11. Следует позаботиться о заземлении, используя для этого специальные шины, составляющиеся из хорошо изолированных медных проводников
12. При открытой прокладке слаботочных сетей для телефонной коммуникации кабеля должны размещаться на расстоянии не менее 200 мм от пола и 150 мм от потолка
13. При закрытом способе прокладки провода могут располагаться на любой высоте, которая покажется удобной
14. Ели по линиям передаются всевозможные оцифрованные сигналы, слаботочные электрические сети можно разместить по стенам в штробах, ПВХ-рукавах в фальшполе либо стяжке полов. Кроме того, допускается подвешенное состояние над фальшпотолком

Материалы для слаботочной проводки в квартире, доме

Чтобы выполнить полноценную прокладку компьютерной, телевизионной либо телефонной сети, применяются различные виды проводов. Для монтажа компьютерных слаботочных систем и сети используются кабели, выполненные из меди. Они представлены в качестве формата «витая пара». Что касается принадлежности к классу, их стоит отнести к В и Е соответственно. Также встречаются специализированные волоконно-оптические провода. Если необходимо прокладывать телефонные сети, в данной ситуации достаточно воспользоваться стандартными слаботочными кабелями 3-й категории.

Слаботочные сети, виды проводов

Стоит отметить, что для выполнения монтажа слаботочных сетей следует использовать электрические провода. Через них можно осуществлять передачу данных, что достигается при наличии тактовой частоты до 1 МГц. Применение оптических кабелей зачастую наблюдается в случае необходимости укладки магистральных сетей. Это объясняется тем, что в данном случае существует надобность в довольно высокой скорости передачи данных. Что касается марки кабеля, она изначально указана в схеме монтажа.

ВИДЫ ЛОТКОВ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ

Требования к системам кабельных лотков регламентированы ГОСТ Р 52868, в зависимости от материала изготовления компонентов выделяют:

• металлические виды лотков, как правило изготавливаемые из низкоуглеродистой или нержавеющей стали и имеющие универсальные характеристики;
• неметаллические (пластиковые) разновидности со средними показателями прочности и термостойкости;
• композитные (бетон и ж/б) лотки, используемые при прокладке кабельных трасс по поверхности грунта или под землей.

Характеристики металлических изделий зависят от их толщины, марки стали и степени антикоррозионной защиты, верхний предел напряжения у прокладываемого внутри кабеля ограничен 1000 В.

Худшие показатели коррозийной стойкости имеют тонкостенные изделия с отсутствующим или тонким гальваническим покрытием, лучшие – лотки из нержавеющей стали. Последние имеют широкую сферу применения, вплоть до прокладки кабеля на предприятиях пищевой промышленности, при стандартной длине до 2, 2,5 или 3 м и высоте от 25 до 100 мм их ширина варьируется от 50 до 600 мм.

Пластиковые лотки используются для внутренней прокладки телекоммуникационных проводов или кабеля с напряжением до 400 В. К преимуществам этих кабельных сооружений относят доступную стоимость, низкий вес, простоту монтажа и обработки.

К недостаткам – низкую стойкость к УФ, высоким температурам, механическим воздействиям и износу. Лотки этой группы как правило имеют сравнительно небольшие размеры (от 12×12 мм до 100×60, не более).

Лотки из бетона и ж/б имеют самые крупные габариты (по нормам – 1990 или 2970 мм по длине, до 1840 – ширине и до 720 по высоте) и отличаются повышенной прочностью и влагоустойчивостью.

Как правило эти изделия контактируют непосредственно с грунтом и используются в комплексе с крышками из бетона, асбоцемента или стали. Сфера применения включает как частные, так и общественные и промышленные объекты.

В зависимости от конструктивного исполнения выделяют глухие (сплошные), перфорированные, проводочные или лестничные лотки. В неперфорированных лотках отсутствуют любые отверстия за исключением соединительных, что положительно сказывается на их себестоимости (технология изготовления более простая), защищенности и пожаробезопасности.

Перфорированные и лестничные лотки выигрывают в весе, простоте монтажа и сбалансированности теплообмена.

Отдельные требования выдвигаются к аксессуарам, для соединения, разводки и фиксации лотков используются специальные элементы из невозгораемых конструкционных материалов.

В данную группу входят болты (стандартное соединение лотков), углы, монтажные пластины, разветвители, накладки, встроенные соединители, переходники и заглушки. Их применение расширяет возможности кабельных лотков в разы и обеспечивает главное требование монтажа – непрерывность цепи и надежность электрического контакта.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

PC360

В ходе модернизации ЛВС возникла необходимость проложить 60м кабеля в землю. О том, как это происходило написано далее.

Если не хочется делать слишком много усилий чтоб, проложить витую пару в землю, то можно закупить кабель в двойной изоляции и закопать его на глубине не менее 0,7м. Снизу подсыпать песка, сверху заложить кирпичами. В таком варианте кабель пролежит без повреждений 10 лет, можно не сомневаться. Этот кабель называется U/UTP Cat5e PVC/PE 4x2x0,52. Под черной толстой изоляцией следует обычная для витых пар серая изоляция. Бывает упрощенный вариант из одной черной изоляции, менее надежный, его лучше не брать.

В нашем случае необходимо было проложить восемь витых пар. По экономическим соображениям решено было воспользоваться проводом в обычной изоляции, помещенном для защиты от условий окружающей среды в ПНД трубу.

Трубы бывают разные. Наиболее дешевый вариант это ПНД труба из вторсырья, специально предназначенная для кабеля. Есть еще водопроводные трубы, но они в два раза дороже. Диаметр трубы 32мм.

Закупили трубу, кабель, начали производство работ.

Первым делом растянули и отмерили трубу т.к. бухты продаются по 100м, а нам нужно 60м. Зачем то решили взять 10м запаса. О том, что засунуть 70м кабеля без протяжки в трубу будет сложно, на этом этапе еще не задумались.

Затем отмерили и разложили необходимое количество витых пар.

Предполагалось использовать черный жесткий провод в качестве протяжки, просунуть его в трубу, привязать к нему 8 витых пар и вытащить обратно.

Провод засовывали в трубу больше часа. Через 40 метров провод застрял. Чтоб его просунуть пришлось трясти трубу по всей длине. Это была самая сложная часть работы.

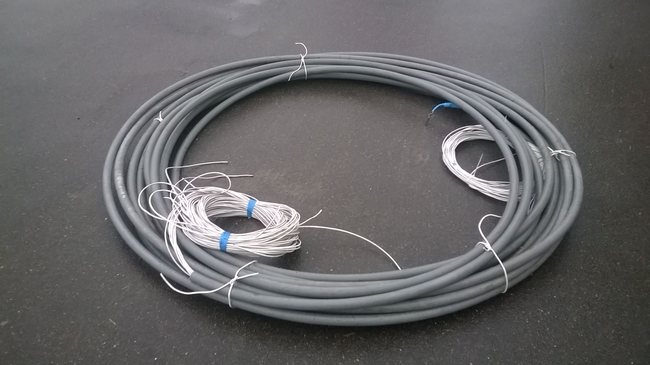

Витые пары связали между собой изолентой через 3-5м.

К черному проводу-протяжке привязали витые пары морским узлом через зачищенные жилы.

Для надежности провода скрутили дополнительно стальной проволкой и обмотали изолентой.

В таком варианте провода без проблем затянулись в ПНД трубу.

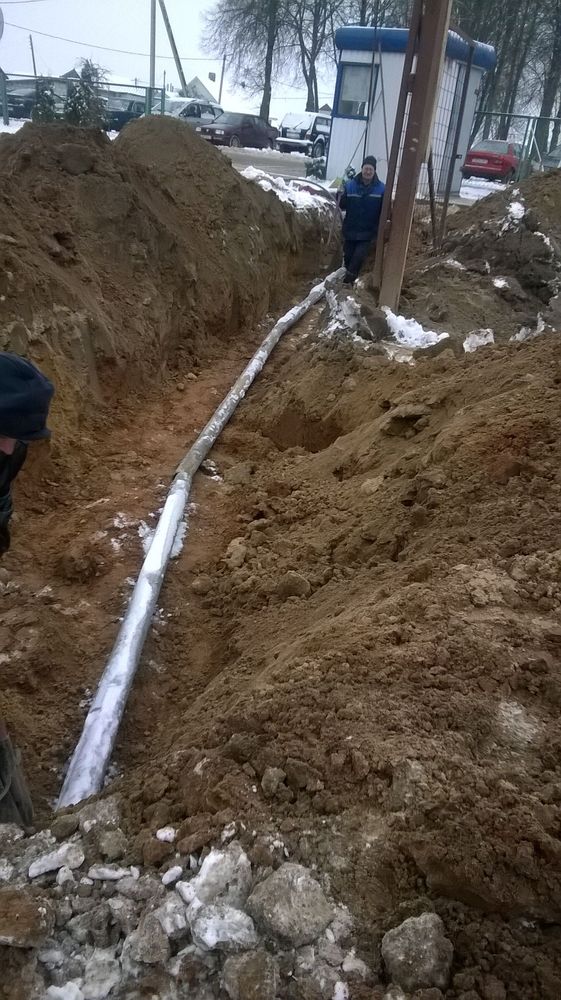

На втором этапе работ нужно было уложить трубу с кабелем в траншею. Копать вручную лопатами пришлось совсем немного, так как нашелся экскаватор.

Обкапывать пришлось трубу связи, которую экскаватор мог бы порвать. Прежде чем начинать земляные работы, желательно ознакомится предварительно со схемой подземных коммуникаций на участке.

Программист на рабочем месте )

Черный электрический кабель электрики уложили в траншею без дополнительной защитной трубы. Электрику и слаботочку по возможности нужно разложить по разным бокам траншеи. Грунт песочно-глинистый, подсыпку песка не делали.

В том месте, где траншея проходит под дорогой провод необходимо уложить в жесткую железобетонную трубу, чтоб под воздействием нагрузок от проезжающего транспорта от смещения грунта не случился обрыв.

Труба может кататься по траншее во время засыпки экскаватором, поэтому её необходимо подсыпать с боков землей. Отверстия можно залить монтажной пеной.

При подъеме из траншеи ПНД труба немного заломалась. Провода внутри остались целыми.

По всей длине траншеи кабель необходимо заложить сверху кирпичами.

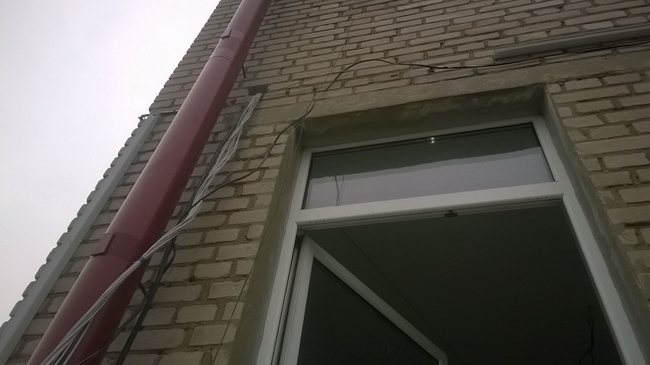

Ввод в здание на высоте 3м. В отверстие в стене затянули хвосты кабеля и еще 5м трубы.

В здании провода завели в распределительный шкаф.

С другой стороны кабель завели в пост КПП через пол.

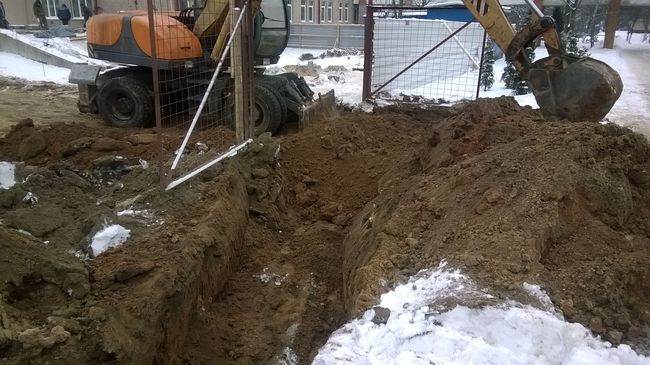

Затем, нашелся еще один экскаватор, который засыпал траншею.

На этом земляные работы были завершены. По результатам на плане участка нарисована схема трассы.

Общая протяженность линии по зданию и улице составила 110м. ЛВС на 100Мбит/с заработала без сбоев.

7.3.116

В осветительных сетях в помещениях со
взрывоопасной зоной класса В-I прокладка групповых линий запрещается.
Разрешается прокладывать только ответвления от групповых линий.

В помещениях со взрывоопасными зонами классов В-Iа, В-Iб,
В-II и В-IIа групповые осветительные линии рекомендуется прокладывать также вне
взрывоопасных зон. В случае затруднения в выполнении этой рекомендации
(например, в производственных помещениях больших размеров) количество
устанавливаемых во взрывоопасных зонах на этих линиях соединительных и
ответвительных коробок должно быть по возможности минимальным.

Выбор металлических труб для прокладки кабеля

Электрокабель можно проложить практически в любых трубах.

Минимальным требованием к кожуху является отсутствие ржавчины, заусенцев и внутренних неровностей.

Выбирают металлические трубы по разным параметрам: цене, декоративности

Обращают внимание на устойчивость труб против образования коррозии, а также на то, насколько просто монтировать систему

• Наиболее декоративными являются медные и латунные трубы, они лучше других справляются с задачей оформления электропроводки, проложенной открытым способом, и не требуют покраски. Тонкостенные трубы при этом позволяют придать кожуху любую необходимую форму без применения фасонных элементов, а толстостенные – дополнительно подчеркнуть нарочитую грубость коммуникации, собрав трубопровод с применением фитингов.
• Нержавеющие трубы – самые дорогие, но надежные и простые в монтаже: их не нужно красить, они гладкие внутри и снаружи, не подвержены коррозии и подходят для прокладывания кабеля любым способом.
• Оцинкованные имеют те же плюсы, что и нержавеющие, но их цена ниже, поэтому нередко предпочтение отдают оцинковке. Однако, срок службы у оцинкованных труб меньше вдвое.
• Стальные трубы, не имеющие защитного покрытия, и алюминиевые перед монтажом потребуется покрасить изнутри и снаружи, чтобы предотвратить окисление. Если электрокабель в стальном кожухе укладывают в цементную стяжку, внешнюю поверхность трубы можно не окрашивать.
• Гофрированные трубы удобны в монтаже, так как легко приобретают необходимую форму. Их недостаток – слабый уровень защиты кабеля от сдавливания и удара, поэтому гофру не следует использовать для подземных коммуникаций и в помещениях, где высок риск сильного физического воздействия.

В строительных магазинах можно выбрать расходники для прокладывания электрокабеля на любой вкус. Но подойдут и трубы, оставшиеся после демонтажа газо– или водопровода.

Важно предварительно осмотреть будущий кожух и оценить его состояние: если трубы не имеют трещин, внутренних швов и других неровностей, их можно использовать. Если труба не имеет защитного покрытия, ее необходимо покрасить

Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу

Если труба не имеет защитного покрытия, ее необходимо покрасить. Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу.

Способы прокладки кабельных линий

Современные технологии прокладки кабельных линий включают в себя множество способов, начиная от воздушных ЛЭП и заканчивая подземными каналами и специальными сооружениями. Для каждого вида монтажа предусмотрены собственные нормативы и технические регламенты, специальные правила выполнения работ.

Кабельные линии используются, в основном, на промышленных предприятиях, работающих со всеми классами напряжений. Они могут прокладываться не только внутри зданий и сооружений, но и снаружи, на прилегающей территории.
Внутренняя прокладка кабелей осуществляется следующими способами:

• Открытым способом по стенам и поверхностям других строительных конструкций и элементов здания.
• В металлических трубах, проложенных скрытым или открытым способом.
• Прокладка с использованием коробов и кабельных лотков.
• Использование кабельных каналов.
• Подвеска кабелей на несущих тросах.
• Прокладка в специальных кабельных сооружениях, представляющих собой отдельные элементы зданий (двойные полы, кабельные шахты, кабельные этажи и др.).

В процессе эксплуатации кабели могут случайно получить механические повреждения. Поэтому внутри кабельных сооружений и помещений практикуется использование бронированных или небронированных кабелей без горючего покрытия. Противопожарная защита кабелей, уложенных открытым способом, осуществляется с помощью огнестойкой засыпки или заливки огнестойкой затвердевающей массы. Места переходов кабельных линий между помещениями защищаются огнепреграждающими блоками.

На предприятиях промышленности прокладка кабельных линий выполняется с применением типовых сооружений. Прежде всего, это туннели, кабельные эстакады и прочие конструкции. Туннельная прокладка позволяет существенно сэкономить территорию предприятия, дает возможность вести работы поочередно, независимо от времени года. Кабельные линии очень удобно ремонтировать и осматривать в любую погоду. Единственным серьезным недостатком считается высокая стоимость сооружения туннеля.

К наиболее экономичным вариантам относятся кабельные эстакады и галереи, применяемые при большом количестве кабелей, приходящихся на одну трассу. Эстакады сооружаются при количестве линий от 15 до 50, а галереи – при еще большем количестве кабелей. Высота этих конструкций над землей зависит от типа пересекаемых дорог и других сооружений. Например, для автомобильных дорог этот показатель составляет минимум 4,5 метра.

В некоторых случаях с помощью данных сооружений осуществляется совмещенная прокладка не только кабелей, но и других коммуникаций – трубопроводов, теплопроводов и др. Если количество кабелей не превышает 20-30 линий, дорогостоящие туннели и эстакады могут быть заменены кабельными каналами или надземными кабельными лотками из бетона.

При необходимости, туннели и эстакады могут использоваться для прокладки небронированных кабелей, заключенных в полимерную или металлическую оболочку. Общее количество таких кабелей, уложенных в туннеле, может составлять до 100 линий. Для непосредственной прокладки используются лотки или металлические консоли, располагающиеся на расстоянии 0,8-1,0 м между собой.

Если количество кабелей незначительно (от 1 до 6), для их прокладки могут использоваться траншеи. При возрастании числа кабелей (от 2 до 20), применяются подземные трубные блоки или для этих целей служат стены зданий, технические эстакады, воздушные линии на тросах, а также тросовые кабели.

Внешние кабельные линии промышленных предприятий могут прокладываться в траншеях, то есть непосредственно в земле. В болотистых местностях или холодных районах используются кабельные эстакады.
