Как пользоваться мультиметром?

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Что такое короткое замыкание?

• Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
• Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
• Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
• Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
• Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Обратите внимание! Хоть вы и знаете, как мультиметром прозвонить провода, но этот способ работает не всегда. В редких случаях, когда имеется небольшое переходное сопротивление, мультиметр может его не показать

Самым надежным способом является измерение сопротивления изоляции при помощи мегаомметра. Это специализированный прибор, который дает точные значения. Так для вашей домовой электрической сети он должен показывать не меньше 500кОм.

Мегаомметр на 100, 250 и 500В

• Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
• Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
• Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
• Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Рекомендации

Если говорить о рекомендациях к прозвонке проводов мультиметром, то следует сказать, что в первую очередь, мультиметр должен быть настроен на правильный режим измерений. Большинство случаев получения неверных данных замеров и выхода из строя мультиметра обусловлены именно неправильной настройкой прибора

Так что этому моменту необходимо уделять особое внимание

Еще один важный аспект, который также следует проверять перед началом проведения прозвонки кабелей, – исправность щупов тестера. Дело в том, что в них могут образовываться внутренние переломы и повреждения, которые внешне не видны. А это чревато неправильной работой устройства и получением неправильных результатов измерений. Поэтому до начала проведения работ следует проводить визуальный осмотр щупов на предмет поломок и просто иметь на всякий случай запасной комплект.

Часто пользователи не могут прозвонить провода по причине того, что модель тестера, которую они используют, такой возможности просто не предусматривает. Например, крайне популярная модель под названием DT-830, которую знает чуть ли не каждый радиолюбитель. У нее нет режима прозвонки кабелей, по причине чего использовать ее в таком случае смысла нет. Но многие пользователи об этом просто не знают. Хотя в таком случае мультиметр просто нужно переводить в режим омметра и проводить измерения в диапазоне измерений от 50 до 200 Ом.

Подытоживая вышесказанное, следует отметить, что прозвонка проводов мультиметром не может быть названа слишком сложным процессом, который требует каких-то особых знаний и умений

Здесь больше требуется внимание и понимание того, что именно делается и для чего. Ну и конечно, понимание особенностей устройства используемой модели мультиметра и всех функций, которые она поддерживает

О том, как прозвонить провода мультиметром, смотрите в следующем видео.

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

• Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
• При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
• Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

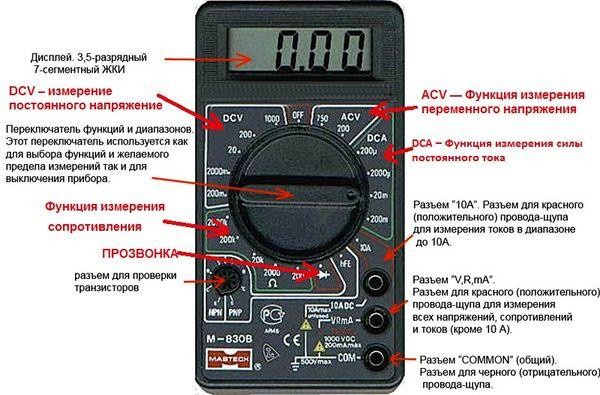

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

• С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
• Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
• Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
• Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

Важно! При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Если стоит задача проверить электрическую цепь на отсутствие разрывов (утечек), то необходимо ознакомиться с тем, как прозвонить провода мультиметром. Специализированный измерительный прибор незаменим при тестировании проводки. И даже если вы не профессиональный электрик, разобравшись с основными правилами безопасного использования мультиметра, вы сможете без труда определить проблемные участки в домашней электросети.

Лучшие мультиметры премиум-класса

Модели этой категории стоят больше 5 тысяч рублей и обладают рядом дополнительных возможностей. Они отличаются высокой точностью показаний, большой разрядностью и минимальной погрешностью, поэтому подходят для регулярного профессионального использования.

Fluke 8845A/C 220V

5.0

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

К основным особенностям модели относятся высокая разрядность и погрешность измерения не более 0,0024%. Это позволяет использовать устройство для наиболее сложных стендовых и системных измерений.

Двойной дисплей способствует одновременному измерению двух параметров одного сигнала. Режим аналитики и построения гистограмм позволяет получать данные о неравномерности и нестабильности соединения в режиме реального времени.

Достоинства:

• высокая точность;
• ведение статистики;
• разрядность — 6,5;
• поддержка USB;
• дистанционная работа.

Недостатки:

высокая цена.

Fluke 8845A/C 220V является профессиональным многофункциональным мультиметром. Его используют в конструкторских бюро и лабораториях для тестирования мототехники или электронного оборудования.

Актаком АВМ-4551

5.0

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Главными особенностями модели являются изменяемая разрядность дисплея и возможность дистанционного управления.

Устройство обладает функцией сравнения полученных результатов измерений с заданными значениями для эффективного определения сбоев в работе сети.

Прибор определяет состояние более 12 различных параметров. Скорость регистрации значений составляет 57 измерений в секунду.

Также пользователю доступны широкие возможности индивидуальной настройки с 10 сохраняемыми профилями для повышения эффективности работы на различных объектах.

Достоинства:

• объемный архив измерений;
• погрешность — до 0,01%;
• быстродействие;
• гибкая настройка.

Недостатки:

энергозатратность.

Актаком АВМ-4551 рекомендован к использованию в профессиональной или научно-исследовательской деятельности. Его стоит приобрести работникам сервисных центров или электроремонтных мастерских.

Testo 760-3

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Смотрите обзор

Функция автоматического определения необходимого параметра измерения упрощает настройку прибора перед работой и повышает безопасность использования.

Модель определяет показатель напряжения в диапазонах до 1 кВ, частоты до 30 МГц, а электроемкости — до 60000 мкФ.

Благодаря фильтру низких частот устройство отличается высокой точностью измерения параметров АДЧР. К другим возможностям тестера относятся установление значений силы тока, сопротивления, температуры, а также диагностика целостности сети и диодов.

Достоинства:

• базовая погрешность — 0,1%;
• звуковая сигнализация;
• автоматическая настройка;
• широкие возможности.

Недостатки:

большой вес.

Testo 760-3 подойдет для решения как бытовых, так и производственных задач. Отличный выбор для быстрой диагностики неисправностей в крупных электрических системах.

Мегеон 14028

4.9

★★★★★
оценка редакции

94%
покупателей рекомендуют этот товар

Модель отличается стабильностью работы и удобством использования. Устройство оснащено интегрированной функцией калибровки и журналом учета, фиксирующим минимальные, средние и максимальные показания.

Прибор измеряет сопротивление, силу тока, индуктивность, напряжение, емкость электронных компонентов с точностью до 0,25%. Тестер обладает режимом допускного контроля, подсветкой экрана, функцией автовыключения и индикацией уровня заряда.

Достоинства:

• удобство работы;
• ведение статистики;
• поддержка USB;
• точность измерений.

Недостатки:

крупные габариты.

Мегеон 14028 стоит приобрести для быстрого и точного выполнения измерений. Широкие возможности автоматической настройки обеспечивают комфорт при использовании даже неопытному владельцу.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ

Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

ПРОВЕРКА КОАКСИАЛЬНЫХ КАБЕЛЕЙ

Получившие широкое распространение коаксиальные кабели проверяют, если кабель находился в эксплуатации или составлен из отдельных отрезков. Перед вторичным использованием его внимательно осматривают и подвергают простейшим электрическим испытаниям.

Особое внимание обращают на состояние защитной оболочки. Если последняя не имеет вмятин, трещин, вздутий и других дефектов, то результаты осмотра считают удовлетворительными

При осмотре кабеля, составленного из отдельных отрезков, выясняют как выполнено их сращивание.

Простейшие электрические испытания коаксиальных кабелей включают проверку целости внутреннего (цветной рис. 1) и внешнего проводников, отсутствие замыканий между ними и измерение сопротивления изоляции.
