Провод пв-3: особенности, характеристики, гост

Элементы конструкции проводов ПВ3

Каждый шнур или кабель имеет определенные особенности конструкции. На тип и количество элементов влияет назначение, условия эксплуатации, уровень максимального напряжения. Конструктивными деталями установочного провода ПВ 3 являются:

• медная жила (согласно ГОСТу № 22483 может быть цельной или многопроволочной);
• внешняя защита (изоляционный слой).

Расшифровка названия провода ПВ-3

Технические характеристики провода ПВ-3 (ПуГВ)

Характеристики провода ПВ-3

Если кабель требуется проложить на ограниченной площади (электрощиток, проводка внутри приборов), важно использовать мягкие многопроволочные кабели класса ПуГВ, к которым относится и ПВ-3. Характеристики таких проводов типовые:

• допустимое напряжение переменного напряжения 450 на 750 В, для постоянного – до 1000 В; частота до 400 Гц;
• возможный уровень влажности – до 98%;
• предел температуры для проведения установочных работ – минус 15° по Цельсию;
• гибкость – до 5 диаметров цельного сечения;
• изоляция провода остается работоспособной при температуре до 160° по Цельсию;
• возможные сечения ПВ-3 провода – от 0,05 до 40 квадратных см.

Срок службы кабелей со стандартными характеристиками зависит от условий эксплуатации, параметров внешней среды и способа прокладки. Обычно указывается максимальный предел – 15 лет. В «агрессивных» условиях срок может сократиться до двух лет. Например, если провод ПВ-3 проложен открытым способом, подвержен постоянному воздействию ультрафиолета, осадков, перепадам температуры. Средний гарантийный срок – 1 год.

Условия прокладывания провода

Кабель ПВ-3 монтируется в разных условиях при соблюдении определенных рекомендаций. Если температура окружающей среды ниже 15° по Цельсию, провод необходимо прогреть. В противном случае не избежать повреждений и растрескивания при сгибании.

Дополнительный момент – нельзя допускать конденсации или попадания влаги на внутренний стержень.

Условия, в которых допускается использование провода ПВ-3

Переход на шину заземления с использованием провода ПВ 3

Мягкий кабель ПуГВ можно использовать в разных условиях. Технические характеристики позволяют прокладывать провод в помещениях с повышенной влажностью (ванные комнаты, бани). Многое зависит от типа проводки – открытый или закрытый. Изоляционный слой сохраняет эксплуатационные характеристики при резких колебаниях температур (от -60° до +70° по Цельсию).

Токи нагрузки провода ПуГВ

Ни один действующий ГОСТ не устанавливает допустимые пределы токов нагрузки кабеля ПуГВ. Поэтому применяются Правила устройства электроустановок – несколько нормативных документов, разработанных Минэнерго СССР и России (требования являются общими для всех стран). Максимальный уровень тока зависит от сечения кабеля. Например, для провода диаметром 0,75 квадратных мм пределом является 15А нагрузки, а для сечения в 5 квадратных см – 215А.

Область применения

Провод может применяться при монтаже квартирной электропроводки

ПВ-3 может применяться при организации бытовых и промышленных электрических сетей. Универсальность и неприхотливость позволяют задействовать его при монтаже квартирной электропроводки, заводских коммуникаций, для подключения электрооборудования в гараже и т. д. Устойчивость к пару, влаге и конденсату обеспечивает возможность эксплуатации этого провода в банях, саунах и других помещениях с повышенной температурой и влажностью.

Двойная изоляция предусматривает применение провода ПВ3 1х25 при прокладке сетей с напряжением до 1000 В только внутри помещений. Она не способна получать тепло от медной жилы, поэтому вероятность ее плавления при перегрузке стремится к нулю. Ее недостатком является отсутствие сопротивления воздействию прямых солнечных лучей, поэтому монтаж на улице запрещен.

Отдельно стоит отметить возможность применения провода во время сборки электрических шкафов. Его гибкость и устойчивость к температурному воздействию как нельзя лучше подходят для создания коротких перемычек между силовыми блоками. При этом концы должны быть обязательно обжаты при помощи соответствующих сечению наконечников, чтобы избежать разогревания жилы в месте контакта. При использовании зажимных соединений на краях провода устанавливаются клеммы в виде петли.

ГОСТ и конструктивные отличия

Провод ПВ соответствует ГОСТ еще со времен СССР. Причем, этот стандарт не дает точных указаний производителям проводника марки ПВ 3 относительно его конструкции. Это позволяет расширить ассортимент провода ПВ 3 по сравнению с маркой ПВ 2, для которого ГОСТ предусмотрел такие ограничения по количеству проволок в жиле:

• для сечений 16, 25 и 35 кв. мм — не меньше 19 штук;
• для сечений более 50 кв. мм включительно — не менее 37.

Еще одним отличием проводов ПВ 2 является толщина жилы, которая не должна быть тоньше 2 кв. мм.

Так же, как и любой кабель, шнур или иной проводник, ПВ провода соответствуют требованиям еще одного стандарта. Поскольку проводник или кабель всегда содержит жилы, последние обязательно стандартизованы. Так, по гибкости в соответствии с ГОСТ 22483, который существует также и в редакции 2012 года, для ПВ 2 установлен класс 2.

От ПВ 2 ПВ 3 провод отличается большим разнообразием, поскольку для него предписано:

• минимальная величина поперечного сечения 0,5 кв. мм;
• класс гибкости от 2 до 4 из шести существующих по ГОСТ 22483.
• более широкий ассортимент сечений и податливость ПВ 3 обеспечили преимущественный спрос на него;
• в зависимости от сечения жилы толщина ПВ 3 может быть от 2,6 мм (при сечении жилы 0,5 кв. мм, диаметре жилы 0,96 мм) до 19 мм (при сечении жилы 95 кв. мм, диаметре жилы 15,3 мм). При указанных толщинах масса одного километра проводника лежит в пределах от 9 до 985 кг. Далее в таблице показаны технические характеристики проводников разного диаметра.

Диаметры ПВ3 по ГОСТ и некоторые из характеристик, им соответствующие

Многопроволочная жила обеспечивает ПВ 2 и ПВ 3 гибкость и хороший контакт в винтовых зажимных клеммах. Материал изоляции не поддерживает распространение пламени при пожаре, хотя и не отличается значительной термической устойчивостью. Для него предусмотрено по ГОСТ два варианта исполнения:

• двухслойная изоляция, у которой примыкающий к жиле слой — это пластикат поливинилхлоридный, наполненный с толщиной от 70% и менее суммарной толщины двухслойной изоляции;
• однослойная изоляция из поливинилхлорида;

Поставляется провод ПВ бухтами с минимальной длиной 100 м.

Пример поставки ПВ3 в бухте

В заключение уточним, что если читателю встретится текст, в котором упомянут кабель ПВ 3, это неточность. В соответствии с действующими стандартами, под обозначением «ПВ + цифра» могут иметься в виду только провода.

Где купить провод ПВ-3: производители, цены

Сегодня на рынке присутствует большое количество фирм – производителей проводов различных марок, выдающих качественную проводную продукцию широкого ассортимента по оптимальным ценам. Компаний посредников еще больше, особенно в интернете, например, компания ЭТМ (не реклама).

Мест для покупки огромное количество, поэтому в первую очередь обращайте свое внимание на производителя. Среди лидеров отрасли считаются следующие Российские компании: Энергокабель, ТД Альянс Кабель, НКЗ Электрокабель НН, Спецкабель, РОССКАТ, Кабельный завод АЛЮР, Москабельмет

Из иностранных отличились компании Zandz (ZZ) производящая молниезащиту, заземление, Pride. Обычно они продаются метражом, цены сильно разняться от марки и сечения. Например, ПВ3 1х0,75мм стоит в среднем 4-5 руб/м, цена пвз 1 х 2.5мм для теплового пола уже 20руб/м, а ПВ3-150 – 959 рублей за один метр.

Расшифровка названия и номенклатура проводов ПВ1

Даже без наличия сертификатов и других сопроводительных документов можно получить сведения об основных параметрах из стандартизированного обозначения. Подробное изучение номенклатуры поможет найти изделие, подходящее по току и другим условиям эксплуатации. Тщательная подготовка исключает ошибки при покупке.

Расшифровка названия проводов ПВ1

Типовая маркировка обозначает следующие особенности:

• П – провод;
• В – материал защитной оболочки (поливинилхлорид);
• 1 – класс по гибкости, обозначающий устойчивость к деформациям;
• отсутствие буквы «А» (алюминий) в начале аббревиатуры свидетельствует о том, что проводник сделан из электротехнической меди.

Данный цифровой символ соответствует сравнительно большому допустимому радиусу изгиба. Провода пв 1 относятся к установочным. Эта категория предполагает возможность установки в стационарном положении.

К сведению. Монтажные модификации проводов (класс 3) создают в многожильном исполнении. Такое инженерное решение значительно увеличивает гибкость. Эти изделия используют для создания сетевых шнуров, подключения перемещающихся приводов.

Номенклатура проводов ПВ1

Эту продукцию отечественные предприятия выпускают в соответствии с отраслевым ГОСТом 6323-79. При соблюдении установленных стандартом нормативов изделия должны соответствовать следующим показателям (часть номенклатуры):

• для площади поперечного сечения 0,5 мм кв. максимальный диаметр по наружной поверхности составляет 2,4 мм, масса одного километра – 8 кг (0,5/ 2,4/ 8);
• 0,75/ 2,6/ 10;
• 1/ 2,8/ 13;
• 1,5/ 3,3/ 19;
• 2,5/ 3,9/ 30;
• 6/ 4,9/ 65;
• 25/ 9,8/ 260.

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

• Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
• Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
• Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

• Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
• Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

• Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
• Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
• Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
• После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.
Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто.
В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.
Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.
В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

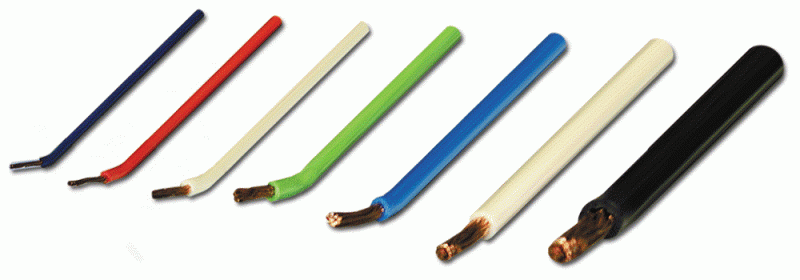

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода.
Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.

Ошибки при использовании кабеля ПВ-3

Минимальные требования сечения жил

Если провод ПВ-3 прокладывается самостоятельно, следует учитывать некоторые особенности и распространенные ошибки. В первую очередь необходимо проверять соответствие сечений внутренней жилы и цельного кабеля. Если диаметр окажется меньшего размера, не избежать перегрузок и перегорания.

Нельзя допускать соприкосновения внутренних жил проводов. Чаще это происходит при подключении переключателей двухклавишного и трехклавишного типов. В данном случае произойдет одновременное замыкание двух сетей, а следовательно – перебой в работе, отсутствие напряжения, возгорание.

Определение кабеля

Кабель ПВ – это изделие, предназначенное для осуществления электрификации оборудования и элементов освещения, который имеет классическую форму одножильного проводника с медным стержнем из цельного или скрученного прутка. Наружная изоляция выполнена из поливинилхлорида с добавлением полиэтиленового пластификатора. Благодаря такому устройству, данный тип проводников широко используется во многих сферах, в качестве одножильных магистралей, перемычек на автоматических выключателях, для разделения трехфазных систем.

Цвета ПВ 1

Отличительной чертой кабеля ПВ 1 является его конструкция, так как многие проводники имеют сборное устройство, когда несколько несущих жил собраны в единую магистраль, которая считается общей проводниковой продукцией и маркируется цифрами 3*2,5, где первое значение указывает на количество жил, а второе – на их сечение. Провод ПВ имеет одну жилу, которая считается законченным изделием.

Как расшифровывается кабель ПВ-1

Любое кабельное изделие имеет маркировку. Расшифровка провода ПВ1, следующая:

• Символ «П» означает то, что изделие является проводом. Также на месте первой буквы может быть – шнур (Ш);
• Символ «В» означает состав изоляционного слоя. Здесь он изготовлен из ПВХ материалов, основным плюсом которого выступает стойкость ко многим механическим и химическим повреждениям. В основном, для изоляции в любом кабеле используется ПВХ;
• Последняя цифра означает категорию гибкости изделия – от «1» до «5». Чем больше цифра, тем более эластичным будет провод.

Кабель ПВ 1 технические характеристики

Важно! Кабели могут быть двух типов, установочные и монтажные. Установочные в основном применяют в течение длительного времени в одном и том же месте

Например, их прокладывают в проводке или розетках.

Монтажный кабель используется для многократного использования и временного подключения разных приборов.

ПВ – это общее наименование изделий с высококачественной изоляцией из поливинилхлорида.

Такие провода можно без затруднений использовать в сетях с напряжением до 450 В и частотой не более 100 Гц. Для постоянного тока кабель может применяться при напряжении до 1000 В. Наибольшее разрешенное значение тока – 40 А.

Жилы изготавливаются из медного сплава. Любой провод ПВ1 будет моножильным, причем, жилы состоят из многих мелких проволок. Ниже указаны основные разновидности провода.

Важно! Достаточно часто используется ПВ3, такой же, как и ПВ1, но более гибкий. Его разрешается применять как монтажный кабель

Виды маркировки

БПВЛ – бортовой кабель. Он используется исключительно в авиатранспорте. С годами его начали применять при подключении стационарных приборов. Наибольшее разрешенное напряжение в сети переменного тока будет не выше 250В с частотой 1500 Гц.

АПВБбШв – силовой кабель, который изготовлен из алюминия. Сфера применения – транспортировка электрической энергии по стационарным объектам переменного тока и с частотой, не более 50 Гц. Если в таком проводе нет буквы «А», значит он изготовлен из меди.

АПВ – алюминиевый установочный кабель с характеристиками как у медного. Основное отличие такого вида изделия – наибольшее разрешенное напряжение при постоянном токе составляет 400В при частоте 50 Гц.

Важно! КСПВ – один из лучших кабелей для монтажа систем охраны и видеонаблюдения. В нем присутствует два изоляционного слоя – внутренний, производится из полиэтилена, внешний – из поливинилхлорида

Медные жилы

Основные параметры ПВ

Чаще всего в сетях менее 1000 В используются модели проводников с медными жилами и изоляцией из поливинилхлорида и поэтому обозначаемые как «ПВ» с добавлением цифры из интервала от 1 до 4.

Различные марки ПВ3

Цифры указывают на такие свойства проводников (см. далее описание продукции одного из крупнейших производителей данного провода):

	1	2	3	4
Область применения	Фиксированный монтаж	Изгибы ПВ на его протяжении в допустимых пределах	Изгибы ПВ на его протяжении в допустимых пределах	Часто повторяющиеся изгибы ПВ
Площадь поперечного сечения жил, кв. мм	0,5 — 240	2,5 – 240	0,5 – 240	0,5 – 240
Изгиб при монтаже, минимальный радиус, равный числу диаметров ПВ	10	5	5	5
Температурный диапазон, в градусах по Цельсию	-50…+70
Прокладка и монтаж выполняется при температуре, в градусах по Цельсию	-15…+70
Жила может длительно пребывать при температуре, в градусах по Цельсию	+70
Срок эксплуатации, лет, не менее	15

Расчетный наружный диаметр провода
Расчетная масса 1 километра провода
Обозначения

• На цветной изоляции могут быть нанесены две диаметрально противоположные цветные продольные полоски.
• Провода ПВ с любой цифрой могут быть как одножильными с одной проволокой, так и одножильными многопроволочными. Проводники с однопроволочной жилой применяются только для заземления, а цвет их изоляции должен быть желто-зеленый.
• Частота напряжения в электросети с проводниками ПВ может достигать 400 Гц.
• При построении электрических цепей с проводом ПВ используются лотки, пустоты в строительных конструкциях, если они применимы для этой цели, стальные трубы. Провода ПВ всегда защищаются от воздействия окружающей среды и не должны прокладываться открытым способом.

Наглядная информация о конструкции ПВ3

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Изоляционное покрытие

В качестве обмотки для проводов ПВ-1 используется поливинилхлоридный пластик с добавлением в его основу различных стабилизаторов, пластификаторов, наполнителей и красителей. Благодаря применению изоляционного пластиката провод обладает хорошими электрическими характеристиками. За счет шлангового пластиката изоляционная обмотка обладает высокими механическими свойствами и стойкостью к внешним механическим воздействиям. Поливинилхлоридный пластик применяется для изготовления как наружного, так и внутреннего изолирующего слоя.

Изоляционное покрытие может иметь различные цвета. В зависимости от сферы применения проводов расцветки на них наносятся по-разному. Чтобы выполнить заземление, используется провод ПВ-1 желто-зеленого цвета. Сечение жил таких изделий не превышает 6 мм. У проводов, сечения которых выше 6 мм, изоляционное покрытие представлено одиннадцатью цветами.

Также электротехническая токопроводящая система может быть закрашена полностью или содержать продольные диаметрально расположенные полосы.

Как выбрать провод марки ПВ-3

Прежде чем выставить на продажу кабельную продукцию, производители проводят различные исследования. Изначально определяются механические или электрические свойства проводника. Кроме этого, специалисты оценивают состояние изделия. То есть можно ли его применять для дальнейших электромонтажных работ.

Выбор изделия

При приемке каждый по отдельности провод проходит различные испытания. Изначально ведётся проверка устройства, определяется размер. Определяется электрическое сопротивление токопроводящей жилы, а также изоляция. Далее проверяются маркировка, упаковка, прочность расцветки.

Как правило, периодические испытания провод должен проходить регулярно. К следующему этапу проверки относится определение сопротивления токопроходимости. Не менее важным фактором являются стойкость изгиба и удар при температуре −15 ⁰С, прочность конструкции и удлинение на разрыв. Специалисты проводят испытания на потерю массы, тепловой удар, термическую стабильность, а также перепады температуры.

Обратите внимание! Все этапы проверки проводятся в соответствии с нормами ГОСТ 44295, а также другими нормативными актами. Для каждого изделия действуют определённые технические стандарты, которые нужно соблюдать

Прежде чем купить провод для электромонтажных работ, необходимо обратить внимание на размер изделия, заявленный продавцом. Кроме этого, нужно учесть вес проводника

Для выявления точных результатов можно воспользоваться штангенциркулем. При помощи данного инструмента потребителю удастся замерить диаметр проводника.

Кроме этого, можно замерить сопротивление токопроходимости провода. Получить верные данные можно при помощи обычного мультиметра. Проводить замер изделия нужно строго определённой длины.

Вместо вышеописанных действий необходимо лишь замерить толщину изоляции и проверить, насколько просто она снимается. Для этого потребуется применить штангенциркуль.

Расшифровка названия и номенклатура проводов ПВ1

Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.

Расшифровка названия проводов ПВ1

Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.

Расшифровка проводов ПВ 1

Итак:

• Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
• Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
• Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.

Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.

То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.

Номенклатура проводов ПВ1

Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.

Зависимость сечения провода и его массы

Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.

Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:

Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.

Провода ПВ 1 сечением до 10 мм2

• Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
• А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.

Провод ПВ1 16

Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.

Диаметр отдельных проволок для проводов различного сечения

Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.

Толщина изоляции провода в зависимости от сечения

Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.

Окраска проводов ПВ 1

В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.

Как правильно выбрать провод ПВ3?

При приемке и в течении эксплуатации провод должен подвергаться испытаниям. Они призваны определить его механические и электрические свойства, а также определить возможность его использования в дальнейшем.

• Так при приёмке провода в эксплуатацию он должен пройти следующие стадии – проверка конструкции и размеров, проверка электрического сопротивления токопроводящих жил, испытания напряжением, определение сопротивления изоляции, проверка маркировки и упаковки, а также проверку прочности расцветки и маркировки.
• А вот периодических испытаний провод должен проходить на порядок больше. К ним относятся высоковольтные испытания, определения сопротивления токоведущей части, испытание на стойкость изгибу и удару при температуре -15⁰С, определение прочности и удлинения на разрыв, испытания на потерю массы, тепловой удар, термическую стабильность, пониженные температуры, повышенные температуры и на не подверженность распространению горения.

Стенд для испытаний провода на удар

Как велит инструкция все эти испытания следует проводить согласно ГОСТ 44295, а также ряда других нормативных актов. И для каждого из них есть свои технические требования. Поэтому проводить их могут только специализированные организации.

Замер сечения провода ПВ3

Обычный же потребитель при покупке провода должен обратить внимание на куда более простые вещи. В первую очередь это проверка размеров заявленным продавцом

В этом случае достаточно при помощи штангенциркуля замерять диаметр проводника.
Так же мы вполне можем замерять сопротивление токоведущих частей провода. Для этого можно использовать обычный мультиметр и замерять кусок провода строго определенной длины. В дальнейшем можно будет привести эти значения к указанным в ГОСТе.
Вместо испытаний изоляции мы можем просто замерять ее толщину и заодно проверить насколько просто она снимается. Для этого нам опять-таки потребуется штангенциркуль.

Бухта провода ПВ3

Ну и конечно следует убедиться по маркировке на проводе и на бухте, что это именно необходимый нам провод и он изготовлен в заводских условиях. Ведь бирка завода-изготовителя обязательно должна быть на бухте. А наличие маркировки на проводе через каждые 50 – 55 см является хорошим признаком соблюдения ГОСТов при изготовлении данного продукта.

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

1. синий, голубой – нейтральный/ноль
2. желтый, желтый с зелеными полосками – заземление/земля
3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

1. максимальная длина – в зависимости от назначения, ограничивается 100м
2. сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
3. материал жил – медь
4. температура установки – -15гр.С
5. рабочая темпер. – -50 – +35гр.С
6. минимальный срок службы – 15 лет. Фактический до 50 лет.
7. Относительное удлинение – до 50%
8. Термостойкость – до 150гр.С (краткосрочно)
9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²)	Кол-во проволок (шт)	Наружный диаметр(мм)	Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более	Справочная масса/вес 1км провода, (кг)	Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5	7	2,1	39,5	8	13
1х0,75	7	2,3	25,6	11	11
1х1,0	7	2,5	21,7	14	10
1х1,5	7	3,1	14,1	21	10
1х2,5	19	3,7	8,01	34	9
1х4,0	19	4,3	4,8	49	7
1х6,0	19	4,7	3,1	70	6
1х10	49	6,5	2	116	5,6
1х16	49	8,1	1,2	182	4,6
1х25	65	10,5	0,81	272	4,4
1х35	105	11,4	0,55	365	3,8
1х50	144	13,3	0,4	540	3,7
1х70	210	15	0,28	706	3,2
1х95	285	18,1	0,21	1004	2,9
1х120	360	19,5	0,163	1245	2,7
1х150	444	21,2	0,128	1410	2,4
1х185	555	23,8	0,105	1650	2,25

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм²	Диаметр жилы, мм	Мощность/сила тока (кВт/А, ампер)
0,5	0,79	2,2/10
0,75	0,97	2,86/13
1	1,13	3,3/15
1,5	1,38	4,4/20
2,5	1,78	5,94/27
4	2,25	7,92/36
6	2,76	10,12/46
10	3,57	15,4/70
16	4,51	19,8/90
25	5,64	27,5/125
35	6,67	33/150
50	7,98	41,8/190
70	9,44	52,8/240
95	11	63,8/290
120	12,36	74,8/340
150	14,2	85,6/390
185	15,34	93,1/450

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей  (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.
