Как выбрать проточный водонагреватель: обзор видов “проточников” и советы покупателям

Виды и характеристики проточных электрических водонагревателей

Помимо основной характеристики оборудования — мощности водонагревателя, приборы можно подразделить по наличию определенных функций, присутствующих в популярных моделях. Данный перечень поможет понять, какие бывают нагреватели и сделать правильный выбор.

Наименование	Вид	Описание
Напорный механизм	Напорные	Врезается в систему водоснабжения (стояк). Подходит для квартиры с большим количеством точек использования
	Безнапорные	Предназначен для использования в одном месте. В комплект входит шланг и лейка.
Нагревательный элемент	ТЭН	Обычный ТЭН из-за жёсткой воды и соответствующее появление накипи выводит оборудование из строя довольно быстро
	Неизолированная спираль	Этот вид намного практичнее и гарантирует продолжительную работу техники, но только в случае отсутствия воздушных пробок
Тип управления	Гидравлический	Являются надежным, но для переключения температуры воды необходимо включение дополнительного устройства, находящегося в конструкции
	Электрический	Удобен в использовании, так как для регулировки необходимо на панели выбрать подходящий режим или воспользоваться специальным пультом, который производит автоматическое поддержание температуры
По методу установки	С горизонтальной установкой	В зависимости от габаритов оборудования и его технического вида (напорный или безнапорный) установка происходит в соответствии с рекомендациями производителя. Но на усмотрения владельца могут быть внесены небольшие изменения, если это не помешает работе водонагревателя и системы водоснабжения. В некоторых моделях в комплект уже входит необходимые крепления, также можно самостоятельно приобрести кронштейн или убрать оборудование в специальный защитный шкаф
	С вертикальной установкой
	С настенным креплением

Оборудование также очень разнится по размерам. Существует очень компактные модели, и габаритные. Определяется размер шириной, верхней частью и глубиной.

Схема подключения

Для напорных и безнапорных устройств способы подключения различны. Системные (напорные) проточные водонагреватели подключают через тройник в трубу холодной воды. Этот тройник вставляется в водопровод до первого разветвления. На входах для воды устанавливают краны отсечения. Эти элементы необходимы для отключения прибора при появлении центрального горячего водоснабжения. Также ими пользуются, чтобы демонтировать бойлер для замены или ремонта.

Из-за плохого качества воды, подаваемой водопроводом, крайне желательно поставить перед бойлером или перед тройником фильтрующую прокладку. В домах, расположенных в частном секторе, напорные бойлеры будут функционировать лишь при работающей насосной станции либо системе с гидроаккумулятором. Врезка его осуществляется после установленных фильтров.

Подключение индивидуального (безнапорного) стандартизированного проточного электрического бойлера производится так же, как и обыкновенного бытового прибора. Для соединения с системой холодного водоснабжения необходим отвод от трубы с краником с резьбой. Устройство присоединяется к водопроводу с помощью резинового шланга в оплетке. Самый простой способ подключения электрического проточника к воде – через шланг для душа в ванной.

Снимите установленную лейку, вместо нее прикрутите шланг для вхождения холодной воды из устройства. Если переключатель в ванной стоит в положении «кран», то вода, не нагреваясь, выходит из крана. Если повернуть его в положение «душ» – то вода идет в прибор и выходит уже подогретой.

Существуют еще спецнасадки на кран для подогрева воды. Они мало распространены по причине малой эффективности. Обычно они прикручиваются на конец гусака (излива). Перед этим необходимо отвинтить сетку, которая чаще всего там смонтирована. Из-за больших габаритов насадку невозможно нацепить на низкий кран – будет мешаться. Сейчас вместо насадок все больше используют краны с электронагревом протекающей воды. Они более эффективны, отличаются удобством в использовании и возможностью регулировать температурный режим. Монтируются они вместо обычного водопроводного крана на раковине или в ванной. Но у них есть одно отличие – необходимо подключение к электросети.

Виды и подключение к водопроводу и электричеству

Есть два основных вида проточных электроводонагревателей: напорные и безнапорные. Напорные называются еще системными и в названии часто имеют слово Sistem. Они подключаются в разрыв водопроводной трубы, как правило, имеют большую мощность и могут обеспечить горячей водой две и более точки водоразбора.

Безнапорные или индивидуальные проточные водонагреватели подключаются как обычная бытовая техника — через гибкий шланг или отводом водопроводной трубы. Снабжают подогретой водой одну точку, имеют относительно небольшие мощности (3-7 кВт) и невысокую стоимость. Существуют они в разных формах:

• в виде отдельного прибора (чаще всего — прямоугольная пластиковая коробка), который закрепляется рядом с мойкой или душем;
• насадки на кран;

• кран с элеткроподогревом воды.

Если вам необходимо переждать несколько недель отключения горячего водоснабжения, можно поставить индивидуальный безнапорный электрический проточный водонагреватель любого вида. Если же снабжение горячей водой требуется постоянное, более рациональной будет установка напорного агрегата.

Подключение напорного водонагревателя к водопроводу

Напорные или системные электроводонагреватели подключаются к существующей системе водоснабжения в разрыв трубы. Они врезаются при помощи тройника, который устанавливается до первого ответвления. На входе холодной и горячей воды ставятся отсечные шаровые краны. Они отключают прибор, если есть централизованное горячее водоснабжение. Еще эти краны нужны для того, чтобы при необходимости устройство можно было снять для ремонта или замены.

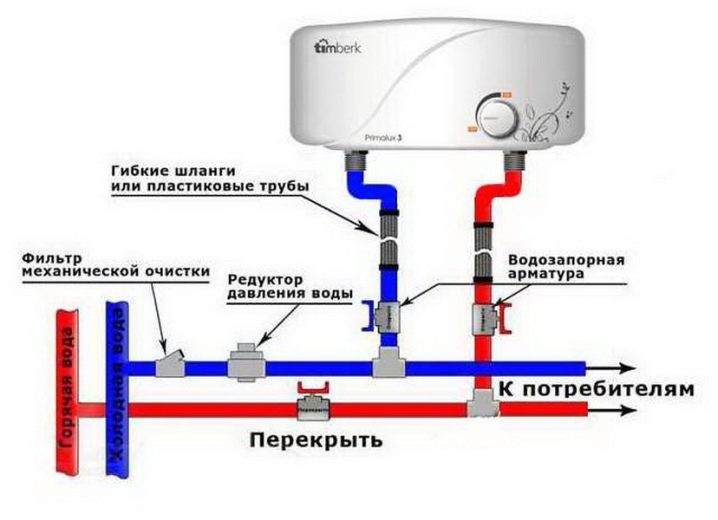

Подключение системного электрического проточного водонагревателя к водопроводу

Качество водопроводной воды оставляет желать лучшего и врезать нагреватель лучше после фильтра. Если фильтра на входе в квартиру нет, его желательно установить или сразу после ответвления на квартиру, или уже перед водонагревателем.

В частном доме такой агрегат будет работать при наличии насосной станции или собранной самостоятельно системы с гидроаккумулятором. Врезается он после всех фильтров, с выхода идет разводка на потребителей.

Подключение безнапорного к воде

Безнапорный (индивидуальный) электрический проточный водонагреватель стандартного вида подключается как обычный бытовой прибор. Должен быть отвод от водопровода с краном и резьбой на конце. При помощи гибкого шланга в оплетке устройство соединяется с водопроводом.

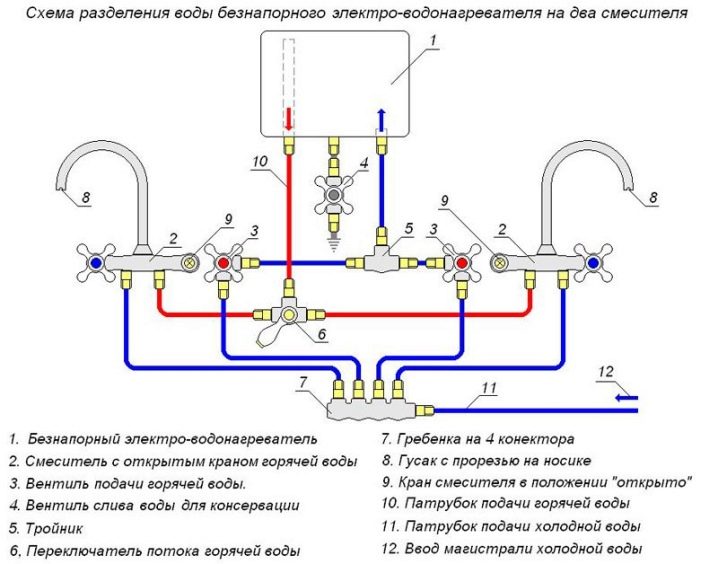

Как подключить к водопроводу безнапорный нагреватель

Насадки на кран для нагрева воды — немногочисленная группа. Они в основном накручиваются на резьбу на конце излива (гусака). Для этого сначала откручивается сетка, которая обычно там установлена.

Насадка на кран для нагрева воды Polaris SMART P 5.5

Еще некоторое время тому назад их было довольно много, но отличались они невысокой эффективностью. Сама насадка имеет солидные размеры и на низкий кран ее не прицепишь — мешает. К тому же на рынке появились краны с электроподогревом воды, которые лучше греют воду, имеют возможность регулировки температуры и более удобны в обращении. Они устанавливаются на место обычного крана на мойке или раковине. Единственное чем отличается установка — необходимостью электрического подключения.

 Электрическое подключение

Любой электрический проточный водонагреватель — устройство мощное и требует наличия отдельной линии электропитания. В качестве исключения можно подключить в линию, которая идет на электроплиту — линия по параметрам подходит. Только в этом случае надо следить, чтобы плита и проточный водонагреватель не включались в работу одновременно, иначе автомат сработает по перегрузке.

Подключение проточного электроводонагревателя стандартное — от щитка фаза из ноль заводятся на двухконтактное УЗО (обязательно разрывать и фазу и ноль), затем фаза заводится еще и на автомат и только после этого подается к потребителю.

Подключение проточного водонагревателя к электричеству

Само подключение может выполняться через трехконтактную вилку с розеткой с обязательным подключением заземления. Можно также установить контактную пластину или подключить кабель напрямую на соответствующие входы нагревателя.

Тянут линию электропитания медным проводом (моножила):

• до 7 кВт сечение 3,5 мм;
• от 7 до 12 кВт — 4 мм.

Автомат подбирают по максимальному потребляемому току (есть в технических характеристиках). Берут ближайший больший номинал (если взять меньший будет много лишних срабатываний — каждый раз при переходе на максимальную мощность). УЗО берут на ступень выше по номиналу, ток утечки — 10 мА.

Подробнее о подборе номиналов автоматов защиты тут.

Принцип работы, виды и конструктивные особенности

Компактный прибор, который в основе своей конструкции содержит нагревательный элемент, питающийся от электросети (он и нагревает проточную воду), называется проточным электрическим водонагревателем.

Некоторые проточные модели очень компактны и практически незаметны

Вода, «омывающая» нагревательный элемент, приобретает нужную температуру, и сразу готова к использованию.

«Проточники» различаются по конструктивным элементам:

• нагревательный элемент может быть ТЭНом в медном корпусе (или иметь трубчатую форму – быть спиралью в кожухе);
•  могут иметь никельхромированную спираль нагрева.

Проточный водонагреватель состоит из корпуса и рычага управления

По способу управления водонагреватели могут быть электронными или управляться посредством гидравлики. Давление воды в трубопроводе в каждом городе и даже в отдельно стоящем доме разное.

Учитывая это, производители выпускают приборы с разными конструктивными особенностями. То есть, если давление поступающей холодной воды сильное, то маломощный водонагреватель не сумеет на выходе выдать хорошо прогретую воду.

А при чрезвычайно низком давлении воды (0,25 атм.), прибор просто не включится.

В связи с этим проточные водонагреватели подразделяются на:

•  безнапорные;
•  напорные.

Напорные водонагреватели для крана делятся на однофазные и трехфазные

Напорные водонагреватели: принцип работы

Напорные водонагреватели для крана намного более мощные (3-20 кВт), поэтому подключение их к двум-трем смесителям – вполне обычная практика.

Правда, чтобы обеспечить в своем жилье горячую воду, которая по температуре и напору будет сродни центральному водопроводу, вам понадобится прибор мощностью минимум 10 кВт.

Это обойдется дороже, но комфорт того стоит. Подразделяются напорные водонагреватели на однофазные и трехфазные.

Решив установить водонагреватель проточной воды, убедитесь, что его выдержит проводка в вашем жилище (в стандартных квартирах старой постройки этот лимит – 3 кВт).

Проточный водонагреватель мощностью 3 кВт способен «выдавать» около 3 литров горячей воды в минуту. Этого достаточно, чтобы наполнить горячей водой ванну.

Но этой мощности не хватит, чтобы принять полноценный душ. Такие приборы могут быть установлены в домах, где функционирует трехфазная электросеть и используются для домов старой постройки, где стоят 16-ти амперные пробки.

Электропроводка выдержит водонагреватель лишь мощностью до 3 кВт. В квартирах, где установлены электроплиты, или стоят 32-40 амперные счетчики, максимум потребления водонагревателя не должен превышать 6 кВт.

Для таких случаев производители предлагают так называемые малые проточные нагреватели для крана, мощностью 1,5-8 кВт, и которые работают от сети. Они бывают также напорными и безнапорными.

Есть у проточных водонагревателей еще одна интересная особенность, о которой редко рассказывают в магазине при покупке прибора.

Летом и зимой от одного и того же водонагревателя (это касается маломощных моделей) на выходе, вы получите разную температуру. Конечно, прибор снабжен специальным датчиком, и сам должен «доводить» воду до нужной температуры. Но в летний и зимний периоды, прибор будет делать то же действие, но с разной температурой поступающей воды.

Например, летом температура «входящей» в нагреватель воды +15°С, маломощная система прибора увеличит эти 15 градусов еще на 25, и на выходе получится необходимые 40°С. Но зимой, температура поступающей воды может быть около 5 градусов, а мощность позволяет нагреть ее всего на 25 градусов. В итоге, 30°С – это все еще холодная вода, которой даже посуду помыть сложно.

Зачем производят такие маломощные приборы? Во-первых, таков покупательский спрос – они дешевле и в процессе их использования не бывает проблем с электропроводкой.

Во-вторых, значительная часть производителей – фирмы азиатских стран, учитывающие климатические условия их родного региона.

В итоге стоит подумать заблаговременно – для чего вам необходим прибор. Если как «летний душ», то вполне достаточно маломощного устройства, если же, как полноценная замена центральному водоснабжению горячей водой, приобретайте более мощный водонагреватель.

Безнапорные модели и их особенности

Безнапорные проточные водонагреватели – это устройства мощностью 2-8 кВт, обеспечат горячую водоподачу для кухни, но будут маловаты для обеспечения ванной комнаты.

При этом, обладают значительным плюсом – электропроводка большинства квартир и домов сможет выдержать их работу без ущерба.

Безнапорные проточные водонагреватели с изливом, как правило, монтируются в ванной над раковиной

Безнапорный проточный водонагреватель может быть изготовлен в любом цвете

Критерии выбора электронагревателя на кран

Определившись с видом прибора, следует рассчитать подходящую мощность модуля и сопоставить техническо-эксплуатационные характеристики разных моделей.

Мощность и производительность агрегата

Решающее значения при выборе проточника играет его мощностный показатель. Требуемая величина определяется исходя из приоритетных целей пользования: кухонная мойка, раковина в ванной комнате и т.п.

Мощность определяется по формуле:

W=V*(T2-T1)/14.3, где:

• W – расчетная мощность портативного нагревателя, кВт;
• V – расход воды или производительность агрегата, л/мин;
• T2 – желаемая температура, зависящая от нужд, С°;
• T1 – температура водопроводной воды (летнее значение – около 15°С, зимнее – порядка 5°С);
• 14,3 – константа.

Если планируется одновременное потребление из нескольких водоразборных точек, то итоговый показатель увеличивается в 1,5 раза.

Пример расчета. Требуется подобрать проточник для кухонной мойки, оптимальная температура пользования – 45°С. Исходя из таблицы, под раковину для мытья посуды подойдет модель производительностью 4 л/мин. Для объективности расчета лучше использовать среднегодовую температуру воды в магистрали – около 10°С.

Подобрав мощность нагревателя, возникает важный вопрос: хватит ли возможностей электропроводки? В зданиях старой постройки с пробками на 16 А нельзя устанавливать проточник более чем на 3,5 кВт. Новые дома со счетчиками на 32 А и 40 А «потянут» водогрей до 6 кВт.

Тип нагревательного элемента

Сердце проточного модуля – ТЭН. В классическом исполнении нагревательный элемент собран в виде спирали для увеличения площади контакта воды.

Кроме спиралевидной формы ТЭН может быть сделан, как изогнутая или прямая трубка с заключенным внутри электронагревателем. Вода циркулирует по змеевику. Закрытые ТЭНы лучше справляются с образованием накипи.

Эффективность и долговечность нагревательного элемента во многом определяется материалом его изготовления.

• ТЭН с медной или анодированной оболочкой – обеспечивают хорошую теплоотдачу и защиту от накипи;
• керамический трубчатый нагреватель – высокоэффективен, долговечен и дорог;
• спиральные блоки, защищенные стеклом – относятся к премиум-сегменту, не требовательны в обслуживании, при образовании накипи частично меняют скорость теплоотдачи.

Наиболее технологичным решением считаются спиральные индукционные теплообменники. Помимо эффективного нагрева вихревые токи побуждают вибрацию центрального сердечника. Такой эффект – профилактика образования накипи.

Степень электробезопасности прибора

Помимо наличия встроенных элементов «группы защиты», внешняя оболочка тоже должна соответствовать нормам безопасности.

Следует обратить внимание на два показателя:

• класс защиты электроприбора от поражения током;
• индекс IP – маркировка защищенности корпуса от внешних воздействий.

Класс защиты отображает требования к подключению нагревательного модуля и способ недопущения поражения электротоком. Для проточного водогрея характерен класс защиты – 1. Безопасность обеспечивается обязательным заземлением токопроводящих частей и основной изоляцией.

Учет дополнительных параметров

Кроме перечисленных характеристик при выборе модуля горячего водоснабжения следует учесть:

• способ управления;
• материал изготовления корпуса;
• второстепенный функционал.

Все многообразие проточников делят на механические и электронные агрегаты. Первые иначе называют гидравлическими. Механика характерна для модулей бюджетного класса и приборов среднего ценового сегмента.

Недостатки способа: невозможность тонкой настройки температурного режима и сохранения выбранных параметров. Электронный механизм с помощью датчиков и микропроцессоров самостоятельно поддерживает заданные настройки, подстраивая режим работы под текущие показатели давления сети и температуры.

Изделие регулярно подвергается воздействию высоких температур, химическому составу проходящей жидкости. Поэтому корпус должен обладать термостойкостью и достаточной прочностью. Хорошо себя зарекомендовали эмалированные, полипропиленовые и медные «оболочки» – материалы стойки к агрессивной среде и температурным перепадам.

Некоторый встроенный второстепенный функционал обеспечивает комфортное пользование водонагревательным краном.

К полезным опциям можно отнести:

• наличие информативного дисплея, индикации рабочего режима;
• ограничение температуры нагрева и охлаждения;
• возможность программирования;
• работа с разной мощностью;
• цветовая подсветка.

Также некоторые производители оснастили свои изделия практичной функцией – блокировкой нагревателя от детей.

Способы регулировки температуры в водонагревателе

Смеситель с проточным водонагревателем способен работать лишь при условии его правильной настройки. В этом случае прибор сможет в полной мере выполнять заложенные в его конструкцию функциональные возможности. Хорошо отстроенный вентиль должен легко перемещаться в трех разных направлениях:

• поворот влево, отвечающий за включение нагрева воды сразу же по завершении этого действия;
• нажатие на рычаг и смещение его вниз приводит к подаче холодного носителя с одновременным отключением водонагревающего смесителя от системы электропитания;
• в среднем положении смесительный прибор полностью отключается от электричества и водной подачи.

Топ 5 моделей проточных электрических водонагревателей

Упростить процесс выбора качественного проточного водонагревателя можно, если руководствоваться рекомендациями реальных покупателей этого вида электрических приборов. Наибольшей популярностью у населения пользуются следующие модели:

Electrolux Smartfix

Electrolux Smartfix

Мощный, компактный и недорогой водогрейный прибор. Производительность водонагревателя составляет 3,7 литра в минуту. Гидравлическая система управления устройством позволяет выбрать 1 из 3 температурных режима. Потребление электричества при переключении режимов также меняется соответственно. Прибор имеет встроенную систему защиты от перегрева, а также комплект, состоящий из водопроводного крана, душевого шланга и насадки. Основным недостатком этого устройства является только отсутствие возможности подключения более 1 водоразборной точки. Также следует учесть тот факт, что водонагреватель этой модели будет работать только в том случае, если в водопроводе будет обеспечено минимально давление жидкости в 0,04 Бар.

Timberk WHEL

Timberk WHEL

Эта модель проточного электрического водонагревателя от известного скандинавского бренда имеет отличные эксплуатационные характеристики. Несмотря на ограничение в использовании устройства более чем в одной точке водоразбора, прибор является очень популярным у покупателей, по причине небольшой стоимости и высокой производительности. При этом, компактные размеры устройства позволяют осуществить монтаж в любой точке ванной комнаты или кухни. Вес прибора также небольшой и составляет всего 1,19 кг. Этот прибор позволяет осуществлять нагрев воды от 16 до 60 градусов с интенсивностью до 4,5 л/мин, но только при условии подключения к водопроводу с минимальным давлением 0,03 Бар.

Hyundai H-IWR1

Hyundai H-IWR1

Проточный водонагреватель, предназначенный для установки только для одной точки потребления. Прибор укомплектован стандартными насадками, поэтому его можно будет использовать сразу после подключения к системе водоснабжения и электрической сети. Производительность водогрейного устройства составляет 3,6л/мин при мощности 5,5 кВт. Проточный прибор имеет встроенную защиту от перегрева, поэтому весь процесс управления заключается только в механической установке максимальной температуры нагрева воды.

CLAGE CEX 9

CLAGE CEX 9

Водонагреватель CLAGE CEX 9 рассчитан на работу под большим давлением, поэтому его можно установить таким образом, чтобы можно было обеспечить все водоразборные точки достаточным количеством горячей воды. Конечно, высокая производительность отразилась на стоимости водогрейного оборудования.  Цена водонагревателя этой модели примерно в 10 раз выше небольших моделей устанавливаемых непосредственно в водоразборной точке. Мощность водогрейной оборудования устанавливается на стадии монтажа. Нагреватель может работ в режиме 6 или 8 кВт, но даже при повышенной мощности устройству, для нормальной работы, достаточно напряжения 220 В.

STIEBEL ELTRON

STIEBEL ELTRON

Проточный водонагреватель мощностью 24 кВт позволяет обеспечить одну или несколько водоразборных точек. Производительность нагрева составляет не менее 12 л/мин, при разнице входящей и выходящей жидкости в 28 градусов Цельсия. Благодаря установленному нагревательному элементу из высококачественной меди удаётся добиться безотказной работы устройства в течение длительного времени. Также в водогрейную систему встроена защита от перегрева, что также позволит сохранить работоспособность прибора в случае отказа основных регулирующих нагрев элементов. Наличие подведённого трёхфазного тока, является обязательным условием для подключения STIEBEL ELTRON, поэтому выбирайте этот вид проточных водонагревателей только для установки в частном доме.

Отличие проточного водонагревателя от накопительного заключается, прежде всего, в быстром нагреве воды, при этом количество горячей жидкости может быть неограниченным. Именно эти преимущества являются основными при выборе автономной системы горячего водоснабжения этого типа.

Монтаж и установка водонагревателя

По рекомендациям производителей лучшим способом установки электрического оборудования является использование услуг профессионалов. Однако конструкция и механизм электрического водонагревателя не очень сложные, и во всех аппаратах присутствует схема монтажа, поэтому можно самостоятельно произвести установку. Стоит знать, что монтаж оборудования своими руками и последующая поломка ведет к потере прав на гарантийное обслуживание.

1. Установка водонагревателя. Изначально нужно определиться с местом крепления оборудования. Обычно это стена рядом со смесителем для минимизации теплопотери. Вес техники небольшой, поэтому подойдут обычные кронштейны.
2. Подключение к водопроводу. В зависимости от вида оборудования водонагреватель подключается либо непосредственно к холодному водоснабжению или к трубам. В соответствии со схемой установки необходимо произвести подключение техники, даже самые незначительные отступления от правил могут нарушить работу механизма и привести к быстрой поломке. Также производители рекомендуют дополнительно установить фильтры очистки воды.
3. Подведение электричества. Обычные водонагреватели просто включаются в сеть. Главное, чтобы была правильно рассчитана нагрузка на электросеть. В инструкции по эксплуатации прописываете максимальная мощность потребления оборудования.
