Проникающая гидроизоляция для бетона: оптимальный способ защиты от влаги

Мастика для гидроизоляции бетона

Основное преимущество мастичной гидроизоляции — текучесть материала, благодаря чему мастику используют для труднодоступных мест бетонных конструкций. После обработки поверхности не остается стыков и швов, мастика сглаживает все неровности.

Второе достоинство — возможность применения для наружных работ при контактах с почвой. Гидроизоляционной мастикой пользуются на улице при обработке фундаментов домов, поскольку она является хорошей защитой от талых и грунтовых вод. Изоляции на основе мастик удобны для рельефных поверхностей.

Существуют 2 группы мастичной изоляции:

• битумная;
• полиуретановая.

Битумная мастика является одной из доступных, для работы используется подогретая смесь. В целях повышения текучести и эластичности в материал добавляют полимерные присадки.

Нанесение мастики на бетонное основание.

Основной составляющей мастики из полиуретана является акрил, который полимеризуется при застывании и создает защитную пленку на поверхности бетонной конструкции. Преимущество этого типа гидроизоляции заключается в скорости застывания и устойчивости к ультрафиолетовому воздействию, возможности окрашивания.

Полиуретановая мастика имеет меньший вес, чем битумная, поэтому ее чаще используют при гидроизоляции бетонных перекрытий зданий.

Технические характеристики

№	Характеристики материала	Значение	Методы измерения
1.	Внешний вид	Сыпучий порошок серого цвета без комков и механических примесей	СТ ТОО-3731-1901-01-2014
2.	Влажность, %, по массе, не более	0,6	СТ ТОО-3731-1901-01-2014
3.	Сроки схватывания, мин.:
начало, не ранее конец, не позднее	40 90
4.	Насыпная плотность в стандартном неуплотненном состоянии, кг/м3	1200±50	СТ ТОО-3731-1901-01-2014
5.	Повышение марки бетона по водонепроницаемости после обработки, ступеней, не менее	4	СТ ТОО-3731-1901-01-2014
6.	Повышение прочности обработанного бетона на сжатие от начальной обработки, %, не менее	10,0	СТ ТОО-3731-1901-01-2014
7.	Повышение морозостойкости бетона после обработки, циклов, не менее	100	ГОСТ 10060.1-95
8.	Стойкость бетона после обработки к действию растворов кислот: HCl, H2SO4	стоек	Ст. СЭВ 5852-86
9.	Стойкость бетона после обработки к действию щелочей: NaOH	стоек	Ст. СЭВ 5852-86
10.	Стойкость бетона после обработки к действию светлых и темных нефтепродуктов	стоек	Ст. СЭВ 5852-86
11.	Стойкость бетона после обработки к гамма облучению дозой 3000 МРад	стоек	Заключение ПТО «Прогресс» № 22/26 от 06.05.03
12.	Ультрафиолет	не оказывает влияния	Ст. СЭВ 5852-86
13.	Применимость для резервуаров питьевой воды	допускается	Гигиенический сертификат СТ ТОО-3731-1901-01-2014
14.	Кислотность среды применения, рН	от 3 до 11	Ст. СЭВ 5852-86
15.	Применение: температура поверхности, ° С, не менее	+5	СТ ТОО-3731-1901-01-2014
16.	Температура эксплуатации, ° С	в соответствии с нормами эксплуатации бетона	СТ ТОО-3731-1901-01-2014
17.	Условия хранения материала	в помещениях любой влажности при температурах от — 80 до +80	СТ ТОО-3731-1901-01-2014
18.	Гарантийный срок хранения материала, месяцев, не менее	18	СТ ТОО-3731-1901-01-2014

Особенности гидроизоляционной краски для бетона

Мы уже рассмотрели разные гидроизоляционные материалы. Теперь вы можете считать себя экспертом в области бетонной гидроизоляции. Но для полноты картины, следует добавить еще 1 тип. Это специальная водоотталкивающая краска.

Основное преимущество краски в том, что ее можно нанести кисточкой без помощи профессионального оборудования.

Часто эмаль наносят на внутреннюю поверхность бассейнов или резервуаров для хранения воды. Она совсем не похожа на цемент. Краска обладает приятными расцветками и гладкой поверхностью. Акриловые мастики хорошо поддаются колеровке.

Такое покрытие можно наносить на фасады домов. Краска легко выравнивает небольшие трещины, заполняет строительные швы. Она выдерживает как отрицательное, так и положительное давление воды.

Проникающая гидроизоляция бетона

Гидроизоляция на цементной основе хоть и была известна еще 50 лет назад, но не нашла тогда широкого применения.

Принцип действия проникающей гидроизоляции состоит в том, что входящие в ее состав химические элементы, после попадания на поверхность стены, проникают под действием физических сил в микрокапилляры в толще бетона. От способности проникать в стену и происходит название этого способа гидроизоляции.

В капиллярах активные ингредиенты смеси взаимодействуют с веществами, входящими в состав бетона. Далее образуются своего рода микропробки, которые полностью закупоривают движение жидкости изнутри, но не уменьшают при этом паропроницаемость стены.

Долгое время синонимом проникающей гидроизоляции бетона была сухая смесь для гидроизоляции на основе цемента Пенетрон. Это связано с тем, что Пенеторон долго был единственным подобным средством. Но сегодня на строительном рынке представлены гидроизоляционные смеси множества других производителей.

Проникающая смесь для гидроизоляции выпускается в сухом виде. После смешивания с водой, наносится на бетон с помощью широкой кисти с синтетическим ворсом. Смешивать раствор нужно непосредственно перед работой и в количестве, которое можно потратить в течение 30 минут.

Гидроизоляция на цементной основе

Проникающая гидроизоляция для бетона: преимущества и недостатки

К преимуществам данного вида гидроизоляционной защиты стоит отнести:

• возможность нанесения изнутри на влажное основание, что особенно актуально при обработке давно эксплуатируемых подвальных и полуподвальных помещений;
• увеличение срока службы обработанной конструкции;
• универсальность. Может использоваться при строительстве зданий различного назначения;

Бетонное основание имеет более высокие прочностные характеристики

• сокращение сроков ремонтных работ;
• экологическую безопасность;
• защиту железобетонных конструкций от коррозии;
• стойкость к механическому и химическому воздействию;
• возможность нанесения в широком температурном диапазоне.

Гидроизоляционные работы выполняются в ограниченные сроки

К недостаткам стоит отнести:

У кирпичной кладки защищаются только швы

• сложность подготовительных работ перед нанесением состава;
• высокую стоимость смесей.

Требуется тщательная подготовка основания

Добавки в бетон для водонепроницаемости

Кроме гидроизоляционных материалов, существуют также разные добавки. Особенность их применения в том, что присадки добавляются непосредственно в смесь, т.е. используются еще на стадии приготовления раствора.

К ним относятся:

• гидрофобизаторы;
• гидроизоляционные вещества.

Гидрофобный бетон

Бетон с примесью гидрофобизирующих добавок обладает повышенной прочностью и плотностью. Примеси вступают в реакцию с компонентами раствора и, заполняя собой микропоры смеси, вытесняют излишки воздуха. Такие присадки являются водоотталкивающими и увеличивают влагостойкость бетонной конструкции.

Преимуществами гидрофобизированного бетона являются:

• увеличение подвижности цементно-песчаного раствора, благодаря чему можно отказаться от добавок пластификаторов;
• повышение морозостойкости и водонепроницаемости;
• защита армированной сетки от коррозии;
• добавление прочности на сжатие;
• отсутствие высолов на поверхности.

Гидрофобизаторы способствуют выталкиванию влаги из микропор и имеют свойство разбухать, если в поры проникает влага. А защита от высолов продлевает срок службы бетонного сооружения. К ним относятся кальциевые соли, парафин, нефтяные и стеариновые кислоты.

Гидрофобизаторы способствуют выталкиванию влаги из микропор.

Расход гидрофобизатора на 100 кг бетона составит:

• 1 л — для цементно-песчаных смесей;
• 0,7 л — для гипсовых или цементно-известковых смесей.

К главному недостатку гидрофобного бетона относится увеличение теплопроводности. Поскольку воздух хранит тепло, то при его изгнании из раствора снижаются теплоизоляционные свойства конструкции. Эта проблема решается за счет использования теплоизолирующих материалов при отделочных работах внутри помещений.

Второй недостаток — изменение поверхности конструкции, в результате чего основание будет плохо схватываться с отделкой, штукатуркой и клеевыми растворами. Гидрофобизаторы делают структуру бетона практически однородной массой.

Гидроизолированный бетон

Для получения гидроизолированного бетона в цементно-песчаную смесь добавляют специальные присадки. В отличие от гидрофобизаторов, целью которых является схлопывание пузырьков воздуха в растворе, присадки повышают водонепроницаемость бетонных сооружений.

Добавки изготавливают в виде сухих полимерных смесей и вводят в бетонный раствор. Гидроизоляционные свойства повышаются путем заполнения трещин и гидротоннелей разрастающимися полимерными соединениями, которые образуются в период застывания бетонной конструкции. К ним относят хлористое железо, силикатный клей и кальциевую селитру.

Нанесение бетона с гидроизоляционными добавками.

Различают 3 группы присадок:

1. Пластифицирующие. Придают гидроизоляционные свойства бетонной смеси за счет образующейся пленки, обволакивающей фракции песка и щебня.
2. Кольматирующие. Они повышают марочную прочность бетона, наполняя поры мелкодисперсными минеральными частицами, способствуя увеличению устойчивости конструкции к химически агрессивным средам.
3. Полимерные. При добавлении этих присадок в жидкий бетон раствор становится более подвижным и водоупорным. Как и добавки-пластификаторы, полимерные соединения образуют защитную пленку, которая гидроизолирует бетон изнутри.

Технология гидроизоляции швов, стыков, примыканий

Гидроизоляционные работы проводятся при t от +5 градусов. Все стыки, трещины, швы вырабатывают при помощи отбойного молотка или штробореза. Должна получиться штроба размером 25*25 мм. Весь шлам и мусор тщательно удаляют металлическими щетками. Поверхность обильно увлажняется, грунтуется любым раствором проникающей гидроизоляции с расходом 0.1 кг/м.п.

Приготовление раствора:

• сухой порошок насыпают в чистую тару. Для приготовления берут 5-7 кг порошка, чего достаточно для получения оптимального количества раствора с учетом получасовой жизнеспособности;
• порошок затворяют чистой водой t 20 градусов. Изменение температуры приведет к изменениям в схватывании раствора;
• раствор смешивается в пропорции 1 кг сухого порошка – 170-180 мл жидкости или 5 частей порошка на 1 часть воды, если рассчитывать по объему.

Раствор для гидроизоляции швов и стыков замешивается миксером 1-2 минуты. Должна получиться густая масса, похожая на пластилин

Подготовленные штробы заполняют массой, с толщиной первого слоя не выше 30 мм. Глубокие выемки заполняются в несколько слоев. Готовые участки и примыкающие места увлажняют и обрабатывают простой проникающей гидроизоляцией. Зоны ведения работ накрывают п/э пленкой, увлажняют, защищают от механических нагрузок и холода в течение 3 суток.

Предварительные подготовительные работы

Перед нанесением защитной смеси на поверхность объекта, необходимо выполнить ряд манипуляций. Эти действия в дальнейшем увеличат уровень изоляции от влаги:

• предварительно соорудить канаву, по которой будет стекать лишняя влага;
• соорудить специальную конструкцию, которая сможет закупорить отверстия в таких проблемных участках, как стыки, трещины и так далее. Таким приспособлением может послужить гидропломба;
• предварительно открыть участки бетона, через которые может проходить жидкость;
• очистить рыхлые участки поверхности, отштукатурить и выполнить предварительную отделку. Если есть разрушенные участки, их необходимо обработать с помощью безусадочной смеси;
• произвести зачистку стены от воздействия биологических организмов. Необходимо снять плесень, устранить появления грибка, мха);
• отделку трещин и швов нужно производить не до полного заглаживания поверхности, а оставлять минимальную шероховатость для лучшей реакции вещества и участка;
• использовать герметичные средства в местах выхода труб, а также других коммуникационных сооружений.

Как правильно наносится проникающая гидроизоляция

Способ нанесения вещества пенетрон

Технология проникающей теплоизоляции достаточно проста в применении и состоит из нескольких важных этапов. При соблюдении данных рекомендаций процесс защиты не составит особенного труда.

Рассмотрим детально этапы подготовки перед тем, как наносится грунтовка гидроизоляционная:

• предварительная подготовка бетона, очистка поверхности от грязи пыли, масел;
• герметизация всех щелей, трещин. Для этого можно использовать раствор на цементной основе;
• зачистить поверхность конструкции до появления пор бетона;
• для дезинфекции накопившихся солей на поверхности, использовать вещество на основе соляной кислотою пропорцией 1:1. Соль, которая оседает на поверхности и тем самым ухудшает взаимодействие защитного материала и бетонной стены;
• при необходимости снять плесень с помощью антисептического раствора;
• предварительно увлажнить поверхность водой;

https://youtube.com/watch?v=bDg_eNLe2f4

Необходимо обратить внимание на такие особенности работы с таким веществом, как проникающая гидроизоляция:

• работы выполнять при температуре не ниже 5°и учесть температуру воздуха в ближайшие 24 часа. Не выполнять работы, если прогнозируется дальнейшее снижение температуры в течении первых суток;
• не выполнять изоляцию на участки, которые перед этим покрылись льдом либо инеем;
• учитывать количество жидкости для увлажнения (смотреть пункты в способе нанесения вещества)
• не использовать изоляцию на такие материалы как гипс и известка;
• предотвратить прямое попадание солнечного света;
• проводить работы по отделке строений в специальной одежде и респиратором. При попадании раствора в глаза либо на открытые участки кожи, необходимо немедленно смыть его под проточной водой!

Данное гидроизоляционное вещество позволит качественно защитить бетонные конструкции от разрушительного воздействия влаги. Этот способ изоляции позволит сохранить здоровье жителям данного помещения, а также сэкономить средства на дополнительные капитальные ремонты.

Технология работы с проникающими составами

Технология проникающей гидроизоляции стыков и швов

1. Сначала следует бетонную поверхность очистить от грязи, потеков, пыли. Затем обработать пескоструйным способом. А чтобы получить доступ к капиллярам бетона, нужно пропитать его раствором соляной кислоты. Для избавления от плесени возьмите антисептик.
2. Поверхность промывают водой до полного смачивания бетона.
3. Для лучшей адгезии и глубокого проникновения состава в тело бетона следует на стыки и швы наложить штробы, а трещины расширить до 2см в ширину,2,5 в глубину.
4. Предварительно приготовленная штроба грунтуется одним слоем химической смеси. Выдерживают от 2 до 6 часов.
5. Смешивают смесь с водой до консистенции пластилина и закладывают ее руками или шпателем в щели.

Если трещины большого размера, добавьте мелкий гравий.

Через час обработать поверхность жидким гидроизоляционным составом.

Технология обработки фундамента проникающей гидроизоляцией

Данная технология используется для обработки новых блочных или монолитных фундаментов, как с внутренней стороны, так и с внешней.

• Очистите бетон от пыли, грязи, битума. Обработайте песком при высоком давлении и металлическими щетками. Если проступает сквозь бетон ржавая арматура, зачистите ее.
• Смочите бетон под напором воды.
• Приготовьте раствор из сухой смеси и воды согласно инструкции. Воду вливайте в смесь. Раствор должен получиться консистенции жидкой сметаны.
• Нанесите слой гидроизоляции проникающей, который выдерживают 2-6 часов.
• После 6 часов первый слой нужно зачистить металлической щеткой и только после этого нанести второй.

Если встречаются разрушенные конструкции фундамента, то смесь должна быть пастообразной консистенции. Наносят ее слоем 2мм.

Декоративным слоем следует покрыть поверхность только через 21 день после использования гидроизоляционных материалов.

Технология ремонта фундамента с использованием проникающих составов

Данная технология применяется для устранения течи с сильным гидростатическим напором. Гидропроникающая изоляция устраняет течь, установив в трещине водонепроницаемую заглушку

1. Расширьте и углубите трещину, придав форму конуса, расширяющегося в глубине.
2. Приготовьте состав очень быстро (всего 2 минуты) пастообразной консистенции.
3. Слепите заглушку, соответствующую форме конуса трещины или шва, и вставьте за 3 минуты. Затем уже вставленную заглушку прижмите руками на 1-2минуты, чтобы раствор схватился, и началась кристаллизация состава.
4. Поверхность выровняйте смесью для стыков и швов, а затем влейте раствор проникающей гидроизоляции.

Сегодня мы познакомили вас с проникающей гидроизоляцией, ее преимуществами и недостатками, рассказали, где она применяется, сообщили технологию ее использования.

Мы порекомендовали вам популярные эффективные смеси проникающего характера. А какую из них выбрать решать вам.

Надеемся, что наши советы вам помогут защитить ваше строение от разрушения, продлят срок его службы на долгие годы.

https://youtube.com/watch?v=-Yp9Qph9H68

Какую пропитку для гидроизоляции выбрать

Наибольшей популярностью сегодня пользуется смесь из воды и добавки Пенетрон. Такая гидроизоляция работает активнее при повышенной влажности бетона. Также она повышает морозоустойчивость бетонной постройки до 400 циклов. Стоит такая проникающая гидроизоляция бетона от 300 рублей за кг.

Также неплохо себя зарекомендовали, такие смеси как:

• Пенекрит. Этот состав подходит для обработки стыков, швов и штрабов. Средство отличается повышенной прочностью, хорошей адгезией не только к бетону, но и к кирпичу, натуральным камням и металлическим элементам. Пенекрит не дает усадки и часто используется вместе в Пенетроном. Стоит порядка 250 рублей за кг.
• Пенеплаг. В это средство также нужно добавлять воду. Пенеплаг применяется если нужно как можно быстрее ликвидировать фонтанирующие течи в бетоне. В отличие от аналогов этот материал схватывается и набирает прочность очень быстро (за 30-90 секунд). Стоит тоже порядка 300 рублей.
• Пенебар. Это хорошая защита бетона от разрушения, особенно если в монолите расположены кабели и швы холодного типа.

• Осмосил. Гидроизоляция от итальянского производителя продается в готовом виде и применяется как для внутренней, так и для внешней защиты. Подходит для дренажных систем и помещений с повышенной влажностью (ванная комната, душевая). Осмосил используется для бетонных и кирпичных оснований. Единственный недостаток – перед нанесением материала стену нужно оштукатурить. Также смесь выдерживает температуры в диапазоне от -35 до +85 градусов, однако наносить состав нужно при температуре более +5 градусов. Продается Осмиол в упаковках по 25 кг, стоит 3 500 рублей.
• Гидротекс. В состав этого «гидроизолятора» входит цемент, песок и специальные проникающие добавки в бетон. Благодаря особым наполнителям, этот состав можно использовать даже для тех зданий, которые будут подвергаться сильной усадке и вибрации. Гидротекс бывает двух видов: Гидротекс В применяется для внутренней гидроизоляции, а Гидротекс У – для внешней. Производители утверждают, что этот состав способен проникать внутрь бетонной массы на 1 м.

Полезно! Если постройка будет подвергаться усадке или вибрациям, то рекомендуется также обратить внимание на составы, в которых присутствует латекс. Также необходимо учесть рекомендации по работе с гидроизоляционными материалами

Также необходимо учесть рекомендации по работе с гидроизоляционными материалами.

Проникающая гидроизоляция: характеристика, применение

Проникающая гидроизоляция

Гидроизоляция проникающего действия для бетона — порошкообразная строительная смесь или готовая пропитка, состоящая из портландцемента, наполнителя и активных химических присадок. В качестве присадок выступают щелочные элементы или полимеры.

Такая гидроизоляция характеризуется рядом приоритетных свойств, которыми не обладают другие виды подобных материалов.

Следует отметить следующие:

• возможность применения для всех наземных и подземных конструкций зданий;
• применяется при обработке во время проведения ремонтных и реставрационных работ;
• предохраняет железобетонные изделия от коррозии арматурного каркаса и увеличивает в три раза срок службы железобетонных сооружений;
• материал наносится на влажные основания и не требует дополнительной просушки бетонной поверхности;
• результат обработки бетона — бесшовное герметичное покрытие, защищающее от химического и механического воздействия в течении всего срока эксплуатации.

Всем этим требованиям соответствует гидроизоляция для бетона — Пенетрон.

Пенетрон

Гидроизоляция на примере материала Пенетрон: описание, характеристика

Следует заметить, что защита конструкций зданий от промокания требует выполнения как минимум двух условий: устройство эффективной горизонтальной и вертикальной гидроизоляции.

• Гидроизоляционный состав Пенетрон глубоко проникает в бетонное основание, заполняя пористую структуру конструкции, становясь неотъемлемой частью бетона. Поверхности могут обрабатываться как с внутренней, так и с внешней стороны сооружения.
• В случае нарушения поверхности основания, изоляционные свойства материала не изменяются. Причем, защищается не только бетон, но и стальной арматурный каркас изделия. Пенетрон обладает высокой адгезией, надежен при заделке швов, и не только покрывает, но и пропитывает мелкие трещины изделия на глубину до 0,4 мм.
• Препятствует разрушающему влиянию циклов оттаивания и замерзания, не требует отдельной защиты при проведении строительных работ и может, применяться на свежеуложенной бетонной поверхности.
• Основным свойством обработанной бетонной поверхности, является воздухопроницаемость при одновременной высокой водонепроницаемости бетонных конструкций.

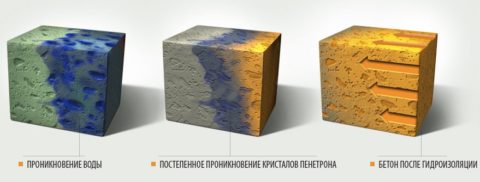

Проникающее действие Пенетрона

Единственный недостаток такого вида гидроизоляции — это ее цена, но внимательно изучив характеристики, невольно поддаешься желанию купить и попробовать.

Благодаря своим свойствам, проникающая гидроизоляция Пенетрон с успехом применяется для гидроизоляции:

• стен фундаментов;
• стен и пола помещений, эксплуатируемых в условиях повышенной влажности;
• защиты подземных сооружений и инженерных сетей;
• устранение действующих напорных течей;
• как гидрофобная добавка при производстве бетонных смесей.

Виды Пенетрона и их применение

В результате такой обработки основания, образуется защитная поверхность, препятствующая проникновению воды вглубь бетонных конструкций.

Обзор популярных марок

Материалы отличаются по составу. Это влияет на свойства проникающей гидроизоляции, определяет ее эффективность и надежность, а также область применения

При выборе обращают внимание на стоимость. Нужно учитывать, что цены в Москве и регионах на одни и те же составы могут отличаться

Пенетрон

Это универсальные смеси, они применяются для защиты от влаги частных и промышленных объектов разных типов: бассейны, ванные комнаты, фундаменты, колодцы и резервуары для воды. Основные компоненты: песок, химически активные вещества. Средний расход проникающей изоляции данной марки — 1 кг/1 м².

Пенетрон Адмикс

Используется в виде жидкой добавки для бетона. Материал характеризуется высокими показателями морозоустойчивости, влагостойкости, прочности. Сухая смесь перемешивается с водой. Вещество добавляют на этапе приготовления бетона в бетономешалку. В результате повышается устойчивость всей конструкции к воздействию влаги.

Лахта

Продукция этой марки выпускается в сухом виде. В линейке материалов имеется специальная продукция для защиты швов бетонной конструкции. По принципу действия такие составы не отличаются от других смесей: при проникновении на некоторую глубину в бетон вещество вступает в химическую реакцию с водой, образуя кристаллы.

Цена продукции Лахта ниже, чем распространенного аналога Пенетрон, однако по качеству материалы этих марок примерно равны.

Кальматрон

Материал способствует упрочнению бетонной конструкции, защищает от мелких протечек, способствующих разрушению стен, пола, фундамента. К преимуществам продукции Кальматрон относится универсальность. Материал этой марки используется не только для защиты бетона, но и наносится на кирпичные поверхности, элементы конструкций из пенобетона, газобетона. Ограничивает применение такого состава изменение уровня pH в пределах 3-11 единиц.

Пенекрит

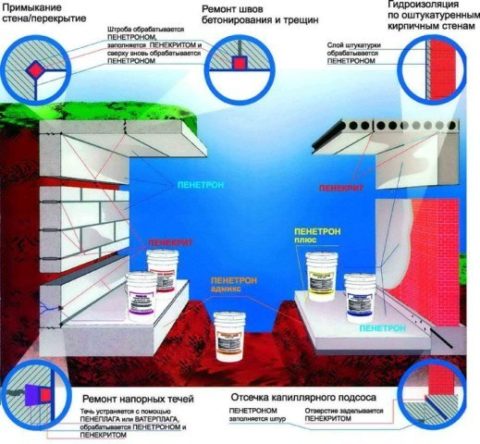

Данный материал относится к группе гидроизоляционных материалов Пенетрон. Его часто используют вместе с прокладками Пенебар. Последняя из разновидностей материалов предназначена для защиты швов от разрушительного влияния влаги, а также герметизации щелей на участках, где через бетонную конструкцию проходят коммуникации.

Пенекрит готовится в небольшом количестве (до 7 кг), т. к. быстро застывает, вследствие чего теряет свойства. Перед применением данной смеси проводится обработка бетонной поверхности водой, затем — составом Пенетрон. Когда нужно заполнить более глубокие щели, трещины, дополнительно используют щебень для упрочнения. За один подход не следует заполнять неплотности шире 3 см.

Пенеплаг

Такой материал используется для герметизации поврежденных бетонных конструкций, где имеются действующие течи. Требуемый результат получают благодаря способности состава быстро схватываться. По этой причине не готовят большое количество смеси. Используют 1 кг сухого состава и 150 г воды. В результате получают густую массу, с помощью которой производят ремонт участка с действующей течью.

Материал схватывается в течение 60 секунд. Однако скорость этого процесса снижается, если вода на участке с действующей течью холодная.

Количество смеси Пенеплаг не должно превышать 1/2 объема щели. Это обусловлено тем, что после застывания материала данный участок обрабатывается проникающим составом Пенекрит. Затем наносится вязкая смесь Пенетрон, которая заполняет собой оставшийся объем щели.

Насколько необходима гидроизоляция

При внешнем воздействии влаги на здание отслаивается штукатурка, возникают трещины на здании, а также способствует возникновению плесени, но намного больше вреда влага наносит внутренней конструкции здания. При проникновении жидкости в бетонную конструкцию, она не только рушит целостность бетона, но и негативно воздействует на арматуру здания.

При соприкасании возникают коррозийные процессы, которые разрушают каркас здания. Именно поэтому процесс изоляции — это не только профилактика возникновения сырости и грибка, а и предотвращение разрушения здания. Изоляция от проникновения воды гарантирует безопасность людей и длительную эксплуатацию сооружения.

Способы влаги проникнуть в тело бетонной конструкции

Для чего производится гидроизоляция проникающего действия

Проникающая гидроизоляция является очень важным этапом в профилактике защиты зданий от воздействия воды.

Влага наносит непоправимый вред фундаменту здания и приводит к таким последствиям:

• разрушение структуры бетонных стен;
• увеличение уровня влажности в помещении;
• разрушение и дальнейшее отслоение слоев краски и штукатурки;
• возникновение грибка и плесени на поверхностях стен.

Существуют также специальные отделочные материалы для защиты бетонных конструкций от воздействия влаги.  Принцип действия таких материалов состоит в оклеивании поверхности бетона либо обработка специальным материалом строительным битумом. В первом случае материал не давал полной изоляции и на местах стыка вода с легкостью проникала в бетон. Во втором спустя некоторое время битум, в связи с отсутствием пластичных составляемых, покрывался трещинами и не мог функционировать.

В связи с этим необходимо было разработать новую, непохожую на устаревшие способы, технологию, которая эффективно защищала от водопроникновения и имела долгоиграющий эффект.

Так в 50 годах в Дании и возникла идея создать гидроизолирующий способ защиты фундамента и других частей здания. Данные разработки послужили основой для создания различных изолирующих средств. Одними из самых известных являются PENETRON производства США, XYPEX изготовленный в Канаде, DRIZORO, страна производитель Испания.

В каких сферах эффективно применяется пропиточная гидроизоляция

Гидроизоляция глубокого проникновения имеет широкую сферу деятельности, поэтому данный метод можно применять в таких областях:

• гидроизоляция помещений с высоким уровнем влаги (ванная комната, санузел);
• отделка внутренней части цокольных помещений и подвалов;
• гидроизоляция фундаментов под большие емкости, заполненные водой и бассейны;
• предохранение бетонных поверхностей фундамента от воздействия воды:
• грунтовка конструкций, которые находятся на берегу либо в постоянном контакте с водоемами (причалы, порты)
• подземных сооружений, которые расположены непосредственно около грунтовых вод(паркинги);
• сооружения, расположенные над водой(мосты).

Способ изолирования влаги имеет ряд неоспоримых достоинств:

• данная смесь не содержит ядовитых веществ, которые могут угрожать здоровью человека;
• одинаково эффективно вступает в реакцию как с молекулами недавно залитого бетона, так и со давно залитым бетоном.
• благодаря глубокому воздействию результативно зачищает как наземные, так и подземные строения;
• смесь используется с внешних и внутренних сторон;
• текстура материала позволяет равномерно покрыть поверхность без возникновения трещин;
• способно выдержать резкую смену температур;
• не требует дополнительной отделки для защиты слоя;
• стойко выдерживает большой диапазон температур.

Инструкция по нанесению бетонной гидроизоляции

Перейдем от теории к практике и узнаем секреты нанесения средств для изоляции бетона от проникновения воды. Процесс делиться на 3 этапа:

• подготовительные работы;
• нанесение раствора для гидроизоляции;
• мероприятия по уходу за покрытием.

Все этапы очень важны. Хочется выделить слово «очень». Поскольку несоблюдение одного из этапов может отрицательно сказаться на всем результате.

Сначала готовим поверхность. Если бетон свежий, не имеет покрытий, то вам повезло, вы автоматически переходите на второй уровень.

А вот если стены в старом подвале покрыты плесенью, краской, отложениями соли, нужно запастись временем, терпением и инструментами.

Шаг 1, подготовительный:

1. Обработайте поверхность фунгицидами от плесени.
2. Механическим способом зачистите поверхность, чтобы освободить поры. Это может быть болгарка с металлической насадкой-щеткой, пескоструйный аппарат или водоструйный прибор высокого давления.
3. Загерметизируйте все щели и швы.

Шаг 2, основной:

Создайте хорошее увлажнение поверхности. Это можно сделать валиком, кистью или из строительного пульверизатора.

Приготовьте раствор. Точно следуйте инструкции. Готовьте раствор небольшими порциями, которые вы сможете использовать в течение 30 минут. Воспользуйтесь строительным миксером, чтобы разбить все комки.

Наносите смесь любым удобным способом: кистью или руками.

Уделите внимание каждому сантиметру поверхности. Не должно остаться необработанных мест

Если инструкция предусматривает нанесение в 2 слоя, выждите нужное время и снова выполните покрытие.

Шаг 3, финальный.

Финальный шаг совсем не значит, что можно поставить точку. Наверное, это самый ответственный этап. В этот период происходит активный рост кристаллов. Опять же, рекомендуем читать инструкцию. Производители точно указывают время и последовательность действий в период ухода за просыхающим покрытием. Это зависит от активных компонентов, а также скорости образования кристаллов.

Кто-то рекомендует закрыть поверхность пленкой и 2 недели увлажнять покрытие. Для каких-то составов это время составляет только 1 неделю. А вот если покрыть бассейн, то воду в него можно заливать уже на 2 день.

Ну и заключительная, лирическая часть. Напоследок несколько советов по использованию проникающего покрытия:

• Не используйте проникающую пропитку на кирпиче и пористом материале. В первом случае активным компонентам не с чем будет вступать в химическую реакцию. А во втором – микрокристаллы не смогут заполнить большие полости пор.
• Не проводите работы по неочищенной поверхности. Результат труда будет равняться нулю.
• Соблюдайте требования по температурному режиму. Не рискуйте потраченными средствами. Выполняйте покрытие в дозволенном температурном диапазоне.
• Защитите место работы от прямых солнечных лучей. Это сохранит раствор от преждевременного пересыхания.
• Всегда заботьтесь о собственной безопасности и здоровье. Используйте средства индивидуальной защиты.

Проникающие растворы имеют доказанную эффективность. Они предохраняют конструкции от разрушительного воздействия влаги. Одновременно, эти средства улучшают прочность бетона, а также его устойчивость к температурным колебаниям. Широкий ассортимент позволяет выбрать подходящее средство для конкретной ситуации.

Поделиться
Твитнуть
Запинить
Нравится
Класс
WhatsApp
Viber
Телеграмка
