Принципы монтажа канализации из пластиковых труб

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

• герметичного бака-накопителя;
• септика (с одной либо несколькими камерами);
• септика с инфильтратором;
• биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

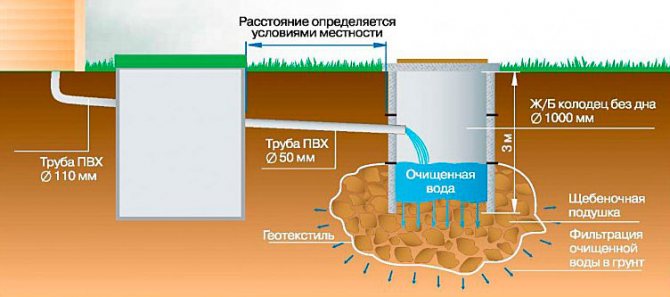

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Какие материалы использовать?

Правильно подобрать теплоизолирующий материал — это значит, надежно и качественно утеплить наружную систему канализации, при этом сэкономить деньги.

Утеплители делятся по способу изоляции на 2 вида:

• рулонные;
• шаблонные или «скорлупа»;

Фольгированные рулонные утеплители изготавливаются из шлако-, стекло- и базальтовой ваты. У этих материалов высокие теплоизоляционные параметры. Один недостаток не позволяет рекомендовать их применение: рулонные утеплители требуют дополнительной гидроизоляции. Это приводит к удорожанию работ.

Скорлупа изготавливается по диаметру канализационных труб. У нее вид разрезанного цилиндра. Толщина стенки — 50-100 мм. Материал, применяемый для теплоизоляционной скорлупы:

1. Пенопласт. Легко монтируется и демонтируется. Длительный срок эксплуатации. Низкая цена.
2. Пеноплекс, или экструдированный пенополистирол. Для него характерна увеличенная жесткость, способность выдерживать повышенные механические нагрузки. Не теряет эксплуатационные качества при высокой влажности грунта.
3. Стекловата. Широко применяется благодаря низкой стоимости, надежной теплоизоляции, способности выдерживать вибрационные нагрузки.
4. Базальтовая вата. Качественный утеплитель, но более дорогой.

Эксперты советуют при прокладке канализационных труб в земле в качестве утеплителей использовать шаблонные изделия — скорлупу.

Как правильно выбрать схему

Прокладка канализации в частном доме своими руками предполагает выполнение еще одного пункта.

Водопроводные и канализационные трубы должны находиться рядом. Обычно укладывают водопровод выше, канализацию – ниже. Так легче их обслуживать и монтировать.

Выходная труба из дома должна находиться с той стороны, которая ближе всего к выгребному колодцу. Яма оборудуется в самом низком месте на участке.

Установка канализации в частном доме своими руками осуществляется двумя способами:

1. Открытым, когда трубы находятся в пределах видимости – на стенах или на полу.
2. Закрытым, когда разводка монтируется в стену.

Для эстетики лучше второй способ. Для обслуживания – первый.

Основные виды автономной канализации для загородного дома

Несмотря на то, что выгребные ямы многие считают «прошлым веком», этот вид канализации автономной построить собственными руками проще всего.

Не мене важный аргумент в защиту выгребных ям и тот факт, что в настоящее время изменилось их внутренне обустройство.

Перед тем, как сделать канализацию в своем доме по типу выгребной ямы, нужно разузнать инженерно-геологические особенности Вашего участка.

Проще всего построить стены выгребной ямы из кирпичной кладки, причем керамический красный кирпич является самым приемлемым вариантом.

Если есть возможность использовать дополнительную технику, то можно построить выгребную яму из железобетонных колец. Дно выгребной ямы специалисты рекомендуют забетонировать, накрыть яму плитой с обустроенной вентиляцией и специальным смотровым люком.

Вы все еще не определились, как самому сделать канализацию в частном доме?

Рекомендуем установить локальную автономную систему канализации, например, септик.

Этот вид канализации особенно актуален в тех домах, где постоянно живут люди, и завоевал особую популярность у россиян.

Септик довольно простой и надежный в эксплуатации, его легко установить собственными силами, выполняя пошагово руководство по установке (оно прилагается при покупке септика, например, их полипропилена).

Кроме этого, септики не требуют частой очистки, поэтому Вы затратите меньше средств на вызов автомобиля-ассенизатора.

Современные септики бывают даже трехкамерными, они имеют очень высокую степень очистки стоков и бытовых вод благодаря элементам системы аэрации и биофильтрам.

Принять решение о том, какой тип автономной канализации наиболее приемлемы для Вашего дома и участка поможет канализация в частном доме видео.

Последовательность действий при строительстве индивидуальной канализационной системы

Перед тем, как сделать канализацию в доме, нужно определиться с паном первоначальных действий:

Определите на местности, где будет расположен канализационный колодец (выгребная яма или септик)

Важно: сливной колодец нужно расположить ниже уровня расположения дома.
Определите место выхода из дома канализационного коллектора.
Внимательно осмотрите точку выхода трубы-коллектора.Учтите, что в этой точке будут скоплены все стоки и использованная вода из всех сантехнических приборов Вашего дома (раковины на кухне, туалета, ванны, бойлера).Осмотр места поступления со всего дома воды нужен, для того чтобы убедиться в правильности монтажа коллектора (не должно быть перекосов и отклонений).
Лишь после того, как произведен предварительный осмотр, можно составлять предварительный проект канализации частного дома.Учтите: наружная канализационная система обычно прямолинейная, внутренняя канализационная система обычно имеет много изгибов и углов. Поэтому очень важно при составлении ее проекта рассчитать все размеры труб, их изгибы и так далее.
Лишь после того, как все продумано и рассчитано, можно приступать к покупке необходимых материалов.
Приступаем к монтажу наружной и внутренней систем канализации.

Типы канализационных труб и их особенности

При обустройстве системы канализации используют 2 типа труб: чугунные и пластмассовые. Еще 10-15 лет назад монтаж чугунных труб был основным видом при обустройстве наружной и внутридомовой канализации.

Чугунные трубы изготавливают из серого, а также ковкого чугуна. Изделия из ковкого чугуна прочнее, пластичнее. Они способны выдерживать большие механические нагрузки.Преимущества:

• долговечность, срок эксплуатации до 80 лет;
• прочность.

Недостатки:

• цена изделия;
• трудности монтажа чугунных труб, связанные с их тяжестью;
• образование отложений на стенках из-за шероховатой поверхности.

Благодаря прочности, длительному сроку службы чугунные трубы и сейчас широко применяются при монтаже подземных канализационных коммуникаций.

В строительстве пластиковые трубы все больше внедряются в канализационные системы. Промышленность выпускает 3 вида:

1. Поливинилхлоридные. Прочность, химическая устойчивость к агрессивным выбросам. Выдерживают перепады температур. Используются для наружной сборки. Нельзя использовать при длительном температурном режиме выше +40…+45°C.
2. Полипропиленовые. Обладают высокими прочностными характеристиками. В современном строительстве массово применяются в схемах внутренней канализации.
3. Гофрированные. Изготовлены из полиэтилена. Гофрированная наружная стенка придает особую прочность. Выпускаются диаметром от 250 до 850 мм и применяются в локальных системах канализации.

Так как внутренняя поверхность пластиковых труб гладкая, повышается пропускная способность. При проектировании канализационных систем применяются комбинированные схемы сборки.

Виды канализации

Все работы по сооружению канализации в частном доме своими руками сводятся к обустройству наружной и внутренней канализации. К работам по внутренней канализации можно отнести монтаж фановой трубы, стояка и разводку труб к таким помещениям, как душевая, кухня, туалет и т. п. К наружной или внешней канализации относится всё, что расположено за пределами дома, то есть система труб, идущих от дома до станции глубокой очистки (довольно дорогое готовое решение) или до самодельного септика (с полем фильтрации или накопительному). Конечно, если у вас будет возможность подключиться к централизованной системе сброса стоков, то задача очень сильно упростится. Но в данной статье будет рассматриваться именно автономная система, включающая эффективную очистку сточных вод в септике, а такой примитивный способ, как выгребная яма.

Внутренняя канализация

В первую очередь необходимо заняться именно внутренней схемой. Еще на этапе проектирования дома необходимо задуматься над тем, чтобы все помещения, к которым будет подводиться канализация, располагались по возможности ближе друг к другу, так как впоследствии такой подход существенно упростит схему обустройства внутренней канализации. Каждый дом предполагает индивидуальную схему канализации, которая может быть самой разнообразной.

При этом следует учитывать тот факт, что в туалете для отвода стоков нужно использовать трубы, диаметр которых составляет 100-110 мм. Для серых стоков, которые будут поступать в канализацию из кухни или ванной, следует использовать ПП или ПВХ трубы, имеющие диаметр 50 мм. Все повороты необходимо делать с помощью двух пластиковых колен, изогнутых под углом 45 градусов, так как это позволит в дальнейшем минимизировать возможность появления засора, устранять который довольно проблематично. Надежнее и дешевле использовать в схеме канализации поливинилхлоридные (ПВХ) или полипропиленовые (ПП) трубы, так как они долговечнее, надежнее и дешевле чугунных. И помимо этого, монтировать внутреннюю систему канализации с помощью таких труб существенно проще.

В первую очередь необходимо определиться где именно будет находиться коллекторная труба или стояк, а уже потом от нее заниматься дальнейшей разводкой.

Но перед этим следует более точно разобраться в том, как можно для своего дома самостоятельно разработать схему канализации, ведь в дальнейшем по этой схеме можно будет произвести полный расчет всего того (сантехнического оборудования и материалов), что потребуется вам для обустройства канализационной системы.

Можно выполнить схему канализации на листочке в клеточку, но желательно приобрести для данной задачи несколько листов миллиметровки. Помимо этого вам потребуется рулетка, линейка и острый карандаш.

Для частного дома схема канализации составляется в следующей последовательности:

• для начала нужно составить план дома в масштабе. Если размеры дома вам неизвестны, то придется пройтись с рулеткой и все замерить;
• далее необходимо определиться где будут располагаться стояки;
• после этого необходимо на плане отметить места размещения сантехнических приборов и определиться с тем, как они будут подключаться;
• на следующем этапе нужно отметить трубы, которые будут идти от фасонных частей и стояка до сантехнических приборов, а также все соединительные элементы (тройники, отводы и прочие);
• все перечисленное выше следует проделать для каждого этажа вашего дома;
• затем необходимо определиться с размерами фановой трубы и стояка;
• теперь осталось только суммировать длину всех труб, относящихся к внутренней канализации;
• следующим этапом будет наружная система, на котором нужно составить схему внешней канализации, к которой относятся трубы, идущие от станции глубокой очистки или септика до выпуска. Не забывайте при этом учитывать все имеющиеся и СНиПы.

Как сделать монтаж?

При установке канализационных труб своими руками рекомендуется соблюдать такие правила:

• используйте ножовку по металлу для нарезания заготовок;
• вставляйте трубы в раструбы без перекосов перпендикулярно их срезам;
• ведите сборку системы стоков по направлению от тройника к источникам потребления воды;
• контролируйте уровнем каждый этап сборки;
• не заливайте магистраль бетоном, лучше закрыть ее пластиком, который легко снять;
• не забывайте смазывать стыки и оставлять демпферный зазор.

При соблюдении правил проведения расчетов, нанесения разметки и сборки канализационная система прослужит не меньше, чем само строение.

Главные параметры

Условия эксплуатации канализационных труб определяются тем, из какого материала они изготовлены, его физическими свойствами. Лучшими характеристиками обладает поливинилхлорид (ПВХ). Поливинилхлорид считается разновидностью термопластов, вне зависимости от термической обработки и степени механического воздействия, ПВХ способен сохранять начальную форму и структуры. При создании труб для канализации используется этилен совместно с присадками, что увеличивает физические свойства материала.

Главным назначением труб из ПВХ считается их эксплуатация для построения канализационных систем. В зависимости от толщины определяется сфера использования и разновидность. .

Свойства определяются техническими характеристиками материала. Для ПВХ они следующие:

1. Высокая степень прочности механического типа, для создания используется трехслойная технология, а также создание гофрированной поверхности позволяет эксплуатировать трубы на большой глубине.
2. Высокие показатели внутреннего давления, от 5 до 15 бар.
3. Максимальный температурный режим.
4. Срок службы канализационных труб составляет около 55 лет.

Запас прочности составляет около 50 Мпа, что позволяет сдерживать нагрузки спускаемой жидкости.

Как определиться с диаметром

Наличие нескольких диаметров считается несомненным плюсом для канализационных сегментов из ПВХ, однако, новички в этой области теряются, и не могут определиться с диаметром. При выборе соединения требуется учитывать следующие особенности:

1. Диаметр используемой трубы должен быть равен или больше диаметра стояка, в противном случае увеличивается риск возникновения засоров.
2. Соединения горизонтального типа фиксируются при помощи специальных углов, что снижает вероятность образования засоров.

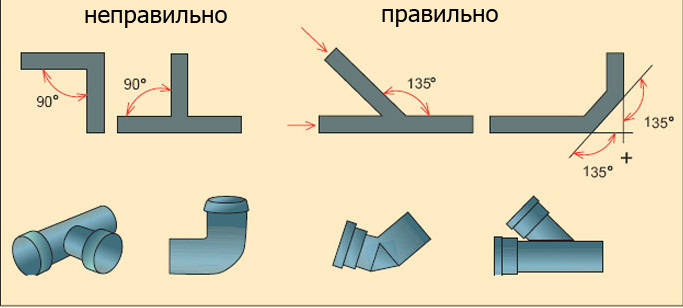

3. При каждом повороте канализационной системы монтируется ревизия, имеющая отверстие для очистки. В случае использования в многоэтажных постройках установка ревизии используется каждые 2 или 3 этажа. При длинном глухом участке также рекомендован монтаж данного элемента.
4. Оптимальным значением уклона соединения считается 1 сантиметр.

Выбор диаметра трубы зависит от ее назначения. Для соединения со стиральной машиной или техникой для мытья посуды диаметр должен составлять 25 мм, для душевой кабины – 32 мм. Средний размер канализационных соединений у квартиры составляет 40-50 мм. Для обеспечения системы на улице используется канализационные трубы 160 и 200 мм.

Значение диаметра указано на заводской маркировке. Например, канализационная труба 100 мм будет иметь маркировку DN 100. Значение указывается внутри соединения. Требуется учитывать толщину изделия. Для создания наружной системы используются канализационные трубы 250 мм.

Устройство канализации в доме своими руками

Большая часть построек частного сектора имеет один этаж. Там же, где их два, санузел расположен на первом этаже. Современные проекты частной застройки предусматривают размещение сантехники на каждом этаже, но примыкают все объекты к общему стояку. В качестве примера рассмотрим стандартное одноэтажное строение, где необходимо провести канализацию своими руками.

Итак, необходимо разместить мойку на кухне, умывальник и ванную/душевую кабину в ванной комнате и унитаз в туалете.

Ванная комната и туалет бывают совмещенными или раздельными. В любом случае слив для них будет общим, потому распределение точек слива в помещении нужно делать таким образом, чтобы до «стояка» (основная труба диаметром 110 мм, которая будет выводить стоки на улицу) расстояние было минимальным.

Кухня, где располагается мойка, по проектным документам часто имеет смежную стену с ванной или туалетом. В таком случае никаких сложностей не возникает. Если же кухня отдалена от основного стояка, необходимо прокладывать отдельный слив до его соединения со стояком. В зависимости от ситуации, это можно сделать как в периметре дома (подведение слива входит в стояк, куда входят сливы от умывальника и ванной/душа), так и за периметром (если размещение кухни и санузла не позволяет свести трубы в периметре, они выводятся за пределы дома, где могут соединяться или входить в сливную яму по отдельности).

Вышеописанные сложности вызваны тем, что для качественного стока воды необходимо соблюдать уклон канализации, что не всегда возможно сделать в ситуациях, когда расстояние от точки до точки велико. Уклон канализации должен составлять определенный процент в зависимости от диаметра трубы. Смотрите значения уклона канализации в зависимости от диаметра трубы на рисунке ниже.

Прокладка труб канализации производится под полом. Большинство построек имеют деревянные полы, приподнятые над уровнем земли. Полости под полом пустые, что дает массу вариантов решения проблемы. Уклон измеряется строительным уровнем или отметками на кладке, по которым должна проходить труба. Собранные пролеты труб тестируются на промежуточных этапах заливкой воды в систему и контролем ее слива

Важно, чтобы нигде не застаивалась и малая часть, поскольку там образуется засор, устранять который после настила пола будет сложно. Уклоны канализации больше 5% допустимы, если это продиктовано удобством размещения системы или запасом расстояний под полом

Финальная сборка

Когда от мест каждого слива стоки выведены в конечное место, предстоит финальная сборка. ПВХ трубы для канализации имеют все необходимые колена и переходники, а также тройники с различными переходами, позволяющие состыковать вместе сливы от мойки, душа и стиральной машины. Далее совмещается стояк и слив от унитаза. После завершения работ требуется финальное тестирование с большой нагрузкой, чтобы устранить протечки, если таковые появятся и избежать засоров и скопления воды.

Выпуск канализации за периметр дома производится на глубине не менее 300 мм. Зависит она от климатических особенностей региона, а также от уклона участка, близости грунтовых вод, которые влияют на глубину сливной ямы.

На каждой из точек слива, кроме унитаза, из гибкого шланга составляется колено, в котором постоянно стоит небольшое количество воды, так называемый водяной затвор, исключающий проникновение неприятного запаха из слива. В случае необходимости, прочистить засор в таком колене дело 10 минут.

Составные части канализационной сети

Сеть канализации состоит из труб, уголков, тройников и др., состыкованных друг с другом и с сантехническими устройствами и септиком. Количество деталей системы зависит от сложности устройства внутренней и наружной сети, и перекрываемых расстояний. Больше деталей — больше стыков. Особенностью работы внешней канализационной сети является то, что она должна одинаково хорошо работать при повышенном давлении грунта и в условиях зимнего холода.

Материалы

Ещё пару веков назад, на смену деревянным и керамическим трубам пришли стальные и чугунные. Они прочные, хорошо выдерживают как физическую нагрузку, так и температурные перепады в широком диапазоне. Однако они подвержены коррозии, имеют большой вес. Чугунные отличаются сложностью устройства стыков и шероховатостью стенок, а это — препятствие свободному току жидкости. Кроме этих материалов использовался асбоцемент и керамика.

С появлением пластика детали трубопроводов (ТП) стали делать из:

• полипропилена (серые изделия используются вне грунта, имеют малую кольцевую жёсткость, выдерживают температуру до +95 град.);
• поливинилхлорида («рыжики» укладываются в грунт, температуру держат лишь до 45 град., прочные: кольцевая жёсткость от класса sm2 до sm8. Укладываются на глубину от 1 до 8 м);
• полиэтилена.

Полимерные детали мало весят, хорошо соединяются друг с другом. Они долговечны, имеют гладкие стенки, устойчивы к агрессивным средам. ПВХ конструкции также устойчивы к УФ-излучению. К сожалению, полимерные изделия менее прочны, чем металлические, и при механических нагрузках могут деформироваться.

Другие достоинства пластиковых изделий:

• нетоксичны,
• неэлектропроводны,
• недороги,
• не утрачивают свой внешний вид.

Сборный колодец

Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.

Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:

Объект	Расстояние не менее, м
нежилые хозяйственные постройки	1
жилые постройки	5-7
водозаборный колодец	50
забор между участками	2
открытые водоёмы	15

Типы колодцев

Для частного дома можно оборудовать колодец одного из трёх типов:

• накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
• колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
• станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.

Рекомендуем ознакомиться: Как рассчитать и сделать из профильной трубы лестницу в частном доме?

Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.

Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.

Как предупредить образование засоров?

Засор канализации – крайне неприятное явление

Поэтому в процессе проведения монтажа следует уделить самое пристальное внимание правильному расположению труб. Следует точно выдерживать уклоны труб, так как именно нарушение этого параметра чаще всего приводит к образованию засора

Обязательно нужно установить на трубопроводе специальные фитинги для прочистки, закрытые заглушками. Такая мера поможет относительно просто устранить засор, если он все же образуется. Устанавливать такие фитинги для обслуживания трубопроводов нужно каждые 15 метров на прямолинейных участках, а также на местах резких поворотов трубопровода.

Основные характеристики

Трубы из полиэтилена применяются в отопительных, водопроводных системах, при прокладке канализации, газопроводов и т.д. Диаметр изделий по нормативам 10-110 мм. Допустимо рабочее давление 10 бар при предельно разрешенной температуре (около +95°С).

Изделия устойчивы к процессам коррозии. Пластиковые элементы отличаются невысокой морозостойкостью, поэтому внешние трубопроводы дополняются теплоизоляцией. Растяжение изделий при повышении температурного режима составляет 5%.

Гладкие внутренние поверхности предотвращают засорение трубопроводных систем. Материал устойчив к ультрафиолетовым излучениям. Пластик не изменяет характеристик жидкости при проведении через водопроводные системы.

Изделия из полипропилена PPR легкие, эластичные, прочные, выдерживают температуру пропускаемой жидкости до +70°С, допускается кратковременное нагревание до +90°С.

Изделия металлопластиковые изготавливаются из прочного полиэтилена REX. Сырье не подвержено окислению, показатель шероховатости внутренних поверхностей небольшой (0,004 мм). Допускается пропускание через трубопроводы потоков до +95°С. Между полиэтиленовыми слоями располагается алюминиевый лист 0,2-0,3 мм.

Срок службы изделий из пластика зависит от качества и вида сырья (10-30 лет).

Почему пластиковые трубы лучше?

При выборе материала для обустройства канализации большинство мастеров склоняется в пользу использования труб из полимерного пластика. Подобное решение обосновано множеством положительных характеристик, присущих данному продукту нефтехимической промышленности.

Обустройство поливинилхлорид трубопроводов имеет такие преимущества:

1. Доступная стоимость. Она на порядок ниже, чем у металлических конструкций.
2. Легкий вес. Пластиковые трубопроводы не оказывают дополнительной нагрузки на стены и плиты перекрытия.
3. Простота сборки. Для соединения деталей не требуется использовать дорогостоящее оборудование.
4. Устойчивость к коррозии, грибку и плесени.
5. Длительный срок эксплуатации. Он составляет не менее 50 лет.
6. Презентабельный внешний вид. Изделия хорошо вписываются в любой интерьер.
7. Эластичность. Трубопроводы не ломаются при вертикальной и горизонтальной нагрузках.

Полимерные коммуникации не нуждаются в регулярном обслуживании и ремонте.

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Рекомендуем ознакомиться: Как изготовить и установить теплообменник (экономайзер) для дымохода своими руками

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

• Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
• В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
• Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
• Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
• Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

• Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
• Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
• К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.

Схема внутренней канализационной системы

Система канализации обладает важной особенностью, которая должна учитываться, когда будет проводиться монтаж канализационных труб своими руками. Канализационные стоки приводятся в движение под действием силы тяжести

Это означает, что путь канализационных стоков из точки А в точку Б возможен, только если точка Б будет расположена на более низком уровне относительно точки А.

Используют следующие виды канализационных труб в зависимости от их ориентации в пространстве.

Итак:

1. Вертикальная прокладка труб, называемая стояком. К нему подводятся все трубы внутренней канализации дома или квартиры, по сути, делая его коллектором. Стояк в городской квартире является частью общей канализационной системы.

Замену труб стояка имеют право производить только рабочие, которые обладают соответствующей лицензией, поэтому вам необходимо знать лишь то, как заменить канализационную трубу на участках ответвлений.

1. Загородный дом также в обязательном порядке оснащают стояком, если целью является получение нормально функционирующей системы канализации. Диаметр стояка внутренней канализации устраивают не менее 5 см, а там, где установлен унитаз – не менее 10 см.

В целях вентиляции стояка его трубу через крышу выводят наружу. Верхняя часть трубы служит вентиляционным отверстием и должна располагаться на дистанции до ближайшего окна не меньше 4м.

1. Остальные трубы должны располагаться практически горизонтально, с соблюдением небольшого уклона в направлении стояка. Угол уклона подбирают в зависимости от диаметра трубы – при диаметре до 5 см уклон составляет не менее 3% на 1м длины трубы, свыше 5см – 2%.

Не соблюдая данные параметры укладки канализационных труб, естественный сток будет нарушен и будет происходить застревание в трубе отходов жизнедеятельности. При значительном уклоне, со стоком проблем не возникнет, но сантехнические приборы в таком случае придется поднимать высоко над уровнем пола.

Схема внутренней канализационной системы

Стандартный монтаж труб канализации в городской квартире осуществляют тремя магистралями от стояка, посредством которых происходит соединение с группой сантехнических приборов.

• Наиболее короткая первая магистраль ведет, как правило, в уборную. К ней подсоединяют унитаз, писсуар и биде.
• Ко второй ветви, ведущей на кухню, подсоединяют мойку, посудомоечную, а также стиральную машину, если она размещена на кухне.
• Третья магистраль, ведущая в ванную, соединена обычно с ванной, раковиной, душевой.

Таким образом, расположение санитарных зон – помещений с установленными сантехническими приборами, подключенными к системе канализации, связывают с расположением стояка и идущих от него ответвлений.

Установка канализационных труб в загородном доме дает большую свободу в отношении расстановки санитарно-технических приборов, ведь здесь возможен монтаж необходимого количества стояков.

От главных внутренних магистралей отходят ответвления – так называемые раструбы, которые необходимы для непосредственного подключения сантехнических приборов. Каждое из ответвлений завершается установкой гидрозатвора.

Гидрозатвор или сифон, является обязательным элементом подключения сантехнического прибора. Его предназначение – образование водяной пробки, препятствующей попаданию внутрь помещения неприятных запахов из канализации.
