Проход дымоходной трубы через кровлю разных типов

Термостойкие герметики для дымохода

Данный тип герметизирующих материалов имеет силиконовую основу, в которую добавляются оксиды железа. Такие добавки не только повышают температурную устойчивость герметика, но и придают ему красноватый оттенок, что делает состав незаметным при обработке печных труб из кирпича.

При использовании термостойких силиконовых герметиков следует принимать во внимание ряд их важных особенностей, в частности:

• Такие материалы могут выделять уксусную кислоту, способствуя формированию кислотной реакции. В этом причина того, что их нельзя применять для металлических печных труб.
• Некоторые виды термостойких герметиков неустойчивы по отношению к солнечному излучению, что ограничивает возможность их использования для конструкций на крышах.
• Хорошая адгезия со многими веществами и материалами (кирпич, керамика, стекло, бетон и т. д.) делает сферу их применения достаточно широкой.
• Благодаря высокой водонепроницаемости они могут применяться для герметизации верхних участков дымоходных конструкций.
• Обладают хорошей пластичностью и прочностью, вследствие чего могут использоваться в конструкциях, испытывающих значительные ветровые нагрузки.
• Процесс затвердевания силиконовых герметиков занимает от нескольких часов до нескольких дней, и зависит от температуры и влажности окружающей среды. Оптимальные значения для этих показателей составляют 25 °C и 50%.
• Не рекомендуется применять силиконовые герметики для обработки глубоких швов или трещин.
• Для улучшения качества герметизации следует перед нанесением состава очистить поверхности швов от пыли, грязи, жировых отложений и прочих засорений.
• Нанесение силиконовых герметиков возможно только на полностью сухие поверхности.
• Обычные силиконовые герметики, применяемые в строительстве, не являются термостойкими и не могут использоваться для герметизации дымоходных сооружений.

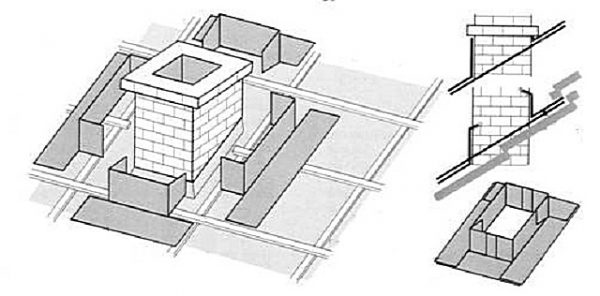

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Как правильно обустроить дымоход

Перед тем, как вывести трубу через крышу из металлочерепицы, специалисты определяют расположение будущего дымохода. При поиске места прохождения трубы на крыше руководствуются следующими установленными правилами:

1. Узлу для дымохода в конструкции из металлочерепицы нужно обеспечить тотальное примыкание к кровельному настилу. Герметизация трубы есть обязательное условие правильного и успешного монтажа.
2. На поверхности участка, выбранного на крыше из металлочерепицы для выхода трубы дымохода, снег и другие осадки не должны скапливаться в значительном количестве. Дополнительное давление воды на кровлю может нарушить целостность настила. Кроме того, избыточная влага способна вызвать протекание в жилые отсеки дома.
3. Дымоход через крышу из металлочерепицы не устанавливают рядом с окнами мансарды. При сильных порывах ветра бывает сложно избежать обратного заброса угарного газа и дыма внутрь строения.

Всем этим требованиям, как показывает практика, отвечает участок на кровле из металлочерепицы, находящийся вблизи или на самом коньке крыши. Теплую зону, свободную от скопления конденсата, задействуют для монтажа печной трубы дымохода. Установка максимально длинной вытяжки, в свою очередь, снижает отрицательное воздействие внешних атмосферных факторов.

Если крыша здания плоская или гребень конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, доходящий до трех метров, требует монтажа на одном с ним уровне. При значительном, превосходящем трехметровую отметку расстоянии до конька, специалисты проводят условную линию до горизонта под углом 10 градусов, определяя точку подъема для монтажа трубы. Для сооружения вытяжки нужны пиломатериалы, кирпич и утеплители, гидроизоляционные пленки.

Устье печной трубы накрывают специальным зонтиком из материала кровли во избежание попадания влаги от осадков. Подключенный непосредственно к котельной дымоход не накрывают, так как это может затруднить выхлоп газов.

Квадратный выход на крышу

Разберемся, как сделать выход для дымохода, имеющего квадратную форму. После того, как труба выводится на крышу, необходимо завершить конструкцию. Основная заделка, обеспечивающая прилегание к металлочерепичному покрытию, имеет вид специального фартука,  монтируемого на скате крыши при помощи уголков из металла. Установку этой детали начинают с нижней стенки вытяжной системы, планки крепят с нахлестом в 10-15 см, заливая элементы герметизирующим составом.

Снизу подкладывается плоскость из металла, по которой вода стекает или в ендову, или до самого конца карнизной планки. Металлический галстук выполняется с загибами по краям.

Металлочерепица монтируется поверх внутреннего фартука, затем приступают к сооружению декоративной отделки под названием внешний фартук, деталь состоит из планок примыкания. Герметичность обеспечивает изоляционная пленка с саморасширением. Кирпич во избежание растрескивания специалисты оборачивают листом из железа с покрытием из полимерного состава.

Обустройство круглого выхода

Главным в монтировании трубы с круглым сечением является использование доборного элемента – проходки для кровли. Она представляет собой лист металла, на котором укрепляется резиновый или силиконовый колпак.

Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстраординарных температурных режимов. Отдельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через колпак на проходке, который натягивают, выбирая нужную деталь, с отверстием кольца на 20% уже, чем сечение трубы дымохода. Затем фартук закрепляют на кровельной конструкции.

https://youtube.com/watch?v=_SKXrzo_1U4

Нормы и правила отделки

Все, что связано с печным хозяйством является пожароопасным объектом, поэтому нормы и правила точно регламентированы. В Российской Федерации для этого существует СНиП 41-01-2003. Основными нормами к отделке печных труб являются:

• все отделочные материалы должны иметь точку воспламенения на 20 градусов по Цельсию больше, чем максимальная температура снаружи дымохода, но лучше всего позаботиться об отделке негорючими материалами;
• дым должен беспрепятственно выходить из дымохода;
• если же ведется строительство бетонного дымохода, то материал должен быть армированным, жаропрочным и иметь толщину более 60 мм;
• если же обшивка трубы полностью из металла, то он должен быть антикоррозийным (для этого на материал наносится специальное покрытие);
• керамические дымоходы, которые не обустроены специальной теплоизоляцией, должны иметь зазор до деревянных конструкций не менее 250 мм;
• при изготовлении и отделке трубы не должны использоваться асбестовые материалы;
• расстояние между дымоходом и деревянной обрешеткой должно превышать 130 мм;
• стены трубы должны иметь толщину более 120 мм.

Установка трубы относительно крыши по СНИП 41-01-2003Источник yandex.net

Если же есть возможность, то лучше всего использовать материалы, которые по своей природе имеют стойкость к ржавчине. Это позволит избавиться от необходимости обработки специальными растворами и создания дополнительных покрытий.

При работе с дымоходом на основании этих правил и норм, владелец получит безопасную трубу, которая не станет причиной возгорания или разрушения здания.


Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

• дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
• если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
• если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

• в этом месте намного проще организовать примыкание трубы к кровле;
• благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

1. Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 110. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
2. Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 200 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

• труба продевается в проходку;
• Мастер Флеш подгоняется к профилированному кровельному листу;
• фиксируется с помощью огнестойкого герметика;
• закрепляется дополнительно на саморезы.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Профлист вокруг трубы на скате кровли

Очень часто планировка дома не позволяет вывести дымовые и вентиляционные каналы в месте расположения конька крыши. Случай, когда примыкание трубы к профнастилу находится на скате кровли, наиболее сложен в части устройства гидроизоляции.

При таком варианте расположения трубы, особое значение имеет правильная установка верхней части фартука, поскольку по нему необходимо отвести всю воду, стекающую к трубе по расположенному выше скату кровли. Верхнюю часть фартука обязательно заводят под профнастил.

Наиболее сложен узел примыкания в том случае, когда ширина трубы больше 80 см. При такой ширине, в верхней части трубы необходимо устраивать разуклонку, для отвода воды в стороны от центра трубы. Выполнять разуклонку на кровлях из профлиста достаточно сложно. При этом выше трубы образуются две короткие ендовы, которые необходимо выполнять по той же технологии, что и ендовы в плоскости кровли.

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

• цинка;
• дополнительной антикоррозии;
• грунтовки;
• полимера (полиэстера);
• монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

1. Протечка . При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
2. Разрушение стропил . Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
3. Коррозия профнастила . Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
4. Снижение уровня теплоизоляции крыши . При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Обустройство примыканий

Главным нюансом в вопросе, как вывести дымоход через крышу, является создание качественных примыканий, которые не дадут протечек. Также от этого момента зависят и вопросы теплосбережения дома.

Вопрос качественного примыкания возникает и при обращении внимания на тот факт, что большинство материалов кровельного пирога являются легковоспламеняющимися и не должны напрямую контактировать с трубой.

Рассмотрим, как выводятся различные типы дымоходов и организуется примыкание в каждом конкретном случае.

Классический метод с фартуком

Данный принцип является стандартным и подходит практически для всех типов труб и кровельных материалов.

• Пленочные материалы подрезаются в виде конверта и в раскрытом состоянии крепятся к стропильной системе;
• По периметру созданного прохода набивается сплошная обрешетка и стелется дополнительный слой гидроизоляции, который также подрезается конвертом;
• Вокруг созданного отверстия оставляется порядка 10 см для заведения на вертикальные области трубы;
• Размер отверстия подразумевает, что вокруг трубы остается 2-3 см для удобного вывода дымохода;
• Далее, вокруг дымохода делается фартук. Варианты его различны для каждого конкретного случая рассмотрим их ниже.

Исключением является гибкая черепица, для которой специальный фартук не требуется. Он изготавливается из гидроизоляционной пленки, которая просто приклеивается к стенам дымохода. После установки элемента для стока воды вокруг трубы монтируется гибкая черепица.

Для организаций примыканий к кирпичной трубе используется металлический фартук из оцинкованной жести. Фартук заходит на трубу и кровлю. Передний и боковой элементы укладываются поверх кровли, что не позволяет воде попадать внутрь кровли. Задняя деталь укладывается под кровельное покрытие. Верхняя часть фартука помещается в штрабу кирпича и герметизируется.

При организации примыкания к круглой трубе используется труба большего размера. Цель между ними заполняется герметиком, мастикой и цементной смесью. Если зазор велик, то первоначально он заполняется паклей или веревкой, которые пропитаны битумом.

Обустройство примыканий при помощи самоклеящейся ленты

Современное средство для гидроизоляции лента «Вакафлекс» представлено в виде мастики, которая армирована алюминиевой сеткой. На рынок лента поставляет шириной 28 см и прикатывается валиком. Рассмотрим порядок работы с ней:

• Отрезается необходимая длина ленты с учетом припусков 5 см на обе стороны;
• Отрезанная лента сгибается вдоль по типу уголка, где нижняя часть чуть шире верхней (16 и 12 см соответственно);
• Более широкая часть прикатывается к нижней части трубы;
• Узкая часть прикатывается к покрытию. Необходимо натягивать ленту, добиваясь идеального примыкания;
• Припуски подрезаются под углом 45 градусов приблизительно на 1 см и накатываются на трубу.

Таким образом выполняются все примыкания. Далее поверх верхней части ленты монтируются планки с заливкой герметиком. Они предотвратят попадание на край ленты влаги и снега. Крепление планок производится шурупами.

Использование свинцовой полосы

Свинцовая полоса наклеивается подобно самоклеящейся

Важно производить это на сухую и очищенную поверхность при температуре не менее +8°

Нижняя часть вырезается с напусками 10 см по обеим сторонам;
Отрезанная полоса прикладывается к дымоходу так, чтобы на верхнее примыкание пришлось 10 см;
Полосу необходимо профилировать с повторением поверхности под ней движением от центра к краям;
С обратной стороны полосы удаляется защитная пленка и производится приклеивание элемента;
Излишки подрезаются;
Важно уделить особое внимание швам между элементами. Они выполняются с нахлестом материала в 2 см;
После приклеивания полосы простукиваются молотком для точного повторения кровельного материала.

Вывод готовых комплектов

Использование сэндвич-дымоходов  упрощает монтаж трубы через кровлю. Современный рынок предлагает широкий выбор готовых комплектов их различных материалов в зависимости от типа сгораемого топлива.

Комплект сэндвич-труб, который выводится через кровлю, состоит из следующих элементов:

• Дефлектор для усиления тяги благодаря задействованию потоков горячего воздуха;
• Юбка для защиты места прохода;
• Сам кровельный проход в комплекте с фартуком, выводящий трубу через кровлю.

Использование подобных наборов удобно тем, что все необходимые элементы для того, чтобы провести дымоход через крышу, уже есть и необходимо просто установить их на нужных местах.

Как вывести печную трубу через крышу?

Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:

1. После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.

Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.

1. Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.

1. На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
2. Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
3. При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.

Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.

Выбор места вывода

Выбор эргономичного места для изготовления отверстия в крыше из профнастила под трубу дымохода – добрая половина успеха. Конечно, решающий фактор в этом вопросе – размещение печи. Опытные печники советуют располагать дымоход строго вертикально, но существуют более узкие нюансы:

• оптимальнее располагать отверстие для вывода дымохода в самой высокой точке крыши, другими словами поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Нужно, дабы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Дабы их обойти пользуются отводами, угловыми участками дымохода. Посредством них возможно задать поворот на 90 либо 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают так, дабы стыки находились выше либо ниже кровли прохождения и мест перекрытий из профнастила. В противном случае как следует выполнить соединение будет проблематично.
• Дабы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. В случае если труба через чур высокая, на протяжении прохождения по ней поток дыма успеет остыть, что ведет к появлению конденсата.

Дабы проверить, верно ли вы выяснили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и удостоверьтесь в надежности ее температуру в конце дня – труба обязана размешаться в «холодной территории», другими словами оставаться в тени в течении практически всего дня.

Подготовительный этап работы

Дабы в ходе установки трубы не появилось сложностей, необходимо заблаговременно подготовить инструменты и место работы. Отверстие из профнастила вырезают в соответствии с следующей технологии:

По окончании определении конфигурации дымохода, намечают, где будет размешаться выход на кровлю. Отметим, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Принципиально важно, дабы все сегменты были одного сечения и доходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы посредством перманентного маркера.
Болгаркой с узким диком по металлу вырезают отверстие, отойдя от намеченной лини несколько сантиметров вовнутрь. Работать с профнастилом направляться бережно и медлительно, дабы край среза был ровным, без зазубрин, об каковые возможно пораниться в ходе вывода трубы.
В углах отверстия необходимо сделать маленькие надрезы, дабы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют железный короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие в короба, расстояние между их стенками должно быть не меньше 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Нужно, дабы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, советуют сэндвич-трубы, каковые складываются из двух теплоизоляционного материала и слоёв металла между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается лишь верно подсоединить трубу и ввести в эксплуатацию дымоход. Дабы вывести дымоход на крышу нужно:

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. Посредством клейкой ленты края гидроизоляционной пароизоляционной мембраны и плёнки надежно фиксируют к поверхности дымохода.
• В короб хорошо засыпать керамзит либо уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, исходя из этого они и теплоизолируют трубу и защищают от неожиданного воспламенения древесных элементов стропильной обрешётки и системы.
• Надевают на трубу резиновый либо силиконовый уплотнитель, который защищает от просачивания жидкости в месте вывода. Дабы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
• Надставляют дымоход новыми сегментами до нужной высоты, стягивая места соединений хомутами из оцинкованной стали.
• Затем остается лишь навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает короб и резиновый уплотнитель.

Не опасайтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата либо керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу кроме того начинающему умельцу, основное помнить, что халатное отношение к этому вопросу может привести к утрате и пожару вашего имущества.
