Профиль для крепления гипсокартона: потолочный, стеновой, несущий и направляющий

Основные правила крепления гипсокартона

• Глубина вдавливания самореза не должна превышать 1 мм. Большая глубина может повредить картон, и нарушить качество крепления. Шуруповерт следует снабдить соответствующим ограничением.
• Стальные крепёжные элементы обладают более высокими характеристиками прочности, чем латунные, но значительно быстрее подвергаются коррозии. Предпочтительнее использовать стальные крепежи с антикоррозийным покрытием.
• Профиль шлица на головке может быть крестообразным или прямым. Крепежи с внутренним шестигранником или крестообразным шлицем пользуются наибольшей популярностью. Их использование требует специальных инструментов, оснащённых соответствующей рабочей поверхностью.
• При состыковке листов ГКЛ следует оставлять зазор не более 3 мм. Это позволит при отделочных работах качественно выровнить шов при помощи шпатлевки (подробная статья про шпаклевку гипсокартона ).
• Саморезы по дереву отличаются широким шагом резьбы, а саморезы по металлу обладают коротким шагом.
• Если обшивка гипсокартоном выполняется в несколько слоев. то расстояние между саморезами уменьшается с наложением каждого нового слоя. В первый слой саморезы монтируются через 0,7 м, а во второй – через 0,4 м.
• Стык ГКЛ нужно оснащать смещением мест, в которые закручиваются саморезы. Таким образом, саморезы будут вкручиваться не попарно на линии, а в шахматном порядке.
• Тип дюбеля «бабочка» врезается не только в лист гипсокартона, поэтому следует рассчитывать его длину с учётом вхождения в металлические профили.
• В качестве каркасной конструкции можно использовать более бюджетный вариант — деревянный из брусков. Для такого типа каркаса хорошо подходит подвес-кронштейн Кнауф и соответствующие саморезы.

Гость. Сумбур. Нужно описывать технологию, а потом пояснять её иллюстрациями. А здесь картинки, по которым пытаются описать технологию, при этом описание картинок выполнено неверно.

Дмитрий. Давно планировал сделать натяжной потолок, но хотелось с качественной звукоизоляцией. Выбирал плиты из синтепона. Ездил по разным компаниям. Где то плиты зеленоватые, где то колючие, у других плотность маленькая. Я хотел чтобы в составе не было фенола. Выбрал МаксФорте ЭкоАкустик. Материал соответствовал всем требованиям. Плиты белого цвета, без запаха, оптимальной плотности. К потолку ЭкоАкустик закрепил все на дюбель грибки. Монтаж простой: плиты не пылят и не чешутся в отличии от минваты. Мастер уже потом натянул потолок. Результатом доволен, получил красивый натяжной потолок с отличной и главное экологичной звукоизоляцией.

Елена. Очень подробный мануал оказался полезным, часть плитки уже положили, выходит здорово, теперь уже дело техники, как говориться, спасибо.

oxana. Спасибо за статью! Достаточно простые и полезные рекомендации. Первый раз решил сам зашпаклевать потолок. Получилось достаточно неплохо. Мне вообще нравится этот сайт. Тут у вас все статьи классные! Буду рекомендовать его своим друзьям и знакомым.

Какими бывают гипсокартонные профили: типы и размеры

Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.

Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.

Стоечный профиль (CD или ПП профиль)

Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.

Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.

Размеры профилей:

• Длина – от 2,5 до 4 м;
• Ширина – 60 мм;
• Высота полок – 2,7-2,8 см.

Направляющий профиль для обшивки (UD или ППН)

UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.

Используются в качестве направляющих в которые вставляются стоечные профили.

Размеры направляющих для гипсокартона:

• Длина – 3 м;
• толщина – 0,55 мм;
• ширина – 2,7 см;
• высота – 2,8 см.

Профили для создания перегородок — UW или ПН

Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.

Используются в каркасе в качестве направляющих при создании перегородок.

Размеры профилей:

• Длина – от 2 до 4 м;
• высота полок – от 3,7 до 4 см;
• ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.

Профили для перегородок — CW или ПС

Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.

Используются для создания каркаса при монтаже перегородок.

Размеры профиля под гипсокартон:

• Длина – от 3 до 4 м (специальные длины делают на заказ);
• высота полок – 5 см у Кнауф и 4 см у Гипрок;
• ширина – сообразно с профилем UW или ПН.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

Вогнутые	Выпуклые
Радиус, мм.	Длина, мм.	Радиус, мм.	Длина, мм.
500 — 1000	2600, 3100, 4000	—	—
1001 — 2000	1001-2000	2600, 3100, 4000
2001 — 3000	2001-3000
3001 — 4000	3001-4000
4001 — 5000	4001-5000
> 5000	> 5000

Способы усиления каркаса

Для усиления дверного каркаса внутрь ПС-профиля (обращённого лицевой стороной внутрь проёма) помещают деревянные бруски или же, как говорилось выше, устанавливают UA-профиль. Сечение брусков подбирают по размеру укрепляемого профиля.

Для усиления конструкции перегородки прибегают к следующим приёмам: сокращают шаг между стойками (вплоть до 400 мм), используют деревянные закладные бруски (для усиления стоечного профиля), применяют спаренный ПС-профиль.

Дополнительный профиль, установленный внутри стойки или рядом с ней, также укрепляет конструкцию перегородки. В местах крепления навесного оборудования каркас усиливается закладными элементами в виде деревянных брусков или кусков фанеры толщиной 2-3 см, которые закрепляются между стойками с помощью крабов или полукрабов.

Техника монтажа каркаса на потолок

Конструкция потолочной обрешетки от стеновой почти не отличается. Специалисты за 1 день способны соорудить изделие в помещении площадью 20 м². Как это делают:

1. На расчерченные линии надо выставить профиль под гипсокартон. Сначала в них проделывают гвоздем отверстия, прикладывают к стене, сильно сдвигают к углу комнаты, в эти дыры наставляют сверло перфоратора и сверлят.
2. В материал вбивают молотком дюбеля. Туда же ставят шуруп и закручивают его шуруповертом. Кстати, безопаснее использовать беспроводной электроинструмент, поскольку человек, сосредоточенный на работе, может споткнуться за провод и упасть с высоты. Закрепляют планку до конца стены, потом устанавливают другую направляющую и сдвигают в угол, тем самым она зайдет в профиль. Такой процесс доводится до конца.
3. В комнате 3×4 м, соответственно, эффективнее монтировать профиль не по длине помещения, а поперек, таким образом, не придется удлинять профили ПП. Материал вставляют в стартовые направляющие с шагом 50 см и внизу соединяют шурупами.
4. Над основными элементами к потолку монтируют крепежи (узкие пластинки с отверстиями). Края детали сгибают и приставляют к направляющей, которую прикручивают шурупами, оставшиеся концы отгибают в обратную сторону. Устанавливают подвесы с шагом не больше 100 см.
5. Между профилями фиксируют перемычки. Отрезают материал длиной 58 см. Основная часть — 50 см. По краям делают надрезы на бортиках в длину 4 см, которые отводят в стороны. На направляющих, прикрепленных к стартовым, создают черточки, отступая от стены 50 см. Перемычку прикладывают к отметинам, снизу и по бокам прикручивают саморезами. Таким способом монтируют оставшуюся часть обрешетки.
6. В участках, где стыкуются перемычки с основным профилем, закрепляют «крабы». Деталь устанавливают поверх крестообразного соединения конструкции, на ней сгибают мелкие пластинки с отверстиями и прикручивают шурупами к направляющим.

Крепеж

Монтаж осуществляется посредством многих деталей, в числе которых есть как предназначенные только для ГКЛ профилей, так и универсальные. Перед тем как отправляться за покупками, необходимо сделать расчет количества крепежных элементов. Для этого нужен готовый план. Обрешетка может быть сложной или простой, и от этого тоже сильно зависит необходимое количество.

Крепежные элементы предназначены не только для того, чтобы скреплять между собой профили, но и для прикрепления всей конструкции к стене или потолку. Поэтому они должны быть прочными, чтобы выдержать столь большой вес. При сооружении гипсокартонного модуля вам понадобится весь приведенный список деталей.

Шурупы, дюбели, саморезы

Для соединения профилей подойдут не каждые из этих элементов. Существует три фактора, влияющие на подбор креплений: материал, его толщина, а также расположение скрепляемой позиции.

Между собой профили могут скрепляться только саморезами, относящимися к категориям сверлящих или прокалывающих, соответственно, имеющих маркировку LB или LN. Эти варианты позволяют работать по металлу, однако придется приложить усилия, чтобы утопить шляпку и добиться ровности. Кстати, такие саморезы называют «клопы».

Чтобы прикрепить гипсокартон, понадобятся более длинные саморезы. Их длина должна составлять от 25 мм до 40 мм в зависимости от количества и толщины слоев. Здесь идеально подойдут изделия с маркировкой TN.

Подвесы

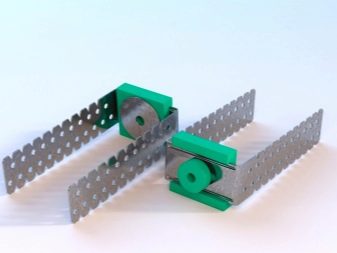

Вне зависимости от типа, при помощи подвесов можно крепить профильный каркас к стене или потолку. Подвесы изготавливают из тонкой и гибкой оцинкованной стали, добиваясь того, чтобы вес детали составлял всего 50-53 г. Несмотря на кажущуюся хлипкость, подвесы с успехом выдерживают вес конструкции. При работе с ними нужно быть аккуратными. Они не выдерживают механических воздействий, и при неловком движении подвес легко можно погнуть.

Чаще используются прямые подвесы, но есть и анкерные. Если первые можно назвать универсальными, так как они подходят и для стен, и для потолков, то вторые используются только для потолочного крепления.

Анкерный

Потолочные анкерные подвесы с зажимами имеют малый вес – всего 50 г, тем не менее они в состоянии выдержать внушительную массу, при этом не деформироваться и не отвалиться от потолка.

Анкерные подвесы имеют и другие преимущества.

• Невысокая цена. Она составляет 8-10 рублей за штуку.
• Универсальность. Потолочные подвесы хоть и предназначены только для потолков, крепить их можно и в углах, и на стыках со стенами, и в открытых местах потолка.
• Высокое качество стали. Прочностные характеристики оцинкованной стали и ее гибкость выше всяких похвал, поскольку крепеж отвечает за надежность всей конструкции.
• Простой монтаж и использование. Осуществить установку анкерных деталей легко из-за их интуитивно понятного дизайна.
• Малый вес.

Прямой

Прямые подвесы отличаются большей универсальностью. Их можно крепить не только к потолку, но и к стенам, и к другим элементам. Они подходят для работы как внутри помещения, так и снаружи. Цена прямых элементов намного ниже анкерных: она начинается от 4 рублей за штуку. Производители предусмотрели многие нужды строителей, поэтому снабдили подвесы мелким шагом перфорации, что открывает большой диапазон высот, с которыми можно работать.

Тяги

Тяги нужны в том случае, если высоты обыкновенных подвесок оказывается недостаточно. Их длина начинается от 50 см. Это значит, что гипсокартонная конструкция может быть расположена на 50 см ниже потолка. Потолочные тяги делают из толстых спиц диаметром 4 мм. Правильный их монтаж позволяет добиться того, что вес подвесной гипсокартонной конструкции будет распределен равномерно.

Кронштейны

Эти комплектующие нужны для того, чтобы наилучшим образом закрепить профили. Есть усиленные крепежные кронштейны и П-образные. И те и другие применяются с соответствующими профилями. Наличие кронштейна необязательно, однако если вес конструкции большой, то лучше все же проводить монтаж с их использованием.

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

• В зависимости от места использования – на потолочные и стеновые.
• По выполняемой роли – на направляющие и несущие.
• По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
• В зависимости от поперечного сечения – на угловые, плоские и П-образные.

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

Обшивка каркаса

Для обшивки каркаса подойдут листы гипсокартона толщиной не менее 12,5 мм с наличием боковой фаски. Последняя, даёт возможность армировать стыки самоклеящейся серпянкой и заполнять их высокопрочной шпаклёвкой.

По наличию скоса, как по маркеру, определяют лицевую сторону листа. Каждый из них прикручивается к трём опорным стойкам: к двум — по краям и к одной — по центру. При этом стыки листов проходят посередине профиля. Во влажных помещениях вместо обычных панелей используется влагостойкий гипсокартон (ГКЛВ).

Более подробно о разновидностях и выборе гипсокартона вы можете узнать из другой статьи.

При отсутствии заводской фаски, например, при использовании обрезков гипсокартона, фаску необхоимо сделать самостоятельно, используя строительный нож и специальную тёрку (рубанок):

При обшивке перегородки двумя слоями гипсокартона листы второго ряда смещают по горизонтали на шаг стоек, а по вертикали не менее, чем на 400 мм, также аналогичное смещение листов делают при монтаже первого ряда гипсокартона, но с обратной стороны конструкции.

Схема расположения листов гипсокартона при двухслойной обшивке перегородки

При устройстве перегородки высотой 3,0 м и менее, как правило, горизонтальные стыки листов отсутствуют.

Для создания зазора у пола листы опирают на временную прокладку толщиной 10 мм и закрепляют с помощью саморезов.

За счёт обрезки верхней кромки получают зазор у потолка (шириной 10 мм). Оба зазора помогают уберечь конструкцию от преждевременного разрушения.

Важно следить за тем, чтобы скошенные края монтируемых листов располагались по центру стоек, более короткие кромки — по оси поперечин, а швы обшивки не сходились на углах дверной коробки. При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

• Расстояние между саморезами не должно превышать 250 мм (но при двухслойной обшивке для первого ряда данное значение допускается увеличивать до 750 мм);
• Саморез должен вкручиваться в профиль под прямым углом;
• Шляпка самореза должна утапливаться в лист ГКЛ на 1 мм и не разрывать картон;
• Тело самореза должно входить в металлоконструкцию не менее, чем на 10 мм;
• Смещение саморезов по вертикали на смежных листах должно быть не менее 10 мм;
• При монтаже саморезов от продольной кромки листа необходимо отступать не менее 15 мм, а от торцевой — 10 мм.

На фото выше показано, что расстояние между саморезами должно быть не более 250 мм, а смещение саморезов на смежных листах не менее 10 мм

Слева — правильное положение самореза в листе гипсокартона, справа — неправильное положение самореза: а) саморез закручен под углом б) саморез посажен слишком глубоко в) саморез посажен недостаточно глубоко

Фаски листов стыкуются по центру стоек, а короткие края панелей — по оси перемычек. Если стыки последних будут совпадать, то продольная линия крестообразного шва станет источником образования трещин. И никакая, даже самая качественная отделка, здесь не поможет. Поэтому их стыкуют с разбежкой (со сдвижкой) швов не менее 40 см.

Чтобы разрезать лист гипсокартона, его необходимо уложить на ровную поверхность и с помощью карандаша сделать разметку. Строительный нож со сменными лезвиями используют для надреза верхнего слоя картона. Затем лист необходимо перевернуть аккуратно надломить по линии реза. Затем прорезается картон со второй стороны листа (фото ниже):

Сразу после обшивки каркаса с одной из сторон можно приступать к сверлению отверстий (Ø35 мм) в стойках профиля. Они пригодятся тем, кто прокладывает внутри стены электрические кабеля. Чтобы острые края прорезей не повредили оплётку, их загибают, а саму проводку прокладывают в гофре.

Также на рынке строительных материалов имеется профиль с готовыми отверстиями для прокладки коммуникаций.

Отверстия под розетки и выключатели прорезают с помощью круглых коронок. Более подробно об этом можно почитать здесь.

Особенности стартовых элементов

Направляющие профили имеют различную сферу применения. Так, обшивочный профиль применяется в тех случаях, когда необходимо произвести обшивку стационарной стены.

Такие элементы маркируются пометкой ППН. В некоторых случаях вы наткнетесь на обозначение UD – это одно и то же. Обшивая стены листами гипсокартона, обязательно установите по периметру обрабатываемой поверхности направляющие профили.

Делается эта процедура в полном соответствии с требованиями технологии и по предварительно выполненной разметке. В противном случае вы не сможете добиться качественного результата. Эти элементы используются и для конструирования подвесного потолка.

В обоих указанных случаях в монтажных работах используется специализированный инструмент – бур. Установка осуществляется сквозь профиль, поэтому данная деталь оснащается перфорацией. Отверстия существенно упрощают процесс монтажа.

Стандартные размеры каркасных элементов:

• толщина – 0,55 мм;
• длина – 3000 мм;
• ширина – 27 мм;
• высота – 28 мм.

Помимо обшивочных изделий, существуют направляющие, которые используются застройщиками для организации каркасов под перегородки из гипсокартона.

Такие элементы для перегородок маркируются пометкой ПН, в некоторых случаях UW. Поскольку размеры этих изделий определяют толщину перегородки, в продаже представлен широкий выбор параметров. Особенно это касается ширины профилей.

Линейка включает такие параметры:

• длина – 2000-4000 мм;
• высота – 37-40 мм;
• ширина – 40-150 мм.

Как рассчитать необходимое количество профилей

Расчет необходимого их количества во многом упростит схематичный план расположения каркаса. Обозначьте на листе бумаги размеры стен и потолка комнаты. От них вам станет известна общая длина направляющих профилей. Затем, необходимо будет прикинуть сколько листов ГКЛ вам понадобится, чтобы закрыть площадь. По их количеству вы определите необходимое количество стоечных профилей.

Шаг стоечного профиля составляет 60 см., поэтому для каждого листа их понадобиться как минимум 2. Если вы планируете обить всю комнату гипсокартоном расчет стоечных профилей можно произвести по формуле: длину комнаты (в сантиметрах) разделить на 60, получим количество стоек.

Профиль потолочный

Профиль потолочный (ПП) предназначен для формирования металлического каркаса под последующую установку гипсокартонных листов.

Используется для создания одно- или многоярусных подвесных потолков из гипсокартона. Выпускается из оцинкованной стали сортаментом 0.35-0.6 мм.

Назначение потолочного профиля

Профиль потолочный для гипсокартона (ПП) предназначен для формирования металлического каркаса под последующую установку гипсокартонных листов. Используется для создания одно- или многоярусных подвесных потолков из гипсокартона.

Профиль потолочный может использоваться:

• при проведении строительных работ,
• при проведении ремонтных рабом,
• при проведении дизайнерских работ.

Особенности потолочного профиля PRIMET

Выпускается из оцинкованной стали сортаментом 0.35-0.6 мм. Потолочная пара представляет собой:

• гладкий или рифленый металлический профиль С-образной формы (CD60) с двумя вертикальными стенками по 27 мм и одной горизонтальной 60 мм,
• парный к нему направляющий профиль П-образной формы (UD 27) с сечением 28 на 27 мм, в котором расположены отверстия под анкерный крепеж или саморезы.

 ПН-профиль устанавливается по периметру подпотолочного пространства в качестве направляющей для дальнейшего монтажа ПП-профилей.

Профиль потолочный PRIMET имеет выгодное соотношение цены и качества. Имеются следующие типовые упаковки потолочных профилей:

1. CD 60×27: пачки по 72, блоки — по 1728 погонных метров;
2. UD 27×28: пачки по 90, блоки — по 3600 погонных метров.

Стандартные упаковки потолочных профилей могут быть легко погружены на автомобильный и железнодорожный транспорт.

Технические характеристики

Параметр	Величина
толщина (мм)	0.35-0.60
длина (мм)	3000-6000
сталь (мм)	HDGI; сталь ОЦ 08пс 08кп
типоразмер (мм)	CD 60×27 UD 27×28
комплектация	UD 27×28 CD 60×27

Направляющий профиль для потолка

П-образные металлопрофили ПНП (UD) служат для направления и удерживания стоечных элементов.

Латиницей в скобках указывается маркировка Knauf.

Металлопрофиль применяют как при обшивке стен, так и при обустройстве потолка, располагая его по периметру помещения. Направляющие располагаются по периметру каркаса, обеспечивая расположение поверхности листов в одной плоскости. Их длина составляет 3 м, сечение – 28 × 27 мм.

Иногда рекомендуют использовать так называемый эконом профиль с меньшими размерами полок и толщиной и более узкий (направляющие UD 17 × 25, несущие CD 47 × 17). Его стоимость существенно ниже, но такие изделия можно применять только для потолков при обшивке тонким (0,8–0,95 см) потолочным гипсокартоном и для облицовки стен небольшой площади.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.
Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

• направляющие профиля. Они будут выступать в роли несущих элементов;
• стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.
Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.

Выбор и работа с просекателем для соединения профилей
Как правильно сделать обрешетку под гипсокартонный потолок
