Как построить барбекю из кирпича с казаном или мангалом: советы, инструкции, фото

Разновидности беседок-барбекю

Из сопоставления слов «беседа» и «беседка» становится понятным изначальное предназначение этих легких архитектурных сооружений – быть обособленным местом для проведения задушевных бесед, творческого уединения и созерцания, спокойного отдыха. Еще с античных времен принято помещать беседки в садах и парках, оснащать их скамейками и ажурными стенками. Крыша беседки защищает от палящего солнца и проливного дождя, создает уютную обстановку для любителей отдыха на природе.

Закрытая беседка с кухней и столом для трапез, здесь можно спрятаться даже в непогодуИсточник yandex.com

Для того чтобы отдых в конце интенсивной рабочей недели и полноценная релаксация от городской суеты стали комфортным времяпрепровождением, беседки обустраивают по типу кухонь-столовых, получается своеобразный гриль-домик. Наиболее популярны в наше время беседки из кирпича с барбекю и мангалом, нередко дополненные печкой и камином. Отличительной особенностью беседок-барбекю, как в обиходе называют подобные постройки, является совмещение под одной крышей всех необходимых кухонных атрибутов и мебели, присущей для столовых комнат:

• мангалов, жаровен, печек, очагов, барбекю – для приготовления пищи на открытом огне;
• мебели – столов, скамеек, айванов (в угоду почитателям восточного стиля) – для расстановки столовых приборов и размещения людей для застолья.

Конструктивно беседки подразделяют на три типа:

Открытые постройки. Большинству из них присуща каноническая форма навеса на столбах-опорах. Предназначение открытых навесов – отдых, трапеза и досуг в теплую безветренную погоду. Чаще всего их обустраивают на небольших дачных участках и эксплуатируют в весенне-летний период. Внутреннее обустройство беседки для барбекю на даче сводится к установке скамеек и стационарной печки. Барбекю и мангалы в беседке – переносные, после использования их убирают до следующего применения.

Открытая беседка С печью из камняИсточник woodisland.com.ua

Закрытые постройки. Для закрытых построек характерно наличие сплошных стен, превращающих беседку в своеобразный небольшой домик или павильон для круглогодичного пользования. В домиках-беседках устанавливают печки, мангалы, барбекю, размещают необходимую кухонную утварь. Нередко зимние павильоны оснащаются теплоизоляцией, обеспечивающей комфортную температуру внутри помещения. Во многих постройках закрытого типа имеются подведенные инженерные коммуникации по типу городского жилья. Это одни из наиболее востребованных беседок с мангалом, проекты которых пользуются популярностью.

Закрытая беседка для круглогодичного отдыхаИсточник smartglass.spb.ru

Полузакрытые постройки. К полузакрытым сооружениям относятся беседки классического стиля – две-три сплошные стены и открытая сторона фасада, которая, при необходимости, прикрывается шторами, занавесками для защиты от москитов и порывов холодного ветра. Эксплуатируются с ранней весны вплоть до наступления поздней осени. Печи, барбекю и мангалы из кирпича в беседке полузакрытого типа обычно стационарного типа, поскольку они надежно «упрятаны» от непогоды. Для такого типа беседки с барбекю проекты, фото которых представлены и в этой статье, также востребованы.

Летняя беседка со шторамиИсточник yandex.ru

Постройка барбекю из кирпича: смета расходов

Одним из первых этапов воплощения проекта, является расчет материала, который понадобится для постройки печи. Садовые барбекю для дачи имеют множество схем, показывающих, как сделать то или иное сооружение, а к некотором из них приложена и порядовка. Вот по ней особенно удобно заранее определиться с объемом необходимого стройматериала.

Расчет количества обычного кирпича для сооружения печки с трубой (по рядам): 38+10,5+10,5+10,5+10,5+33+33,5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474,5 шт.

обычный красный кирпич 1 сорта — 474,5 шт.;

Расчет количества огнеупорного кирпича для выкладки топливника (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3 = 53,5 шт.

• огнеупорный кирпич для создания топливника — 53,5 шт.;
• раствор бетона для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
• металлическая труба 15-20 см в диаметре — 1 шт.;
• доска для формирования опалубки — 1 шт.;
• крупнозернистый песок — 17 кг;
• арматурная сетка — 2 м;
• листовой металл — 1 шт.;
• столешница — 1 шт.;
• решетка для печи для сбора углей — 1 шт.;
• силиконовый и термостойкий герметик для заделки трещин кладки — 1 тюбик;
• облицовочный материал.

До перехода к этапу строительства, проверьте есть ли в наличии инструменты:

• лопата;
• строительный уровень;
• веревка;
• рулетка;
• молоток.

Такие инструменты настолько просты, что для их использования сложно подобрать альтернативу.

Внимание! При возведении печи вам понадобятся половинки кирпичей — их можно сделать с помощью шлифовальной машинки

Усложненные конструкции

Рассмотренную выше круглую печь, к сожалению, трудно приспособить для иных кулинарных целей. Например, округлые формы горловины мешают использовать ее для полноценного обжаривания шашлыка. Хотя она прекрасно подойдет для казана, но только в том случае, если такую печь оборудовать топкой, а верх закрывать съемной чугунной плитой с отверстием для казана. Практикой проверено, что даже в таких условиях любой казан «чувствует» себя превосходно.

Более универсальными сооружениями являются прямоугольные печи из кирпича для барбекю.

Фото одной из таких удачных уличных конструкций представлено ниже:

При возведении данной конструкции уже необходима порядовка. Ее схема проста, интуитивно понятна и не вызывает затруднений.

Основным материалом служит шамотный либо красный кирпич. Кладка ведется на стандартный глиняный раствор для печей.

Этому кирпичному сооружению потребуется легкий фундамент, который обеспечит печи должную устойчивость. Для его возведения потребуется обычный бетон, песок и щебень. Площадь залитого фундамента должна превышать площадь проекции самой печи примерно на 10 см.

Схематичное устройство фундамента представлено на следующем рисунке:

Фундамент возводится в следующей последовательности:

• Выкапывается котлован глубиной ~ 40 см.
• Насыпается небольшой слой песка.
• Формируется щебеночная подушка толщиной ~ 20 см.
• Укладывается арматура.
• По всей площади фундамента заливается бетон толщиной 15–20 см.

Созданной фундаментной конструкции дают просохнуть не менее трех дней.

Альтернативным решением сотворения фундамента может служить обрезок железобетонной плиты.

Схожие проекты кирпичных сооружений для барбекю вполне возможно использовать и для веранды. Однако в этом случае необходимо создание противопожарных зон, которые должны быть аналогичны соответствующим зонам, устраиваемых для каминных сооружений.

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

• топка;
• решетка для барбекю, мангала;
• коптильная камера;
• дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

1. барбекю с верхней коптильней;
2. угловая коптильня;
3. коптильня по типу «русская печь»;
4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Как сделать мангал-коптильню из кирпича своими руками

Мангал плюс коптильню из кирпича строят на основе заранее продуманного проекта и подробно расписанной схемы

Важно правильно делать укладку из качественных материалов, чтобы постройка долго прослужила

Работа над фундаментом

Основание печи важно возводить строго по схеме, так как на нем будет сооружен весь комплекс коптильни. Фундамент сводят следующим образом:

1. На территории, отведенной под постройку коптильни, вначале чертят все части будущей печи. Каждое отделение рекомендуется располагать на территории в 1 кв. м.
2. Выкапывают траншея глубиной и шириной по 350 мм. Если грунт сыпуч, глубину ямы нужно увеличить. Траншею следует копать не по всему периметру постройки, а с учетом расположения дополнительных элементов.
3. Дно ямы засыпают песком и заливают водой для лучшего его оседания.
4. Снаружи по всему периметру устанавливают опалубок, выступающий над грунтом на 50 мм.
5. В траншее сооружают армирующий каркас. Рядом с небольшим промежутком располагают три прута. Перпендикулярно им кладут перемычки. Детали соединяют проволокой. Необходимо сделать две одинаковые конструкции, которые сваривают друг с другом прутьями. Короб получается чуть меньше, чем вырытая траншея.
6. Полученный каркас помещают в выкопанную яму и заливают раствором из цемента с добавлением камней. Для предупреждения вытекания раствора в грунт по бокам траншею застилают рубероидом.
7. После этого переходят к верхней плите. В опалубку помещают армирующую сетку и заливают бетоном с добавлением щебня. Бетонная плита должна располагаться над землей на высоте 50 мм.

Чтобы раствор схватился равномерно, бетонирование рекомендуется проводить в один день. Застывание фундамента происходит в течение трех недель.

Кладка стен

Порядовка кирпича для мангала с коптильней сводится только на основу

Важно соблюдать схему постройки

Для порядовки используется красный печной кирпич. Раствор делают из песка, цемента и гашеной извести в соотношении 3:1:1.

Кладку рядов выполняют следующим образом:

Застывший фундамент покрывают рубероидом или пленкой. За 24 часа до работы с кирпичами их рекомендуется облить водой, чтобы внутри были сырыми. Такое действие предупредит впитывание влаги из раствора. Сверху сооружают первый ряд кирпичей, без использования раствора. Используют целые или половинчатые крепкие материалы. Благодаря сухой кладке можно сделать подгонку кирпича по размеру и определить место установки дополнительных конструкций.
Затем порядовку осуществляют с выкладки от углов. Такие ряды будут служить основой коптильни. При выкладке кирпичей от углов необходимо контролировать ровность кладки уровнем. Чтобы углы были более прочными, их усиливают проволокой, поместив ее в шов раствора.
Чтобы соорудить жаровню, между печными стенками устанавливают куски арматуры и металлические уголки. Толстостенный металл используют для изготовления и установки топки. Перед топкой между кирпичами оставляют щели без раствора, чтобы воздух мог легко циркулировать. Внутри печи делают кирпичные выступы и укладывают на них решетка

Выкладывают основу стола и дымоходного отверстия.
При укладке важно учесть, что с первого по восьмой ряд будут располагаться ниши и место для хранения дров. Если мангал сводится в виде арки на девятом ряду, необходимо сделать фанерный опалубок

Кладку выполняют огнеупорным кирпичом. На 10-11 ряду перекрывают огнеупорным кирпичом дровницу. 12 рядом перекрывают хозяйственные ящики и начинают формировку стола. При кладке необходимо делать небольшой выступ кирпича. Топку формируют с 13 по 15 ряд. Для перекрытия устанавливают опалубок. Огнеупорный кирпич можно заменить красным. С 20 по 24 ряд выкладывают укороченными кирпичами. Топка заканчивается, появляется основание для сооружения дымохода.
Выкладывают дымоход. Вытяжная труба должна быть выше верхнего конька расположенной рядом беседки.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Зимняя веранда

Когда речь заходит о строительстве веранды, многие хотят получить не только место, где получится отдохнуть летом, но также и пространство пригодное для эксплуатации в течение всего года.

Но необходимо понимать, чем летний вариант веранды сильно отличается от зимнего. Для зимней террасы с барбекю потребуется дополнительно установить теплоизоляционный слой в стенах, а также поставить более дорогие окна, защищающие от сильных моров.

Чтобы сполна наслаждаться зимней красотой, стены постройки можно сделать из стекла или установить панорамные окна

Но нельзя забывать, что они являются лишним мостиком для холода, а потому этой части сооружения нужно уделять особое внимание – подбирать только лучшие материалы.. Из зимней веранды открывается чудесный видИсточник yandex.com

Из зимней веранды открывается чудесный видИсточник yandex.com

Еще одна особенность зимней веранды – необходимость в сооружение хорошего дымохода, если внутри помещения будет помещаться печь для барбекю. Если даже на открытой террасе при растопке печи бывает полно дыма, то в закрытом помещении вентиляция просто обязана работать без перебоев.

Перед тем, как принять работу от строителей, нужно обязательно протестировать собранную конструкцию. Если дымоход не будет хорошо удалять дым, придется потребовать переделки.

В видео можно увидеть гостевой дом с верандой для барбекю:

Красивые проекты веранды с барбекю

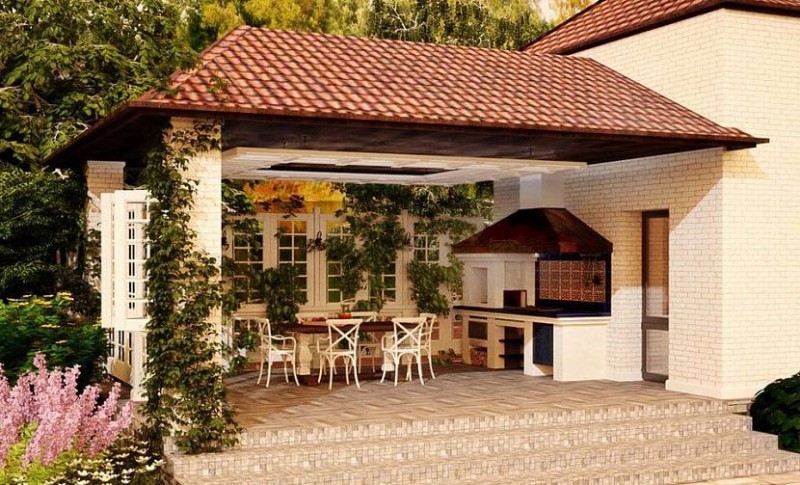

Веранда с барбекю станет любимым местом для всей семьиИсточник lv.aviarydecor.com

Располагать печь следует таким образом, чтобы она не создавала препятствий для свободного перемещенияИсточник co.pinterest.com

Летняя верандаИсточник imagesait.ru

Летний вариант веранды с барбекюИсточник besedkis.ru

Рядом с печью необходимо предусмотреть рабочую зону для приготовления пищиИсточник nl.decorexpro.com

Барбекю на открытой веранде домаИсточник tourismnews.by

Летняя веранда с барбекюИсточник pix-feed.com

Заключение

Заказать постройку летней или зимней веранды с печью можно для любого дома. Но такое строительство требует знания множества нюансов, поэтому, чтобы избежать ошибок при сооружении практичной и долговечной террасы с барбекю пристроенной к дому, лучше всего обратиться к профессионалам. Это гарантия качества и скорости проведения всех работ.

Барбекю из кирпича, как выбрать подходящий проект

Поскольку уличные печи и мангалы из кирпича не являются капитальными строениями, к их выбору и строительству не предъявляют слишком строгие требования. Однако следует учитывать ряд технических параметров, стараясь ориентироваться не на красоту и привлекательность модели или насыщенность ее различными функциями и приспособлениями. Уличная печь должна быть функциональной, удобной, должна решать поставленные задачи и вписываться в дизайн участка.

Сегодня существует огромное количество проектов барбекю, например угловые модели, с крышей и дымоходом, с беседкой, казаном, коптильней, вытяжкой. По желанию заказчика такой комплекс может быть оснащен варочной плитой, мойкой. Такие сложные проекты должны выполняться специалистами, поскольку даже простой мангал из кирпича имеющий самую обычную конструкцию, требует укладки фундамента глубиной 50-70 см, не говоря уже о сложных комплексных моделях. Каждый из этих проектов должен быть хорошо продуман, взвешен и проработан, чтобы вы не платили лишние деньги.

Любая кирпичная печь – это достаточно тяжелая конструкция, для которой нужен фундаментИсточник webmaster.pp.ru

Пожарная безопасность

Помните о необходимости соблюдать правила пожарной безопасности. Никто не хочет прерывать отдых для вызова пожарной службы и ликвидации последствий возгорания близлежащих предметов.

Правила установки печи для предотвращения пожара:

• необходимость сооружения на надежном фундаменте;
• отделка металлическими листами или другим невозгораемым материалом пола перед печью;
• размещение на приличном расстоянии от легковоспламеняемых веществ, деревьев, кустов, построек.

Фото 5. Набор импортных огнетушителей различных размеров. В целях пожарной безопасности одним из таких предметов обязательно должна снабжена любая печь барбекю из кирпича: фото демонстрирует, насколько богат выбор у владельца дачи.

Правила эксплуатации:

• при простое печи, ее накрывают чехлом, чтобы осадки не нарушили функциональность;
• ограждать детей от близкого от печи нахождения;
• не оставлять зажженную печь, тем более с едой, без присмотра.

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Фундамент

После того как приобретён материал и подготовлен инструмент, можно приступать к заливке фундамента.

1. Для разметки по краям требуемой площади вбиваются колышки, и натягивается разметочный шнур.
2. Далее требуемая площадь углубляется на 20 сантиметров.
3. Затем на дно засыпается песок и щебень, поверх которого укладывается армирующая сетка.
4. Щебень трамбуется, смачивается водой и заливается бетоном.
5. Следующим этапом устанавливается наземная опалубка, в которую засыпается щебень и укладывается строительная сетка.
6. Затем в опалубку заливается бетон.

Фото 3. Фундамент шестиугольной формы. На такой основе можно разместить комплекс барбекю оригинального дизайна.

Внимание! При установке опалубки, внутренние стороны бортов рекомендуется проложить полиэтиленовой плёнкой. Это позволит быстро и аккуратно отделить доски от бетона при их демонтаже

После проделанных работ фундамент должен постоять примерно 10-15 дней. Потом можно начинать строительство. Демонтировать опалубку можно на третий день.

Важно! Если в период строительства фундамента преобладает жаркая погода, необходимо один два раза в день, смачивать фундамент холодной водой. Это делается для предотвращения преждевременного испарения влаги
