Чтобы вам было понятно, как сделать проектор из коробки и телефона рассмотрим все этапы пошагово с фото примерами:

1. Подготавливаем материалы и инструменты для сборки: обувную коробку, линзу с 10-кратным увеличением, канцелярский нож, простой карандаш, изоленту, скрепку и конечно же смартфон.

2. Вырезаем окошко для установки лупы. Увеличительное стекло обязательно должно устанавливаться по центру. Чтобы самостоятельно отцентровать линзу рекомендуем расчертить диагонали на нужной стороне коробки. Так вы узнаете где центр и тогда уже легче будет сделать ровный вырез.

3. Крепим лупу изолентой к коробке. Можете использовать любой другой крепеж, который есть под рукой, к примеру, силикон или клеевой пистолет.

4. Подготавливаем подставку для смартфона. Можно использовать обычную скрепку, выгнув ее соответствующим образом, а можно сделать подставку своими руками из обрезков картона.

5. Выключаем свет в комнате и тестируем самодельный проектор. Нужно правильно подобрать размещение смартфона в коробке. Экспериментируя с расположением устройства можно самому выбрать наиболее подходящий ракурс, при котором проецируется хорошее изображение.

6. Загружаем на телефон приложение, с помощью которого можно переворачивать изображение. Это нужно, потому что при проецировании видео либо картинки с телефона изображение переворачивается на 180 градусов. Пользователи андроид могут установить Ultimate Rotation Control, а вот владельцы айфонов и айпадов могут использовать Video Rotate And Flip или что-то подобное.

7. Последний штрих – нужно сделать ввод в коробке для зарядки мобильного устройства.

Наглядно увидеть весь процесс сборки вы можете на видео, автор которого – Роман Урсу:

Вот по такой инструкции можно изготовить проектор своими руками в домашних условиях. Как вы видите, ничего сложного нет и при этом не нужно тратить деньги на покупку материалов, т.к. коробку, изоленту и даже увеличитель можно найти в собственной мастерской.

Если вы хотите, чтобы изображение на стене было хорошего качества, лучше использовать не телефон, а планшет или ноутбук. В этом случае увеличительное стекло должно быть больше, т.к. размер самого экрана в разы больше. Пример того, как быстро сделать проектор из ноутбука либо планшета, вы можете просмотреть на фото ниже:

Еще один важный момент – если самодельное устройство проецирует не очень хорошую картинку на стену и при этом вы уже старались менять местоположение смартфона, значит дело в линзе. Попробуйте заменить ее на более качественную, если перед этим купили дешевый вариант. Самым подходящим увеличительным стеклом будет советское.

Помимо этого хотелось бы обратить внимание на важный нюанс – чтобы самодельный домашний кинотеатр показывал четкую картинку, яркость на мобильном устройстве нужно поставить на максимум. Улучшить четкость проектора можно, покрасив внутренние стенки коробки из картона в черный цвет. Еще один нехитрый способ #8212 установить дополнительную лупу внутри коробки

Еще один нехитрый способ #8212 установить дополнительную лупу внутри коробки.

К стене, на которой будет отображаться слайд-шоу либо видео, также есть свои требования. Лучше всего направлять проекцию на специальное полотно для проектора, однако если такого нет, подойдет ватман размера А1, закрепленный в рамке. Тут же хотелось бы уточнить, что пользоваться таким самодельным кинотеатром дома можно только в том случае, если в комнате достаточно темно. Свет будет негативно отображаться на качестве картинки.

Прикольно! Надо будет попробовать) респект)

как установить дополнительную лупу проектора внутри коробки для яркого освещения картинки на стене экрана мне нужно видео скиньте ссылку пожалуста

Все это ерунда+ зеркальное отображение,а это уже минус.

Вы знали, что при помощи старой коробки и канцтоваров можно своими руками собрать домашний проектор для телефона? Это лёгкий и весёлый эксперимент, который вы можете провести дома.

В интернете есть много информации об этом, но я собрал всё воедино и записал готовую инструкцию.

Нюансы изготовления прочих моделей видеопроекторов своими руками

Видеопроекторы от самодельщиков используются не только для коллективного просмотра фильмов, но и для создания различных видеошоу.

Лазерный проектор своими руками

Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

Установка зеркала на ось электромотора ФОТО: youtube.com

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

Самодельный лазерный проектор в сборе ФОТО: youtube.com

Резисторами настраивается скорость вращения зеркал.

Гобо-проектор своими руками

Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.

Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно.  Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.

Гобо-проектор ФОТО: youtube.comОбъектив и механизм смены слайдов ФОТО: youtube.comКулер для охлаждения устройства ФОТО: youtube.com

Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.

Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.

Голографический проектор своими руками

Такое устройство создаётся предельно просто.

Иллюстрация	Описание действия
ФОТО: youtube.com	Из коробки для CD-дисков вырезать четыре трапеции с основаниями 30 мм, 60 мм и высотой 35 мм. Склеить из них усечённую пирамиду
ФОТО: youtube.com	Установить пирамиду на включённый смартфон или планшет и наслаждаться зрелищем

Watch this video on YouTube

Как сделать проектор для мобильного своими руками

Просмотрим фильмов или фотографий на большом экране – это всегда занимательное действие. Но, для этого нужно купить проектор для мобильного телефона, однако смотря на его стоимость, хочется от такой идеи сразу отказаться. В этой статье мы решили рассказать вам, как сделать проектор для мобильного телефона своими руками из коробки, лупы и скотча. Рассмотрим пошаговую инструкцию и посмотрим несколько готовых приспособлений.

Как сделать проектор для мобильного телефона своими руками: необходимые материалы

Чтобы сделать проектор для телефона нам не нужно собирать множество материалов, понадобиться: коробка для обуви, острый нож, скотч, скрепка и лупа. Все эти материала можно без особых усилий найти у себя в кладовке.

Особое внимание хотелось бы остановить на лупе, она выступает самым важным элементом нашего проектора. Если у вас дома завалялась советского качества – используйте ее. Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству

Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками

Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству. Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками.

1. В первую очередь мы должны найти с вами коробку, она должна быть хорошего качества и иметь темные стенки, если нет можно будет на нее надеть черный мусорный пакет. Далее снимаем увеличительное стекло, прикладываем его к коробке и просто обводим. Стекло нужно прикладывать посредине, чтобы не допустить ошибку, проведите две диагонали.
2. Вырезаем отверстие на коробке с помощью обычного ножа.
3. Крепим стекло, для этого можно использовать скотч или изоленту.
4. Подготавливаем место к установке телефона. Лучше всего, если у вас есть специальный чехол. Если его нет, тогда можно попробовать использовать обычный скотч или сделать специальное приспособление с коробки.
5. Устанавливаем телефон – это самый важный этап. Заходим в комнату, где полностью отсутствует свет, и начинаем искать место установки телефона. Оптимально устанавливать его посредине коробки, но здесь все зависит от линзы, поэтому пробуйте несколько вариантов сразу.
6. Делаем отверстие и проводим провод для зарядки.
7. Вот так будет выглядеть проектор для телефона своими руками.

Сложностей нет никаких, есть определенные загвоздки, которые стоит брать в учет. Вот несколько ответов на ваши вопросы:

Как улучшить качество изображения на мобильном проекторе? – пробуйте найти лучшее место для установки телефона, также пытайтесь регулировать лупу.

Что делать если проектор для мобильного совсем не работает? – в этом случае, вы точно сделали ошибку с выбором лупы. Попробуйте посмотреть другие варианты. Посмотрите интересную статью, где мы изготавливаем датчик протечки воды и изготавливаем его из подручных материалов.

Как улучшить четкость изображения на мобильном проекторе? – как говорят умельцы, можно попробовать установить вторую лупу. С помощью нее можно будет дать более четкую картинку. Здесь увеличительное стекло будет выступать в роли инструмента для настройки качества. И телефон не будет находиться так далеко от первого стекла.

Вот такое видео мы нашли для вас, здесь вы узнаете, на что способен самодельный проектор для мобильного.

https://youtube.com/watch?v=mUUoRWjO5Ys

Что нужно сделать обязательно

Чтобы сделать проектор для андроид, необходимо в обязательном порядке проделать следующие советы:

1. Для передачи картинки нужно поставить изображение вверх ногами, для этого используйте мобильное приложение, одним из таких сейчас можно назвать Ultimate Rotation Control. Если вы этого не сделаете – картинка будет отображаться вверх ногами.
2. Яркость мобильного телефона ставим на максимум.
3. Комната должна быть темной, если света много – вы не увидите картинку.

Где купить мобильные проекторы

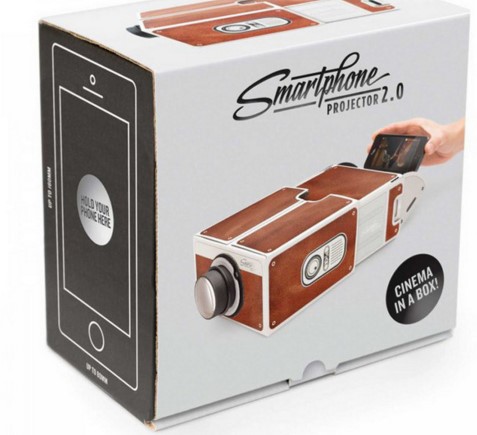

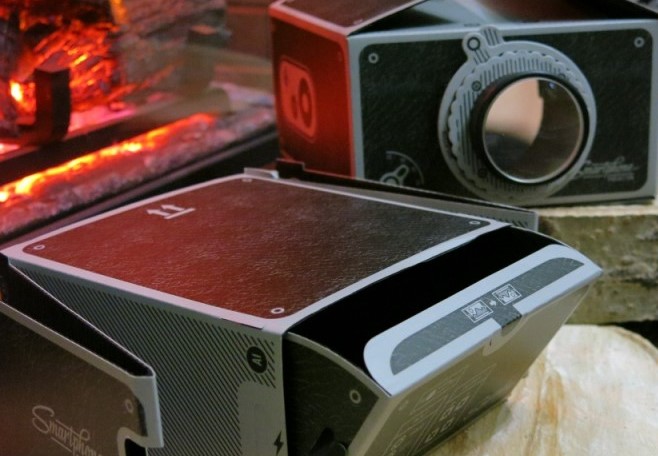

Нам недавно попалась на глаза отличная коробка с алиэкспресс, вот такой вид она представляет.

Это обычная коробка, но с помощью нее можно даже регулировать качество изображение, телефон устанавливать можно в любое место. Даже ноутбук можно подстроить под нее, что уже считается шикарным вариантом. Но, есть и одно существенное но – стоимость, сейчас цена такой коробки 40 долларов, а это много.

Проектируем на стену

Но в нас живет дух давнего детства, который должны ощутить дети и внуки. Именно для них и с их помощью и создаются такие приятные поделки. Советуем рассмотреть экземпляры на фото самодельного проектора.

А теперь мини-экскурс в историю. В конце пятидесятых годов, когда телевидение в СССР только зарождалось, в продаже были несложные и недорогие устройства, называвшиеся диапроекторами.

Самый лучший из них – ФДГ-49 – многим навевает до сих пор ностальгию, оставаясь самыми дорогими в интернете.

Почему приставка «диа», тогда не объясняли, сегодня диапроектор именуется как слайд-шоу с титрами. «Диа» — в переводе с греческого – «движение сквозь» или «от начала до конца».

Они предназначались для демонстрации на довольно большое пространство белой ткани или побеленной стены продававшихся фотопленок с кадрами сказок, нечто замершее, как мультфильм, с короткими текстами пояснений.

Диапроектор со смартфоном

У смартфона, подобных гаджетов есть небольшой экран. Задача состоит в том, чтобы увеличить его изображение и транслировать на ровную поверхность. Для этого используется подсветка, оптика: большое увеличительное стекло, лупа. В проекторах такие элементы называются линзами Френеля. С небольшими дополнениями данный принцип используется в заводской продукции такого типа.

Что потребуется:

• большое увеличительное стекло. Размер должен соответствовать экрану смартфона, расположенном на некотором расстоянии, чтобы картинка не обрезалась;
• полностью затемненный корпус: картонный, деревянный (фанера) или пластмассовый короб. Можно сделать из коробки любой, например, распаячной, от обуви. Своими руками создать элемент с внутренними крепежами (фиксирующими перегородками) легко: подойдет любой материал, который можно разрезать и скрепить;
• если применяют картон, то самоделка собирается с помощью скотча, клея, канцелярского ножа, карандаша, линейки, циркуля. Для дерева может потребоваться лобзик, для пластика — он же и паяльник или устройство для выжигания, нагретым жалом которого можно обрабатывать материал.

Рассмотрим самый простой самодельный проектор из телефона с картонным корпусом:

Приставляют к фронтальной стенке короба линзу, обводят ее карандашом. Вырезают отверстие и закрепляют лупу там клеем, скотч тоже можно использовать

Важно, чтобы эти материалы не попали в просвет, что испортит изображение.
Помещают смартфон внутрь, экспериментальным путем соотносят расстояние до его экрана от линзы, чтобы картинка не обрезалась ею. На этом месте приклеивают держатели — перегородки.
Сзади проделывают отверстие для зарядного кабеля.
Вставляют в посадочное место телефон, предварительно надо установить приложение, переворачивающее изображение на 180°, или деактивировать автоповорот и разместить смартфон вверх ногами.
Просмотр организовывают в хорошо затемненном месте.

Выбираем материал и формат

Хорошая отражающая поверхность должна быть не только гладкой и ровной, чтобы правильно распределять свет в сторону зрителей, но и без искажений воспроизводить всю информацию с высоким качеством.

Идеальным материалом в качестве экрана для проектора может стать толстая ткань белого цвета. Какая и из чего можно сделать экран?

Это могут быть различные варианты:

Баннерная ткань. Довольно популярный материал из синтетики, обладающи повышенными светоотражающими свойствами. Особенно хороша такая ткань с черной подложкой, делающей экран непрозрачным и лучше отражающим черные цвета. Баннерную ткань используют при изготовлении уличных билбордов и больших дорожных растяжек, так называемых баннеров. Если вы берете такую ткань с бывшего плаката, то просмотрите ее на наличие повреждений. Главное преимущество этой ткани в том, что такой самодельный экран для проектора можно легко свернуть.
ПВХ-пленка. Полотно для проектора своими руками из еще одной синтетической версии хорошей ткани. Эта ткань используется в строительной сфере для натяжных потолков. Экран для , вернее материала, имеет полное право на жизнь. Лучше всего взять, конечно, матовую ПВХ-пленку, а не рельефную или глянцевую. Тогда на нем не будет бликов и нервностей. Здесь также важна подложка из черной пленки для повышения непрозрачности. Из чего сделать экран еще?
Плащевка. Такой материал не боится сильного натяжения и станет довольно прочным вариантом световозвращающей ткани
Кроме этого плащевка обладает влагостойкостью и не впитывает в себя грязь, что очень важно, если экран будет висеть там, где проходит много людей или бегают дети. Представьте, что станет с проекционной поверхность, если ее потрогает, хотя бы 100 человек!
Винил
Материал экрана проектора может быть и таким. Это покрытие также используется в строительстве при сборке натяжных потолков. Такая поверхность самая гладкая и мягкая

Однако, она очень быстро тянется, поэтому при неосторожном обращении легко рвется.
Льняная ткань. Если нужен экран только для домашнего использования, то можно обойтись и плотной тканью изо льна, как очень подходящим полотном проекционного экрана

Например, новой простыней. Потребуется только натянуть ее на раму и закрепить. Для лучших светоотражающих способностей стоит прокрасить ее краской и сделать подложку из черной пленки.
Гипсокартон. Его может заменить и ДВП. Для семейного просмотра можно взять этот самый бюджетный фон из перечисленных. Здесь вообще не понадобятся никакие рамы, а просто нужно будет вырезать прямоугольник желаемого размера и покрасить его белой, матовой краской. Можно также наклеить туда обои под покраску, чтобы еще лучше выровнять поверхность. После высыхания можно сразу крепить такой прямоугольник к стене. Добиться высшего качества изображения при этом подходе конечно не получится, а вот сэкономить время и средства легко! Например, вы собрались на даче большой компанией и хотите устроить совместный кинопоказ. Главное это эмоции и ощущения того момента, а качество видео не так уж и важно, поэтому делают его из гипсокартона. Такой быстрый, на скорую руку, сделанный экран поможет не сорвать мероприятие.

Можно еще использовать обычную рулонную штору, как экран для проектора «в полевых условиях».

Для такого самодельного дисплея проектора должно отвечать нескольким критериям:

• Прочность;
• Цельность. Без потертостей и разрывов;
• Плотность;
• Непрозрачность.

Другим важным фактором выбора ткани для проекционного экрана, сделанного своими руками, будет являться формат.

Он бывает нескольких типов:

• Стандартный (соотношение сторон 1:1);
• Для видео (соотношение сторон 4:3);
• Широкоугольный ( соотношение сторон 16:10);
• НD(соотношение сторон 16:9);
• 3D формат (соотношение сторон 2,35:1).

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
Разметьте на выбранной стенке середину, вокруг которой вырежьте отверстие под увеличительное стекло. Рис. 4: сделайте отверстие под лупу

Закрепите увеличительное стекло на стенке коробки

Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Рис. 5: закрепите лупу

5: закрепите лупу

Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Рис

6: изготовьте держатель

Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние

Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°. В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

Рис. 8: пример голографического проектора

Рекомендации

Создавая самодельный проектор любым из описанных выше способов, следует принимать во внимание его предназначение. Именно от особенностей эксплуатации будут напрямую зависеть основные характеристики будущего мультимедийного устройства. Для достижения положительных результатов стоит придерживаться следующих рекомендаций

Для достижения положительных результатов стоит придерживаться следующих рекомендаций.

• Для частого просмотра фильмов и других видеоматериалов всей семьей или в компании лучше использовать проекторы, изготовленные на базе планшета, ноутбука.
• Как было описано ранее, корпус самоделки можно выполнить и из картонной коробки. Однако более подходящими материалами будут фанера или МДФ.
• Особого внимания заслуживает устойчивость аппарата.
• При трансляции изображения на высокорасположенный экран стоит заранее позаботиться о наличии соответствующей по размерам подставки для проектора с учетом необходимости соблюдения углового излучения.
• Максимальное качество картинки возможно при минимальном освещении помещения.

Существуют способы повышения качества изображения, транслируемого проектором, изготовленным в домашних условиях. Это предполагает следующие действия.

1. Настроить на источнике сигнала предельно высокие яркость и контрастность.
2. Полностью исключить возможность попадания света внутрь корпуса.
3. Выкрасить внутренние стенки устройства в темный цвет. Идеальный вариант – это отделка черной бархатной тканью.

Также в рамках «борьбы» за качество картинки на экране можно уделить внимание настройкам самого проектора. Маленькие хитрости помогут избавиться от размытого изображения и нечеткости. Помимо всего уже перечисленного, стоит напомнить о необходимости охлаждения матриц планшета и ноутбука

Помимо всего уже перечисленного, стоит напомнить о необходимости охлаждения матриц планшета и ноутбука

Также важно учитывать, что оптимальное расстояние от зрителей до экрана составляет 3-4 метра

При создании голографического самодельного проектора тоже существуют определенные нюансы. С учетом стоимости всех необходимых комплектующих не лишним будет позаботиться о максимальном сокращении затрат. Так, к примеру, пирамида может быть выполнена из футляров для CD. При этом необходимо произвести склеивание всех элементов с максимальной точностью и аккуратностью.

Отдельно следует заострить внимание на способе изготовления проектора, в котором ключевым элементом будет извлеченная матрица

Важно помнить, что речь идет о достаточно хрупком элементе конструкции ноутбука, планшета или смартфона. Повредить дисплей можно очень легко. Исходя из этого, при отсутствии соответствующих знаний и навыков рациональнее всего будет выбрать более простой вариант создания мультимедийного устройства

Альтернативой в такой ситуации может стать обращение за помощью к опытному специалисту, который произведет демонтаж матрицы и платы

Исходя из этого, при отсутствии соответствующих знаний и навыков рациональнее всего будет выбрать более простой вариант создания мультимедийного устройства. Альтернативой в такой ситуации может стать обращение за помощью к опытному специалисту, который произведет демонтаж матрицы и платы

Повредить дисплей можно очень легко. Исходя из этого, при отсутствии соответствующих знаний и навыков рациональнее всего будет выбрать более простой вариант создания мультимедийного устройства. Альтернативой в такой ситуации может стать обращение за помощью к опытному специалисту, который произведет демонтаж матрицы и платы.

В следующем видео вы подробно узнаете, как сделать проектор своими руками.
