Особенности электроснабжения коттеджа

Взвешенная оценка независимой системы

Современные системы для автономного электроснабжения используют самые разные ресурсы для выработки энергии. Это позволяет получать качественное электричество без перепадов даже в самых отдаленных и малонаселенных местах, куда еще не успели добраться все блага цивилизации.

Достоинства автономной электрики

Основное достоинство систем автономного электроснабжения – отсутствие норм потребления и платы за использованную энергию. Это позволяет обеспечить в жилом доме любой уровень комфорта, независимо от того, проходят ли рядом центральные коммуникации или нет.

Если предварительные расчеты мощности произведены верно и не занижены, система будет работать как часы и хозяева не столкнутся с такими проблемами, как неожиданное отключение электричества и перепады напряжения.

Веское преимущество автономного энергоснабжения заключается в отсутствии скачков, падения и превышения напряжения в сети, из-за которого в разы быстрее выходит из строя бытовая и компьютерная техника

Сведется к нулю риск того, что бытовая техника, имеющаяся в жилом помещении, выйдет из строя или сгорит из-за неожиданного скачка мощности. Количество и качество получаемой электроэнергии всегда будет одинаковым и именно таким, как было запланировано изначально в проекте.

Оборудование, обеспечивающее независимые поставки электроэнергии, имеет высокий уровень надежности и крайне редко выходит из строя. Это преимущество сохраняет актуальность при соблюдении базовых правил эксплуатации и регулярном обслуживании отдельных элементов и всей системы целиком.

Кроме того, уже сегодня работают экспериментальные программы, позволяющие владельцам продавать излишки электроэнергии государству. Однако об использовании этой интересной возможности стоит подумать заблаговременно, еще на стадии разработки проекта системы электрообеспечения.

Дополнительно потребуется оформить пакет разрешительных документов, подтверждающих способность имеющихся в наличии приборов вырабатывать нужный объем энергии надлежащего качества.

Недостатки независимого электроснабжения

К минусам независимой системы электроснабжения относят довольно высокую стоимость оборудования и значительные расходы на эксплуатацию.

К недостаткам автономного энергоснабжения относят необходимость выделять пространство под размещение оборудования, проводить самостоятельное обслуживание системы и замену изношенных элементов за свой счет

Электрики настоятельно рекомендуют хозяевам очень внимательно производить все расчеты и четко выяснять технические параметры запланированной к монтажу системы. Иначе может возникнуть ситуация, когда агрегат, производящий электроэнергию, выйдет из строя, так и не успев окупиться.

Ремонт автономного комплекса владельцы тоже осуществляют за свой счет, а эти услуги стоят значительных денег. Если же дом находится в отдаленном или труднодоступном районе, за мастерами придется поехать лично или дополнительно оплачивать выезд бригады на место.

Причем делать все понадобится достаточно быстро, так как домашние коммуникации и удобства, работающие на электроэнергии, в это время будут недоступны.

Если в качестве автономной системы по выработке энергии выбраны модули из солнечных батарей, их потребуется периодически очищать от мусора в ветреную погоду, а в зимний период обязательно освобождать от снега. Только при таком уходе они будут полноценно функционировать в течение всего эксплуатационного периода

Значительно снизят шанс поломки автономных устройств регулярный профилактический осмотр и плановое техническое обслуживание действующих агрегатов, но и для этого может понадобиться визит специалистов, стоящий денег.

Конечно, часть таких работ хозяин сделает самостоятельно, но более серьезные моменты, требующие определенного опыта и специфических знаний, все равно повлекут за собой профессиональное вмешательство.

Этап четвертый: Электрическая принципиальная схема

На принципиальной электрической схеме должны быть указаны:

• Все электрические нагрузки квартиры, объединенные в группы;
• Указаны мощности групп;
• Указаны максимальные расчетные токи, марка кабелей, сечение токопроводящих жил, длинна линий электропроводки;
• Для выбора автоматов защиты, на схеме должны быть указаны маркировки автоматов защиты, и других защитный приборов;
• Также на схеме указываются расчетные данные электрического ввода, (Рустановки, Ррасчётная, Iрасчетный, cosφ).

Отдельно делается электрическая схема квартирного щита

Электрическая схема квартирного щита в проект электроснабжения

Электрическая схема квартирного щита, называется однолинейная расчетная схема.

Весь проект электроснабжения квартиры базируется на схеме щита. Это самый ответственный этап проекта и от ее качественного выполнения зависит безопасность и надежность эксплуатации электрической сети квартиры. Вот несколько обязательных правил, которые нужно учитывать для ее выполнения:

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме.

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов.

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы.

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Разметка помещения

Для того чтоб выполнить разметку помещения Вам потребуется:

1. обычный строительный уровень;
2. водный или лазерный уровень;
3. строительный карандаш;
4. отбивочная нить;
5. рулетка.

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Устройство внутренней электропроводки

Электроснабжение загородного дома включает в себя силовые и осветительные сети, которые выполняются в виде электропроводки — открытой или скрытой. К плюсам открытой проводки относятся доступность при проведении ремонтных работ (то есть можно с минимальными издержками менять любой ее участок), простота контроля ее состояния, поиска и устранения неисправностей. Минус— она портит внешний вид помещения и может повредиться относительно легко. Открытую проводку обычно скрывают плинтусами, кабель-каналами, трубами, повышая степень ее защищенности.

Открытая проводка скрыта с помощью кабель-канала

Открытую прокладку незащищенных изолированных проводов на роликах и изоляторах нужно выполнять на высоте не менее 2 м от пола помещения. В таблице ниже приведены нормируемые расстояния при устройстве открытой прокладки кабеля.

Нормируемые расстояния при открытой прокладке кабелей

Скрытую проводку обычно выполняют в штробах каменных стен, которые скрывают под слоем штукатурки, либо в кабель-каналах и трубах, которые размещают под отделкой деревянных и каркасных стен.

Проводка, уложенная в штробах стены из пеноблока

Рекомендуются следующие варианты устройстваэлектропроводки в зависимости от типа стен.

Для железобетонных и монолитных стен:

• открытая — в плинтусах и наличниках с каналами для электропроводки (рис. а);
• скрытая — в штробах, гофрированных или гладких трубах (рис. б).

Прокладка кабеля в доме с железобетонными стенами:

• а — открытая проводка в плинтусе;
• б — скрытая проводка в штробах.

Для блочных и кирпичных стен:

• открытая — в плинтусах и наличниках с каналами для электропроводки (рис. а);
• скрытая — непосредственно под слоем штукатурки в каналах и бороздах (рис. б).

Прокладка кабеля в доме с кирпичными и блочнымистенами:

• а — открытая проводка в плинтусе;
• б — скрытая проводка под слоем штукатурки.

Для деревянных и других сгораемых конструкций:

• открытая — на роликах, а также клипсах в каналах (рис. а);
• скрытая — в пластмассовых трубах (рис. б).

Прокладка кабеля в доме с деревянными стенами:

• а — открытая проводка в кабель-канале;
• б — скрытая проводка на роликах.

Места для монтажа розеток и выключателей должны соответствовать запланированной расстановке мебели. Розетки размещают на высоте не менее 20 см от уровня пола. Для специализированной техники, например кухонной, — на уровне, удобном для ее подключения. Выключатели рекомендуется крепить на высоте 90 см от пола — уровне опущенной руки взрослого человека. Ранее выключатели в домах устанавливались на высоте не менее 160 см от пола, но такое расположение неудобно для детей и пожилых людей.

Розетки и выключатели должны располагаться так, чтобы они были удобны в использовании

При скрытой проводке применяют выключатели и розетки в утопленном исполнении, при открытой — накладные.

Многие застройщики пытаются снизить затраты на данном этапе работ. Наиболее распространенный способ — использование кабеля заниженного сечения. Последствия такой экономии могут обнаружиться уже после завершения отделочных работ, когда заменить скрытую проводку практически невозможно. Сечения проводов и кабелей рассчитывает специалист при разработке проекта, сравнивая нормальный и аварийный режимы эксплуатации.

Рекомендуемое сечение кабеля приведено в таблице ниже.

Рекомендуемое сечение кабеля

Чаще всего инженеры-проектировщики советуют использовать многожильный медный кабель в негорючей оплетке как наиболее надежный в эксплуатации.

При выполнении электромонтажных работ нельзя скручивать кабели (рис. б). Для скрепления отдельных элементов системы потребуются клеммники и клеммные колодки (рис. а). Все соединения должны быть расположены внутри защитных коробок.

Соединение частей кабеля:

• а — правильно;
• б — неправильно.

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой. Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Разные схемы соединения

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Типичная 3-комнатная планировка

В типовой 3-комнатной квартире жилое пространство распределено различным образом, причем некоторые варианты весьма удобны, другие способны доставить дискомфорт.

Существует вариант с двумя маленькими и одной большой комнатой, с одной комнатой изолированного типа и двумя смежными помещениями. Есть так называемая схема «самолет», когда окна комнат выходят на разные стороны дома.

Если в семье есть дети, то распределение помещений имеет смысл сделать следующим: одну комнату отвести под детскую, одну оставить для спальни, а большую отдать гостиной. Во многих 3-комнатных квартирах присутствует раздельный санузел, они максимально удалены от лестницы и лифта, площадь составляет от 56 до 80 кв. м.

Расположение комнат в «новостройках»

В настоящее время санузел принято располагать рядом с кухонной комнатой. Также в современных планировках может использоваться открытый тип жилья, когда нет изолированных друг от друга комнат, что может быть не совсем удобно.

Трехкомнатное жилье также может иметь и угловое расположение. В этом случае одна из комнат становится проходной и ее обычно превращают в гостиную. В этом случае часто совершают перепланировку такой квартиры.

Нельзя не упомянуть про чешскую типовую планировку трехкомнатной квартиры. Она является весьма продуманной, но лишенной оригинальности. Хотя в этом случае вы всегда можете совершить перепланировку, так как далеко не все стены в ней являются несущими.

В настоящее время в современных многоквартирных домах может применяться самое разнообразное расположение комнат. Постоянно появляются новые виды планировок трехкомнатных квартир, что позволяет удовлетворить самые различные вкусы будущих владельцев квартир.

В панельных домах

Также старые типовые планировки в панельных домах при помощи опытных дизайнеров всегда можно превратить в нечто новое и современное, кардинально поменяв облик квартиры.

Что касательно квартир в пятиэтажных «хрущевках», то для них сейчас стараются выбрать более комфортную перепланировку. Например, кладовку в такой квартире превращают в гардеробную для хозяйки.

Также применяют частичное объединение помещений, например, балкон со спальной или кухню с гостиной. Пол в такой квартире меняют, используя плитку и убирая старое деревянное покрытие и стяжки.

Один из интересных вариантов – перепланировка стандартной типовой трехкомнатной «распашонки» в девятиэтажках в квартиру с объединенной кухней-гостиной и двумя изолированными комнатами.

Необходимо отметить, что трехкомнатные квартиры в пятиэтажках проектировались не совсем удачными. Смежные комнаты и небольшие площади помещений были не очень удобны. Поэтому в настоящее время для улучшения условий проживания применяют кардинальную перепланировку квартиры.

Схема электроснабжения частного дома

От правильного выполнения электромонтажных работ напрямую зависит надежная работа и безопасная эксплуатация всех электроприборов в доме. Разработка рабочей части проекта требует от специалиста профессиональных знаний и навыков. Исполнитель должен знать требования Строительных норм и правил (СНиП), Государственных стандартов и Правил устройства электроустановок. Это позволит сделать электроснабжение надежным и полностью безопасным во время эксплуатации.

Разделение потребителей на группы

Рабочая электромонтажная схема, с указанием расстановки всех розеток, выключателей, осветительных приборов, крупной бытовой техники и инженерного оборудования, должна учитывать обстановку помещений. Это необходимо для визуализации системы электроснабжения и возможности определения точного количества материалов.

Следовательно, для правильной разработки проекта электроснабжения жилья, потребуются не только строительные планы электрифицируемых помещений, но и решения по расстановке мебели, бытовой техники и освещения.

После этого всех потребителей электроэнергии подразделяют на группы. Наиболее распространенным, хотя и необязательным, является следующий вариант распределения:

1. освещение в комнатах, на кухне и в коридоре;
2. свет в санузлах и кладовых;
3. питание электроплиты;
4. электроснабжение инженерного оборудования здания;
5. подключение розеток.

Инженерная группа так же может быть разделена по видам подключенного оборудования на отопление, кондиционирование, системы безопасности и другие.

Основные технические требования к выполнению монтажа

К условиям, предъявляемым к электропроводке и установке оборудования, относят следующие:

• прокладка проводов по стенам производится только по горизонтали и вертикали, при этом монтаж ведется сверху вниз;
• расстояние от проложенного провода до карнизов, балок перекрытия, дверных и оконных проемов не должно быть менее 150 мм и 400 мм до газопровода;
• проводка не должна соприкасаться с металлическими элементами строительных конструкций;
• при параллельной прокладке нескольких проводов расстояние между ними не должно быть менее 3 мм;
• соединение кабелей может быть выполнено только в распределительных коробках;
• алюминиевые и медные материалы могут соединяться только через специальные стальные вставки;
• заземляющие и нулевые проводники присоединяются только болтовыми соединениями;
• электрическое оборудование, распределительные коробки, розетки и выключатели должны быть установлены в доступных местах;
• на каждые 6 м2 жилой площади необходимо предусматривать установку одной розетки, а на кухне не менее трех;
• высота установки розеток в пределах 50-80 см от пола, для выключателей 60-150 см;
• допускается подводить провод к розетке с пола, на выключатели только с потолка.

Проектирование и монтаж схемы электроснабжения — это сложная техническая задача и ее решение лучше доверить профессионалам. Самостоятельное выполнение работ допустимо только в том случае, если вы обладаете необходимыми знаниями и уже имели опыт выполнения электрификации помещений.

Порядок регистрации

Так как проект необходимо составлять на базе технических требований, выдаваемых поставщиком электроэнергии, то без визита в эту организацию не обойтись. Чтобы получить ТУ, необходимо написать заявление. В нем должна быть указана следующая информация:

• Название подключаемого объекта и его адрес.
• Показатель напряжения.
• Расчетная нагрузка.
• Тип напряжения питания.
• Если планируется использовать электроэнергию для системы отопления, этот момент также необходимо отметить.

Кроме этого, к заявлению должны быть приложены генеральный план земельного участка, акты местных административных организаций, разрешающие проведение строительных работ. Если участок приватизирован, также необходимы документы, подтверждающие право собственности.

Для проектирования системы снабжения дома электроэнергией, необходимо составить перечень всего электрооборудования, установленного в жилых и подсобных помещениях, а также показатель мощности и питающего напряжения для каждого из них. В состав проекта входят рабочие чертежи и пояснительная записка. Кроме этого, может потребоваться описание особенностей материалов и электрооборудования.

Разработка проекта системы электроснабжения дома является довольно сложным процессом. Поэтому для выполнения всех необходимых работ желательно обратиться в специализированную организацию.

Схема квартирного щитка

• По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
• Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
• Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного.  Электропроект квартиры своими руками, для личного пользования, под силу каждому.

Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Штробление стен

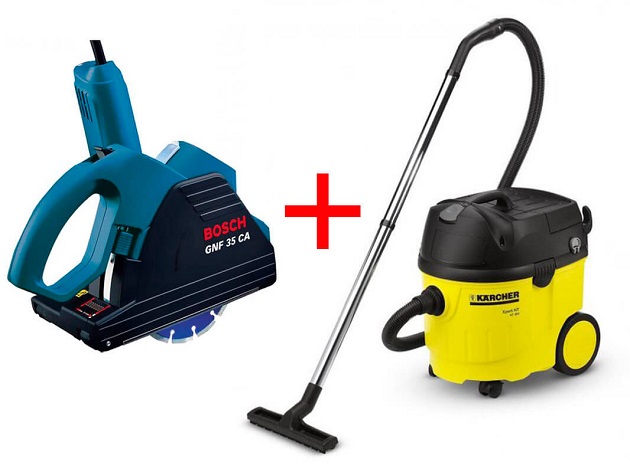

После выполнения разметки, при выполнении скрытого электромонтажа можно приступать к штроблению стен. Для этого потребуется либо угловая шлифмашина (болгарка) либо штроборез с пылесосом (для штробления без пыли):

Изначально необходимо определится с глубиной штробы. Допустим Вы монтируется кабель в гофре диаметром 16 мм. В таком случае глубина и ширина штробы должна быть не менее 20 мм. Штробы прорезаются по заранее сделанной разметке.

Также на этапе штробления стен необходимо сделать отверстие под установку внутреннего распределительного щитка. Его размеры зависят от количества модулей. В большинстве случаев на каждом этаже должен монтироватся распределительный щиток на 24–36 модулей (в зависимости от количества комнат и количества бытовых приборов).

Высверливание отверстий под подрозетники и распределительные коробки

Для этого нам понадобится:

1. Перфоратор;
2. Коронка для подрозетников д68;
3. Коронка для распределительных коробок д100.

Для высверливания отверстий включаем режим «сверление+бурение», вставляем необходимую коронку и высверливаем необходимое количество отверстий в заранее отмеченный местах.

Резервные источники электроснабжения

Немаловажный аспект, который требует внимания, — перебои в подаче электроэнергии. Для владельца загородного дома любой перебой может вызвать серьезные неудобства. Заранее решить эту проблему позволит независимый источник питания. Наиболее целесообразно использовать электрогенераторы (рис. а), бензиновые или дизельные, а также набирающие популярность солнечные батареи (рис. б) и ветряные генераторы (рис. в).

Разновидности независимых источников электропитания:

• а — топливный генератор;
• б — солнечные батареи;
• в — ветряной генератор.

Выбор типа топливного генератора зависит от интенсивности его использования. Дизельные приспособлены для продолжительной работы, расходы на их эксплуатацию на порядок ниже, нежели расходы на работу бензиновых. Последние значительно дешевле.

Для оптимальной работы топливных генераторов рекомендуется, чтобы их мощность на 20–30 % превышала суммарную мощность одновременно включенных электроприборов, запитанных от него. На практике для освещения небольшого дома и работы холодильника вполне достаточно генератора мощностью 2 кВт.

Что касается солнечных батарей и ветряных генераторов, то их использование предполагается не только во время перебоев электроснабжения, но и в качестве постоянного источника электропитания с целью экономии средств на содержании дома. Особенно популярны подобные системы в так называемых зеленых домах, где внедрены технологии, не загрязняющие окружающую среду.

Проект электрификации загородного дома. Трехфазная или однофазная сеть?

Конечно, прежде чем чертить какие-либо схемы и идти оформлять подключение, нужно будет определиться с разновидностью электроснабжения, его источником.

В частных домах, как и в городских квартирах, может использоваться трехфазная или однофазная сеть. У той и другой разновидности имеются как свои недостатки, так и достоинства. Изначально любая промышленная сеть имеет три фазы. В многоэтажках они обычно распределяются по квартирам. При этом из-за различия в количестве используемых электроприборов нагрузка на фазовые провода часто бывает разной. В результате иногда выгорает нулевой провод. В частном доме подобных проблем обычно не возникает, поскольку хозяин один, а следовательно, контролировать нагрузку при распределении фаз гораздо проще. Однако при неправильном использовании сети разного рода проблемы — вплоть до выхода из строя электроприборов — могут возникнуть и в этом случае. Для предотвращения подобных неприятностей следует использовать стабилизатор, стоит который очень недешево. Помимо этого придется закупать оборудование и элементы, предназначенные именно для трехфазной линии. Что также влетит в копеечку. Поэтому использоваться трехфазная схема электроснабжения частного дома должна тогда, когда в этом действительно существует необходимость. То есть в том случае, если предполагается установка очень мощных приборов или оборудования – станков, электроплит и т. д.

Преимуществом однофазных сетей является относительная дешевизна и простота в использовании. Недостатком же – не слишком высокая мощность. Такую сеть целесообразнее монтировать в небольших жилых или дачных домиках.

В каких случаях разрабатывается новый проект?

Согласно требованиям ПУЭ, всякая электроустановка, вновь смонтированная или вводимая в эксплуатацию после модернизации, может быть подключена к электросети только после подписания акта о допуске к подключению.

Что означает чёткую последовательность действий:

• Разработка электропроекта;
• Согласование;
• Монтаж;
• Лабораторные измерения;
• Подписание акта о допуске на подключение;
• Техническое подключение.

Исходя из чего, проектирование электрики посёлка необходимо как при электрификации «с нуля», так и в ходе реконструкции существующей сети.

Отдельно отметим, что потребность в модернизации возникает также после появления новых участков, для электрификации которых необходима установка дополнительных опор в линии передачи электроэнергии, что также требует обновления проекта.

Этап шестой: Выполнение схемы электропроводки групповых сетей

• Схема электропроводки групповых цепей выполняется на основе однолинейной расчетной схемы (схемы ввода и электрощита квартиры), фото выше.
• На схему электропроводки оборудования наносятся группы розеток, на схему освещения наносятся светильники и выключатели и их соединения. Обозначаются отдельные приборы повышенной мощности.
• Далее наносятся места установки распаячных (распределительных) коробок, их количество зависит от вида электропроводки квартиры.
• На чертеж наносятся трасы прокладки кабелей. Каждая трасса подписывается — к какой, группе она относится, и какой кабель используется. В пояснении к чертежу указывается способ прокладки (открыто или скрыто). Кабели выбираются в зависимости от способа проводки.
• Отдельно делается схема ДУП (СУП). Смотреть Проект электрики со схемой ДУП.

Все проектные решения должны соответствовать главе 7.1 ПУЭ, изд. 7.  «Внутреннее электрооборудование».

Предпочтение следует отдавать кабелям серии нг –LS (кабели, не поддерживающие горение).

Зачем нужен проект

Основное назначение проекта – определиться с расчетными данными по нагрузочным характеристикам сети

Основное назначение типового проекта электрики в частном доме – определиться с расчетными данными по нагрузочным характеристикам внутренней сети. При этом учитываются индивидуальные особенности возводимого дачного домика или двухэтажного коттеджа. Согласно законодательству РФ проекта подключения электричества к частному дому не потребуется, если заявленная его хозяином потребляемая мощность не превышает 15 кВт (с учетом уже имеющейся).

При подаче заявления в «Энергосбыт» на типовое технологическое подключение достаточно предоставить расчет суммарной мощности потребления и однолинейную схему местного энергоснабжения. Однако некоторые региональные представители компаний, поставляющих энергию, указывают в договоре на необходимость подготовки электротехнического проекта. При этом предполагается, что в нем обязательно приводится схема электропроводки с обозначением конкретных потребителей и точных данных по прибору учета.

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Источник

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.

Данная статья «Электропроводка (электромонтаж) в частном доме своими руками: пошаговое описание» позволит Вам выполнить электромонтаж своими руками, однако всегда лучше поручить это дело профессионалам.
