Продухи в фундаменте

Для чего вентилировать подполье

Если в неутепленном фундаменте не предусмотрена вентиляция, в подполе быстро возрастает влажность, которая рано или поздно преобразуется в конденсат. Влага в виде пара поступает через перекрытия из дома, а также из грунта. Так как вентиляция фундамента отсутствует, выводить ее нет возможности, она накапливается в грунте под домом, в стенах цоколя, оседает на балках перекрытия, на досках чернового пола и/или материалах подшивки. Там же, где положительная температура и большая влажность (под отапливаемым домом даже в сильные морозы температура всегда выше нуля), там всегда очень активно размножаются бактерии, грибки, гниют материалы. В результате в дом проникают очень неприятные запахи, материалы разрушаются.

Так через несколько месяцев выглядит подпол без вентиляции

Вторая причина, по которой необходима вентиляция подпола — газ радон, который выделяется из почвы, и, порой, в немалых количествах. Это естественный радиоактивный газ. Без вентиляции радон скапливается в верхней части подпольного пространства, постепенно просачивается в дом. К чему может привести наличие радиоактивного газа в жилых помещениях рассказывать, наверное, не надо. Так что это еще одна весомая причина, по которой необходимо делать вентиляцию подпола.

Есть два способа вентилировать подпольное пространство:

• Сделать в фундаменте продухи (называют еще отдушины). В этом случае влага удаляется за счет сквозняка — вентиляционные отверстия располагаются в противоположных стенах.

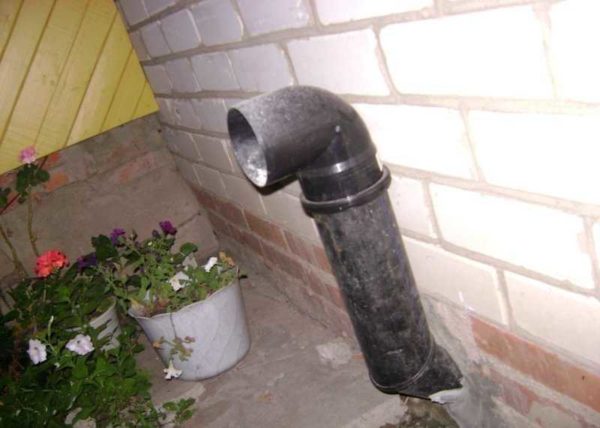

• Организовать вытяжку воздуха из подпола  — вывести вентиляционную трубу на крышу, а поступление воздуха — через решетки в помещениях. В этом случае продухов в фундаменте не делают, но необходимо сделать основательное утепление наружное фундамента + цоколя + отмостки. После чего застелить гидроизоляцией грунт внутри подпола.

Второе решение дает возможность улучшить эстетику и не выстуживать за счет сквозняков подпол, но требует значительных материальных вложений. Этот вариант подходит, если вы собираетесь строить энергосберегающий, хорошо утепленный дом. Во всех других случаях уместнее делать продухи фундаменте.

Обустройство отдушин на этапе монтажа фундамента

Продухи в фундаменте деревянного дома необходимо предусмотреть на этапе подготовки проекта, чтобы впоследствии не пришлось решать проблему вентиляции подпольного пространства.

Крайние отдушины на каждой стороне фундаментного основания должны располагаться не менее чем в метре от угла конструкции. Это необходимо для того, чтобы не образовалось воздушных карманов. Определив на проекте места расположения крайних отверстий, находят оптимальные места для остальных

Важно следить, чтобы в противоположных стенах отверстия находились строго напротив друг друга

Традиционный способ обустройства отдушин заключался в том, что на этапе подготовки к заливке фундамента в размеченных местах закреплялись обрезки бруса сечением 100х100 мм. После застывания бетона эти деревянные закладные необходимо было удалить. Древесину можно попытаться выбить кувалдой, но ударные нагрузки вредны бетонному основанию, набирающему прочность.

Удобнее сделать несколько сквозных отверстий в замурованном обрезке бруса, а потом с помощью стамески выбить основную часть древесины. Стамеска и молоток помогут удалить и остатки деревянной закладной.

Такая работа занимает немало сил и времени. Сегодня для того, чтобы получить аккуратные, ровные отверстия, просто на этапе армирования опалубки в нужных местах закрепляют обрезки труб подходящего диаметра. Идеально подходят канализационные полимерные трубы, способные противостоять давлению и температурным перепадам.

Трубы, диаметр которых составляет около 100-150 мм, вставляют в арматурную сетку согласно проекту и надежно прикрепляют к сетке при помощи вязальной проволоки. Элементы должны располагаться горизонтально и не смещаться при заливке бетонной смеси.

Чтобы в трубы случайно не попал бетон при заливке, их предварительно заполняют песком или грунтом и затыкают отверстия с обеих сторон. В качестве затычек подойдут мешочки-узелки из ветоши, набитые песком или грунтом. Заполнение труб сыпучими материалами также предотвращает их деформацию или разрушение под нагрузками от поступающего в опалубку бетона.

Вместо полимерных канализационных труб допускается использование деревянных коробов или труб из асбоцемента. Но эти варианты более трудоемкие, так как каждый короб следует сколотить из обрезной доски, а после затвердевания бетона удалить деревянные элементы из отверстий. При резке асбоцементной трубы в воздух попадает вредная для здоровья пыль с волокнами асбеста.

После того, как бетон высохнет и наберет прочность, из труб вынимают затычки и насыпанный песок. Очищенные вентиляционные отверстия рекомендуется закрыть металлическими сеточками – это не даст грызунам проникать в подполье. Мелкая сетка также препятствует попаданию в пространство под домом насекомых и мусора.

Назначение

Продухи представляют собой вентиляционные отверстия, пробитые в стенах холодного подвала или подполья. Такая отдушина в фундаменте позволяет воздуху с улицы беспрепятственно попадать в помещение и выходить из него. Предусматриваются для ленточных фундаментов или при строительстве на плитных основаниях домов с подвалами.

Все нижесказанное справедливо для подпольных пространств (подполов, подвалов, технических этажей) в которых не предусмотрена приточно-вытяжная система вентиляции, т.е. для не отапливаемых помещений (холодных), т.к. продухи нельзя закрывать на зиму. В отапливаемых подземных помещениях следует предусматривать систему приточно-вытяжной вентиляции.

Эти вентиляционные отверстия выполняют следующие задачи:

• Удаление из холодного подвала или подполья различных газов, которые там скапливаются. Особую опасность представляет радон. Этот газ тяжелее воздуха, поэтому он легко остается на нижних этажах дома. Предотвратить появление этого газа практически невозможно, поскольку он поднимается из почвы или выделяется некоторыми строительными материалами (например, керамическим кирпичом или гранитом). При распаде этого элемента возникают опасные частицы, которые разрушают живые клетки, что приводит к ухудшению состояния здоровья людей. Газ не имеет запаха и цвета, обнаружить его можно только специальными приборами. Именно для удаления этого опасного газа из подполья нужны продухи.
• Удаление пара из воздуха. Для обеспечения нормального режима эксплуатации строительных конструкций, воздух в подвале должен быть сухим. Если не предусмотреть отверстия в наружных стенах, то возможно выпадение конденсата, который приведет к появлению плесени, грибка и других микроорганизмов.

Согласно СП «Тепловая защита зданий» температура в неотапливаемых подвалах может быть выше температуры наружного воздуха не более чем на 2ᵒС. Обеспечить такие условия можно только предусмотрев отверстия-продухи в фундаменте.

Что это такое?

Продухи – это вентиляционные отверстия. Их делают в той части ленты, которая возвышается над уровнем грунта.

Если ленточный фундамент совмещается с подвалом или цокольным этажом, продухи вентилируют подземную часть здания, обеспечивая ей нормальную влажность и циркуляцию воздуха.

Если дом построен на ленте, вкопанной в траншею, продухи нужны для вентилирования пространства между уровнем грунта и черновым полом.

Зачем нужны?

Подвальная часть постройки обязательно должна быть оснащена вентиляцией. Можно проветривать подвал при помощи принудительной вентиляции, протянутой через перекрытия и стены дома. Но этот вариант достаточно затратный, сложный, не совсем надежный.

Дело в том, что для цокольных этажей и подвалов характерна высокая влажность. Влага проникает в подземную часть постройки через перекрытия пола, стены. Напитанная влагой почва передает ее стройматериалам, даже если они обладают максимальной влагостойкостью и защищены дополнительной изоляцией.

Если влагу не удалять путем вентилирования, она будет скапливаться, а потом подниматься дальше – к полу и стенам надземной части постройки. Результат — она проникнет в жилые помещения, а вместе с ней грибок и плесень, которые вредны для человека, а также способны разрушать материалы стен и отделки.

Продухи обеспечивают вентилирование подвального помещения, делая его пригодным для эксплуатации, защищая от влажности надземный этаж дома. При правильном расположении они способствуют продуванию подвала. При необходимости систему продухов дополняют  принудительной вентиляцией.

К чему приведёт их отсутствие?

Не имея вентиляции подвала, обустроенного под зданием с ленточным фундаментом, жильцы с высокой долей вероятности столкнуться с такими проблемами:

1. Подвал станет непригодным для хранения вещей, продуктов, инвентаря – все это будет отсыревать, приобретать неприятный запах.
2. Стены и пол подвала начнут разрушаться.
3. Влага поднимется на первый этаж дома, и в помещениях появится сырость, неприятный запах, плесень, грибок.
4. Наружные стены дома будут напитываться влагой, что негативно отразится на технических характеристиках стенового стройматериала.
5. Пятна влаги «поползут» по наружной и внутренней отделке, чем испортят дизайн здания.

Выделение радона

Отдельной проблемой невентилируемых цоколей является выделение радона. Радон – это прозрачный газ, образуемый в результате распада урана, содержащегося в большинстве разновидностей грунта.

Радон радиоактивен и крайне опасен для здоровья. Выделяясь из почвы на открытом участке, он рассеивается, смешивается с воздухом и становится практически не опасным (за исключением радоноопасных местностей вблизи добычи газа и нефти).

Находясь под фундаментом застройки, радон не может свободно выделяться, смешиваться с воздухом. Поэтому он просачивается через микрощели фундамента внутрь постройки. Первым делом он попадает в подвал. Здесь его нужно «выдуть» наружу при помощи вентиляции.

Чем закрыть продухи в фундаменте от мышей

При наступлении первых осенних заморозков полевые грызуны начинают искать места для обитания с более комфортными условиями. Такие убежища мыши – полевки находят в загородных постройках. Там им не страшен пронизывающий ветер, который при минусовой температуре делает поля малопригодными для существования.

Малые размеры и врожденная пронырливость позволяют мышам проникать через самые малые отверстия в строениях. Больше всего их привлекают подземные помещения, где дольше сохраняется накопленное тепло.

Продухи (отверстия для проветривания подпольного пространства) – самый легкий для грызунов путь проникновения в жилище. Из подполий они найдут возможности расселиться по всему дому.

Как и чем закрыть продухи в фундаменте от мышей?

Чтобы исключить подселение в загородный дом нежелательных соседей, необходимо надежно закрыть продухи в фундаменте от мышей , то есть перекрыть пути их возможного проникновения. Проще всего этого добиться установкой решеток на продухи подполья. Клетки решеток должны быть не крупнее 5 мм. Такие изделия можно поискать в магазинах строительных и хозяйственных товаров. Несложно их изготовить и самостоятельно.

Если готовых изделий в магазинах нет, проволочная решетка или жесткая сетка найдутся обязательно. Прикинув общую площадь всех вентиляционных отверстий, приобретаем нужный материал. Решетку нарезаем ножницами по металлу на прямоугольники необходимого размера. Далее необходимо изготовить детали обрамления, и оформить изделия в окончательный вид.

Для изготовления рамки используется белая или же консервная жесть, которая найдется в хозяйстве. Жесть нарезают полосами шириной примерно 60 мм. Полосы сгибают вдвое по длине, формируют каркас решетки. Прямоугольник из проволоки обрамляют полученными деталями полосок жести и крепят путем простукивания молотком. Изготовленные рамки устанавливают с помощью дюбелей и шурупов в просверленные отверстия, закрывая все продухи.

Как избавится от уже проникших мышей?

Когда доступ в дом для незваных гостей перекрыт, необходимо удостовериться в том, что они еще в жилище не проникли. Для этого в доме нужно на некоторое время разместить снаряженные мышеловки. Если традиционные мышеловки неприятны своей жестокостью, можно воспользоваться новинкой.

Новые мышеловки выполняются в виде захлопывающихся пеналов из пластика. Грызунов она не травмирует, но надежно запирает внутри. Некоторое время в ловушке мышь будет живой. Можно ее выпустить в ближайший лес или поле.

Таким методом можно надежно защититься от нежелательного соседства. Это гораздо безопаснее использования отравляющих веществ. При использовании отравы нельзя исключить отрицательного влияния на здоровье и самочувствие людей и домашних животных.

Как сделать правильно?

Чем раньше вы приняли решение об устройстве продухов, тем проще это будет сделать и тем меньше времени и средств будет затрачено. На стадии проектирования продухи не увеличат ни стоимость, ни продолжительность строительства. Если же фундамент и цокольные стены уже возведены – предстоят дополнительные затраты.

На этапе строительства

В зависимости от материала и технологии возведения фундамента используют разные способы устройства вентиляционных отдушин:

• Лента из бетонных блоков в перевязку. Для устройства продухов в ленточном фундаменте в верхнем ряду между блоками предусматривают зазоры, равны по ширине расчетной ширине продуха. После укладки блоков зазоры закладывают кирпичом на растворе, пока не будет достигнута нужная высота продуха. Если зазор получается более 150 мм, сверху необходимо уложить стальной уголок для обеспечения опоры стены.
• Кирпичная кладка. В этом случае проем отдушины выкладывают из кирпича. Часто используют красный облегченный перфорированный кирпич, положенный на бок так, чтобы отверстия в нем были направлены с улицы внутрь помещения.
• Монолитный бетон. В этом случае придется уставать опалубку. Можно сколотить прямоугольный короб, после заливки дощечки придется выбивать. Наиболее популярный сегодня способ- круглая опалубка из обрезков пластмассовых канализационных или вентиляционных труб, уложенная поперек стены и упирающаяся в основную опалубку. Ее не требуется извлекать из стены после застывания бетона. Для того, чтобы тонкостенную трубу не сплющило залитым раствором, ее плотно забивают влажным песком. После снятия основной опалубки песок из продуха извлекают.

Как выглядят продухи в фундаменте

При заливке монолитного фундамента крайне не рекомендуется использовать в качестве опалубки обрезки бруса или подтоварного леса. Такие чурки после застывания бетона придется выбивать, при этом легко повредить стенки фундамента. На высверливание чурки и выборку ее стамесками или плотницкими долотами будет потрачено много времени.

В готовом фундаменте

Если же время на этапе проектирования и строительства было упущено и стенки цоколя уже возведены или даже перекрыты, устройство продухов в фундаменте затрудняется.

Проделать сквозное отверстие в монолитном бетоне или в кладке из бетонных блоков- достаточно сложная инженерная задача. Если у вас нет соответствующего опыта и специализированного инструмента – приглашение бригады профессионалов сэкономит вам время, нервы и деньги.

Самостоятельно эта операция выполняется в следующей последовательности работ:

• подготовить бур с алмазным наконечником или алмазную коронку;
• рассчитать места расположения арматурной сетки и постараться не попасть в нее;
• в просверленное отверстие, нужно вставить усиливающий каркас, например, стальную трубу подходящего диаметра;

Во время сверления следует постоянно следить за температурой бура или коронки и своевременно смачивать их водой или специальной охлаждающей жидкостью. Перегрев может привести к поломке дорогостоящего инструмента.

До начала работ имеет смысл провести расчет их стоимости с учетом инструмента- возможно, устройство приточно- вытяжной вентиляции обойдется дешевле.

В деревянном цоколе

Продухи в фундаменте деревянного дома особенно важны- если бетон или кирпич в условиях повышенной влажности разрушается десятилетиями, то деревянные строительные конструкции сгниют за несколько лет.

Зато и сделать их намного проще, чем в каменном подклете. Отверстие просто выпиливают бензопилой (или дисковой большого диаметра в очередном венце, после чего сверху кладут следующий. Если венец поверх бетонного фундамент всего один, то отверстие выпиливают в первом брусе или бревне снизу.

Последовательность действий следующая:

• разметить места проемов;
• выпилить бензопилой сквозные проемы;
• вырубить и подтесать горизонтальную поверхность;
• встроить в проемы короба из досок;
• защитить входные отверстия цоколя решетками на продухи.

Если приходится проделывать отверстия в готовом срубе, в венце сверлят несколько сквозных отверстий и соединяют их бензиновой или сабельной пилой.

Правила организации

Основное правило организации продухов – рассчитать их еще на этапе проектирования

Потом, в процессе строительства важно проследить, чтобы все продухи заняли свои места, так как строители могут посчитать этот элемент архитектуры не очень важным и сэкономить на нем свои силы и время

Количество

Количество вентиляционных отверстий рассчитывается на основании СНиП 31-01-2003. В документе указано, что если подвал не имеет вытяжной вентиляции, в его наружных стенах, выходящих над поверхностью почвы, должны быть установлены продухи, общая площадь которых составляет не менее 1/400 пола подвала.

При этом площадь одного вентиляционного отверстия должна быть не меньше 0,05 м2.

Прямоугольные отверстия делают обычно в цокольных этажах, возведенных из кирпича. На бетонной ленте фундамента удобнее обустраивать круглые продухи, формируя их отрезком трубы.

И так, сначала выбираем форму и размер продухов, в зависимости от материала стен и варианта фиксации срезов отверстий. Допустим, в качестве гильзы, которая будет удерживать срез, выбрана пластиковая труба диаметром 110 мм. Площадь отверстия такой трубы равна 0,0095 м2. Если дом размером застройки, например, 6 на 9 метров, то подвал под всем зданием имеет площадь пола 54 м2.

Чтобы узнать, сколько должно быть в данном случае продухов, нужно 54 разделить на 400 (по СНИПу). Получится 0,135. Теперь эту цифру делим на площадь одного отверстия, получаем в ответе 14,2. Это и есть необходимо количество продухов.

Их должно быть четное количество, поэтому будем делать 14 отверстий. Если бы получилось нечетное число, его нужно было бы округлить в большую сторону.

Таким образом, можно посчитать количество продухов для любого подвала. Чем больше размер отверстий, тем меньше будет их количество.

Расположение

Продухи необходимо равномерно распределить по ленте

Очень важно обеспечить вентиляцию углов. Поэтому ближние к углам отверстия располагают не дальше, чем на метр от угла

Так, 8 продухов устанавливается рядом с углами. Остальные распределяются с учетом равномерности.

В нашем случае, когда дом имеет стены протяженностью 6 и 9 метров, а остается распределить 6 продухов, целесообразно установить по 1 отверстию в коротких стенах, и по 2 в длинных.

Если дом большой, и подвал поделен на помещения, то в стенах, их разделяющих, желательно тоже установить продухи, с расчетом 1 отверстие на 2 погонных метра стены. Эти отверстия должны быть в 2-3 раза больше наружных продухов. Заменить их может один не закрываемый проем (дверной или оконный).

Высота продухов должна быть максимальной. От верхнего края вниз следует отступить 15 см, если цоколь низкий. 20 см, если он достаточно высокий. При обустройстве совсем низкого цоколя отступают 15 см, и делают приямок, который для укрепления бетонируется.

Желательно распределить продухи попарно, напротив друг друга. Расстояние между соседними отверстиями должно получиться 2-3 метра.

Форма и площадь отверстий

Данные параметры выбираются таким образом, чтобы было удобно выполнить работу. В бетонной конструкции лучше делать круглые отверстия, так как их можно оформить при помощи гильз из трубы. Размер выбирается по размеру труб.

Целесообразность закрытия продухов

Принимая решение о том, надо ли на зиму закрывать вентиляцию фундамента, владелец постройки должен понять, прекращается ли в холодное время года воздействие негативных факторов, которые призвана устранять эффективно работающая система отдушин. Очевидно, что грунт и в холодное время года продолжает выделять влагу и радон, хотя и в несколько меньших количествах. Поэтому защита деревянных или бетонных конструкций от воздействия влаги и повышения концентрации вредных веществ в воздухе подполья по-прежнему необходима.

Кроме того, важной задачей продушин в основании дома выступает поддержание температуры на предусмотренном Сводом правил уровне – то есть, как максимум, на 2 градуса выше, чем снаружи. Этого также невозможно добиться без постоянного проветривания, которое осуществляется при помощи продушин

Основным аргументом для тех собственников жилых домов, которые не задумываются о сути проблемы, а сразу решают, чем закрыть продухи в фундаменте на зиму, выступает желание сохранить тепло внутри дома, так как они считают пол первого этажа одним из направлений наибольших теплопотерь. Определенная логика в таком подходе, безусловно присутствует, однако, снизить уровень теплопотерь гораздо правильнее и проще путем грамотного выполнения утепления перекрытия. В результате актуальность вопроса заметно снижается, и это не сопровождается появлением новых проблем, вызванных недостаточной вентиляцией подполья.

Несмотря на сказанное выше, важно понимать, что вопрос достижения комфортной температуры внутри здания и снижения уровня расходов на обогрев, выступает для многих частных домовладельцев ключевым и самым серьезным. Анализ практики частного домостроения и последующей эксплуатации деревянных домов показывает, что в некоторых случаях все-таки целесообразно частично закрыть некоторые продухи

В подобной ситуации вполне логичным становится вопрос, как правильно и чем именно заткнуть отдушины в фундаменте на зиму.

Менее эффективным, но намного чаще применяемым вариантом ответа на вопрос, чем заткнуть продухи в фундаменте на зиму, выступают разнообразные подручные материалы. Это и кирпичи, и куски различных утеплителей, и деревянный брус.

Однако, важно помнить, что стремление закрыть на зиму продушины и снизить теплопотери, может привести к более серьезным проблемам, поэтому крайне важно найти баланс между проводимыми мероприятиями. Кроме того, желательно использовать такие способы закрытия отдушин, чтобы сохранялась возможность простого и быстрого последующего открытия

В подобном качестве удобно использовать экструдированный пенополистирол или плотную минеральную вату.

Какими должны быть отдушины в фундаменте и как их расположить

Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.

Размеры

Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.

В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.

Можно сделать и большие отверстия

В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.

Как расположить

Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.

Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.

Располагают продухи в фундаменте друг напротив друга

Расстояние между  двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.

Если не найдете решетку подходящего диаметра можно поступить так

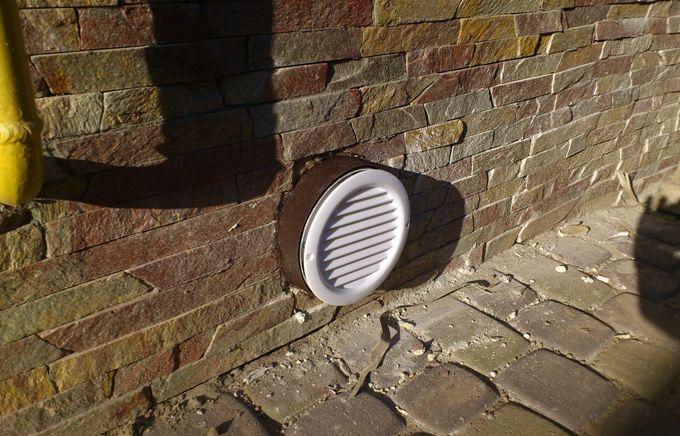

Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.

Этот вариант и улучшает условия вентиляции и спасает от грызунов

Устройство продухов

Продухи представляют собой сквозные отверстия в стенах ленточных фундаментов. Высота их расположения должна быть по возможности максимальной, чтобы предотвратить попадания в подпольную зону здания воды в случае обильных атмосферных осадков.

Лучше всего устраивать продухи в процессе строительства фундаментов.

Для строительства ленточных фундаментов обычно применяют:

1. Крупные бетонные блоки.
2. Монолитный бетон.
3. Кирпич керамический (красный).
4. Бутовый камень.

При использовании крупных бетонных блоков продухи удобнее всего делать на стыках блоков. Можно вставлять в этих местах металлические или пластиковые трубы и заделывать их цементным раствором. Другой вариант: выкладывать каналы отверстий кирпичом.

При использовании монолитного бетона трубы вставляются при устройстве опалубки. Пластиковые трубы, чтобы уберечь их от деформации, вследствие давления бетона при заливке монолита, целесообразно по всей длине плотно заполнить деревянными рейками средней толщины, которые после затвердения бетона и разборки опалубки свободно выбиваются из внутреннего пространства труб.

При использовании кирпича каналы продухов выполняются непосредственно в кладке.

В случае с бутовым камнем допустимо использовать только металлические трубы.

Расположение и размеры отверстий

Расчёт продухов в фундаменте выполняется согласно нормам СНиП (31.01.2003). Суммарная площадь всех вентиляционных отверстий должна соответствовать 1/400 площади пола. Количество отдушин рассчитывается в зависимости от размеров одного отверстия, которое, согласно того же СНиП, не должна быть менее 0,05 кв. м. Общая нормативная площадь делится на площадь сечения одного канала и получается необходимое количество продухов. Их разносят равномерно по всем фундаментным стенам здания при удалении от углов на расстояние не менее 900 мм.

Каналы продухов на противоположных стенах желательно делать друг против друга для наиболее действенной вентиляции.

Если фундаменты имеют внутренние перегородки, продухи делают и в них даже в больших количествах чем в наружных стенах.

На практике, особенно в частном строительстве, приходится отталкиваться от готовых промышленных материалов, выбранных для устройства вентиляционных каналов, исходить от диаметра труб и других уже готовых изделий. В связи с этим допускается размер одного отдельного продуха меньшим индивидуальной нормы согласно нормам СНиП. Общую суммарную площадь вентиляции подгоняют до уровня нормативной за счёт увеличения количества вентиляционных каналов.

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Исходные сведения:

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

S=F/400=30/400=0.075м²,

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

N=S/P=0,075/0,05=1,5=2шт,

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Исходные сведения:

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

S=(9х4+9х4)/100=72/100=0,72м².

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

N1=S/p=0,72/0,05=14,4=15шт.

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

N2=S/р=0,72/0,075=9,6шт=10шт.

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
