Приточно вытяжная вентиляция

Как обустроена вентиляция в квартире

Сама схема вентиляционной системы в квартире очень проста. Это всего лишь вентиляционная шахта, пронизывающая все этажи здания с подвала до крыши. К ней из каждой квартиры подведены горизонтальные каналы, которые в помещениях закрываются декоративными решётками. Выводы каналов располагаются под потолком в кухне, ванной и туалете.

При этом движение воздушных масс внутри квартиры происходит из жилых комнат к отверстиям вентканалов. Такая схема называется переточной, потому что воздух перетекает из одной комнаты в другую, очищаясь и обновляясь.

Данная вентиляционная система для квартиры до поры до времени являлась эффективной, потому что приток свежего воздуха производился через неплотности во входной двери и окнах. Именно на это и были рассчитаны параметры вентиляции. С появлением пластиковых окон всё изменилось не в лучшую сторону. Притока воздуха не стало, а значит, и перестала работать вся вентиляция. И это была большая проблема для жителей городских квартир. Первый признак, что система не работает, – запотевшие окна. Но есть и другие варианты проверить, эффективно ли производится отток отработанного воздуха.

Вентиляционная решётка в квартире на кухне под потолком

Статья по теме:

Как определить, эффективно ли работает вентиляция в квартире

Самый простой способ – это приложить к декоративной решётке вентканала бумажную салфетку. Если она упала, то вытяжка нулевая.

Побочные неприятности:

1. влажность внутри ванной комнаты снижается медленно;
2. в туалете неприятные запахи долго держатся;
3. запахи от приготовления пищи распространяются по всей квартире;
4. тяжёлый воздух в комнатах;
5. появляется плесень на окнах;
6. в воздухе собираются микрочастицы пыли, шерсти от домашних питомцев, коврового ворса, что негативно сказывается на здоровье людей.

Если лист бумаги не упал, значит, вентиляция работает хорошо

Виды приточно-вытяжных установок

Приточно-вытяжная вентиляция представляет собой различные элементы, также может установлена комплексной системой.

Форточные устройства

Одним из самым примитивных и облегчённых вариантов данного вида вентиляции является форточная вентиляция. Обычно такие устройства применяются на кухнях.

Плюсы:

• Бюджетный вариант;
• Легкая установка, не требующая долгого времени.

Минусы:

• Недостаточная мощность для эффективного воздухообмена;
• Отсутствие возможности применения форточной вентиляции зимой. Мало, кто пожелает дышать морозным воздухом.

Проветриватели

Более модернизированный вариант. Представляет собой эта система отверстие, являющееся проводником между двумя вентиляционными решетками. Данная система вписывается в любой интерьер благодаря дизайну задней решетки. В зимний период, по желанию, щиток можно использовать в качестве перекрытия, чтобы временно остановить воздухообмен.

Если проветриватель установить поблизости с радиатором отопления, то появится возможность отрегулировать теплообмен.

В более совершенном виде проветривателей предусмотрено наличие вентиляторов, которые отвечают за поток свежего воздуха.

Плюсы:

• Бюджетный вариант;
• Модернизированная версия форточного вентилятора;
• Легкая установка, не требующая долгого времени.

Минусы:

• Недостаточная мощность для эффективного воздухообмена;
• Отсутствие возможности применения зимой. Мало, кто пожелает дышать морозным воздухом.

Приточная установка

Данный вид позволяет организовать качественный приток воздуха в квартиру. Хорошим дополнением является возможность подогрева приходящего воздуха, а также очищения от посторонних загрязнений. Калорифер, установленный с целью подогрева воздуха, можно считать хорошим дополнением к уже имеющейся системе отопления. В совокупности это делает квартиру более комфортной и уютной.

Установка не несет в себе сложностей, но для правильного монтажа рекомендуется обратиться к специалисту.

Плюсы:

• Бюджетный вариант;
• Возможность пользования в любое время года;
• Легкая установка, не требующая долгого времени;
• Возможность предоставления качественного воздуха;
• Возможность подогрева приходящего кислорода, а также его чистка.

Минусы:

• Необходимость приобретения дополнительного оборудования с целью вывода воздуха;
• Рост платы за электроэнергию в зимний период.

Комплексная система

Данная система представляет собой объединение положительных характеристик приточной и вытяжной вентиляций. Данная система способна сэкономить на затратах на обогревательные процессы в отличие от приточной установки. Такого преимущества позволяет добиться рекуператор тепла, его функция заключается в возвращении тепловой энергии в квартиру.

Комплексная система подразумевает установку только профессионалами. Неправильный монтаж приведет к не желаемому результату, не говоря об отсутствии эффективности.

Плюсы:

• Качественный воздухообмен, его необходимое количество;
• Возможность подогрева входящего воздуха, его очистка, ионизация;
• Возможность пользования в любое время года;
• Экономия затрат на электроэнергию с помощью рекуператора.

Минусы:

• Стоимость;
• Сложная установка, требующая профессионалов.

Принцип работы

Приточная вентиляция с подогревом очень проста по принципу работы. На первом этапе через воздухозаборник происходит затягивание воздуха и фильтрация его от крупного мусора и насекомых. После этого осуществляется передача воздуха непосредственно на корпус прибора.

На следующем этапе происходит конкретная очистка поступаемого воздуха от всех мелких частиц. Для этого в приточке есть несколько тонких фильтров для разной степени очистки.

После тщательной очистки воздух поступает непосредственно к нагревательным элементам. Если на устройстве есть возможность контролировать нагрев, то он происходит только в пределах заданных показателей. После нагрева стартует еще один процесс очистки, при котором воздух освобождается не только от пыли, но и от цветочной пыльцы, других аллергенов и запахов.

В итоге в помещение поступает очищенный и достаточно теплый воздух, температуру которого можно контролировать с пульта управления.

Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

• общая мощность и производительность приточной системы;
• мощность вентилятора на входе;
• скорость поступления воздуха;
• максимальный уровень шума от работы устройства;
• диаметр приточных отверстий, размеры и протяжённость труб;
• мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
• В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

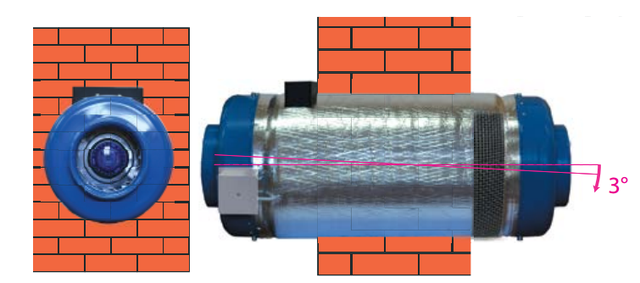

1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

При выборе места установки клапана необходимо учитывать следующие моменты:

• легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать

Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

• L=Мв/ (Упом-Уп), где:
• L- это объём необходимого чистого воздуха;
• Мв – масса вредных веществ, что выделяются;
• Упом – удельная концентрация элемента;
• Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Лучшие приточно-вытяжные вентиляционные системы

Для того чтобы хорошо ориентироваться в ассортименте моделей приточно-вытяжных устройств, можно ознакомится с лучшими из них. Это поможет сделать правильный выбор.

Vakio Base

Приточно-вытяжное устройство с рекуператором. Имеет простую конструкцию, включающую фильтр, вентилятор, воздуховод, теплообменный модуль, вспомогательные элементы. Работает от электросети, потребляет до 20 Вт/ч. Предназначен для циклического проветривания.

Прибор 40 секунд работает на приток воздуха, следующие 40 секунд – на отток. Причем лопасти вентилятора вращаются непрерывно. В нужный момент он разворачивается и меняет направление потока воздуха на обратное. Прибор сконструирован с учетом суровых климатических условий. Может работать при температуре -47°C – +50°C.

Преимущества модели:

• компактность;
• небольшой вес;
• фильтрация воздуха;
• наличие шумоизоляции;
• подогрев и охлаждение воздуха.

Mitsubishi Electric VL-100EU5-E Lossnay

Эффективная система контроля за микроклиматом. Оборудована теплообменником, что позволяет обеспечить энергосбережение. Имеет встроенный фильтр высокой очистки, оснащенный дополнительной защитной сеткой. Чистить фильтр можно с помощью пылесоса или промывания водой.

• прибор нагнетает в теплообменник воздух из комнаты;
• давление внутри квартиры понижается, что провоцирует поступление воздуха с улицы;
• в рекуператоре происходит обмен тепла;
• свежий подогретый воздух выводится в квартиру.

Преимущества модели:

• универсальность (может устанавливаться на вертикальные и горизонтальные поверхности);
• надежность элементов конструкции;
• стильный дизайн;
• высокая производительность.

Прана 340s

Приточно-вытяжная моноблочная система с теплообменным модулем. Конструкция устройства позволяет одновременно формировать два встречных потока воздуха в одном цилиндре. Имеет две модификации:

• «АВ» – для установки в любом месте на стене;
• «ВВ» – для размещения между верхним перекрытием и подвесным потолком.

Преимущества модели:

• прямоточное удаление воздуха, обеспечивающее высокую эффективность работы;
• медный рекуператор;
• простой монтаж;
• циклонная очистка приточного воздуха.

Функциональные части и ее назначение

Что такое приточная вентиляция? Принцип действия вентиляционной системы основан на использовании механических устройств, которые производят нагнетание воздушных масс. В результате повышения давления внутри помещения пропорционально возрастает скорость выведения использованного воздуха.

При этом для ускорения исходящего потока не предусмотрено никаких механических устройств, поскольку для его выведения наружу используются существующие вентиляционные каналы.

Простейшим примером подобной вентиляционной системы является установка нагнетающего вентилятора в форточку. В процессе его работы постепенно увеличивается объем воздуха внутри помещения, а его излишки выводятся наружу через вытяжки, сообщающиеся с общим вентиляционным стояком. Таким образом, производится компенсация недостающей циркуляции воздушных масс, вызванной излишней герметизацией окон и входных дверей.

Схема приточной системы с вентилятором

К сожалению, в подавляющем большинстве случаев, для организации полноценного воздухообмена в здании установки одного вентилятора недостаточно. Поэтому схема приточной вентиляции включает в себя, гораздо больше элементов и состоит из следующих конструктивных деталей:

• нагнетающий вентилятор;
• фильтры;
• калорифер или кондиционер;
• воздуховоды;
• шумопоглатители;
• защитные решетки.

Приточная камера имеет достаточно простую конструкцию и включает в себя лишь самые необходимые детали. Однако даже она при правильном расположении всех элементов способна обеспечить отличный воздухообмен внутри помещения. Устройство приточной вентиляции может включать в себя дополнительные детали, увеличивающие производительность системы и повышающие уровень ее автоматизации. Речь идет о специальных датчиках и реле, контролирующих уровень поступления свежего воздуха, его температуру и скорость потока. На основании полученных данных они активизируют либо отключают вентиляторы, установленные в помещении.

Конструкция и устройство приточной вентиляции

По способу устройства приточная система может быть:

• канальной (воздух доставляется в помещение посредством труб и металлических коробов);
• бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).

Наборные и моноблочные системы

К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.

Наборная приточная вентиляция состоит из различного оборудования, которое крепится по пути пролегания канала

Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты. Приточная вентиляция наборного типа состоит из следующих элементов:

1. Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.

2. Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом (более эффективны и надёжны, так как гарантированно перекрывают поступление воздуха после выключения калорифера).

3. Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.

4. Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других помещений большой площади.

5. Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
6. Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.

7. Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.

8. Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.

9. Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.

10. Система автоматики — устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д.

Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.

Компактная система приточной вентиляции

Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.

Компактная система приточной вентиляции предназначена для помещений небольшой площади

Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:

• проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
• аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
• бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.
