Самосвальный прицеп для мотоблока нева своими руками: как сделать, чертежи и размеры, фото

Об классификации и видах прицепов для мотоблока

В условиях развития сельскохозяйственной техники и внедрения технологий улучшающих и облегчающих труд работников появились различные модели тележек и прицепов, применяемые совместно с мотоблоками и выполняющие тяжёлые и трудоёмкие работы касающиеся транспортировки.

В зависимости от используемых типов двигателей мотоблоков, их мощности и использования, можно классифицировать прицепы по следующим группам:

• Прицепы мотоблоков мощностью от 10 л.с., с грузоподъёмностью от 600кг до 1,2тонн, с размерами: ширина до 1,2 метра, длина от 2-х до 3-х метров;
• Транспортные прицепы к мотоблокам среднего класса мощностью от 4.8 л.с, с грузоподъёмностью до 600 кг, с размерами: ширина до 1 метра, длина от 1,4 до 1,5 метров;
• Лёгкие прицепы тележки к мотоблокам мощностью до 4.8 л.с., с грузоподъёмностью до 350 кг с размерами: ширина до 1 метра, длина от 0,85 до 1,15 метра;

Выбор необходимой конструкции прицепа определяется многими факторами: тонажностью, функциональностью, наличием дополнительных функций, но определяющим условием будет мощность мотоблока.

В конструкцию прицепа включены определённые элементы: кузов, колёса на валу со ступицами, каркас с дышлом, крылья над колёсами, сиденье для водителя, возможно применение дополнительных тормозов.

Основу такой тележки составляет кузов, который изготавливают из оцинкованной стали с рёбрами жёсткости, с откидными бортиками.

В соответствии характеристиками использования, различают следующие конструкции прицепов:

• Стационарный, единый в конструкции прицеп для мотоблока, без съёмных элементов;
• Прицеп к мотоблоку с бортовыми откидными стенками, с задним и боковыми;
• Тележка для мотоблока с откидным механическим кузовом и задним откидным бортом;
• Тележка для мотоблока с откидным гидравлическим кузовом и откидными бортами;
• Прицеп для мотоблока с установленным дополнительно тормозом ручным, ограничивающим движение самопроизвольное;
• Тележка для мотоблока в одноосном исполнении с двумя колёсами;
• Прицеп выполненный в двухосном исполнении, с четырьмя колёсами.

Так же, важным элементом считается материал из которого изготовлена тележка прицепная для мотоблоков. Выпускаются чаще модели из оцинкованной стали, но есть образцы из пластика. Из стали конструкции надёжные, но по стоимости дорогостоящие.

Для перевозки сыпучих грузов лучше использовать тележки с самосвальными устройствами и что бы имелся гидравлический привод, позволяющий выполнять свободно свалку груза. Высота бортов считается важным фактором в применении. Если грузы более крупные, то рекомендуется использование бортов до 60 см. В простом исполнении у прицепа стенки бортов в пределах 35см.

На рынке тележка для мотоблока представлена в вариантах с колёсами разных модификаций; с чугунными ступицами, со стальными ступицами. Лучшим вариантом считаются стальные ступицы. Для изготовления тележек своими руками применяют детали от колес Жигулей и от мотоколяски типа СЗД. Колёса применяются размерами от 10 до 17 дюймов.

Популярными изделиями считаются тележки марки Forza подходящие к мотоблокам Нева и типа ТМП (М), хорошо себя зарекомендовали тележки от МТЗ Беларусь, Зубр, Краз.

Прицепные двухколесные тележки

Такие прицепы используются с мотоблоками без адаптеров

При выборе модели этой разновидности нужно обращать внимание и на такой показатель, как ее высота. Подбирать прицеп в этом плане следует в соответствии с техническими характеристиками мотоблока

Помимо завода «Красный октябрь», такие тележки у нас в стране изготавливает также предприятие ВРМЗ. Сиденье у прицепной модели, выпускаемой этой компанией, крепится непосредственно к каркасу переднего борта кузова.

Технические характеристики эта тележка имеет следующие:

• грузоподъемность — 400 кг;

• дорожный просвет — 30 см;

• размер колеи — 117 см;

• вес — 95 кг.

Габариты у этого прицепа такие — 178 х 75 см. То есть, к примеру, для мотоблока МТЗ по размерам прицеп ВРМЗ может подойти очень даже неплохо.

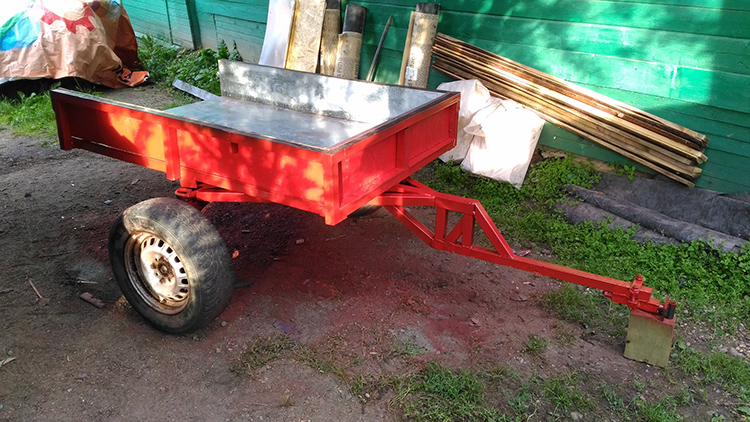

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация
Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

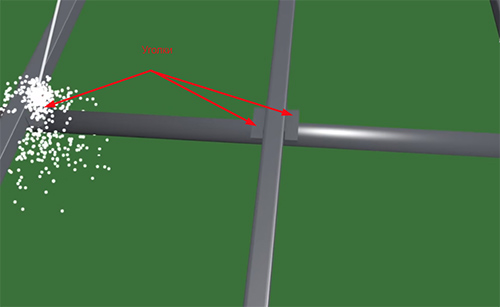

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

• крепим барабан на ступице одного из колёс;
• к тормозному диску привариваем отрезок трубы;
• надеваем механизм на ось;
• на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

• откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;

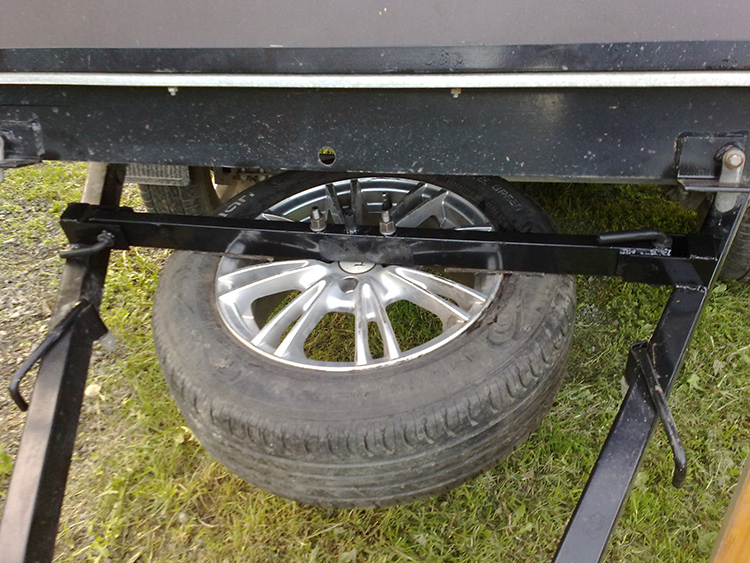

• запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
• небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

• кузова;
• колес;
• крыльев;
• сиденья;
• дышла;
• тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Из балки ВАЗ-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Изготовление кузова

Сам кузов не потребует особых знаний и умений при выполнении. Главное, определиться с размерами телеги на мотоблок.

Самый простой способ сделать кузов – это применить доски, закрепляя их по углам уголками из прочного и толстого металла. Доски выбирают толщиной не менее 2 сантиметров. Так как устройство предполагает погрузку, разгрузку и перемещение вещей и грузов, то рекомендуется борта агрегата изготовить откидывающимися. Дно чаще всего выполняют также из дерева, но для большей надежности и долговечности, лучше всего использовать металлические листы толщиной более 2 миллиметров.

Это увеличит общий вес конструкции, но такая самодельная техника прослужит долго и без нареканий. Нужно учитывать длину и ширину кузова, чтобы они соответствовали габаритам самого мотоблока и его максимальной мощности. Для удобства и комфорта водителя при выполнении работ, если есть такая возможность, перед кузовом устанавливают приспособление, где будет сидеть человек, в качестве которого лучшим выбором станет кресло из автомобиля.

Крепление прицепа к мотоблоку

Дышло прицепа, как и раму, изготавливают из труб 60×60 или 60×30 мм. Это двулучевая конструкция с соединением в сцепном устройстве. Сцепное устройство устанавливается в месте схождения балок дышла. Задние концы труб привариваются с нахлестом и усилением к лонжеронам прицепа.

Сочленение прицепа со сцепкой мотоблока должно обеспечивать легкость поворота движителя при передвижении и одновременно надежность соединения с прицепом.

В простом варианте в роли сцепки к штатному прицепному устройству может быть использована серьга из металлического прута или арматуры диаметром не менее 20 мм. Как вариант, используется стандартное сцепное устройство для автомобильных прицепов и фаркопом.

Для надежного сочленения и удобства управления мотоблоком в месте соединения балок дышла вваривается труба диаметром 40 мм, длиной 100 мм. Внутри трубы на двух подшипниках устанавливается ось прицепного устройства. Со стороны прицепа труба глушится шайбой для фиксации оси прицепного устройства, диаметр отверстия шайбы соответствует диаметру оси прицепного устройства.

Ось прицепного устройства прицепа с одной стороны имеет резьбу для фиксации гайкой со шпилькой, а с другой приваренную сцепку для присоединения к мотоблоку.

Сцепка на конце оси, обращенной к мотоблоку, выполняется из квадратной трубы 60×60 мм длиной 80 мм. Сквозное отверстие в трубе, просверленное через две противоположные стороны, должно соответствовать диаметру фиксирующего пальца сцепки мотоблока и надежно входить внутрь прицепного устройства. Внутри квадратная труба усиливается дополнительными пластинами металла. Края трубы закругляются так, чтобы не создавать дополнительных трудностей при повороте.

Со стороны прицепа ось прицепного устройства фиксируется с помощью гайки и фиксирующей шпильки.

В итоге при соединении прицепного устройства прицепа в проушину сцепки мотоблока и фиксации сцепки пальцем мотоблок и прицеп должны надежно соединяться, при движении обеспечивать устойчивость и легкость управления.

Изготовление многофункционального прицепа

Этап #1 – подготовка материалов для строительства

Планируя самостоятельно сделать прицеп, необходимо прежде всего разработать чертеж, в котором рассчитать размеры конструкции и представить ее будущий вид.

Продумывая габариты и грузоподъемность конструкции, следует рассчитывать, чтоб с помощью прицепа за одну ходку можно было перевезти в среднем 6-7 мешков овощей, общая масса которых составляет около 400-450 кг

Определившись с размерами прицепа, нужно просчитать необходимое количество метров металлопроката. Также надо просчитать количество швеллеров, которые будут выступать в роли рамы для сцепки. Уделив этому этапу достаточно внимания, можно не только сэкономить расходы, обезопасив себя от возможных затрат на приобретение лишних саморезов и уголков, но и увериться в правильности своих действий.

При изготовлении самодельного прицепа никак не обойтись без сварочного аппарата, поскольку на саморезах функциональная конструкция долго не продержится.

Для обустройства прочной рамы прицепа подойдут стальные уголки сечением 50х25 мм и 40х40 мм, а также обрезки труб прямоугольного и круглого сечения. На изготовление кузова прицепа потребуются доски толщиной 20 мм и брус размером в 50х50 мм для опорных балок.

Этап #2 – изготовление основных элементов

За основу при изготовлении можно взять готовую разработку конструктивной части.

Прицеп имеет повышенный запас прочности, что позволяет использовать его на сложных рельефных поверхностях

Конструкция имеет четыре основных узла: кузов, водило, рама и колеса. Все они соединены посредством сварки.

Для повышения прочности конструкции в области стыка дышла с корпусом поворотного узла предусмотрены четыре ребра жесткости

Кузов представляет деревянную конструкцию, собранную из 20 мм досок, углы которой оборудованы стальными уголками. Прикрепляется кузов к раме прицепа с помощью трех деревянных брусьев – опорных балок.

Рама прицепа изготавливается из набора стальных элементов: труб, уголков и прутка

Поскольку такой прицеп представляет собой одноосевую конструкцию, распределение нагрузки должно быть таким образом, чтоб центр тяжести был смещен в переднюю часть, не выходя за ось колес. Единственным недостатком такого кузова является то, что не предусмотрены откидные борта. При желании конструкцию можно немного усовершенствовать, обустроив откидные стенки. Также желательно сделать на кузове бортовые петли с лямками, которые будут необходимы для фиксирования груза в процессе перевозки.

Этап #3 – обустройство ходовой части

Ходовая часть конструкции является одной из ключевых при изготовлении самодельного прицепа для мотоблока.

Колеса и рессоры можно приобрести новые, но намного проще использовать отслужившие свой срок детали отечественного автомобиля, к примеру, с «Москвича» или «Жигулей»

В нашем случае на прицеп установлены колеса, которые были сняты с мотоколяски СЗД и использованы в сборе со ступицей. Для совпадения осевого стержня с диаметром подшипников ступицы необходимо заточить его концы.

При обустройстве колесной оси достаточно использовать стальной стержень диаметром в 30 мм. Длина стержня должна быть такой, чтоб в собранном виде конструкции колеса не выступали за ободы кузова. Стержень с помощью сварки прикрепляют через косынки и уголковые опоры к лонжеронам и корпусу продольного шарнира.

Чтобы соединить прицеп с мотоблоком нужно изготовить консоль. Она будет прикрепляться к кронштейну навесного оборудования, поэтому верхняя ее часть должна повторять обводы держака окучника. Нижняя часть консоли представляет собой ось, вокруг которой с помощью радиально-упорных подшипников в закрепленном положении свободно вращается поворотный узел водила.

Оригинальный вариант, предложенный автором, предусматривает шарнирное соединение водила с прицепом

Дышло вставляют в трубчатый корпус продольного шарнира и закрепляют при помощи упорного кольца. Такое конструктивное решение облегчает управление агрегатом на неровных поверхностях, поскольку колеса прицепа будут работать независимо от колес самого мотоблока.

Прицеп почти готов к эксплуатации. Остается только разместить впереди кузова сидение для водителя и прикрепить в специальной рамке на дышле водила подножку, на которую можно опираться в процессе езды.

Материалы и инструменты

Прежде чем делать своими руками прицепное устройство для мотоблока «Нева» или другой марки, нужно ясно представить себе, что получится в итоге. Полезно посетить магазин, где продаются заводские прицепы, и посмотреть, как они устроены. Мотоблок с телегой — устойчивое транспортное средство, поскольку он опирается на 3 или 5 колёс. На прицепе можно перевозить внушительный вес, а сколько именно, зависит от характеристик модели (нужно читать инструкцию). Вот то, что понадобится для изготовления прицепа своими руками:

• Чертежи с размерами рамы, дышла, кузова, осей, колёс и других элементов. Параметры будут отличаться в зависимости от мощности мотоблока, используемых материалов и желаемой грузоподъёмности.
• Квадратный профиль. Труба из стали размером 20−40 и 30−50 мм пойдёт на изготовление руля и рамы.
• Уголок. Толщина — 3−4 мм, стороны должны быть 30 или 40 мм.
• Листовое железо толщиной 1,5−2 мм. Допускается заменить фанерой, досками или профлистом с мелким шагом. Это нужно для изготовления кузовной части.
• Заготовка для оси. Подойдёт стальная труба, её толщина подбирается в зависимости от конфигурации колёс.
• Крепёж. Болты, шурупы, гайки, саморезы и прочее, что обычно используется для скрепления металлических или деревянных деталей.
• Колёса. Характеристики подбираются с учётом возможной нагрузки. Шины должны быть пневматическими.
• Заклёпочник для соединения листового металла. Также нужно запастись набором заклёпок.
• Болгарка и угловая шлифмашина. Понадобятся пильные диски, отрезные и абразивные круги.
• Сварочный аппарат. Он нужен для приваривания металлических деталей.
• Дрель. Вместо неё можно использовать напольный или настольный станок для сверления, зенкерования и нарезания резьбы.

Есть более простой вариант — подкатная самосвальная тележка, похожая на эвакуатор. На ней тоже можно перевозить грузы. Элементы, из которых состоит самодельное подкатное приспособление: два колеса, две трубы и отстыковываемое дышло. Устройство удобно тем, что не занимает много места при хранении.

Пошаговая инструкция: как собрать минитрактор из мотоблока и прицепа

Основной частью конструкции (помимо самого мотоблока) является сварная металлическая рама в составе двух лонжеронов двух траверс — передней и задней. Их изготавливают из металлического уголка, прокатного швеллера или профилированной трубы. Форма рамы может быть прямоугольной или трапециевидной.

1. К углам рамы можно прикрепить стойки.
2. Затем на раму следует смонтировать задний мост, а в случае полного привода — и передний.
3. На следующем этапе сборки мини-трактора на раме размещают двигатель мотоблока и коробку передач. Последнюю стоит развернуть к водителю, чтобы было удобно и просто её переключать.

Распространённым вариантом конструкции является так называемая ломаная рама. Она состоит из двух частей, соединённых шарнирной сцепкой. Такая конструкция позволяет уменьшить расходы на детали для монтажа механизмов управления.

Чертеж прицепа для мотоблока своими руками

Если конструкция основана на мотоблоке «Кентавр», то предстоит сделать расчёт кинематической схемы передачи крутящего момента от вала мотора к мосту

При этом важно правильно распределить нагрузку на ось, особенно если машину планируется использовать на перевозке грузов

Смотрите видео: Самодельный прицеп к мотоблоку

Самодельный мини-трактор из мотоблока и прицепа, как правило, оснащают механизмами от обычных автомобилей или погрузчиков. Например, тормозной механизм и рулевую рейку берут от старых «Жигулей». Таким же образом можно обеспечить строящуюся машину рулевой колонкой в сборе с тягами, передней балкой со ступицами, колёсами, задними крыльями.

При самостоятельной сборке мини-трактора по чертежам и видео, важно так продумать расположение узлов и механизмов, чтобы их обслуживание было удобным. К примеру, самым распространённым вариантом размещения тормозной системы считается выходной вал мотоблока

Интересное видео: Прицеп для мотоблока Нева, размеры, сцепка

Немаловажно позаботиться о комфортном месте для водителя, ведь на мини-трактор обычно не устанавливают амортизаторы. Кроме того, необходимо позаботиться об устройстве фаркопа

Он будет нужен не только для буксировки прицепа, но и для дополнительного навесного сельскохозяйственного оборудования. Удобно использовать устройство крепления от трактора «Белорус».

Фото прицепа для мотоблока своими

Самодельные мини-трактора на базе мотоблока очень распространены благодаря сочетанию хорошей функциональности и недорогой цены по сравнению с заводскими аналогами. Создать свою модель такой техники может быть не так легко и просто, как купить готовую. Но зато, какое удовольствие работать на своей земле на своём собственноручно изготовленном мини-тракторе!

Теперь вы знаете, как сделать прицеп к мотоблоку своими руками по видео и чертежам, поэтому сможете попробовать подготовить оборудование к весенним сельскохозяйственным работам на даче или собственной ферме.

Как изготовить самосвал?

Самосвальный прицеп для дизельного мотоблока станет незаменимым помощником в любом хозяйстве. В нём очень удобно транспортировать грузы, которые можно легко выгрузить за считаные секунды. Своими руками такую конструкцию сделать совершенно несложно.

Причём самодельный прицеп может быть ещё и лучше, так как будет выполнен согласно всем необходимым требованиям.

• Начинать изготовление прицепа лучше всего с кузова, а, точнее, с его каркаса. Боковые борта можно сварить из профильных труб. Из аналогичных труб делается и весь каркас. Проверить соединения на прямоугольность можно при помощи обычного строительного угольника.

• Стоит заметить, что при сварке сначала надо слегка «прихватить». Когда будет видно, что всё собрано правильно, можно будет сварить более крепко. Очень хорошо, если сварные швы будут отшлифованы с использованием «болгарки».

• Задний борт лучше всего сделать съёмным, чтобы было ещё проще выгружать грузы. Для его крепления подойдут обычные дверные петли, а для закрывания — шпингалеты

• На переднем борту, а также боковых, необходимо приварить небольшие куски трубы, которые станут стойками для деревянных или металлических бортов. Заключительный этап — обшивка каркаса, выбранным материалом (деревом или металлом).

• Далее, можно заняться изготовлением балки. Её можно сделать из профтрубы или взять уже готовую.

• После этого можно делать дышло из профильных труб. Их необходимо прочно приварить к балке. В итоге получится конструкция в виде треугольника. Усилить конструкцию по углам следует при помощи косынок из металла, толщина которого будет не менее 4 мм. Спереди под прицепное устройство необходимо наварить металлическую пластину толщиной более 8 мм.

• Чтобы прицеп получился самосвальным, следует к балке, а также распоркам днища приварить дверные шарниры в виде капельки, которые можно приобрести в магазине.

• Защёлку следует вставить в обрезок трубы и приварить. Это обеспечивает прочное соединение. Открытие происходит посредством рычажка, который можно прикрепить на сиденье. Соединить его с защёлкой можно, используя обычную проволоку.

• Осталось прикрепить колёса с осью. Практика показала, что лучше всего брать сразу готовую осевую конструкцию. В зависимости от грузоподъёмности и размеров можно сделать двух- или четырёхколёсный прицеп.
