Пресс своими руками

Как сделать пресс из домкрата своими руками?

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Как сделать самодельный пресс из домкрата своими руками, чертеж

Шаг	Описание
Рама используется со сдавливющим усилием до 5 тонн	1 (упорна балка сверху);2 (крепежные элементы);3 (домкрат до 20 т);4 (пружинный механизм);5 (подвижная конструкция);6 (стопор);7 (приспособление для регулировки);8 (поперечная конструкция);9 (опорные ножки).
Все надежно закреплено	Возможны два варианта: при помощи, что надежнее. Есть монтаж на болтах
Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением	Здесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткости	Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Стаканный гидравлический домкрат
Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

• Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
• Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Балки изготавливаем с открытыми гранями

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Крепление опорной балки

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Увеличиваем число пружинСовет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе

Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

• В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
• Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
• Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
• Можно также использовать сразу несколько вышеописанных способов одновременно.

Виды и сферы применения

Как самодельные, так и серийно изготавливаемые гидропрессы классифицируются по нескольким параметрам:

• размерам;
• максимально производимому усилию;
• конструктивным особенностям оборудования (в частности, высоте штока).

Самыми мощными считаются гидравлические прессы, относящиеся к оборудованию напольного типа. Пресс гидравлический напольного типа, отличающийся и значительными габаритами, способен создавать в одной точке давление, значение которого может достигать десятков мегапаскалей. Сфера использования оборудования данного типа, которое может оснащаться дополнительными приспособлениями, достаточно широка. Напольные гидравлические прессы необходимы для решения таких технических задач, как:

• установка и снятие втулок, валов, подшипников;
• гибка труб;
• прессование изделий, изготовленных из различных материалов, в том числе и из металла.

В отдельных моделях электрогидравлических прессов напольного типа предусмотрена возможность изменения высоты расположения рабочего стола.

Пресс электрогидравлический 2135-1М, усилие 40 тонн

Настольные гидравлические прессы, наряду с небольшими размерами, отличаются меньшей мощностью. Давление, которое создается таким оборудованием, устанавливаемым на рабочий стол или верстак, редко достигает 20 т. Компактность электрогидравлических прессов настольного типа позволяет использовать их в небольших автомобильных и домашних мастерских.

Важным параметром электрогидравлических прессов, кроме усилия, которое они способны создавать, является высота их штока. От данного параметра, в частности, зависит то, с деталями каких размеров способно работать оборудование. Если у прессов настольного типа данный параметр может достигать 100 мм, то у напольных моделей он доходит до полуметра.

Электрогидравлические прессы благодаря своей универсальности используются во многих сферах деятельности. Такими сферами деятельности, в частности, являются машиностроение, деревообрабатывающая и пищевая промышленность. Однако чаще всего подобное оборудование можно встретить на станциях по ремонту автотранспортных средств. Используя его, можно успешно решать не только все вышеперечисленные технические задачи, но и выправлять вмятины и другие повреждения кузова автомобиля. В отличие от пневматического оборудования, применение которого требует наличия достаточно сложной пневмосистемы, гидравлический пресс с электроприводом достаточно просто подключить к сети электрического питания, и он будет нормально функционировать.

Мастерим основу

Первый пункт в любой инструкции для изготовления пресса – это создание основы. На неё возлагается роль опоры, поэтому она обязана выдерживать нагрузку агрегата.

Прочностные характеристики платформы – залог того, что устройство будет качественным. Её ширина обязана соответствовать габаритам предметов, которые вы желаете подвергнуть обработке.

И ещё, она не может превышать суммы всех размеров приспособления. Высоту установки надо выбирать в зависимости от размеров вашего домкрата.

Также стоит учитывать такие факторы, как:

• значение свободной амплитуды штокового элемента;
• площадь рабочего стола.

Автомобильный домкрат надо прикрепить к основе пресса так, чтобы элементы упирались в полотно стальной рамы, а сверху установить рабочий стол. Перемещаться последний будет благодаря станине.

Чтобы оборудование было более устойчивым, требуется прикрепить к нему дополнительную металлическую пластину 20*25 см толщиной 0,8-1,2 см. Затем надо будет установить пару пружин с обеих сторон домкрата. Они должны соединять рабочий стол со станиной.

Принцип работы гидравлического пресса

использоваться в домашних условиях

• штамповка;
• ковка;
• выгибание;
• выдавливание профилей;
• прессовка различных предметов.

Кроме того, прессовка может использоваться для пакетирования различных предметов из древесины, металла и пластика.

Гидравлический пресс используется почти на любом производстве, но и в быту он находит своё применение. Преимущество такого оборудования в законе гидростатики, который, в свою очередь, облегчает прессовку предметов с любой плотностью. Принцип работы заключается в том, что гидравлический пресс давит в одну конкретную точку и тем, самым повышает КПД, в другом месте на предмете. Таким образом, можно производить разнообразные действия от сгибания до прессования предмета, прилагая минимальные усилия.

Вся конструкция включает в себя небольшое количество деталей, но главные из них это два поршневых цилиндра, которые отличаются друг от друга своим диаметром. Внутри поршней, находиться обычная вода или масло. Жидкость позволяет действовать закону гидростатики. Это позволяет усиливать КПД и на предмет, уже будет действовать сила в несколько тонн. Структура гидравлического пресса подразумевает работу в двух плоскостях, но чаще всего применяется вертикальный тип оборудования, и реже горизонтальная модель.

4 Разработка чертежа пресса с гидравлическим домкратом

Далее разрабатывают станину – раму, внутри которой домкрат будет давить на детали. Она должна быть прочной и рассчитана на развиваемое домкратом усилие с запасом, так как приводимый в действие пресс будет одновременно давить вверх и вниз, стремясь разорвать раму. Основание станины должно обеспечивать достаточную устойчивость пресса и, желательно, иметь форму платформы. Ширина проема рамы зависит от размеров предназначенных для обработки материалов, но она должна быть не меньше, чем сумма габаритов устанавливаемых элементов прессового оборудования.

Высота – складывается из размера домкрата, желаемого свободного хода его штока, толщины подвижного рабочего стола и высоты предназначенных для обработки объектов. При схеме работы 1 домкрат устанавливают на основание, а упором для деталей будет служить верх станины. Усилие от штока будет передаваться на объект через подвижный рабочий стол. Его монтируют поверх домкрата на раму, по которой он должен свободно перемещаться вверх-вниз, удерживаемый боковыми направляющими.

С обеих сторон домкрата крепят оттягивающие пружины – одной проушиной к основанию станины, а другой к подвижному столу. Их назначение – сжатие домкрата в исходное состояние, когда шток не выдвинут (жесткость и размер пружин должны быть соответствующими). Возможен вариант, когда на шток одето приспособление в виде оправки, к которой крепят одну из проушин пружин – вторую фиксируют к основанию.

Вторая схема работы пресса предполагает, что упором для деталей будет основание станины, а домкрат устанавливают на подвижный стол, который подвешен к верху рамы на оттягивающих пружинах. Под головку штока домкрата в обеих рабочих схемах предусматривают гнездо на узле сопряжения (снизу подвижного стола (вариант 1) или верха станины (вариант 2). Это может быть небольшой отрезок трубы подходящего диаметра.

Для регулировки свободного хода штока домкрата и, соответственно, высоты обрабатываемых объектов возможны следующие решения:

• в верхней части станины делают винтовой привод с штурвалом. Вкручивая винт с плитой на конце, можно будет уменьшать просвет для деталей внутри станины;
• предусмотреть съемный упор в виде рабочего перемещаемого стола, который можно будет фиксировать на раме болтами и гайками или прутками. Для этого в станине просверливают отверстия с шагом по высоте меньше хода штока домкрата;
• предусматривают использование сменных вставок-подкладок из сплошного или полого стального профиля;
• комбинированное применение вышеописанных способов.

Все размеры на чертеже должны быть указаны с учетом не только габаритов домкрата, объектов обработки, но и размеров предполагаемого для использования при сборке пресса металлопроката.

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

• вес;
• размеры;
• рабочие характеристики станины;
• наличие манометра;
• ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

• домкрат закреплен сверху станины и давит книзу;
• домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

пресс начнет давить одновременно вверх и вниз

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

• предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
• сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
• сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
• комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

1. Расспресовка.
2. Прессовка.
3. Штамповка.

К горизонтальным:

1. Правка.
2. Рубка.
3. Сгибание.

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Мнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаЕсли вы планируете свой мини автосервис или просто ремонтировать машины самостоятельно, то смело можно приобретать гидропресс для сайлентблоков или сделать его самостоятельно.

При разработке агрегата, нужно учесть следующие параметры:

1. Размеры.
2. Массу.
3. Установку манометра.
4. Рассчитать параметры станины.
5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Совет! Самое простое устройство, выполненное самостоятельно делается из простого гидродомкрата с обычным ручным насосом.

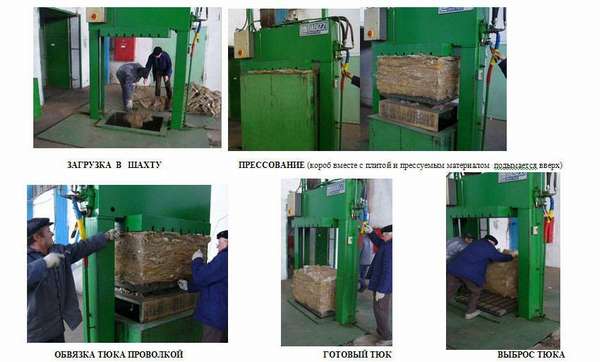

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

1. Вес.
2. Параметры поршня.
3. Параметры станины.
4. Размеры оборудования.

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

1. Основание.
2. Стол.
3. Силовой каркас.
4. Привод (механический или ручной).

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

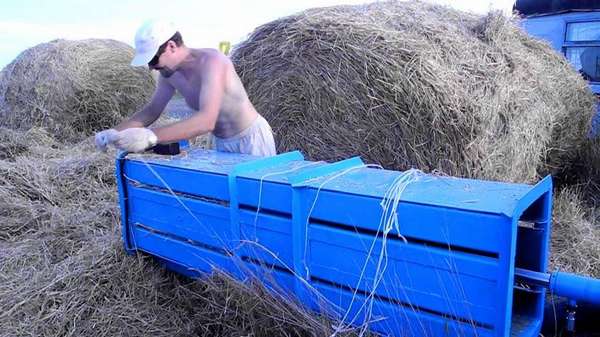

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

• Предварительно обработанные доски.
• Уголки .
• Рейки из металла для прочности.

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

• Основа для установки всех узлов.
• Основная часть крепления к лобовине.
• Для пресс короба ходовой элемент.
• Транспортный подборщик.
• Камера, цилиндрической формы, с прессом и коробкой передач.

Совет! Основное внимание в модели стоит обратить на мотоблок. Чем мощнее механизм, тем больше будет скорость вращения

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

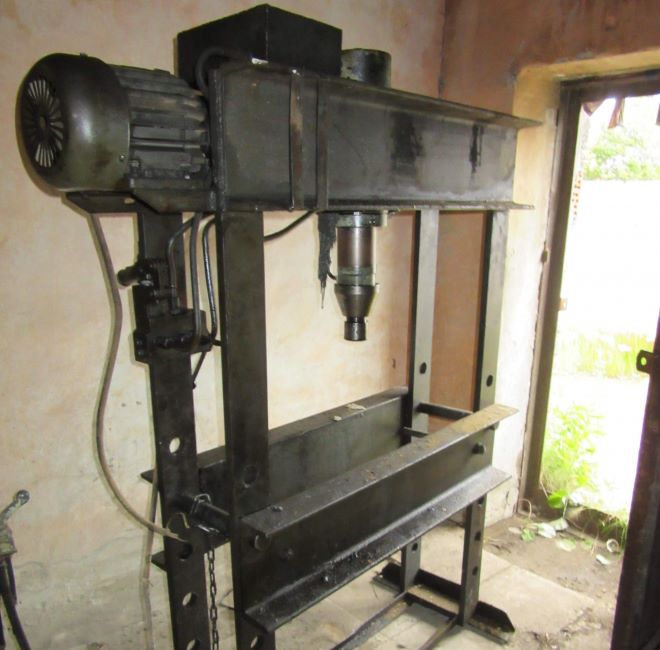

Схема и разработка с электрическим приводом

При создании такого устройства понадобится двигатель, который производит электроэнергию.

Сначала изготавливается рама из двух направляющих, в качестве которых используются железные трубки с прямоугольным сечением. В трубах сверлятся специальные отверстия, к которым будет прикрепляться платформа. После изготовления рамы делают «лифт» для движения прессовой платформы. Для его создания понадобятся металлические уголки. Когда «лифт» будет сделан, изготавливают давящую площадку. Она делается из прочного швеллера, который сможет выдержать нагрузку в 1-2 тонны.

Затем на станок устанавливается домкрат и пружина, которую размещают между «лифтом» и верхней опорной поверхностью. На финальном этапе создания пресса электродвигатель соединяют с домкратом и подключают к оборудованию педаль для регулировки мощности электрогидравлического пресса.

Примеры конструкций

Вибрационная и механическая устойчивость пресса весьма существенны при ремонте и техобслуживании автомобилей; особенно легковых. Задиры и перекосы посадки сопряженных деталей это еще не все, важен и внешний вид машины. Т.е., пресс, применяемый при рихтовке и/или тюнинге автомобиля, должен иметь как можно более плавный ход и быть максимально точен. Достигается это повышенной материало- и трудоемкостью конструкции: колонны делаются стальными точеными, а стол и траверсы из цельных металлических плит.

Чертежи гидравлического пресса из домкрата повышенной точности и устойчивости даны на рис.:

Чертежи гидравлического пресса (из домкрата) повышенной точности и устойчивости

Без ущерба для эксплуатационных качеств пресса в геометрическом центре его верхней неподвижной траверсы (дет. 1) можно просверлить отверстие диаметром до 40 мм для прохода вала/оси при напрессовке на нее сопряженных деталей или, наоборот, выпрессовки его из них. Максимальное кратковременное (10 мин/1,5 час перерыв) рабочее усилие – ок. 10 тс.

На след. рис. даны чертежи пресса подобной конструкции и технического исполнения, но уже производственно-технологического назначения.

Чертежи производственно-технологического гидравлического пресса из домкрата с усилием в 12 тс

Максимальное усилие уже регулярное долговременное: до 50% рабочего времени, поэтому и конструкция данного изделия много сложнее. Особенность этого пресса – двойная комбинированная рама. Ее ходовая часть на круглых точеных колоннах, а опорная сварная из швеллеров. Такая рама очень хорошо гасит вибрации практически любой моды. Дело в том, что механическая добротность квадратной трубы, сваренной из швеллеров полками встык, очень низка: попавшие в нее волны упругости, образно говоря, запутываются в металле неравномерной толщины и дополнительно гасятся в сварных швах. Еще об опыте любительского изготовления гидропрессов из домкратов см. видео:

Пресс-молот

Чтобы покончить с ремонтно-технологическими прессами, вспомним обещанное: каким образом в домашней мастерской или у ИП-индивидуала применимо ударное прессование? В виде педального пресс-молота; он может использоваться как ковочный, заклепочный и штамповочный.

Прессы такого типа называются еще рычажными молотами. Их прародитель – кузнечный молот с приводом от водяного колеса. Сила удара пресс-молота далеко не рекордная, всего несколько тс. Но вследствие описанных выше особенностей поведения металла под ударом рычажные молоты достаточно  эффективны, тем более что силу и скорость удара можно регулировать соотв. характера нажатием на педаль.

Устройство рычажных молотов для ударной прессовки

Кинематическая схема рычажного молота показана на поз. а) рис., а на поз. б) – устройство его традиционного типа. На поз. в) – устройство усовершенствованного рычажного молота: параллелограммная подвеска верхнего бойка (так в данном случае называется пуансон) на паре серег (качающихся рычагов) обеспечивает прямой удар, а перемещением хомута тяги (водила) по нижней серьге, как показано стрелками, точно регулируется сила удара. Пара пружин (нижняя – регулируемая) позволяет добиться механического безразличия бойка: в пределах рабочего хода он остается в любом положении, куда его поставят рукой; это дает возможность, не меняя веса бойка, точно регулировать запасаемую в нем кинетическую энергию. Такие рычажные молоты применяют даже ювелиры и яхтсмены – для установки в паруса мощных люверсов и сборки дельных вещей внатяг.

Пресс из домкрата своими руками: этапы монтажных работ

Рассмотрим, как сделать устройство гидравлического пресса своими руками из домкрата. Чертежи и инструкция помогут все сделать правильно. Эта разновидность, пожалуй, легче всех в изготовлении для обычного человека. При разработке чертежей самодельного пресса из домкрата своими руками необходимо учитывать, по какой схеме он будет работать. Используются разные варианты. Например, домкрат может размещаться в нижней части устройства, в станине. При этом давление производится наверх. Если домкрат устанавливается в верхней части, то давление производится вниз.

В таблице представлены основные этапы работы.

Изображение	Этапы работы
	Сначала делается платформа для установки домкрата. При этом прочность основания должна быть капитальной. Для основы применяется несколько ребер жесткости. При этом нужно взять квадратный или прямоугольный профиль из стали. Затем нарезается четыре детали. Их укладывают боковыми поверхностями друг к другу, а после этого стыковочные швы привариваются. Такой метод повысит жесткость основания. Чтобы обеспечить устойчивость домкрата необходимо приварить лист из стали подходящего размера.
	Затем нужно выполнить упор и стойки. Для этого выпиливаются две детали с толстыми стенками. Упор делается из такого же материала. Его длина должна равняться ширине опорного механизма. Упор и стойки нужно закрепить при помощи сварного шва.
	После этого выполняется съемный упор. Данный элемент передвигается по направляющим и передает давление от рабочего штока. Для создания такого элемента необходимо сделать два отрезка полос из стали. Их нужно соединить в нескольких местах. Для замены детали следует просверлить два сквозных отверстия. Длина должна быть на 10 см больше габаритов блока.
	Настройка является необходимым этапом монтажных работ. Чтобы уменьшить ход поршня необходимо сократить расстояние между упором и балкой устройства. При этом используется еще один переходной квадратный профиль. Для соединения применяются сварные швы.Также применяются дополнительные вставки.

Сделать пресс из гидравлического домкрата своими руками можно для выполнения штампованных элементов. Подобное оборудование гидравлического пресса из домкрата необходимо для обработки деталей из стали. Вместо домкрата, можно применить нагнетающий насос или гидроцилиндр. Это позволяет обеспечить максимальный комфорт при выполнении работ.

Корпус конструкции часто делается из уголков и швеллеров. Толщина материала может быть не менее двух мм. КПД такого агрегата составляет 80 %, что позволяет обеспечить необходимую грузоподъемность.

При соблюдении инструкции и при использовании качественных материалов можно сделать прочную конструкцию своими руками. Кстати, для автомастерской не всегда лучшим решением является гидравлический пресс. Если его не правильно настроить он может легко раздавить подшипник. В таком случае старый добрый механический агрегат принесет куда больше пользы.

Особенности монтажа простого механизма можно увидеть в ролике:

Watch this video on YouTube

Как сделать полезный агрегат своими руками можно видеть на видео:

Watch this video on YouTube

Разновидности оборудования

Для скручивания сена

Установка делается из древесины, очень пригодна в сельском хозяйстве. Прессованная солома экономит площадь для хранения. Конструкция представляет собой деревянную коробку, с одной стороны, имеется люк с засовом, а с другой — платформа с рычагом, регулирующим прессование соломы. Этот простейший вид не требует составление чертежей, конструкция его понятна.

Пресс для мотоблока отличается от указанного выше только отличием рычага. Опрессовка происходит через электропривод с тросом. Вариант номер два — механизированный аналог первого.

Настольный ручной

Установка выглядит в виде рамы, сваренной из железа и усиленной рёбрами для жёсткости. Такая модель делается подобно описанной выше с использованием домкрата. Помещая заготовку в нижнюю часть рамы, вращая ручку домкрата, выдавить среднюю часть.

Пресс валковый

Иногда приходится раскатывать стальную проволоку или уменьшить толщину металлической пластины. Принцип работы такого оборудования похож на действие старых стиральных машин, у которых отжим белья происходит вручную. Пропуская вещи между двух вращающихся валиков, удаляется лишняя жидкость из белья. Рукоятка вращает валики в направлении навстречу друг другу.

Также работает и механический валковый пресс. Разница в регулировке расстояния между валами. И в данном устройстве имеется редуктор. Подобное оборудование изготавливается с ручным, механическим и электрическим приводом, в котором двигатель работает вместо рукоятки.

Прессуем изделия из бетона

Своими руками сделать такой пресс реально. Понадобится некоторое время, затраченные усилия и знания. Этот агрегат применяют при изготовлении тротуарной плитки. Домашние «кулибины» предпочитают сделать вибростол.

Гидравлика

Распространенный вид устройств подобного типа – это гидравлический пресс с наличием электроприводом. Принцип действия его неоднозначный, его нельзя назвать простым или сложным. Масло проходит через насос, и попадает в цилиндр. Насос приводит в действие электромотор. Создается высокое давление, выталкивающее поршень.

Привод может быть без участия электродвигателя и насоса, например, механическим.
