Установка сплит системы: пошаговая инструкция по самостоятельному монтажу + фото

От чего зависит скорость работы

На то, как долго будут длиться установочные работы, воздействуют многие факторы. Например, если перед всеми манипуляциями еще не делался ремонт стен в комнатах, то можно аккуратно скрыть все коммуникации кондиционера. Если же отделка уже имеется, то может потребоваться скрытие коммуникационных элементов за специальным, декоративным коробом. В любом из случаев потребуется чуть больше времени.

На скорость работы влияет материал, из которого возведены стены. Основные элементы системы кондиционирования должны надежно крепиться к вертикальной поверхности. А способы фиксации могут различаться. При этом учитываются особенности конструкции, что увеличивает или сокращает сроки.

Сокрытие коммуникаций

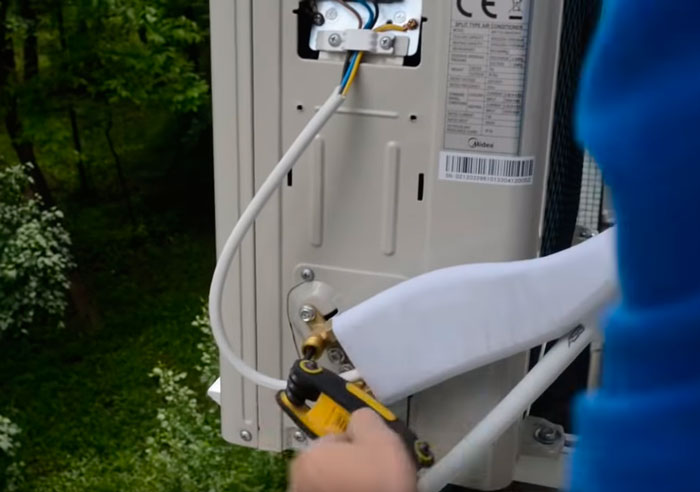

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Этап третий: вакуумирование

Решая установить кондиционер дома своими руками, помните и об обязательном осуществлении вакуумирования. Такой процесс представляет собой комплекс действий, направленных на создание вакуума в трубках основной магистрали. Без этих мероприятий невозможно обеспечение работы кондиционера. Вакуумирование выполняется с целью удаление остатков пыли и влаги из труб. Делается это специальным насосом, подключаемым к системе с помощью манометрического коллектора и гибких шлангов.

Далее насос включают и на внешнем блоке открывают порт. После того, как манометрическая стрелка отправится в вакуум, следует закрыть порт и отключить насос. Выполнение этих действий займёт не более пятнадцати минут. Может осуществляться и более долгое проведение данной операции, но это уже необязательно. Не спешите выключать насос с манометром, поскольку стрелка может изменять своё положение. Так, к примеру, при её подымании можно говорить об отсутствии герметичности системы. Таким образом, следует выполнить проверку всех соединений в целом и вальцевание в частности.

Запускать хладагент можно только после удостоверения в том, что всё герметично, причём здесь не играет роли то, где установить кондиционер вы решили. Манометры, при этом, пока лучше оставить на своих местах. Первым делом необходимо открыть трубку, отвечающую за подачу, затем уже всасывательную трубку, после чего можно заняться фиксированием фреонового давления

Важно также не перепутать вышеуказанную последовательность действий

Правильный монтаж.

Самое главное – это монтаж выбранного кондиционера, так как неправильная установка системы может привести к поломке, купленного оборудования. Нужно грамотно выбрать кампанию, которая профессионально установит в квартире кондиционер.

Итак, модель куплена, дальше нужно определиться со временем установки кондиционера, способом и местом монтажа.

Время и место установки.

Правильнее всего устанавливать купленное климатическое оборудование во время ремонта в квартире. Это связано в первую очередь с тем, что монтаж связан с пыльной работой – необходимо просверлить отверстия, чтобы проложить электрический кабель и трубу, через которую будет вытекать фреон.

Если же ремонт в квартире не запланирован, то рекомендуется устанавливать кондиционер в любой стороне от окна, чтобы шторой прикрыть белый короб из пластика, в котором будут спрятаны межблочные коммуникации. Это вопрос скорее эстетический.

Способ установки своими руками будет зависеть от выбранной модели. Выделяют несколько видов:

• Мобильный кондиционер – перемещается по всей квартире, поэтому установки не требует.
• Моноблоки, устанавливающиеся в проеме окна – устаревший и малоэффективный вид, используются в последнее время редко, так как портят интерьер и загораживают дневной свет.
• Сплит-системы – современный вид кондиционеров, пользующийся большим спросом.

Установка сплит кондиционера.

Сплит – системы наиболее популярны в настоящее время. Данная модель состоит из двух блоков – внутренний блок и наружный. Два блока связаны специальной трубкой, в которой расположены провода и фреон.

Наружный блок устанавливается с внешней стороны квартиры. Это может быть балкон или лоджия, или перегородка со стороны улицы. В последнем случае, понадобиться помощь монтажника-высотника, что ведет к дополнительным затратам.

Квалифицированные специалисты устанавливают наружный блок рядом с открывающимся окном. Это позволит заправлять систему фреоном без привлечения высотника. С этой же целью внешний блок сплит – системы устанавливают под окном. Таким образом, все работы по монтажу можно выполнить через окно.

Если есть возможность, то рекомендуется устанавливать наружный блок системы кондиционирования на лоджии. Только при условии хорошей вентиляции застекленного балкона. В этом случае будет проще выполнять сервисные работы сплит-системы (чистить блок, заправлять фреоном и т.д.), не будет необходимости привлекать монтажника-высотника, а так же согласовывать действия с КГА.

Внутренний блок устанавливается на той же стене, что и наружный, так как при минимальном расстоянии между двумя блоками сплит-системы, мощность кондиционера не снижается.

При выборе места установки внутреннего блока рекомендуется следовать нескольким правилам:

• Не устанавливайте блок в квартире там, где находиться стол или спальное место, так как охлажденный воздух будет попадать на человека длительное время.
• Не следует монтировать кондиционер под самым потолком или над окном, так как в этом случае естественная циркуляция воздуха нарушиться, что приведет к проблемам со здоровьем.
• Если установить сплит над батареей или в непосредственной близости от нее, то ваш прибор быстро сломается.
• Необходимо выдерживать расстояние между мебелью и установленной системой. Так как предметы мебели являются барьерами и охлаждённый воздух будет возвращаться обратно к кондиционеру, а не распространятся по всей комнате.
• Не рекомендуют проводить установку напротив входа в квартиру, так как весь охлажденный воздух будет выходить через открывающуюся дверь на лестничную площадку, и результата не будет.
• Как правило, в спальне расположен сбоку от изголовья кровати, чтобы поток холодного воздуха был направлен не на спящего человека. Оптимальным вариантом будет монтаж системы кондиционирования над дверью спальни, так он не будет бросаться в глаза, и прохладный воздух будет распространяться за пределы одной комнаты.
• На кухне устанавливать лучше всего в угол, подальше от плиты, холодильника и других приборов.
• В гостиной идеального места выбрать не получиться, так как он будет бросаться в глаза, и холодный воздух будет направлен на человека.

Как только будет установлен внешний и внутренний блоки, сплит-система подключается к сети. С помощью специальных тестов проверяется работоспособность охладителя. Правильно монтированный кондиционер прослужит долго, будет работать без лишнего шума, потребуется всего лишь два раза в год осуществлять чистку внешнего и внутреннего блока сплит.

№7. Расположение наружного блока

Второй обязательной частью сплит-системы является наружный блок, и к его расположению также выдвигаются некоторые правила:

• он должен быть легкодоступен;
• сверху блока не мешает установить козырек для защиты от осадков и прямых солнечных лучей;
• в радиусе 0,5-1 м от внешнего блока не должно быть деревьев, иначе при ветре ветки и листья могут попадать на лопасти устройства;
• размещать внешний блок на застекленном балконе – плохая идея, он может перегреться и выйти из строя;
• внешний блок нельзя монтировать вблизи газопровода. При работе он может сильно нагреваться, а высокая температура и газ – это катастрофа.

Впрочем, за правильную установку внешнего блока ответственность несет специализирующаяся на монтаже кондиционеров компания.

Климатическое оборудование покупается и устанавливается не на один, и даже не на три года, поэтому уделить немного времени подбору наиболее подходящего места для кондиционера все же стоит, иначе можно столкнуться с постоянными простудами и необходимостью перевешивать внутренний блок, а это снова штробление стен, беспорядок и мелкий ремонт.

Источник

Угловой монтаж кондиционера

Можно установить кондиционер в углу комнаты там, где другой способ просто невозможен из-за архитектурных особенностей или размера помещения. У некоторых производителей есть угловые модели сплит-систем с очень привлекательным дизайном и компактными габаритами. Но это наименее желательное расположение кондиционера в кухне или комнате, так как в любом случае равномерность распределения будет страдать и образования разнотемпературных зон избежать не получится.

В то же время иногда возникает вопрос, где размещать кондиционер в комнате, если между рамой окна и стеной имеется проем шириной от 70 см, а другого места не подобрать. В данном случае угловой монтаж оправдан. Когда хозяин жилья выбирает такой вариант, то следует учесть расположение дверного проема – нельзя вешать прибор напротив него, так как воздух будет уходить в другое помещение.

Как и где можно устанавливать кондиционер

Выбрав тот кондиционер, который соответствует вашим требованиям и пожеланиям. Можно приступать к его установке в помещении. Чтобы эксплуатировать технику нормально нужно определиться, куда ее монтировать. Есть определенные рекомендации на тему где установить кондиционер в квартире. Для того чтобы решить эту задачу верно, нужно ориентироваться не только на советах монтажников, но также на особенности данного помещения.

Лучшее место для монтажа кондиционирующих устройств – в ближнем углу возле окна. При таком расположении длина фреоновой магистрали была не более 5 м. некоторые модели техники во время стандартной заправки рекомендованная минимальная длина составляет 3 м, а у определенных моделей даже 7. Такой монтаж весьма выгодный в плане финансов, а также в плане производительности техники. В случае если ваша комната огромная, то желательно увеличить длину магистрали, для того чтобы потоки воздуха, холодного либо горячего, распределялись равномерно. В таком случае вы теряете около 5% производительности, но эта потеря необходима.

Если кондиционер монтируется под потолком, то расстояние между внутренним и внешним блоками должно быть не меньше 10 см. При установке корпуса над мебелью, высота от нее до техники должна составлять не меньше 70 см, или лучше даже 1 м

Это важно для эффективного циркулирования воздушных потоков. Монтируя устройство над кроватью, проследите, чтобы холодные потоки не дули на вас во время сна

Если инсталляция планируется в рабочем кабинете, то нужно, дабы основной воздушный поток циркулировал между рабочим местом, и не дул вам в спину.

С местом вы уже определились, а значит пришло время узнать, как устанавливают кондиционер в квартире:

• Прежде чем приступить к монтажу, производится расчет длины будущей трассы с подбором комплекта для инсталляции кондиционера. Магистральная длина увеличивается для запасу на 0,5 м. Длина не превышает 6 м. В ином случае получше продумайте место установки блоков. Самая меньшая протяжность комплекта монтажа кондиционирующей системы рекомендуемая монтажниками должна быть 1,5 м.
• Теперь начинайте инсталяцию. Первым делом крепится пластина для комнатного блока. Разметку делайте по уровню. Если ваш комнатный блок будет не ровно расположен, то конденсат, который образуется во время работы техники, не будет стекать в трубопровод дренажа, а попросту накапает на пол.
• Следующий этап – сверление сквозного отверстия. Его диаметр должен получиться не меньше 5 см. Когда просверлите, прикиньте на инсталлированную пластину ваш внутренний блок, и теперь крепите основание корпуса. Дабы избежать застаивания конденсата, следует сверлить отверстие с наклоном к низу.
• Теперь идет установка уличного блока техники. В одиночку это сделать весьма трудно, из-за его тяжести. На два кронштейна закрепляется внешний блок вашей кондиционирующей системы. На наружной стенке кронштейны крепятся на анкерные болты. Они обязаны лежать в одной плоскости, дабы ровно установить уличный блок. Когда вы закрепите кронштейны, можно ставить блок, а затем прикрутить его болтами.
• Теперь к комнатному блоку крепится трасса, и блок крепится на пластине. После медные трубки выпрямляются, а от них отрезается нужная длина. Следует надеть гайки на трубки и развальцевать их концы.
• Трубки слаживаются с трубопроводом дренажной системы и электропроводом, прикладываются до трубок комнатного блока. Затем выравниваются по месту. Теперь обмотайте вашу магистраль металлизированным скотчем.

• Следующим этапом будет соединение трассы и внешнего блока. Для этого дренажная трубка надевается на штуцер, торчащий в комнатном блоке. Когда будете подключать провод, размечайте какой из них на какой контакт ложится. Сделайте так, чтобы штуцер ровно стыковался с трубками. Только теперь затягиваются гайки. Сильно не усердствуйте, чтобы гайка не лопнула. Другой конец трассы скотчем и пакетом закрывается от попадания туда мусора. Затем проталкивается наружу из сквозного отверстия стены. До этого уже нужно монтировать декоративный корпус, иначе вам нужно будет вынимать всю магистраль. После подготовки комнатного блока, начинается подключение трассы к уличному.
• Наружный блок нужно подключать также как и внутренний, но дренажный трубопровод к нему не подключается. Он идет по направлению вниз. Теперь выполните вакуумирование. Делается это двумя вариантами: «пшиком» либо высокотехнологичным вакуумированием. Как только закончите удаление влаги из трубок, откройте до упора жидкостный, а также газовый кран. Проверьте герметичность.

Кондиционер установлен.

Критерии выбора места

Так размещать кондиционер нельзя

Место, где ваш внутренний блок будет установлен, должно быть самым подходящим. Где его можно установить? Например, в спальне.

Что касается этого хранилища покоя, то вам придется поломать голову, на какую стену его установить. Можно, конечно, повесить над головой – у изголовья. А можно на противоположную стену. Где лучше? И в том, и в другом случае, холодные потоки вам никакого вреда не принесут только в том случае, если кондиционер будет находиться не над самой кроватью. Если же другого подходящего места нет, то позаботьтесь о том, чтобы воздушный поток не попадал на вас.

При правильном выборе места освежение в жаркую погоду будет гарантировано. И все же расслабляться не стоит – есть еще над чем подумать.

В такой спальне непросто найти подходящее для кондиционера место

Во-первых, мебель. Если спальня загружена громоздкой мебелью, это создает опасность запыления этого помещения. Дело в том, что при близком расположении блока, скажем, к шкафу, вездесущая пыль, которая на нем, при работе кондиционера может оказаться в ваших легких и, самое неприятное, в вашей постели, что неизменно создаст ощущение дискомфорта вместо ожидаемого удовольствия. Пожалуйста, запомните, расстояние до мебели должно быть не менее 70 см.

Кондиционер вписался в интерьер

Во-вторых, интерьер. Внутренний блок кондиционера должен красиво вписываться в общий интерьер. Поэтому не надо монтировать его напротив двери спальни или высоко под потолок. Это некрасиво. Расстояние от потолка должно быть 10–15 см.

Один кондиционер на две комнаты

Теперь поговорим о второй комнате. Она ведь наравне со спальней тоже претендует на звание самой прохладной комнаты в квартире. Здесь движение по сравнению со спальней более активное. Понятно, что куда попало в комнате агрегат не притулишь. Как уже выше отмечалось, он должен красиво вписываться в общий интерьер и не обдувать каждого находящегося там своими холодными потоками.

Не стоит забывать и про коммуникации. Скорее всего, они будут наружными и спрятаны в кабель-канале. Помните, чем длиннее эти коммуникации, тем дороже вам обойдется монтаж кондиционера.

Да и представьте себе, как всю стену вашей комнаты перечеркивает белая полоса кабель-канала. Будет ли это красиво?

Все коммуникации в штробе

Расположение внутреннего блока для охлаждения нескольких комнат

В стремлении сэкономить или при невозможности устанавливать несколько внешних блоков некоторые стараются расположить один мощный кондиционер так, чтобы он сразу охлаждал 2 или 3 комнаты. Тут есть несколько распространённых вариантов:

• размещение кондиционера в коридоре при условии, что из него есть выход во все комнаты, где требуется охлаждение;

• размещение устройства напротив двери при смежных комнатах, чтобы поток воздуха из одного помещения сразу заходил в другое.

Подобное расположение возможно, но стоит понимать — полноценного охлаждения воздуха в нескольких комнатах сразу добиться просто не получится. Всё дело в плохом воздухообмене — даже через открытую дверь в другую комнату будет выходить не более 10–15% холода, что делает невозможным создание равномерной температуры в квартире. К тому же подобное расположение кондиционера влечёт за собой ряд неудобств:

• При установке в одной комнате устройства с холодопроизводительностью, рассчитанной на всю площадь квартиры или нескольких комнат, будет образовываться слишком резкий перепад температуры — в том помещении, где стоит кондиционер, будет очень холодно, так как его площадь меньше, чем потенциал техники.
• В кондиционерах установлен термостат, который останавливает процесс охлаждения по достижению указанной пользователем температуры. Таким образом, мощное устройство быстро охладит комнату и остановится, не позволяя полноценно снизить температуру в смежных помещениях.

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

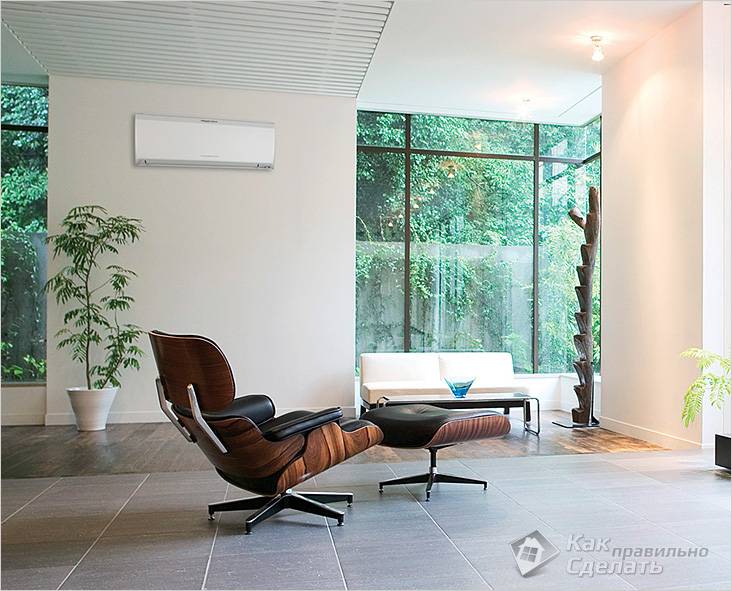

№4. Кондиционер в гостиной и кухне

Подбирая место для кондиционера в гостиной, следует руководствоваться описанными выше правилами, но этого, увы, не всегда достаточно

В комнате, где собираются домочадцы и гости, как нигде важно, чтобы блок был максимально незаметным и буквально растворялся в интерьере. Направлять воздух на диваны, кресла и обеденный стол строго не рекомендуется

На кухне, а это обычно очень небольшое пространство, кондиционер уместить сложно, особенно, учитывая многочисленные опасности в виде плиты, холодильника, радиаторов и колонок

Если без кондиционера совсем не обойтись, то обращайте внимание на самые компактные и угловые модели

Принцип действия

Перед тем как приступить к самостоятельному монтажу системы кондиционирования, следует разобраться с тонкостями ее работы. Это нужно для правильного распределения важных узлов с целью достижения лучшего КПД. Ключевыми составляющими каждого кондиционера является компрессор и испарительный блок, которые соединены посредством трубок.

Первый элемент устанавливается снаружи дома, на балконе или наружной стене, а второй — непосредственно внутри. Элитные модели промышленного типа оснащены не одним внутренним блоком, а сразу несколькими, которые взаимодействуют с одним мощным компрессором.

Испарительный блок предназначен для поглощения тепла посредством подачи хладагента в камеру. Оказываясь в резервуаре, вещество начинает расширяться, а затем закипать, образуя теплопоглощающие пары. Такой процесс сопровождается выделением водяного конденсата, который в итоге оседает на радиаторе. Дальше влага перемещается в емкость и выводится наружу по трубкам.

Задача компрессора заключается в откачивании образованных испарений хладагента из камеры с помощью повышения давления за насосом. Это приводит к нагреванию хладагента и его преобразованию в плотный туман. В таком состоянии рабочее вещество направляется в специальную камеру с радиатором, проходит процедуру охлаждения и снова приобретает форму жидкости. Процесс повторяется после подачи хладагента в сопло испарительного блока.

Коэффициент полезного действия системы кондиционирования и показатели энергопотребления определяются средой использования. Если возле агрегата установлены радиаторы отопления, компрессору придется расходовать гораздо больше энергии, что снижает срок его службы. Привести к поломке может обычная пыль, которая оказывается внутри оборудования, поэтому процедуру влажной уборки нужно проводить часто и тщательно. Также нельзя размещать на поверхности блока всевозможные предметы или накрывать его чем-нибудь.

Места стыков и соединений должны быть надежно защищены от испарений хладагента. Наружные составляющие устанавливаются ниже внутренних и, как правило, в самом холодном месте. Специалисты советуют размещать блок под свесами крыш или стеновых конструкций, где присутствует тень. Простые рекомендации положительно повлияют на монтаж кондиционирования.
