Виды фитингов для стыковки полипропиленовых труб

Американка

Данный тип фитингов используется для подключения сантехники к центральному водоснабжению или канализации.

В продаже можно встретить две разновидности американок:

• для прямого соединения;
• для стыковки по углам.

Фитинги углового типа позволяют удобно стыковать трубы магистральных линий, не создавая напряжения и натяжки труб. Причем для монтажа таких американок не требуются дополнительные переходники, ведь они могут быть оснащены как внешней, так и внутренней резьбой.

Примечательно, что угол загиба фитингов может быть 30º, 45º и 90º, так что можно собрать трубопровод любой конфигурации.

Какие бывают и какие лучше

По строению полипропиленовые трубы бывают трех видов:

• Однослойные. Стенки полностью сделаны из полипропилена.
• Трехслойные:
  • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
  • армированные фольгой — конструкция похожа.

Теперь коротко о том, зачем армируют полипропиленовые трубы. Дело в том, что этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы при нагреве на 100°C становится длиннее на 150 мм. Это очень много, хотя никто не будет нагревать их настолько, но и при меньших дельтах температур увеличение длинны не менее впечатляющее. Для нейтрализации этого явления ставят компенсационные петли, но такой подход спасает не всегда.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — они стали делать многослойные трубы. Между двумя слоями чистого пропилена они закладывают стекловолокно или алюминиевую фольгу. Эти материалы нужны не для укрепления или каких-либо других целей, а только для уменьшения теплового удлиннения. Если есть прослойка стекловолокна, температурное расширение в 4-5 раз меньше, а с прослойкой из фольги — в 2 раза. Компенсационные петли по прежнему нужны, но ставятся они реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90°C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95°C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70°C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

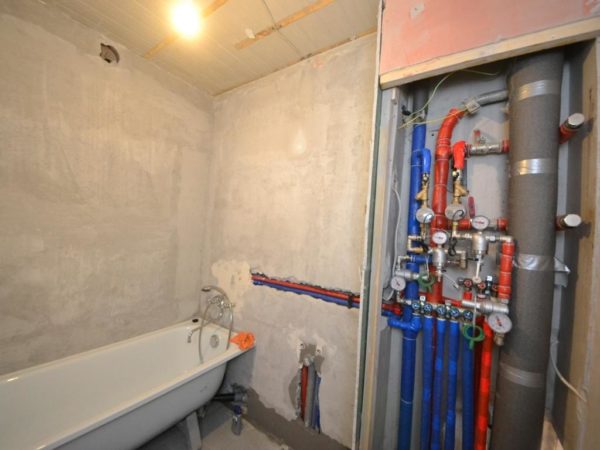

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

https://youtube.com/watch?v=fKf2kG7gHvw

Характерные особенности фитингов для труб ПНД

Полиэтилен низкого давления является одним из видов полимеров, который отличается экологичностью, устойчивостью к воздействию химических веществ, способностью выдерживать температуру до 80 °С, стойкостью к истиранию, высокой плотностью, диэлектрическими качествами, хорошей эластичностью, что снижает вероятность возникновения повреждений в результате гидроудара. Данный универсальный тип изделий целесообразно применять для обустройства системы холодного водоснабжения, канализации, транспортировки газообразных и жидких веществ, а также горючих газов.

Фитинги для труб ПНД просто монтируются и долго служат

Трубы и фитинги из ПНД способны выдерживать давление в пределах 6-16 атм. Изделия отличаются длительным периодом эксплуатации, простотой монтажа и доступной стоимостью.

Фитинги для полиэтиленовых труб выпускают нескольких видов. Для соединения частей системы могут применяться равнопроходные, компенсационные элементы, обеспечивающие переход от большего диаметра изделий к меньшему, и фланцевые муфты (от меньшего сечения к большему).

Разновидности фитингов для полиэтиленовых труб низкого давления

Для крепления запорной арматуры к системе используются переходники. Данный тип фитинга применяется при соединении труб, изготовленных из разных материалов. Для изменения направления магистрали устанавливаются отводы с углом 45, 60 и 95°. Для выполнения ответвлений предназначены тройники и крестовины.

Для соединения ПНД-труб применяются переходники, отводы, крестовины, тройники, хомуты, фланцы

Для создания второстепенного ответвления на основной магистрали необходимы седелки в виде хомута, элементы обжимного типа и накладки, которые крепятся к трубе посредством электродиффузионной сварки. Такие изделия применяются для врезки в существующий коллектор новых деталей и часто представлены фитингами для ПНД-труб 32 и 40 мм.

В зависимости от технологии соединения элементов системы, фитинги для ПНД-труб могут быть неразъемными, фиксирующимися при помощи сварочного аппарата, и сборно-разъемными, которые монтируются посредством использования сантехнических ключей. Второй тип изделий представлен компрессионными, обжимными, резьбовыми, фланцевыми элементами и пресс-фитингами.

Неразъемные изделия предназначены для обустройства наружной системы водоснабжения. Монтаж компрессионных фитингов для ПНД-труб осуществляется за счет накидной гайки, а надежность и герметичность соединения обеспечивается благодаря уплотнительному кольцу. Резьбовые фитинги приобретают для безнапорных систем и для стыковки кабель-каналов.

Фланцевые элементы применяются при соединении пластикового трубопровода с металлическим. Такие изделия состоят из стального фланца и втулки. Первая часть фиксируется при помощи шпилек или болтов к ответному фланцу, который приварен к металлической трубе, а вторая стыкуется с пластиковым участком магистрали.

Фланцевые фитинги используются если нужно соединить ПНД-трубу с металлической

Как устроены фитинговые механизмы

Рассматривая устройство фитингов для пластиковых труб, прежде всего, нужно выделить простоту каждого такого механизма, а, следовательно, и простоту их монтажа.

Теперь несколько слов об устройстве некоторых видов:

1. Конструкция компрессионных вариантов отличается наличием двух колец. Одно из них выполняет уплотнительную, а другое зажимную функцию. Оба эти элемента герметизируют стык, и обеспечивают высокую устойчивость к нагрузке.
2. Особенность литых вариантов состоит в методике их производства. Установка в данном случае проводится стыковой или терморезисторной фасонной сваркой. При изготовлении используют очень плотный материал, и это становится гарантией отсутствия протечек.
3. Терморезисторные устройства выполненные из полиэтилена, предусматривают наличие в конструкции элемента нагрева. Использовать эти фасонные изделия можно не только в бытовых магистралях, но и трубопроводах промышленного назначения.

Смотреть видео

Что еще учитывать при выборе фитингов

Подбираются соединительные трубопроводные детали с учетом вида спроектированной инженерной системы

Во время покупки фитингов необходимо принимать во внимание следующие нюансы:

• Для водопровода ПП элементы имеют белый или серый цвет.
• Монтажные работы выполняются с помощью специальных труборезов и паяльников именно для ПП труб.
• Для коммуникаций из полипропилена необходимо приобретать соединительные детали из такого же материала. Их нельзя заменить фитингами из ПВХ.

Рекомендуется покупать полипропиленовые трубы и фитинги известных производителей. Кроме того, продукция брендов отличается аккуратным внешним видом, большим ассортиментом, наличием всех типоразмеров.

Фитинги для пп труб

Нужно также обращать внимание на показатель SDR, характеризующий проходимость изделий. Детали с высоким значением этой характеристики обладают хорошей проходимостью и относительно тонкими стенками

Трубопроводные изделия с небольшим SDR имеют низкую проходимость, но отличаются повышенной прочностью и плотностью.

Выбор фитингов для системы водоснабжения

Монтаж фитингов

Прежде, чем приобретать аксессуары для водоснабжения стоит познакомиться с некоторыми рекомендациями  специалистов:

• Для стыковки полимерных труб, применяются компрессионные фитинги: муфты, тройники, переходники.
• При установке на полимерные трубы резьбовых фитингов, необходимо обеспечить легкий доступ к ним для быстрого устранения протечки.
• Резьбовые фитинги для полимерных труб следует подбирать такие, чтобы они надевались на трубы с некоторым усилием, что предотвратит течь системы.
• Если не удается избежать в пластиковых трубах резьбового соединения, для надежности лучше применять фитинги «американка».
• Скреплять металлополимерные трубы лучше металлическими или пресс-фитингами и армированными комбинированными резьбовыми обжимными деталями.
• Выпускаются металлополимерные трубы, монтаж которых выполняется сваркой. Это улучшает надежность соединения и увеличивает сопротивление системы к восприятию нагрузок.
• Металлические трубы соединяются резьбовыми металлическими фитингами, изготовленными из аналогичных материалов (см. Стальные трубы водоснабжения: разновидности, классификация, нюансы монтажа). Однако, бывают исключения. Например, латунные фитинги можно использовать на стальных или чугунных трубах — они довольно прочные и не подвергаются деформации и коррозии. Для медных труб должны применяться только медные фитинги – элементы системы соединяются пайкой.

Как выбрать подходящую конструкцию

Выбор подходящего фитинга для внутреннего водопровода важно для его длительной и безаварийной эксплуатации

На что следует обратить внимание:

• Температура воды. В трубопроводе горячего водоснабжения или отопительных системах применяются изделия из полиэтилена марки ППР и ППВ или металлические резьбовые. Для холодной воды допускается использование ППГ полимера.
• Давление. Допустимое давление указывается в маркировке фитинга. Например, муфта ППР-6,3 выдерживает давление рабочей среды в 6,3 МПа.
• Размеры. Размерный ряд диаметров соединительной арматуры для индивидуального водопровода: 20, 25, 32, 40, 50 мм. Такое же значение имеют и резьбовые варианты. Размер фитинга должен соответствовать внутреннему или наружному диаметру трубы.

Виды фитингов для полипропиленовых труб

Всё большое разнообразие фитингов для труб имеет деление на следующие группы: фитинги, отличающиеся по диаметру и фитинги, отличающиеся по своей форме. Фитинги имеют разнообразную форму при различном угле соединения полипропиленовых труб.

Полипропиленовые фитинги

1. Муфта — наиболее распространённый вид фитинга. Её используют при соединение разных отрезков трубы, определённого диаметра.
2. Переходник — тоже является одним из простейших видов фитингов. Его внешний вид имеет практически такой же вид, как и муфта. Главная их особенность в том, что с их помощью соединяются два отрезка трубы, имеющие разные диаметры. Помимо этого, при соединении разных видов труб переходник может иметь наружную или внутреннюю резьбу.
3. Уголок позволяет создать определённый угол поворота труб в нужных местах. При этом не нужно подвергать деформации целиковую трубу. Необходимо всего лишь соединить уголком два отрезка трубы в месте поворота. Уголки выпускаются с углом в 45 и 95 градусов и могут соединять концы труб, имеющих разный диаметр. Помимо этого есть модели с наружной металлической резьбой для присоединения к сантехническим и отопительным приборам.
4. Тройники используют для соединения нескольких отрезков труб. Возможно соединение труб различных диаметров и труб, изготовленных из различных материалов.
5. Компенсаторы — одни из главных деталей при обустройстве систем отопления и трубопроводов из полипропиленовых труб. Они могут различаться по виду материала, используемого при изготовлении. Наиболее часто в небольших системах используются универсальные компенсаторы (КСУ) с эластичными соединениями: П и Г — образные, петлеобразные, змейки.

Главные функции компенсатора:

• В трубах с большими амплитудами температуры и давления (горячий трубопровод и отопительная система из полипропилена) являются «поглотителями» этих перепадов.
• Благодаря первому свойству следует, что они служат для увеличения срока службы системы и её надёжности.

Технология соединения полипропиленовых труб

Состыковку и соединение полипропиленовых труб можно выполнить посредством воздействия на их концы высокой температуры, путем установки соединительных фитингов, либо же посредством склеивания.

Аппарат для сварки полимерных изделий можно взять в аренду в строительном центре

С применением сварки

Соединить полипропиленовые трубы своими руками невозможно без так называемого «утюга» – сварочного аппарата, работающего от электросети.

Не имея необходимых навыков в работе с устройством, перед выполнением основных манипуляций стоит потренироваться. Пробные состыковки дадут возможность определить силу надавливания и «поймать» оптимальный период выдержки. Поэтому материалы стоит приобрести с небольшим запасом.

1. В местах будущей стыковки на трубах выполняют срезы, торцы тщательно зачищают. На торцах с помощью маркера делают пометки, указывающие на глубину погружения концов в нагревательное устройство. Сам паяльник разогревают до 270°С.
2. На насадки раскаленного паяльника строго перпендикулярно надевают концы труб и элементы соединения.
3. Выдержав 10-15 секунд для расплава, разогретые элементы снимают с насадок и соединяют между собой, слегка придавливая, но не проворачивая.
4. Состыкованные детали оставляют на несколько минут в зафиксированном положении до полного остывания.

Если все выполнено правильно, то на месте спайки образуется монолитное соединение без впадин и «наплывов».

При сварочном соединении труб, диаметр которых превышает 40 мм, применяют раструбную пайку. Но эту работу лучше поручить специалисту, знающему тонкости процесса и имеющего профессиональное оборудование.

Совет: Для создания прочных узлов элементы нагревают изнутри, а трубы – снаружи. При состыковке разогретых деталей по внутренней поверхности труб может образовываться небольшой бугорок, уменьшая проходимость трубы. Предупредить это можно путем продувки конструкции.

«Холодный» способ

Этот способ предполагает использование компрессионных фитингов. Для соединения полипропиленовых труб фитингами помимо основных элементов необходим лишь обжимной ключ.

Герметичность достигается за счет резинового уплотнителя, который зажимают этим ключом

1. Выполнив срезы на концах, проверяют перпендикулярность кромки. С помощью мелкозернистой шкурки или проволочной мочалки зачищают торцы от заусениц.
2. На конец трубы надевают стяжную гайку, направляя ее резьбой в сторону фитинга. После нее надевают компрессионное кольцо, размещая его длинным скосом к фитингу.
3. На подготовленный торец нанизывают фитинг, вставляя его до упора о внутреннюю поверхность гнезда.
4. Затягивают стяжную гайку, проверяют систему на герметичность.

В случае обнаружения течи при пробном запуске воды, все стыки уплотняют, а соединение подтягивают.

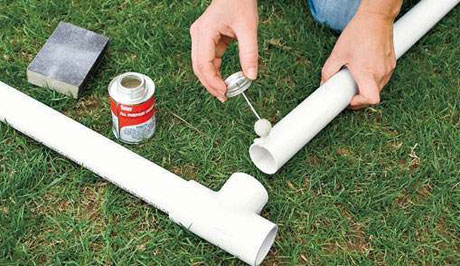

Клеевой вариант

В отличие от сварочного метода, предполагающего горячее воздействие, склеивание полипропиленовых труб осуществляется в холодном режиме. В основе метода лежит растворение наружной поверхности пластиковых элементов под действием химических соединений.

Клей наносят только на предварительно очищенные и обезжиренные торцы

Залогом прочности соединений является правильный выбор состава. При изготовлении клеевых составов производители добавляют в них вещества, выступающие компонентом полимерных труб. Поэтому при выборе клея стоит отдавать предпочтение составам, предназначенным для работы с полипропиленовыми изделиями.

Состав накладывают тонким слоем, после чего детали состыковывают и фиксируют в неподвижном положении на 10 секунд.

Герметичность стыков склеенных элементов проверяют уже через 15-20 минут, а испытание трубопровода на прочность – спустя сутки.

Полипропиленовые трубы: производители и качество изделий

Среди производителей ППР труб следует отметить такие фирмы, как:

1. Valtec (Италия). Трубы выпускаются в трёх вариациях: с тонкими стенками, армированные стекловолокном или алюминиевой фольгой (99,4% алюминия). При производстве для соединения слоёв используют американские и японские клеи, поэтому трубы характеризуются повышенной прочностью (70 Н/10 мм при норме 15 Н/10 мм). При производстве используют. Производитель использует коническую форму раструбов, что облегчает соединение. Кроме того, смешанные фитинги (с резьбой) выпускаются восьмигранной формы, поэтому при работе можно использовать стандартные ключи.
2. Banninger Kunststoff-Produkte, GmbH (Германия). При производстве используется высококачественный пластик (марка рандом-сополимер) с повышенной прочностью и химической стойкостью. Продукцию можно использовать для устройства водопроводов с питьевой водой. Стоят такие трубы дороже аналогов.
3. Wavin Ecoplastic (Чехия). Как следует из названия марки, в производстве также используется химически нейтральный полимер, пригодный для передачи питьевой воды. Трубы серии Stabi армированы алюминиевой фольгой, Fiber и Basalt+ – базальтовым волокном.
4. Kalde (Турция). Трубы приемлемого качества по таким же ценам. Выпускаются простые изделия, армированные стекловолокном (Fiber) и перфорированной фольгой (Superpipe), благодаря чему нет необходимости при сварке зачищать и торцевать трубу. Трубы имеют обычный срок службы (50 лет) при температуре до 70°С.
5. Tebo (Турция). Трубы изготавливаются из полипропилена повышенной стойкости «рандом сополимер». Фирма имеет сертификаты ГОСТ, DIN, TSE. Диаметр продукции – 20-160 мм, марки труб – PN10, PN20, PN25.
6. SPK (Турция). Используется сырьё из Нидерландов и оборудование из Германии, цена изделий ниже, чем у европейского производителя. Трубы достаточно стойки, могут применяться в условиях Сибири.

Как видно, производителей и марок труб существует немало, и каждому мастеру найдётся из чего выбрать. Ведь главное – не стоимость изделия или страна происхождения, а правильный расчёт и аккуратная работа при монтаже трубопровода.

Материал изготовления

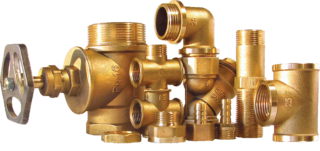

Латунные фасонные элементы

Фасонные элементы для водопровода изготавливают из различных металлов и полимеров. Металлические фитинги могут быть:

• латунными;
• медными;
• стальными;
• чугунными.

Первые два типа меньше подвержены коррозии, чем остальные.

Пластиковые варианты изготавливают из полиэтилена, полипропилена низкого давления (ПНД) или поливинилхлорида (ПВХ). Установка последних производится на безнапорные водопроводные системы. Полиэтиленовые изделия монтируются как на системы без напора, так и на трубопроводы с напором, а пропиленовые наиболее часто применяются для напорных систем.

Достоинства полимерных деталей в невосприимчивости к коррозии, бюджетной стоимости и широком ассортименте. Они мало весят, долговечны и просты в монтаже. Стоимость таких изделий начинается от 40 рублей. Средняя цена – 100– 300 рублей.

Металлические фитинги стоят в 2 раза больше, чем, например, фитинги из ПВХ для пластиковых труб водопровода. Преимущество элементов из металла перед полимерными в повышенной прочности. В домашних водопроводах этот фактор не так уж значим, поэтому все чаще устанавливают пластиковые трубы. Фасонные детали должны быть выполнены из соответствующих материалов. Не желательно совмещать различные типы труб и арматуры.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

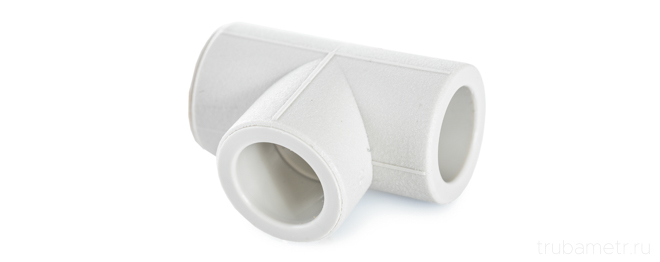

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

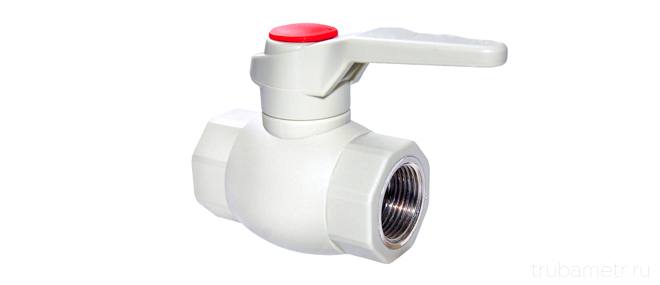

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Трубы и фитинги полипропиленовые: физические и механические характеристики

Физические свойства изделий зависят от типа конструкционного материала, используемого в процессе производства труб и соединительных элементов. Основной материал, из которого изготавливаются интересующие нас трубы и фитинги —  полипропилен.

Следовательно, свойства такой продукции будут зависеть от характеристик этой разновидности пластичных полимеров, которая характеризуется следующим качествами:

• Способностью выдерживать и очень низкие (до -15 ºС) и достаточно высокие (до 140ºС) температуры. Поэтому полипропиленовые трубы используются при обустройстве линий горячего водоснабжения или напольного отопления, функционирующих при пиковой температуре транспортируемой среды в 95ºС.
• Способностью сопротивляться  значительному давлению (до 25 МПа) даже в перегретом состоянии. В итоге трубы полипропиленовые и фитинги к ним монтируют в трубопроводах, рассчитанных на постоянное внутренне давление в 2,5-3,5 МПа. Ну а критическое значение давления, при котором полипропиленовый трубопровод выдержит всего несколько часов работы, равняется 16-20 МПа.
• Самой низкой, среди термопластичных полимеров, удельной плотностью – кубический метр такого вещества весит всего 910 килограмм. И благодаря этому качеству у производителей компонентов получаются самые легкие фитинги и трубы – полипропиленовые изделия весят меньше и поливинилхлоридных и полиэтиленовых аналогов.

К недостаткам труб из полипропилена можно отнести следующее:

• Высокую пластичность данного материала, которая, с одной стороны, помогает в процессе обработки и производства труб, а, с другой стороны, мешает в процессе эксплуатации. Ведь полипропиленовые трубы можно поцарапать (а то и повредить) любым твердым предметом.
• Низкую устойчивость к солнечному свету. Полипропилен не дружит с ультрафиолетом. Поэтому такие трубы следует монтировать только внутри помещений.

В целом, достоинств у полипропилена намного больше, чем недостатков. Поэтому данный материал сумел не только вытеснить на третье место «стары, добрый» поливинилхлорид, но и смог потеснить позиции полиэтилена — «пластика №1» мира термопластичных конструкционных материалов.

Виды фитингов

Для нормального качества соединения полипропилен можно только сваривать. Ни клееные, ни резьбовые, ни компрессионные соединения не дают необходимой герметичности и прочности стыков. Почему? Потому что компрессионные фитинги для полипропиленовых труб нежелательны, так как изменяют геометрию трубы, ухудшая пропускную способность. При использовании опрессованных соединений с прокладками обеспечивается должная степень герметичности, но при малейших деформациях такие соединения разрушаются. Потому самый распространенный способ – сварка при помощи специального паяльника или сварочного аппарата. Соединение элементов может проводиться встык или враструб. Соединение встык ненадежное – при деформации или высоком давлении (что не редкость для систем отопления) герметичность швов может нарушиться. Потому для стыковки участков труб используют фитинги. Их внутренний диаметр должен соответствовать наружному диаметру выбранных вами труб, а видов их довольно много.

Полипропиленовые трубы и фитинги к ним

Муфты и переходники

Муфта – небольшой полый элемент, который служит для сваривания двух участков труб одного диаметра. Внешне напоминает бочонок. В него с двух сторон вставляются трубы.

Переходник. Похожий на муфту элемент для соединения участков разного диаметра. С одной стороны вставляется труба большего сечения, с другой — меньшего. В этой группе есть фитинги для соединения с металлическими трубами  или элементами отопления – они на одном конце имеют металлическую резьбу.

Переходники и муфты для полипропиленовых труб

Уголки

Несмотря на то, что полипропилен пластичный материал, гнуть его нежелательно. Это сделать нетрудно – разогреть до температуры пластичности и согнуть, но в местах сгиба с наружной стороны стенка трубы становится тоньше, что приводит к разрыву при скачке давления. С другой стороны изгиба появляются «морщины», которые ухудшают пропускную способность, что также нехорошо. Потому в местах, где нужны повороты, используют уголки. Они есть разной величины: 90о, 45о. Концы уголка могут иметь одинаковый или разный диаметр (совмещены с переходниками) или иметь на другом конце металлическую резьбу – для соединения ГВС со смесителем, например.

Уголки для ППР труб могут быть с одинаковыми или разными диаметрами, с разными углами

Тройники, крестовины

Эти элементы требуются в местах отвода/соединения нескольких ветвей трубопровода. Имеют они разные углы и конфигурацию. Для создания системы отопления подойдут сварные фитинги – они имеют гладкую внутреннюю поверхность без резьбы. Иногда может понадобиться переход на другой вид материала, тогда есть тройники или крестовины с резьбой в одном или нескольких отводах. Вообще и диаметры, и геометрия этих элементов могут быть самыми разными.

Тройники и крестовины для PPR труб

Обводы

В некоторых случаях возникает необходимость обойти какую-то трубу. Так как гнуть полипропилен нежелательно, есть специальные обводы — изогнутые участки, которые ввариваются в контур в нужном месте. Высота подъема и длина изгиба также могут быть разными.

Обводы используют в тех местах, где нужно обогнуть трубу

Компенсаторы

Компенсатор можно собрать из тех же уголков и труб, а можно поставить готовую петлю. В принципе, эффект будет практически идентичным.

Компенсаторные петли используют для нивелирования температурных расширений

Краны и вентили

В полипропиленовом трубопроводе можно использовать и латунные краны или вентили, но тогда с двух сторон на каждый такой элемент потребуется переходник на металл, а стоят такие фитинги гораздо дороже. Причем весь узел по надежности оказывается ничуть не лучше полипропиленового, а сваривать фитинги и проще и быстрее, чем стыковать резьбой. Так что использование полипропиленовых вентилей и кранов намного удобнее и целесообразнее.

Краны и вентили из полипропилена использовать в системах гораздо удобнее

Заглушки

В некоторых местах требуется закончить линию трубопровода. Тогда используются заглушки.

Заглушки из полипропиленовых труб

Фиксаторы и крепеж

Трубы к стенам нужно крепить. Для этого также существуют различные приспособления разного вида.

Фиксаторы и крепежные планки очень удобны в применении

Американки

Разборные фитинги, которые состоят из муфты и накидной гайки. Устанавливаются в тех местах, где во время эксплуатации требуется периодическая чистка или снятие элементов системы (счетчиков на поверку, например).

Качество труб и фитингов во многом определяет долговечность системы отопления
