Как сделать погреб в гараже своими руками: устройство котлована и фундамента, возведение стен и потолка, утепление

Обустройство подвала

Прежде чем делать своими руками цоколь из кирпича, надо разобраться с особенностями обустройства подвала.

Гидроизоляция погреба

Не секрет, что подвал является подземным хранилищем, которое нуждается в защите от влаги. Именно поэтому надо позаботиться о гидроизоляции помещения. Чтобы предотвратить повышение влажности воздуха, между почвой и подвальными стенками закладывают намоченную глину. Толщина глиняного слоя не должна превышать 10-15 сантиметров. Сверху конструкция защищается перекрытиями из железобетона и рубероида.

Устройство вентиляции

Чтобы овощи и фрукты долго хранились, воздух должен выходить и входить в хранилище. Естественная вентиляция не всегда хорошо справляется с циркуляцией воздуха и поэтому лучше самостоятельно создать вентиляционную систему. Для этого придется установить приточную и вытяжную трубы. Первая будет отвечать за поступление кислорода, а вторая за его вывод из погреба.

Утепление

Без теплоизоляции внутри хранилища температура будет постоянно меняться, что негативно сказывается на хранении зимних консерваций. Основным теплоизоляционным материалом считается рубероид, который отличается долговечностью и водонепроницаемостью. Также можно воспользоваться пенополистиролом, которым утепляют стенки сооружения.

Устанавливаем лестницу

Лестница считается важным элементом конструкции, который отвечает за соединение гаража с погребом. В хранилище лучше устанавливать лестницу, изготовленную из металла, так как этот материал качественнее любой древесины. Чтобы защитить ее металлическую поверхность, придется обработать лестницу абразивными средствами.

Теплоизолирование крышки и потолка

Для теплоизоляции потолок с крышей перекрывают тонкими трубами, к которым под прямым углом устанавливают арматурные стяжки. Между установленными трубами и потолком укладывают мешочки из полиэтилена, внутри которых находится солома.

Как сделать естественную вентиляцию своими руками

Простой способ – сделать в кирпичной кладке вентканал сечением в 1 кирпич или сложить его из блоков и пустотелых кирпичей, установленных на боковую грань. Такая простая схема обеспечит вентиляцию помещения, хотя по своей эффективности она уступает остальным системам. Чтобы грызуны и птицы не проникали через вентиляционный канал в помещение, нужно перекрыть проходные сечения металлическими решетками и сетками.

Для функционирования естественной вентиляции необходима разница по высоте между выходным и всасывающим отверстиями в трубах. Минимальная величина разницы, которая обеспечивает перепад давления, должна быть 3 м.

Схема приточной вентиляции.

Итак, ? Есть на этот счет один классический вариант, который рекомендуют для небольшого помещения, – из 2-х труб по углам:

• приточная – в одном углу;
• вытяжная – в противоположном.

Чтобы при обустройстве естественного воздухообмена было обеспечено движение потока воздуха в 2-х направлениях (по горизонтали, снизу вверх), приточную трубу рекомендуется разместить в 30-50 см от пола, в свою очередь, входное сечение вытяжки разместить ближе к потолку. Оптимальным сечением трубы является 100-250 см², материал может быть любой: кирпич, кровельная сталь, доски, ПВХ, заводские воздуховоды, изготовленные из алюминиевой фольги.

Порядок работ следующий:

• вытяжную трубу закрепить на расстоянии 1,5-2 м от пола, а конец, выходящий наружу, расположить на 30-50 см выше кровли сооружения. Если монтируется труба на задней стенке, вентиляционный канал нужно дополнительно утеплить;
• закрепить в противоположном углу приточную трубу, соблюдая требуемое расстояние от пола, затем она выводится наружу на высоту 25-30 см;
• установить защиту вентиляционного канала от насекомых и вредителей с помощью металлической сетки, а концы накрыть мини-крышами.

Для регулировки воздухообмена в оба воздуховода следует установить регулировочные заслонки. Заслонки – прекрасное решение для вентилирования погреба зимой, когда требуется дозировано обновлять объем воздуха, чтобы не заморозить хранящийся продовольственный запас. Экономичный вариант естественной вентиляции – отказ от приточной трубы, замена воздуховода на шибер (решетку-жалюзи), который устанавливают внизу передней торцевой части стены постройки для поступления свежего воздуха.

Плюсы и минусы

Основной плюс погреба в гараже – сохранение температуры даже во время больших морозов. Если глубина помещения 2-3 метра, то минусовой температуры в погребе не будет при любой погоде.

Учитывая разные способы использования подвала в гараже, у него могут быть разные плюсы и минусы:

Положительные свойства	Недостатки
Подвал способен служить надёжным хранилищем для овощей и консервации на зиму, освобождая пространство в другом месте. В подвальном помещении создаются наиболее подходящие условия для сохранности пищевых продуктов.	При использовании неподходящих строительных материалов или некачественной гидроизоляции погреб под гаражом способен превратиться в место размножения плесени, а в запущенном случае – в колодец.
Если потолок, поверхность пола и стены отделать современными качественными материалами, там получится удобное место для создания зоны отдыха.	При устройстве подвала в уже готовом гараже не получится использовать технику. Подготавливать для постройки котлован и удалять извлечённую землю нужно вручную. Потребуется привлекать постороннюю помощь, а это возможно увеличит затраты на постройку.
Для постройки не требуется дополнительная площадь на участке.	Если на участке грунтовые воды расположены высоко, придётся использовать высококачественные материалы для гидроизоляции подвала, что увеличит затраты на постройку.
Погреб — выгодное вложение средств, которое существенно увеличивает стоимость всего гаража.
Помещение под гаражом защищено его кровлей и основанием от минусовой температуры и осадков.

Плохо у подвала расположенного в гараже ещё то, что выхлопные газы, появляющиеся при работающем автомобиле, поступают в подвальное помещение, и если в нём есть сырость, то она поступает в гараж.

Строительство подвала в гараже

Основное требование к любому подвальному помещению – оно должно быть сухим, удобным в пользовании и прослужить долгое время.

Смотровая яма в гараже.

Следовательно, на этапе проектирования следует уделить особое внимание следующим вопросам:

1. Архитектура совмещения подвала и гаража.
   Расположение входа (люк или проход через смотровую яму).
2. Конструкция подвала, погреба или смотровой ямы.
   Прослеживание зависимости между весом автомобиля, размерами гаража, местностью, глубиной промерзания почвы, уровнем залегания грунтовых вод, типом грунта и конструктивными решениями.
3. Изоляция.
   Выбор специального материала.
4. Система вентиляции для обеспечения циркуляции воздуха.
5. Электроснабжение.

Преимущества строения:

• незаменимое место хранения предметов, которым в доме просто нет места, и, которые в любой момент могут понадобиться;
• можно использовать как «место зимовки» припасов;
• если размеры подвала позволяют – возможность переоборудования под мастерскую для отдельных работ;
• гаражный бокс с подвалом и смотровой ямой всегда будет в цене.

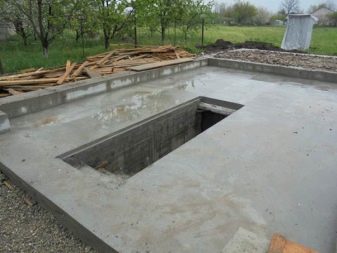

Земляные работы

Если вы не собираетесь переоборудовать старый подвал или смотровую яму, то работы нужно начинать с закладки котлована.

• • На выбранном участке роется котлован глубиной до 3 – 3,5 м.
  • Стены и пол котлована тщательно выравниваются и трамбуются, чтобы исключить осыпание.
  • На пол укладывается несколько чередующихся слоев щебня и гравия суммарной толщиной до 50 см. Каждый слой тщательно трамбуется, чтобы в дальнейшем избежать просадки пола.
  • Выполняется «подбетонка»: щебнево-гравийную подсыпку заливают тонким слоем низкомарочного бетона, чтобы ограничить ее подвижность.

При необходимости котлован можно вырыть даже в ранее эксплуатируемом гараже. Но для этого придется демонтировать значительную часть напольного покрытия. Из-за высокой трудоёмкости к такому способу прибегают крайне редко — в лучшем случае ограничиваются полузаглубленным погребом.

Проектирование

Выбирая подходящий проект, нужно принимать в расчёт правила постройки таких конструкций.

К таковым относятся:

• Глубина помещения не должна превышать 2 метров;
• Если в почве много воды, то стены подвала нужно возводить из плотного материала или влагостойкого бетона;
• Если участок сухой, то для постройки стены допустимо использовать листы шифера. Сперва подготавливают обрешётку из древесины, пропитанной антисептиками, листы устанавливают в два слоя, после чего крепят саморезами к каркасу. Места соединения листов склеивают битумной мастикой или цементно-казеиновым клеем;
• Стены помещения для защиты от влаги обрабатывают с наружной стороны 2 слоями горячего битума.

Чтобы в подвале не было сырости, в нём устанавливают вентиляционную систему. Эту конструкцию нужно проектировать отдельно.

Существует несколько видов проектов подвалов в гаражах. Чаще всего строят погреб, полностью заглублённый в почву 1,5-3 м глубиной.

Отдельный вход в подвал и гараж – эту конструкцию чаще используют при возведении капитальных строений. Погреб делают полностью погружённым в почву или полузаглублённым не глубже 1 метра.

Составление плана

Во время проектирования обязательно принимают в расчёт несколько важных моментов:

1. В низине гараж с подвалом возводить нельзя, в этом месте на конструкцию будут постоянно воздействовать ливневые и талые воды.
2. Не стоит производить постройку возле деревьев, в таких местах корни растений могут сильно повредить стены подвала.
3. Проект должен обязательно содержать информацию по электрификации и вентиляции подвала.
4. Над подземными коммуникациями делать гараж с подвалом нельзя, к любым коммуникациям должен быть свободный доступ.

Документация проекта

В любом проекте должен находиться комплект документации, в составе которого есть:

• Схема размещения постройки на участке;
• Эскиз постройки в цвете с указанным масштабом;
• Подробный план гаража и находящегося под ним подвала с указанием всех габаритов, промеров высоты, мест установки лестницы и входа;
• Описание технологии постройки фундамента;
• Спецификация используемых при постройке материалов;
• Чертежи кровли и материалы, используемые для её защиты;
• Расчёт затрат на проведение работ и покупку материалов.

Проект можно получить, заказав его в специализированной организации, купить готовый или, если есть нужные знания, создать самостоятельно.

Советы

Чтобы упростить процесс строительства подвала в гараже, следует ознакомиться с рекомендациями специалистов:

Перед строительством погреба нужно изучить порядок выбора материалов, которые подходят для работы. Также следует продумать размер будущего сооружения, ознакомиться со стандартными требованиями, которые предъявляются к габаритам подвальных помещений.
Работы начинаются с разработки небольшой схемы, в которой должно присутствовать не только расположение объекта, но и размеры

С помощью эскиза можно рассчитать необходимое количество материалов.
При самостоятельном возведении подвала нужно уделить внимание выбору места под обустройство котлована. Яма должна располагаться на достаточном удалении от несущих конструкций постройки.
В подвале обязательно должна присутствовать качественная гидроизоляция и вентиляция.
Самый оптимальный вариант оформления спуска в погреб – приставная лестница, которая будет опускаться через люк.
Лестница, оборудованная ступенями из бетона, подойдет для большого подвала.
Крышку люка следует изготавливать из легких материалов, чтобы при открытии не прилагались особые усилия.

О том, как построить гараж с подвалом, смотрите в следующем видео.

Проблемы с просадкой грунта

Если возле погреба, подвала образуются пустоты, осыпается земля, это явные признаки просадок. Развиться они могут по разным причинам:

1. Изначально слабые грунты, которые при малейшем обводнении, после смены сезона, становятся неустойчивыми. В данном случае суть заключается в неправильной оценке геологической обстановки до начала строительства, что и привело к ошибке в выборе фундамента либо отказу от него вообще.
2. Существование поблизости коммуникаций (водопроводов, ливнестоков, канализации), естественных образований – оврагов, водоемов, что может стать первоисточником размывания грунта под погребом, образования пустот.
3. Внешние воздействия, в том числе и неудачный выбор места строительства (возле железной дороги, над метро и так далее).

Решаются перечисленные ситуации по-разному. Можно аккуратно подкопать землю вокруг сооружения и залить туда бетон, образующий опорную подушку, или выложить площадки из кирпича, камня, а также создать специальную шпунтовую стенку для укрепления грунта.

В самом крайнем случае, если ничего сделать нельзя, экономически целесообразнее будет построить новый погреб (даже в другом месте) с соблюдением всех требований. Просадка – одна из самых серьезных проблем, избавиться от нее не так-то и легко, а зачастую еще и очень дорого.

Часто выправить положение помогает восстановление либо устройство отмостки вокруг здания – специальной площадки, не допускающей замачивание грунта непосредственно в зоне расположения фундамента.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

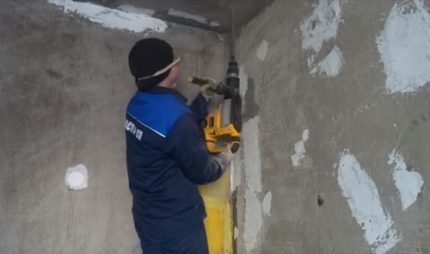

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством – стабильностью температуры за счет низкой теплопроводности грунта. Благодаря этому погреба широко используются для хранения овощей, фруктов, консервированных продуктов. Но под землей проявляются и неблагоприятные факторы, связанные с повышенной влажностью.

Для борьбы с влагой и ее последствиями в подвале гаража применяется вентиляция, назначение которой сводится к следующему:

• обеспечивает приток снаружи холодного воздуха и отток из погреба теплого, насыщенного влагой, ядовитыми примесями;
• способствует поддержанию более низкой температуры в подвале в холодное время года;
• препятствует коррозии металлических конструкций, кузова машины, образованию плесени, грибка;
• увеличивает срок хранения продуктов.

Кроме того, в гараже присутствуют пары технических жидкостей, выхлопные, ядовитые газы, выделяемые при сварке и резке металла. Все они имеют сильную проникающую способность.

При недостаточной вентиляции в гараже и погребе, все эти вредные вещества могут попадать в подвал, впитываться хранящимися там продуктами. Чтобы исключить риск отравления, необходимо периодически проверять надежность вытяжки.

Установка вентиляции позволит избавиться от избытка влаги и конденсата в подвале. Исключение составляют случаи близкого расположения грунтовых вод и плохой гидроизоляции

Экономическая целесообразность углубления фундамента

Желание застройщика « как углубить подвал ниже подошвы фундамента» и его техническое воплощение должно иметь экономическое обоснование. Речь идет о комплексе работ по устройству дополнительной гидроизоляции стен и пола подвального помещения, об усилении подошвы фундамента, и других защитных мероприятий. Не надо забывать о большом объеме предстоящих земляных работ по выемке и выносу грунта с места реконструкции. В будущем подвале придется выполнять песчаную подготовку под полы, проводить бетонную заливку основания пола, сделать чистовую отделку стен, проводить электроосвещение, а значит проводить весь комплекс необходимых ремонтно-строительных работ.

Уровень горизонта грунтовой воды на индивидуальном участке

Как строить?

Строительство подвального помещения в гараже состоит из нескольких этапов. Каждый шаг является важным мероприятием, без которого невозможно качественное возведение сооружения. Чтобы построить подвал своими руками, следует изучить последовательность действий и пошагово выполнять руководство по работам.

Подготовка к строительству

Для возведения заглубленного погреба потребуется капитальный гараж. Чтобы реализовать свою задумку, нужно совершить предварительную подготовку. Она состоит из нескольких этапов:

• Перед строительными работами нужно убедиться, что для оборудования подвала существует техническая возможность. В грунте больших городов присутствует большое количество коммуникационных линий, поэтому сделать яму нужной глубины достаточно сложно. Чтобы сократить денежные вложения и определиться с возможностью проведения работ, можно обратиться за помощью к специалисту или воспользоваться проектной документацией, которая использовалась при создании гаража.
• Фундаментальная основа должна быть защищена от грунтовых вод. Данный шаг должен предусматриваться еще на этапе строительства гаража с помощью дренажной системы. Если заранее этот вопрос решен не был, потребуется тщательная гидроизоляция подвала.

Покупка необходимых материалов

Для строительства подвала также потребуются специальные инструменты и материалы. Для возведения стен можно воспользоваться бетонными плитами, шлакоблоками, кирпичами или природными камнями.

Бетонные плиты подойдут только при строительстве гаража с нуля. Обустройство погреба производится перед возведением стен и перекрытия. Также потребуется помощь профессиональной монтажной бригады, которая с помощью подъемного механизма сможет установить плиту.

Чтобы залить основание, потребуется готовый бетон М-100 либо раствор, изготовленный своими руками. Раствор создается из гравия, щебня, песка и цемента М-400. Образованный раствор подойдет для подготовительных работ перед стяжкой и отделки стен во время оштукатуривания.

Для создания опалубки потребуется доска обрезного типа. Необходимое количество будет зависеть от габаритов подвального помещения. В качестве гидроизоляции используется рубероид.

При строительстве погреба своими руками не нужно профессиональное оборудование. Для этого подойдет традиционный перечень инструментов, которые есть под рукой у каждого домашнего мастера.

Для работы потребуется наличие следующих элементов:

• отбойного молотка;
• лома;
• кувалды;
• шпателя с мастерком;
• ножовки;
• электродрели;
• шуруповерта;
• плоскогубцев;
• строительной лопаты.

Нужен ли погреб в гараже

Многие владельцы собственного гаража задаются вопросом, стоит ли оборудовать под ним подвальное помещение. Они считают, что это сопряжено со значительными трудностями, требует капитального ремонта здания или строительства нового сооружения.

В условиях современного мегаполиса гараж — это то место, которое можно оборудовать для хранения консервов и других продовольственных запасов. Несмотря на наличие в большинстве квартир холодильника, именно в погребе обеспечивается сохранность картофеля и солений.

Главное достоинство погреба, оборудованного под гаражом — поддержка оптимальной температуры даже в сильный мороз. Если яма углублена на 2–3 метра, то погреб не будет промерзать вне зависимости от погоды.

Среди других плюсов:

1. Возможность хранения запасов на зиму. Не у всех есть возможность оборудовать подвал в доме или хозяйственном помещении. Однако сделать погреб для хранения продуктов в гараже может каждый.
2. Лёгкость строительства. От вас не потребуется специфических строительных знаний и навыков, профессиональных инструментов и оборудования. Достаточно соблюдать основные требования технологии.
3. При наличии отдельно стоящего гаража, вы можете оборудовать подвальное помещение любых нужных размеров. Достаточно руководствоваться простым принципом: чем больше семья, тем крупнее погреб. Для четырёх человек будет достаточно 8 квадратных метров.

Варианты исполнения

Схема смотровой ямы.

Существует немало примеров проектов гаражей с подвальным помещением и смотровой ямой. Рассмотрим некоторые из них:

1. Погреб углублен, вход со смотровой ямы. Очень распространённый вариант, часто используется в гаражных кооперативах.
2. Раздельный вход для подвала и гаражный бокс. Чаще используется для капитальных сооружений.

Более подробно остановимся на первом варианте.

Проект гаража с подвальным помещением и смотровой ямой

Размеры подвального помещения лучше планировать в соответствии с габаритами гаража, а стены делать толще, так как они будут представлять собой фундамент для стен гаражного бокса. Предпочтительный материал: монолитные железобетонные блоки или бетонированные конструкции.

Рассмотрим этапы постройки гаража, касающиеся подвального помещения.

Пол и стены подвала

На поверхность, застывшего на дне гаража битума, застилается водонепроницаемый материал, например:

• рубероид – материал прост в монтаже, дешевый;
• еврорубероид – более дорогой материал, имеет два слоя из гранитной посыпки и полиэтиленовой плёнки;
• полимерные мембраны – не ограниченный срок эксплуатации, материал стойкий к химическим, температурным и механическим воздействиям, необходимо привлечение специалистов для применения в строительстве;
• проникающая гидроизоляция – блокирует проникновение влаги в бетон, передовое средство;
• «жидкая резина» – битумно-полимерный состав, представляет собой эластичную резиноподобную сплошную мембрану.

Стены погреба также необходимо защитить от влаги специальными материалами, рассмотренными выше. Внутреннюю поверхность покрыть слоем штукатурки.

Вентиляционная система

Обустройство смотровой ямы и подвала в гараже.

Наличие рабочей и эффективной системы вентиляции предотвращает скопление влаги и появление сырости. Дерево не будет гнить, а на металле вы еще не скоро увидите ржавчину.

Различают два вида вентиляции подвала гаража:

1. Простая.
   Вентиляция происходит естественным образом, потоком воздуха – сквозняком. Необходима установка двух труб – вытяжной и приточной. Способ более дешевый и надёжный.
2. Принудительная.
   Реализована в виде вентиляторов, питающихся от электросети.

Теперь можно приступать к возведению стен гаражного бокса и изготовлению кровли.
