Виброподвесы для гипсокартона: особенности и характеристики

Сечение как основополагающая черта видового разнообразия

Профили с сечением UW (направляющие стойки) изготовляются из оцинкованной стали. Такие нержавеющие планки применяются как элемент, служащий основой для подпорки стоечной CW планки или для устройства перемычек. Также данный тип профиля подходит в качестве каркаса под оконные или дверные коробки. Его габаритные размеры фиксированы, на рынке встречается четыре типа направляющих планок для гипсокартона:

• 50х40;
• 65х40;
• 75х40;
• 100х40 мм.

Виды сечения профиля

Цифра 40 здесь указывает на стандарт ширины полки (боковой части). Остальные параметры приведены как размеры основания планки (спинки).

Отдельного внимания заслуживают направляющие UD профили, используемые для установки потолочных конструкций. Их габариты составляют 28х27 мм. Поэтому, чтобы каркас выдержал вес гипсокартона, толщина листов (и их масса на квадратный метр) должна быть минимальной. Как и оконные, UD профили оснащены ребрами жесткости.

Для обустройства подвесного потолка используются специальные потолочные CD профили, длина которых составляет 3, 3,5 и 4 метра. Параметры спинки и полки — 60х27 мм.

Металлические П-образные или CW профили (стоечные швеллеры) производятся из алюминия. Применяются как стыковочный материал в различных строительных сферах: для обустройства каркасов, перегородок, производства мебели, карнизов. Для гипсокартона он используется в качестве вертикальной стойки в каркасе. Из такого профиля изготовляются оконные рамы или строительные ограды. Могут реализоваться без покрытия или в серебристом матовом цвете с анодированной обработкой. Максимальная длина полосы — 6000 мм. Размеры:

• ширина полки от 12 до 100 мм;
• высота швеллера от 12 до 50 мм;
• толщина стенки от 1,5 до 5 мм.

Любой тип металлической планки под ГКЛ выпускается с гладкой и рифленой поверхностью

Профильные элементы П-образного типа с размером менее 5 см используются, чтобы изготовить оконные рамы. Просто для устройства металлических конструкций, которые бы выдерживали вес гипсовых плит, применяются планки с большими параметрами толщины, ширины полок и высоты спинки, а оконные коробки можно соорудить из профиля шириной 2 см. Как происходит устройство каркаса из гладких и рифленых CW и UW профилей вы увидите на видео ниже.

Виды подвесов для потолка

Основные виды подвесов, которые используются для сборки каркаса для гипсокартона на потолке, следующие:

• Прямой. Это металлическая профилированная пластина длиной 30 и шириной 3 см с отверстиями и вырезами. Материал изготовления в большинстве случаев – оцинкованная сталь. Толщина варьируется от 0,6 до 1,1 мм. Перед установкой ее изгибают в виде буквы П с параметрами: высота 12,5 см и ширина основания – 6 см. Один подвес рассчитан на нагрузку до 25 кг. Применяется, если между несущим и подвесным потолком расстояние не более 12,5 см (рекомендуется 10 см), а перепад высот между плитами не более 3 см. Применяется и укороченный вариант, обеспечивающий высоту подвеса 7,5 см. Используются подвесы под профиль разной ширины, а также быстроподвесы.
• Подвес ПП2. Производится из оцинкованной стали толщиной 1,5-2 мм. Изгибается в заводских условиях на специальном листогибочном оборудовании. Выдерживает нагрузку до 45 кг. В домашнем ремонте применяется редко.

Прямой подвес

Регулируемые – стержневой и подвес с тягой.

Последний не часто используется в жилых домах. Он рассчитан на большой промежуток между поверхностями. По сути – это кусок 4 мм проволоки, один конец которой загнут петлей, используемой для анкерного крепления, а второй – зафиксирован в зажиме, что прикручивается к профилю. Длина доходит до 1 м. Регулируют отрезанием лишней проволоки. Рассчитан на 25 кг нагрузки. Стержневой также выполнен из проволоки, но снабжен пружиной, выполняющей нивелировку потолка с большей точностью. Это вид часто используется в квартирах.

В продаже имеется регулируемый П-образный крепеж CD-60. Он состоит из двух частей, которыми просто и легко регулировать уровень и высоту конструкции от 5,9 до 10,8 см. Соединяется металлическими шпильками. В конструкции предусмотрено предотвращение скольжения, для удобства выставления и фиксации подвесов. Выдерживает нагрузку свыше 40 кг.

Двухуровневый быстрый соединительный крепеж CD-60 предназначен для соединения уровней каркаса. Соединяется простым защелкиванием профилей.

Виброизолирующие разновидности с особым основанием из микропористого полиуретанового эластомера способны поглощать почти до 90% вибраций конструкций из гипсокартона. Шумоизолирующие свойства в панельных домах сохраняются в течение 10 лет. Применяются при необходимости усиления звукоизоляции.

При необходимости подвес для гипсокартона делают своими руками при помощи подручных средств. Требуется взять отрезок направляющего профиля, надрезать бортики и согнуть под 90 градусов. «Сапог», как его еще называют, удобен, если профиль крепится на стыке поверхностей. Обеспечивает большую, чем у заводского жесткость крепления.

Что потребуется для крепления

Если для направляющих профилей вполне достаточно подобрать только соответствующий материалу стен крепежный материал, то с потолочными рейками все сложнее. Ведь необходимо соединять различные детали каркаса между собой. Итак, какой крепеж потребуется?Так выглядят виброподвесы для монтажа потолочного профиляПример крепления профиля на простые подвесы

Саморезы

Саморезами для профиля осуществляется соединение большинства металлических деталей каркаса между собой. Причем таких метизов необходимо довольно большое количество и разных наименований.

• пресс шайбы и клопы (блохи). Это два разных типа саморезов по металлу. Первые имеют широкую шляпку и более крупный размер, вторые мелкие метизы с параметрами до 10 мм. Для соединения профилей между собой можно воспользоваться подходящим вариантом. Однако на плоскостях где будет впоследствии монтироваться гипсокартон все-таки отдать предпочтение блохам, их мелкие шляпки не создают помехи в монтаже обшивки. Используется такой крепеж для соединений потолочных и направляющих профилей между собой, а также для фиксации подвесов к рейкам основания;
• дюбель-гвозди. По внешнему виду это обычный саморез с пластиковым дюбелем, однако, со своей технологией монтажа. Их не ввинчивают, а забивают с помощью молотка или же ударной дрели. Для этого острие дюбелей- гвоздей имеет заточку, а не буравчик. Такие метизы необходимы для крепления прямых подвесов к поверхности перекрытия здания. Еще как аналог для фиксации подвесов можно использовать анкер клин.

Важно убедиться в том, что дюбели- гвозди обеспечат надежную фиксацию в толще потолка, они не подойдут для перекрытий,имеющих хрупкую структуру, например, в старых домах с глиняно-деревянными потолками!

Дополнительные элементы

Подвесы. Тип крепления, который потребуется в сборке каркаса подвесного потолка (П-образные подвесы). Они обеспечивают соединение всей конструкции с несущим перекрытием.Чертеж с размерами подвеса для профилей Чаще всего в жилых строениях используют прямые подвесы – металлические пластинки с перфорацией. Но, данную деталь возможно использовать только при незначительном расстоянии потолка от перекрытия (обычно 125 мм).

Пример крепления потолочного профиля на подвесыПроцесс крепления подвесов по уровню А также в некоторых случаях вполне можно заменить подвесы самоделками из направляющего профиля для гипсокартона, нарезанного по размеру с изгибами для крепления реек. В процессе работы по сборке каркаса подвесного потолка могут потребоваться еще и такие элементы,как:

• Одноуровневые соединители Крабы для фиксации потолочного профиля и поперечных реек в одной плоскости;
• Двухуровневые соединители. В отличие от первого варианта обеспечивают крепеж пересекающихся реек каркаса наложенных одна на другую;
• Удлинители. Они необходимы в случае торцевых соединений двух потолочных профилей;
• Т-образный соединитель. Деталь необходима при стыковке профилей под прямым углом, а также в фиксации потолочных реек с направляющими.

Еще один элемент, который будет необходим при создании шумоизолирующих потолков – виброподвес. Это практически тот же п-образный вариант крепления, но с дополнительной подкладкой для гашения вибраций.Пример конструкции виброподвеса для монтажа каркаса на потолок Чаще всего в процессе работы многие с этих элементов заменяются мастерами на самоделки, изготовленные из отрезков направляющих и потолочных профилей.Схема крепления каркаса на потолке с помощью виброподвесов Когда есть все необходимые материалы, можно приступать к сборке каркаса подвесного потолка, в процессе которого и выполнить установку и закрепление потолочных профилей на потолке. Смотрите в видео как правильно крепить профиль на потолок.

https://youtube.com/watch?v=xfnCojacrk8

Разновидности подвесов для профиля

Основные виды подвесов:

• прямые;
• зажимные;
• с тягой;
• стержневые;
• нониус;
• самодельные.

Каждый тип подходит для определенного варианта потолочных конструкций

Чтобы сделать правильный выбор, важно знать их характеристики

Подвес прямой

Эти конструкции являются самыми простыми в использовании, если нужно прикрепить подвес для профиля к потолку. В зависимости от поверхности, в качестве креплений для этих конструкций используются:

• анкеры;
• дюбель-гвозди;
• саморезы.

Прямые подвесы используют, когда необходимо создать минимальное расстояние (около 100 мм) между обеими поверхностями (основной и монтируемой). Неровности основания при этом не должны быть больше 30 мм.

Зажимные подвесы

Хорошие отзывы заслужили зажимные подвесы. С их помощью можно менять высоту креплений. Но у этих вариантов есть два недостатка:

1. Не подойдут для низких потолков (ниже 2,5 м), так как уменьшают высоту помещения.
2. Плохо выдерживают нагрузки. Их восприимчивость к нагрузкам в 2 раза выше, чем у прямых.

Подвес с тягой

Этот вариант не используют для простых домов и квартир. Его применяют в помещениях, где высота потолка очень большая. Например:

• банкетные залы;
• торговые центры;
• склады.

Подвес сделан из проволоки 0,4 см в диаметре. На одном из ее концов расположена петля. Она необходима для фиксации конструкции к основе. В качестве крепежа используются анкерные болты или саморезы. Вторую сторону проволоки фиксируют в зажиме. Длина подвеса для профилей варьируется от 500 до 1000 мм. Но если необходимо уменьшить ее, обрезают лишнее, чтобы получить необходимую высоту.

Этот тип конструкции подойдет для работы с CD-профилями. Последний используется в каркасах для навесных потолков. Подвес способен выдерживать нагрузку до 25 кг.

Стержневой подвес

Его часто используются в жилых помещениях при монтаже натяжного потолка. Но у креплений низкая жесткость. Конструкции делаются из прочной стальной проволоки диаметром от 0,3 до 0,6 см и пружин. В процессе монтажа подвесной конструкции один конец проволоки прикрепляют к основному потолку, а другой к элементам каркаса. Расстояние между поверхностями равняется длине проволоки. Если регулировать длину последней, можно варьировать высоту натяжного потолка.

Нониус подвес

Конструкция позволяет менять высоту каркаса относительно базовой поверхности непосредственно в процессе монтажа. Диапазон регулировки от 20 до 100 см. Высота изменяется посредством регулировки верхней части подвеса. Нониус является усиленным вариантом, способным выдерживать нагрузку в пределах 40 кг.

Самодельный подвес

Самодельные варианты подойдут, если не получается или не хочется использовать заводские. Сделать подвес своими руками можно таким образом:

1. Берут часть профиля.
2. Сгибают ее в форме буквы Г.

Способность выдерживать нагрузки и жесткость крепления будет не хуже, чем у покупных аналогов.

Разновидности подвесов

Как и любой крепежный элемент, подвес продается в нескольких модификациях:

• прямой;
• виброподвес;
• скользящий (с проволочной тягой);
• анкерный;
• нониус.

Прямой подвес

Прямой подвес наиболее распространен. Он выполнен в виде прямой пластины, которую нужно выгнуть в букву «П». Спинкой он крепится к поверхности (для этого есть специальные ушки), а лепестки саморезами прикручиваются к профилю, фиксируя его.

Считается, что прямой подвес для гкл для потолка может выдерживать нагрузку вплоть до 40 кг. Для большей надежности и чтобы листы не провисали, его устанавливают через каждые 60-70 см.

Преимуществом данного крепежа является его способность к поглощению шумов. Вибрации, что идут от стены (потолка) к гипсокартону частично поглощаются, что делает жизнь в квартире более комфортной.

Наглядная схема размещения всех элементов каркаса подвесного потолка

Крепить подвес рекомендуется при помощи оцинкованных дюбелей, так как нейлоновый аналог считается ненадежным.

Виброподвесы

Использование виброподвес требуется в тех случаях, когда нужна качественная звукоизоляция. Для большинства квартир нет нужды прибегать к такому крепежу, и используется он в редких случаях.

Для подавления звуковых волн виброподвесы оснащаются специальным элементом, который должен гасить звуковые колебания. За счет использования дополнительного звукоизоляционного элемента виброподвес будет способен выдержать меньшую нагрузку, нежели обычный подвес для ГКЛ.

Можно делать виброподвесы для гипсокартона своими руками. Для этого нужно приклеить изоляционную ленту с обратной стороны крепежа. Также потребуется использовать резиновые прокладки под саморезы, чтобы крепежный элемент ровно лежал на поверхности. Наглядно процесс можно увидеть на видео.

Скользящий подвес

В квартирах с высокими потолками во время ремонта хочется сделать их ниже. В некоторых планировках встречается высота стен под 3 метра и более, что доставляет массу неудобств. Естественно потолок хочется опустить не на 10 см, а хотя бы на полметра. Для этих целей используется скользящий подвес. Он подходит в следующих ситуациях.

1. Требуется создать многоуровневый подвесной потолок.
2. Необходимо спрятать вентиляционный короб, занимающий значительную часть пространства.
3. Необходимо уменьшить высоту потолка, чтобы опустить ниже освещение и сэкономить на материалах для ремонта стены. На стены высотой 2,5 метра нужно меньше средств, чем на стены высотой 3 метра.

Во всех этих ситуациях рационально использовать скользящий подвес для гипсокартона. Однако его не следует использовать при работе со стенами или невысокими потолками.

Скользящий подвес имеет в своей конструкции два стержня, что вставлены в пружину. Скользящим его называется потому, что обычным нажатием на «бабочку» можно регулировать его высоту. Устанавливать его нужно с шагом 60-70 см.

Считается, что этот крепеж способен выдерживать нагрузку до 25 кг, но через несколько лет пружинка может растягиваться и ослабнуть. Это является наибольшим недостатком крепежа. Также сама тяга подвеса для гипсокартона не относится к числу надежных элементов крепления

Анкерный подвес

Для крепления потолочного профиля наиболее надежным считается анкерный механизм, хотя он в 4-5 раз дороже прямого подвеса. Анкерный принцип работы крепежа позволяет регулировать высоту конструкции из профилей.

Данный крепеж скрадывает высоту, поэтому его не используют в помещениях с низкими потолками. Он имеет простую схему установки:

• сверлятся отверстия для анкера;
• тяга фиксируется на потолке;
• профиль вставляется в направляющие, а на тягу надевается сам подвес;
• в подвес вставляется профиль, после чего выполняется выравнивание конструкции и её фиксация в заданной позиции.

Нониус

Нониус редко используется при работе с гипсокартоном, но его стоит упомянуть для полноты картины. Он способен выдерживать нагрузку до 40кг, что позволяет применять его для крепления тяжелых конструкций.

Он состоит из двух элементов, что соединяются специальными шурупами. Благодаря этому удается настраивать желаемую высоту нониуса.

Верхний элемент нониуса фиксируется на потолке, а к нижнему элементу крепят профиль.

Через какое расстояние ставить профиль под гипсокартон

Надежность каркаса под гипсокартон зависит от нескольких факторов: типа стоек, вида крепежных изделий, конечно же, от количества точек жесткого крепления. Как известно, гипсокартон крепится к обрешетке, собираемой из металлических профилей.

Поэтому количество точек крепления и определяется расстоянием между стойками каркаса. Так как типы каркасов для стен и потолков отличаются друг от друга, то и шаг между профилями тоже не одинаковый.

В технологии отделочных работ применяются следующие виды каркасов под гипсокартон:

• стеновые. Применяется для выравнивания комнатных стен;
• потолочные. Такие конструкции монтируются для сооружения подвесных потолков;
• перегородочные. Из таких каркасов собираются отдельные перегородки, не подверженные несущим нагрузкам;
• фасадные. Этот вид применяется при отделочных работах наружных фасадных поверхностей.

Каждый из перечисленных видов собирается из отдельных профилей.

На надежность всей конструкции влияют следующие факторы:

• качество материала, из которого изготовлены элементы конструкции (профили, узлы крепления, соединительная фурнитура);
• качество крепежных изделий (саморезы, болты, шурупы);
• количество стоек и шаговый промежуток между ними. Стойки обеспечивают жесткость всей конструкции.

К выбору шага между элементами обрешетки следует отнестись очень серьезно. Можно создать конструкцию с минимальным шагом, и такая решетка будет очень прочной, но экономически не выгодной. За счет избыточной прочности увеличивается вес конструкции, и ее стоимость.

Количество стоек на один стандартный лист гипсокартона определяется расчетным путем, и может быть разным в зависимости от типа каркаса.

Расчеты показывают, что оптимальные шаговые промежутки между профилями должны быть следующие:

• для стеновых каркасов. В зависимости от желаемой жесткости, количество стоек может быть от 2 до 3 шт. на один лист. При двух стоечном каркасе жесткость конструкции достаточна для удержания листа. Шаг в этом случае между профилями должно быть 600 мм. Если есть необходимость увеличить жесткость, то за счет добавления третьей стойки, расстояние можно сократить до 400 мм. Другой шаг просто не рациональный. При шаге 300 мм возникает избыточная прочность, и кроме этого, появляются сложности с креплением профилей к подвесам;
• для потолочных каркасов. Речь идет о расстояниях между параллельными профилями, которые располагаются поперек помещения и крепятся к основанию потолка прямыми или регулируемыми подвесами. Надежная жесткость может быть достигнута при оптимальном шаге не более 600 мм и наличии перемычек;

для перегородочных каркасов. Конструкция таких каркасов состоит из направляющих, которые устанавливаются на полу и потолке, и стоечных профилей. Чтобы получить жесткий и надежный каркас, стойки рекомендуется размещать друг от друга на расстоянии не более 400 мм.

Гипсокартонные профили: типы и размеры

При изготовлении каркаса, на который монтируются листы ГКЛ, обычно используют два типа профилей – CD и UD. Они позволяют реализовывать многоуровневые конструкции и способны выдержать вес отделочного материала. Для установки геометрически сложных систем применяют изделия, маркированные буквами UW. Остановимся подробнее на каждом из них.

Профиль UD (ППН) – несущий потолочный

Выступает в роли направляющих элементов каркаса, куда заводится стоечный профиль. При монтаже подвесного потолка, крепление направляющих осуществляется по всему периметру помещения. Выбирая изделие, отдавайте предпочтение профилю UD с перфораций, с ним легче работать, поскольку не придется прилагать дополнительных усилия для сверления отверстий.

Для направляющего профиля для гипсокартона на потолках характерны следующие размеры:

• стандартная длина составляет 3 метра, но в продаже можно встретить также четырехметровые планки;
• толщина — 0,4-0,55 мм;
• ширина – 25-27 мм;
• высота – 28 мм.

Профиль CD (ПП) – стоечный

Другое название – потолочные профили. Используются для установки подвесных потолков. Для них характерна повышенная прочность, поскольку именно такие элементы принимают на себя основную нагрузку, идущую от всей конструкции. Поэтому в качестве основного материала для изготовления данного типа используется высокопрочный оцинкованный металлопрокат, устойчивый к коррозии и исключающий провисание подвесной системы.

Изделие данного типа имеет следующие параметры:

• длина 3-4 м;
• ширина – 60 мм;
• высота – 27 мм;
• толщина составляет от 0,4 до 0,6 мм и зависит от фирмы-производителя и качества материала.

CD потолочный профиль для гипсокартона крепится на подвесы в форме буквы П, фиксируемые к основанию чернового потолка.

Профиль UW (ПН) – для создания фигур второго или третьего уровня потолков

Изделия с данной маркировкой предназначены для сооружениявторого или третьего уровня потолков. Чтобы монтировать конструкции необходимой толщины, детали выпускаются разных типоразмеров по ширине.

Такой потолочный профиль имеет следующие технические характеристики:

• длина – 2-4 м;
• ширина – от 5 до 10 см;
• высота – 4 см.

Основная сфера применения – формирование различных геометрических фигур при обустройстве второго и последующих уровней подвесного потолка. Элементы могут монтироваться как к предыдущему уровню, так и крепиться при помощи подвесов. Такой профиль имеет гладкие боковые перегородки, а основная перегородка профилирована для большей жесткости.

Арочный

Представлен гибкими элементами, которые также можно монтировать самостоятельно из оцинкованного потолочного профиля. Арочный тип предназначен для быстрого создания фигур, изогнутых форм и необычных конструкций.

Новичкам лучше покупать готовые изделия, обладающие следующими параметрами:

• ширина – 60 мм;
• высота – 28 мм;
• толщина – 0,38-0,45 мм;
• длина – 3-4 м.

Радиус изгиба у арочного профиля составляет 50 см.

Подсчет количества профилей

Перед тем, как отправиться в торговую точку за строительным материалом, необходимо правильно подсчитать численность всех профилей, тем более, если известно назначение и тип этих профилей. Хотя этот процесс и занимает часть полезного времени, но это сделать необходимо, чтобы представлять, как будет выглядеть вся конструкция. Для этого нужно взять листочек бумаги и на нем нарисовать все профиля с указанием всех размеров. В любом случае, лучше взять элементы гипсокартонных систем с некоторым запасом.

Как рассчитать профиль для гипсокартона

Watch this video on YouTube

Расчеты для одной стены

Неровные стены всегда можно выровнять с помощью гипсокартона. Для этого достаточно смонтировать каркас, выставив его строго по уровню и зашив его листами гипсокартона. При этом не следует забывать, что гипсокартонные системы отбирают часть жилого помещения, что особенно критично для наших квартир, которые не отличаются большими размерами и на счету каждый сантиметр.

Расчеты осуществляются по такому принципу:

Профиля направляющие (ПН) располагаются по периметру стены, поэтому достаточно измерить ее длину и высоту, умножив, после складывания этих показателей, на два. При наличии окон или дверей, следует добавить к расчетам размеры этих элементов.

Профиля стоечные (СП) монтируются через каждые 0,6 метра, при этом не следует уменьшать этот показатель. Если крайний проем больше 60 см хотя бы на 10 см, обязательно следует установить еще один стоечный профиль

В обязательном порядке следует брать во внимание высоту стены, хотя этот показатель вряд ли будет больше 3-х метров.

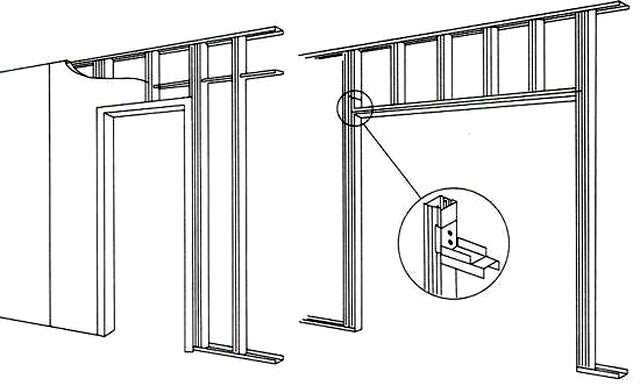

Наличие перемычек, которые изготавливаются из стоечного профиля. Их располагают на расстоянии 75 см друг от друга, причем верхняя перемычка должна находиться на стыке листов гипсокартона, если длины листов не хватает по высоте

Поэтому размеры всех перемычек складываются и добавляются к профилям стоечным.

Учитывая подобную методику расчетов, количество профилей легко подсчитать для любой стены или для нескольких стен одновременно. Не следует также забывать о дополнительных элементах гипсокартонных систем, если это необходимо.

Расчет количества профилей для потолка

Методика расчета практически одинаковая, за исключением типа применяемых профилей.

Подход в расчетах, следующий:

• Общая длина направляющих профилей (UD) должна соответствовать периметру потолка. Длина и ширина потолка складываются, после чего результат умножается на два. В любом случае нужно брать профиля так, чтобы их хватило. Если необходимо 14 метров профилей, то придется взять 15 метров, поскольку длина каждого профиля соответствует 3-м метрам.
• Метраж несущих профилей (CD) рассчитывается практически так же, как и для стен, но следует учитывать тот фактор, что потолочные профиля лучше размещать не через 0,6 метра, а через 0,4 метра, что делает конструкцию более надежной.
• Из несущего профиля делаются перемычки, которые проходят в местах стыков листов гипсокартона. При расположении несущих профилей через 40 см никакой решетки городить не нужно. Перемычки монтируются с учетом длины листов гипсокартона, поэтому их можно разместить через 2 метра и через 2,5 метра, поскольку можно приобрести потолочный гипсокартон размерами 2000х1200 мм и 2500х1200 мм. Не следует забывать о подвесных элементах, которых должны быть достаточно для того, чтобы удерживать вес подвесного потолка и, чтобы вся конструкция была прочной и надежной.
