Для чего нужна подпитка системы отопления

Подпитка

Как правило, подпитывание отопления осуществляется посредством подключения к холодной водопроводной системе, но в некоторых случаях запитывание производится с применением накопительного бака.

В условиях открытой системы отопления

Об уменьшении объема теплового носителя в открытой отопительной системе сигнализирует расширительный бачок, который монтируется в верхней точке установленной конструкции.

Гравитационная система подпитывается при снижении уровня теплового носителя в бачке и отсутствии достаточного напора внутри контрольного трубопровода.

Схема узла подпитки системы отопления

С целью предотвращения повышенного расхода теплоносителя обязательно устанавливается арматура запорного типа, срабатывающая в момент контрольного открытия крана.

В условиях закрытого отопительного контура

Оптимальный вариант для обустройства отопительной системы закрытого типа представлен монтажом автоматического подпитывающего узла с различными видами арматуры. Лучше всего использовать редуктор, имеющий встроенный фильтр, обратный клапан, задвижку и манометр, позволяющий контролировать показатели уровня давления.

При применении в качестве теплового носителя обычной магистральной водопроводной воды, целесообразно обеспечить установку качественного комплексного фильтрующего устройства, что продлит срок эксплуатации всей отопительной системы.

Подпитывающее устройство чаще всего монтируется на байпас с запаковкой всех резьбовых соединений и впайкой монтажных кранов, после чего производится установка полностью собранного узла.

Заполнение системы отопления

Способы заполнения открытой и закрытой отопительной системы различаются.

Как залить в закрытую

Закрытая система оснащена герметичным расширительным бачком, который устанавливается произвольно.

Внимание! Не рекомендуется использовать для залива теплоносителя верхний ярус системы. В этом случае воздух выходит сквозь слой теплоносителя, насыщая его

При нагреве по всему контуру образуются воздушные пробки.

Оптимальный вариант — подача теплоносителя через нижний вентиль:

• из водопровода;
• из ёмкости, скважины с помощью насоса.

Фото 2. Схема закрытой системы отопления. В неё монтируется герметичный расширительный бак и насос.

Сам процесс проводится в начале отопительного сезона или после ремонтных работ.

Качественный антифриз может перезаливаться раз в 5—6 лет.

Если подача жидкости производится не из водопровода, то понадобится насос. Источником выступает скважина или ёмкость. Процесс заполнения:

• Проводить заполнение системы лучше вдвоём, тогда будет проще контролировать давление.
• Теплоноситель закачивается при выключенном источнике тепла.
• Вся запорная арматура открывается, закрытым остаётся только слив.
• Радиаторы также перекрываются, за исключением самых отдалённых в каждом ответвлении.
• Подключается подача теплоносителя: заполняются контур, котёл и бачок.
• С начала процесса выход воздуха контролируется: он должен выходить через клапан группы безопасности и отводчик в верхней точке магистрали.

Важно! Группу безопасности рекомендуется ставить на систему с любым видом котла и типа топлива. Открываются радиаторы, начиная с первого от котла

Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления

Открываются радиаторы, начиная с первого от котла. Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления.

• Когда батареи залиты, выпускается скопившийся воздух из циркуляционного насоса.
• Далее активизируется источник тепла и одновременно включается насос. Проводится прокачка системы — без радиаторов.
• Когда трубы достаточно нагрелись, на каждой батарее открываются краны. При этом необходимо ещё раз проконтролировать выход воздуха из каждого.
• Если все сделано правильно, давление стабилизируется и составляет не более 2 Бар.
• Процесс повторяется для каждого ответвления, в последнюю очередь теплоноситель заливается в тёплый пол.

Если отопление сконструировано с коллектором, то ветки заполняются отдельно, выход воздуха происходит через клапаны коллектора.

Внимание! В случае разветвлённой структуры прокачка и нагрев системы проводится только после заполнения всех частей. Процесс занимает много времени, требует внимательности

Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления

Процесс занимает много времени, требует внимательности. Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления.

Как закачать в открытую

Это открытая ёмкость с крышкой, которая является также удобным входом для поступления воды в систему. Заполняется обычным ведром или присоединяется насос. Отличие заполнения заключается в давлении в контуре: оно равно обычному атмосферному. Теплоноситель контактирует с окружающей средой — в самом высоком месте контура устанавливается расширительный бачок.

Фото 3. Схема открытой отопительной системы в двухэтажном здании. Схема заполняется теплоносителем через специальный резервуар.

Процесс заполнения:

• Если используется насос, то понадобится ёмкость большого размера для подачи определёнными объёмами.
• Вода заливается постепенно, с перерывами — так у воздуха будет возможность выходить. Если включается насос, то давление в контуре не должно превышать двух атмосфер. Воду останавливают, когда начинает заполняться сам расширительный бачок.
• Далее выпускается воздух изо всех радиаторов и узлов системы. Для этого открываются вентили или краны Маевского до появления жидкости.
• Затем в систему добавляется вода. Воздух по большей части самостоятельно удаляется через расширительный бачок, после запуска источника тепла этот процесс усиливается. В открытой системе проблема воздушных пробок не стоит так остро, как в закрытой.

Из открытого бачка происходит испарение, поэтому время от времени воду придётся доливать.

Контур заполняется снизу, если есть соответствующий разъём.

Конфигурация устройства автонаполнения

Перед включением установки нужно произвести ее конфигурацию и указать необходимое для работы давление

Если обратить внимание на верхнюю часть устройства, то там можно обнаружить специальный винт, который предназначен для регулировки рабочего давления. Выкрутите винт до упора и начните медленно закручивать обратно, посматривая на манометр. Когда давление достигнет требуемой вам отметки, закрепите его контргайкой

Рычаг, который находится внизу запорного устройства, применяется редко, потому как он необходим только для выпуска жидкости в контур. Это можно сделать, открутив винт и, соответственно, перекрыть ее выход, закрутив

Когда давление достигнет требуемой вам отметки, закрепите его контргайкой. Рычаг, который находится внизу запорного устройства, применяется редко, потому как он необходим только для выпуска жидкости в контур. Это можно сделать, открутив винт и, соответственно, перекрыть ее выход, закрутив.

Еще раз осмотритесь и убедитесь, что устройство настроено правильно, и все узлы в рабочем состоянии.

Управление подпиткой

В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.

Именно по этой причине добавление жидкости в систему – явление относительно редкое.

Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.

Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.

Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.

Итальянская марка отопительных котлов “Беретта” заслужила популярность в нашей стране. Газовый котел Беретта – виды оборудования и обзор популярных моделей.

Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут.

4 Схема ручного способа

Практически на всех моделях двухконтурных котлов предусмотрен метод наполнения теплоносителя, так как конструкция изначально подключается к водопроводу. Внутри корпуса установлен вентиль, который соединяет его с обратным трубопроводом отопления.

Иногда такое устройство можно встретить на некоторых конструкциях твердотопливных обогревателей. На газовых котлах с контуром горячего водоснабжения производители часто устанавливают подпиточный клапан для системы отопления.

При падении в системе давления ниже 0,8 бар автоматический регулятор открывается, и система наполняется недостающим объемом теплоносителя.

В конструкцию стандартного узла, который подходит к любой системе, входят следующие элементы:

• водопроводный тройник с отводом, по диаметру соответствующий трубопроводам отопления;
• обратный клапан;
• шаровой вентиль;
• муфты и фитинги для соединений труб.

Обратный клапан предохраняет утечку теплоносителя из отопления в водопровод и помогает правильно подкачать незамерзающую жидкость ручным насосом.

Подпиточный узел собирается в следующем порядке:

1. 1. Тройник монтируется в обратный трубопровод сразу после циркуляционного насоса.
2. 2. Обратный клапан подсоединяется к отводу тройника.
3. 3. Следом прикручивается шаровой кран.

Чтобы правильно сделать подкачку, необходимо открыть шаровой кран, соединяющий водопровод с обратной линией отопления. Благодаря разнице давления воды в трубопроводах (4−8 бар против 0,8 бар) система начнет наполняться теплоносителем.

Это будет видно из показаний манометра, установленного на панели котла. Как только давление достигнет нормы, кран следует закрыть. Если показание превысит нормативное значение, то излишки давления можно сбросить на любом радиаторе с помощью крана Маевского.

Для проверки уровня теплоносителя открытой системы в расширительную емкость врезаются 2 дополнительные трубы небольшого диаметра. По одной определяется верхний уровень, и она устанавливается на 10 см ниже верха бака. Вторая труба врезается внизу конструкции и оканчивается вентилем, открыв который, можно узнать о наличии теплоносителя.

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

Автоматическая подпитка расположена на байпасе

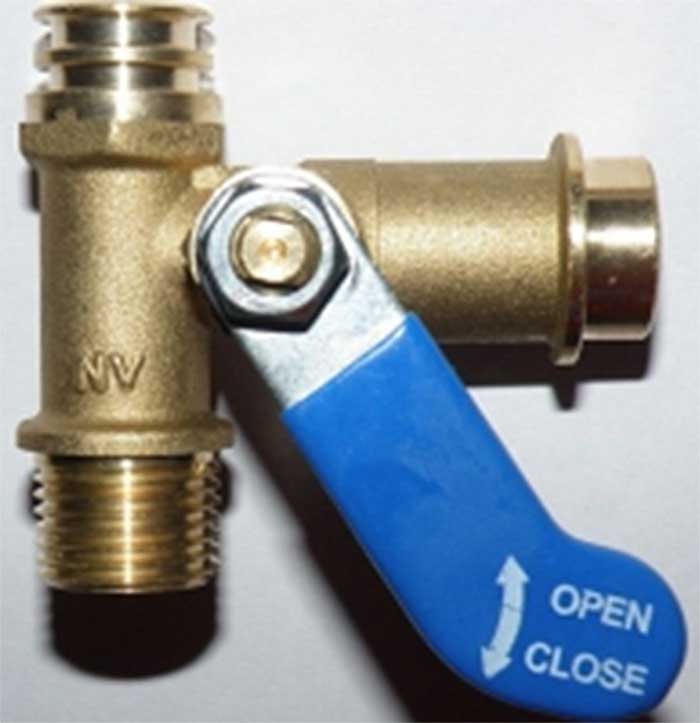

Вопрос по крану подпитки

Если не работает кран подпитки котла, серьёзно повышается давление воды в сети. Здесь требуется профессиональная диагностика.

Временное решение здесь – блокировка вентиля, подающего воду на входном участке в ГК. Но в этой ситуации исключается применение горячей воды.

Чтобы не терпеть такой дискомфорт, нужно заменить кран подпитки.

Этот кран является важнейшим элементом в котле с двумя контурами. Он подпитывает давление в отопительном контуре. И аппарат трудится без сбоев во всех своих режимах.

Есть две категории таких кранов:

1. Первая. Ручная подпитка.
2. Вторая. Автоматическая подпитка.

Регулировка давления воды в газовом котле с помощью первой категории кранов происходит вручную. По мере надобности можно развить давление в ГК и поддерживать его стабильные показатели 0,5 – 1,5 бар.

Краны второй категории обычно есть у аппаратов премиум-класса. Они контролируют давление без участия владельца, на автомате. Они срабатывают по сигналу специального реле, вмонтированного в котёл. Напряжение, требующееся для его активации, идёт с платы контроля над аппаратом.

Оба класса указанных кранов изготавливаются из латуни. Хотя сегодня всю большее распространение получают аналоги из полимерной пластмассы. Их цены ниже, а функциональность не хуже.

Из-за неисправного крана подпитки давление ГК не только повышается. Но может и стремительно падать, особенно при запуске ГВС. Это ответ на вопрос — почему падает давление в двухконтурном котле при включении горячей воды?

Нужна замена этого крана. Её осуществляют только специалисты.

Вторая причина тому – проблемы с теплообменником. Требуется его качественная диагностика и ремонт при необходимости.

Пример

Рассмотрим пример из жизни.  Монтажники устанавливают отопительную систему, вешают радиаторы. Потом на объект приходят маляры, снимают радиаторы и начинают свои работы, после их окончания, радиаторы возвращаются на место. При этом мало кто задумается, что давление в контуре вряд ли сохранится на постоянном уровне.

Если начинать работать такой системой отопления, возникает риск, что давление может уменьшиться (если нет автоматической подпитки). Все это неизбежно самым отрицательным образом сказывается на работе всей системы, что значительно уменьшает ее рабочий ресурс. Следует также помнить, что очень опасное явление – это невидимые утечки. Если подтекание имеет место, оно заметно, постепенно усиливается, то это небольшая беда. Гораздо хуже ситуация, когда в холодной время года температура теплоносителя высокая, на стыках образуются капли-утечки, они очень быстро уходят в атмосферу. Другими словами, убыль теплоносителя присутствует постоянно, но это не видно невооруженным глазом.

У новой системы отопления часто возникают различные подобные огрехи, они будут не страшны, если редуктор будет автоматически подпитывать систему. Такой блок способен:

1. Компенсировать микроутечки.
2. Выход воздуха из контура.
3. Монтаж и демонтаж радиаторов.

Если потребуется, то редуктор автоматической подпитки несложно закрыть, займет это по времени меньше минут.

Монтаж

Установка подпитки возможна после выполнения следующих действий:

• В обвязке находят место с наименьшим давлением. Обычно эта точка расположена около насосного узла.
• Для предотвращения смешения жидкостей покупают дополнительную арматуру.
• Для защиты от переполнения приобретают второй насос.

При выборе устройства следует ориентироваться на размер строения. Для маленьких квартир или домов достаточно простой подпитки с подачей или обраткой с небольшим адгезионным коэффициентом. Подобные приборы защищены от накипи, что увеличивает срок работы.

Монтаж выглядит следующим образом:

• В точку минимального давления обвязки ставят клапан.
• Для механических систем используют кран, который размещают между холодным водоснабжением и отоплением.
• После тестирования монтируют повышающий насос, если обнаружилось нагнетание выше нормы.
• Для защиты подпитки от воды ставят запорную арматуру.
• Подключают манометр.

О подключении подпитки

Идеальным местом для создания подпиточного узла является участок с минимальным давлением, желательно, в нижней точке. Подпитку делают на обратке, однако, чтобы в теплогенератор не поступала слишком холодная вода (это не очень хорошо для теплообменника работающего котла), редукционный клапан несколько удаляют от котла или даже располагают на трубе ГВС, если отопительное устройство двухконтурное. Чтобы иметь возможность обслуживать/ремонтировать узел автоматической подпитки и не отключать на это время отопление, его обвязывают с применением байпаса и отсекающих вентилей.

Автоматическая подпитка системы отопления — схема узла и клапана подпитки

Когда в отопительной системе срабатывают воздухоотводчики по причине выхода воздуха, объем теплоносителя непременно уменьшается. Также количество литров носителя тепла становится меньше по причине очистки фильтров от различных загрязнений. Помимо этого, изменения температурного режима, которые зависят от погоды за окном, завершаются увеличением или уменьшением потерь тепла здания. В итоге режим работы горелки теплоагрегата периодически меняется. Этот элемент котла то интенсивно подогревает воду, то функционирует в экономичном режиме.

С целью недопущения аварийных ситуаций в отопительной системе необходимо поддерживать постоянный объем жидкого теплоносителя и давление в соответствии с рекомендациями изготовителей котлов (согласно техпаспорту). Сделать это позволяет узел автоматической подпитки системы отопления.

Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной. После того, как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.

Чтобы не допустить попадания грязной воды в водопровод, за редукционным клапаном монтируют обратный клапан. Данный элемент либо встраивают в корпус редукционного клапана или используют как отдельную деталь.

Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы. Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.

Иногда его заменяют обычными сетчатыми фильтрами или фильтрами-грязевиками. Сетчатые фильтры, не имеющие прозрачной колбы, можно снабжать манометрами, что позволяет отслеживать давление теплоносителя перед ними и за данными изделиями (прочитайте: «Фильтр для системы отопления — принцип работы и установка»). Согласно показателям перепада давления определяют степень загрязнения фильтра.

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас (подробнее: «Что такое байпас в системе отопления и для чего он нужен – виды, правила установки»). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.

В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения. Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.

Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.

Особенности монтажа

Направление воды должно совпадать с направлением стрелки на корпусе устройства

Клапан ставится на трубе так, чтобы совпадало направление жидкости с курсом стрелки. Фильтровальная пробка направляется вниз, а винт настройки должен быть доступен к использованию. Циферблат манометра поворачивается, чтобы удобно было считывать значения.

Подмоточный материал используется рационально, чтобы излишки не попадали в просвет редуктора. Подпитка котла в виде клапана не должна зависеть от магистральных нагрузок (сжатие, кручение, изгиб, вибрация). Для этого ставятся дополнительные опоры или компенсаторы.

Несовпадение осей трубопроводов не должно быть больше 3 мм при длине 1 м. При большей протяженности добавляется по 1 мм на каждый погонный метр. Подпиточный контур присоединяется к трубопроводу недалеко от расширительного бака.

3 Правила выполнения подпитки

Её можно производить самостоятельно:

1. 1. Снизу котла есть вентиль, который необходимо открыть.
2. 2. Немного открутить клапан Маевского и ждать появления воды.
3. 3. Затем, вентиль под котлом закрывается.
4. 4. Если после запуска оборудования в насосе есть посторонние звуки, то его следует открыть и сбросить воздух.

Практически все конструкции предусматривают модуль автоматического воздухоотвода. Но он не способен удалить все пузырьки. Во время первого запуска системы следует очень медленно нагревать теплоноситель. Это необходимо, чтобы избежать всяческих поломок различных элементов от гидроударов. Не рекомендуется запускать котёл на всю мощность.

Особенно это касается протяжённых схем. Они имеют большое тепловое расширение и высокую степень деформации. Из-за нагрева на некоторых участках появляется напряжение.

Жидкость способна значительно усилить силу удара. Зачастую разрушение происходит на изгибах. В некоторых случаях трубы могут сорваться с крепежей.

Способы заполнения

Запуск системы многоквартирного дома

Порядок действий для дома нижнего розлива будет таким:

1. При перекрытой домовой задвижке на подаче открываем сброс на подающем трубопроводе. Сброс на обратке закрыт.
2. МЕДЛЕННО открываем задвижку на обратном трубопроводе. Если сделать это быстро, есть вероятность гидроудара с самыми неприятными последствиями, вплоть до отрыва радиаторов.
3. Ждем, пока из сброса не пойдет вода без воздуха.
4. Перекрываем сброс и открываем задвижку на подаче.
5. Стравливаем воздух из контуров подъездного отопления, служебных помещений и так далее — словом, везде, куда есть доступ.

Верхний розлив сильно упрощает запуск отопления.

Запуск гравитационной открытой системы отопления

Вы ждете сложностей? Их не предвидится: достаточно просто вылить несколько ведер воды в открытый расширительный бак. Вода должна показаться на его дне. Не пытайтесь заполнить его с запасом, чтобы реже подливать теплоноситель: при нагреве вода увеличится в объеме и польется на пол чердака.

Разумеется, если контур отопления собран своими руками и заполняется впервые, стоит пройти и просмотреть все резьбовые и сварные соединения на предмет течей.

Запуск закрытой системы отопления

Чем отличается закрытая система с принудительной циркуляцией с точки зрения ее заполнения теплоносителем?

1. Для работы котла и циркуляционного насоса необходимо избыточное давление. Обычно его рекомендованное значение — 1,5 кгс/см2.
2. Перед запуском в штатном режиме рекомендуется опрессовать систему отопления в полтора раза большим давлением. Эта операция особенно важна для систем с водяным теплым полом: он будет похоронен в стяжке, где ремонтные работы… скажем так, затруднены.

Как создать в контуре необходимое давление?

При наличии в доме центрального водоснабжения проблема решается предельно просто: для опрессовки система заполняется через перемычку с водопроводом при непрерывном контроле давления по манометру. После опрессовки и проверки на предмет течей лишняя вода сбрасывается через любой вентиль или воздушник.

В водопроводе давление обычно не меньше 3 кгс/см. Это явно больше давления опрессовки системы отопления, не говоря уж о рабочем давлении.

Как заполнить систему отопления водой в том случае, если источник воды — колодец или речка? Или в том случае, когда система заполняется этиленгликолем или другим незамерзающим теплоносителем?

Штатно в таких случаях используется специальный насос для заполнения системы отопления и опрессовки — ручной или электрический. Он подключается к контуру через вентиль; после того, как необходимое избыточное давление создано, вентиль перекрывается.

На фото — ручной опрессовочный насос.

Можно ли обойтись без насоса?

Вспомним: 1,5 атмосферы избыточного давления соответствуют 15 метрам водяного столба. Очевидное и простейшее решение — подключить к сбросному вентилю обычный армированный садовый шланг, поднять его второй конец на полтора десятка метров  и залить его водой через воронку. Этот вариант легко реализовать в том случае, если дом стоит на склоне или рядом есть высокие деревья.

Наконец, проблему может решить расширительный бак. Его основная функция — вмещать избыточный теплоноситель при его расширении. Вода ведь практически несжимаема, а армированные пластиковые или металлические трубы не очень-то эластичны.

Мембранный расширительный бак представляет собой емкость, которая разделена резиновой эластичной перегородкой на две части. Одна из них предназначена для теплоносителя, вторая вмещает воздух. Все баки комплектуются ниппелем, позволяющим отрегулировать давление в нем, стравив избыток воздуха или накачав его обыкновенным велосипедным насосом.

Решение будет несложным:

• Стравливаем воздух из бака, отвернув ниппель. Расширительные бачки поставляются с избыточным давлением как раз в 1,5 атмосферы.
• Заполняем систему водой. Бак монтируется резьбой для подключения вверх, поэтому преодолеть упругость мембраны теплоносителю поможет собственный вес.

Чтобы создать нужное давление в расширительном бачке, нужен обычный велосипедный насос.

Цена расширительного бака большого объема сравнительно велика, однако мы ничего не теряем: он в любом случае необходим для нормальной работы закрытой системы отопления.

Растет давление в системе отопления в настенном котле

Наличие стабильного рабочего давления в системе отопления (1 — 2 бара) — залог безопасной работы двухконтурного газового котла. Котел не запустится, если системное давление будет менее 0,6 бар, при более 3 бар происходит аварийный сброс воды.

1. Причины по которым давление в двухконтурном газовом котле может постепенно, но постоянно расти две:

• не держит кран подпитки (вероятнее всего);
• неисправен вторичный теплообменник.

Обычно это происходит так: давление медленно растет (иногда вы можете этого не заметить и уехать на несколько дней) до срабатывания предохранительного клапана (обычно на уровне 3 бара). И так несколько раз, по циклу. В результате залит пол в кухне, испорчена мебель и настроение.

Система отопления автономна (не соединена с водопроводом). Это по сути замкнутый контур который может подогреваться газовой горелкой. Но для заполнения этого контура отопления водой есть кран подпитки, и если он пропускает, то вода из водопровода будет подтекать в систему отопления (повышая там давление).

Ну и второй (маловероятный) вариант — во вторичном теплообменнике трубы водоснабжения и отопления расположены рядом, буквально через тонкую стенку. И если там образовался свищ, то возможно подтекание из системы водоснабжения в систему отопления (до выравнивания давлении). И если в водопроводе холодной воды давление больше 3 бар, такое же давление со временем будет в системе отопления. Что приведет к срабатыванию аварийного клапана (и сбросу части воды).
