Что такое фотореле для уличного освещения

Материалы

Сложность и стоимость установки опор освещения зависят не в последнюю очередь и от материала конструкции. На сегодняшний день при изготовлении используют следующие материалы:

• Железобетон. Такие опоры состоят из бетона и железной арматуры. Они довольно прочные и широко распространенные благодаря своей невысокой (по сравнению с другими) стоимости;
• Металл (а именно сталь). Данные опоры изготавливаются из высокопрочных листов. По своим качествам намного превосходят своих железобетонных собратьев. Они легче, долговечнее, проще при монтаже и эстетичнее;
• Дерево (одни из самых дешевых). И это, наряду с высокой экологичностью, их главное достоинство. Сейчас деревянные опоры встречаются крайне редко (в основном для украшения тематических мест). Минусами являются высокая пожароопасность, недолговечность;
• Композит. Современный материал. Благодаря применению высоких технологий смешиваются различные виды компонентов, и в результате получается материал, по своим качествам превосходящий все существующие. Композитные опоры отличаются легкостью, долгим сроком службы, пожаро и электробезопасностью, простотой транспортировки и монтажа.

Выбираем модель фотосенсора с учётом технических характеристик

Технические характеристики часто указываются прямо на корпусе фотореле

При покупке обратите внимание на:

• Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
• Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
• Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
• Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
• Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
• Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Технические параметры

Самый главный критерий при выборе – напряжение питания.

Важные технические параметры:

• конструкция и степень защиты;
• возможность работать при осадках;
• уровень защищенности от пыли и засорения посторонними предметами;
• способность поддерживать температуру;
• светочувствительность, возможность ее регулировки.

Оборудование, поставляемое из заграницы, разработано для стандартного напряжения конкретной страны: 110 или 127 вольт. Такие датчики освещенности не могут работать от сети 220 или 380 вольт.

Эксплуатационные характеристики

При покупке необходимо ориентироваться на вид лампы и место установки.

Лампочки в светильниках бывают:

• накаливания (нагрузка активная);
• люминесцентные, светодиодные (нагрузка реактивная);
• ртутные, натриевые (требуется дополнительный контур, защищающий от колебаний пускового тока).

Модели со встроенным фотоэлементом разработаны для установки вне помещений. Они герметичные, степенью защит от IP 65, рабочая температура от -25 до +40оС. Оборудование с выносным датчиком покупают, если есть возможность размещения в щитке. При таком варианте достаточно степени защиты до IP 44.

Мощность нагрузки учитывается при необходимости подключить к одному фотодатчику несколько светильников. Выключатель будет служить дольше, если его мощность на 20% больше суммарной мощности осветительного оборудования.

Стандартный диапазон освещенности 2 – 50 Лк. Не стоит покупать оборудование без регулировки этого параметра. Исключение – подключение к одному светодиодному прожектору и отсутствие жестких требований по экономии электроэнергии.

Немаловажен так же вес и размер фотодатчика. Самые большие модели со встроенным трансформатором. Немало места занимает пускатель. При выборе устройства с отдельным датчиком учитывается наличие в щитке свободного пространства.

Если на участке один или два фонаря, вполне подойдет нерегулируемое реле, к которому светильники подключаются напрямую. При наличии большого количества светильников, подключенных параллельно, выключатель не сможет выдерживать проходящий через него электрический ток. Следует купить модель, оснащенную магнитным пускателем.

Возможности

Функциональность сумеречного выключателя зависит от его типа:

• для управления линией светодиодных прожекторов следует купить модель с силовыми переключателями, передающими команду, и сенсором движения;
• для большого загородного участка или многоквартирного городского дома подойдет фотореле с регулятором порога, позволяющим устанавливать показатели в зависимости от времени года;
• для промышленного помещение или склада нужно приобрести модель с выносным фотоэлементом;

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

1. Подсчет расхода материалов.
2. Выбор осветительных приборов и метода их установки.
3. Определение способа прокладки электропроводки.
4. Подготовка рабочего пространства.
5. Укладка проводов.
6. Установка опорных конструкций.
7. Подключение освещения улицы.
8. Монтаж контролирующих и регулирующих приборов.

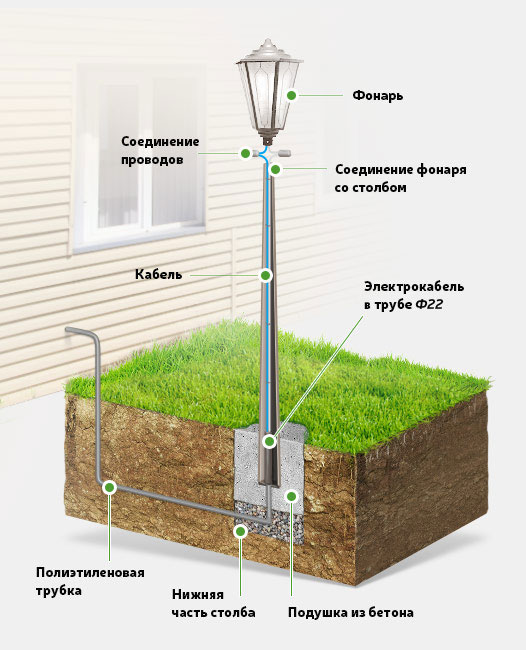

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности.
При организации проводки следует учитывать такие обстоятельства:

1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
3. Светильники следует установить так, чтобы они не ослепляли соседей.
4. Современным требованиям отвечают только медные провода.
5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
7. Все светильники следует заземлить.

Области рационального применения фотореле

Типовые ситуации, в которых требуется присутствие данного устройства:

• Когда включение и выключение цепи производится при помощи сигнала малой мощности;
• Когда несколько цепей должны управляться одним сигналом.

Эффективность применения фотореле обуславливается также и их универсальностью (помимо стандартной аппаратуры контроля можно использовать компьютеры или ноутбуки). Это позволяет реализовывать также и логические управляющие команды типа «если…то…».

Рассмотрим использование фотореле для уличного освещения. Технология их применения основана на использовании триггерных FEТ-переключателей.

Блок-схема фотореле с FET-переключателем

В приведенной блок-схеме используется серия К МДП-транзисторов.  В отличие от твердотельных реле, схема управляет фотодиодами напрямую. Это обеспечивает гораздо более высокие скорости переключения, поскольку время отключения питания при включении светодиода некритично. Из-за отсутствия механических составляющих поддерживается высокая компактность устройства, однако физический изоляционный барьер здесь отсутствует, а потому необходимо использовать только низковольтный управляющий сигнал.

Поскольку фотореле является альтернативой уже существующей панели дистанционного управления освещением, то прежде всего стоит подумать — а так ли уж необходима подобная замена. Если существующая система полностью соответствует электрическим нормам, то перед нагрузкой достаточно просто добавить релейную панель, и полный контроль за осветительной цепью будет обеспечен. В небольшом корпусе может быть размещено до 64 фотореле вместе с источником низкого напряжения, а рядом можно расположить панель выключателя.  Чем меньше число цепей, тем более экономичным становится применение релейной панели.

Фотореле можно использовать для управления однополюсными цепями 127/220 В переменного тока и двухполюсными (208…240 В) цепями переменного тока. Релейные панели наиболее экономичны при управлении меньшими нагрузками, но имеют один недостаток — они рассчитаны на ограниченное количество циклов включения/ выключения: от 20000 до 50000 (при нормальных обстоятельствах этого хватит примерно на 5 лет).

Общий вид блочной компоновки фотореле для уличного освещения и монтажная схема приведены на следующих рисунках.

Некоторые нюансы имеются в использовании фотореле совместно с датчиками движения.  Как правило, уличные фонари включаются на всю ночь. Но в ночное время уличные фонари не нужны, если нет движения. Поэтому всё чаще используют схемы, которые включают уличные фонари только при перемещения транспортного средства и некоторое время после него. Используется микроконтроллер AVR 8051 и несколько пар (чем больше, тем лучше) инфракрасных (ИК) датчиков.

Подключение релейной панели управления освещением

Предлагаемая система состоит из микроконтроллера Atmega8, LDR, PIR-датчика и RTC. Эта система управляет уличным освещением, используя светозависимый резистор и ИК-датчик.

Уличные фонари включаются в зависимости от интенсивности светового потока, который воспринимается на LDR. Если такая интенсивность на фоторезисторах низкая, значение их сопротивления — высокое. С уменьшением общей освещённости это значение увеличивается, и, таким образом, определяет, когда уличные фонари должны включиться.

Ночью движение транспорта минимально. Это обстоятельство можно использовать для настройки контроллера. По наступлении пикового времени, когда трафика нет, фотореле отключит наружное освещение. При появлении единичного транспортного средства ИК-датчик подаст управляющий сигнал микроконтроллеру. Тот на 2…3 минуты включит освещение, после чего автоматически его выключит.

Блочная компоновка фотореле

Схема включения фотореле для управления наружным освещением

Установка датчиков движения

Монтажная схема управления движением на базе фотореле

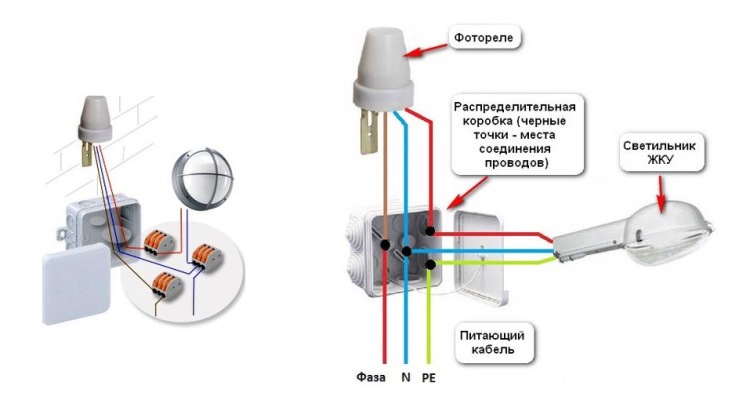

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Полезные советы

Чтобы правильно провести установку наружного освещения, необходимо позаботиться в первую очередь о безопасности сети. Поэтому несколько рекомендаций.

1. Лучше всего разделить наружное освещение на контуры. К примеру, только аллеи, отдельно детская площадка, автостоянка, территория вокруг дома.
2. На каждый контур устанавливается дифференциальная защита. Это автоматы (10-16 А на освещение, 20 А на розетки).
3. Рекомендуется использовать для освещения загородного участка светильники со встроенным детектором движения. Осветительные приборы будут включаться при движении человека, к примеру, по аллее, и тут же выключаться, когда он пройдет мимо. Экономия ощутимая.
4. На широкие аллеи и площадки большой площади лучше всего устанавливать мощные светильники.
5. Для небольших площадок и коротких аллей используйте источники света, направленные вниз.

Обзор популярных моделей и критерии выбора

Среди датчиков освещения уличных пользуются спросом российские и китайские производители. Популярные модели:

• Фотореле ФР-601 от IEK (Китай) – прибор со встроенным фотоэлементом. Пластиковый корпус, степень защиты IP44. Работает с напряжением 220 В, максимальным током 10 А, нагрузкой 2,2 кВт. Порог срабатывания 5-50 Лк. Рабочая температура -25+45°.
• Фотореле ФР-7Н (Россия) – оборудование имеет выносной датчик и кабель длиной 1,5 м. Крепится на DIN-рейку. Номинальное напряжение 220 В, ток 5 А. Диапазон освещенности 10-50 Лк, время срабатывания 15 с.
• Сумеречное реле Zamel WZM-01/S1 (Польша) – устройство монтируется на DIN-рейку. Оно рассчитано на напряжение 230 В, нагрузку в 4 кВт, ток 16 А. Класс защиты корпуса IP20.
• PS-3 EKF (Россия) – изделие рассчитано на номинальное напряжение 240 В, ток 20 А, нагрузку 4,4 кВт. Сумеречный порог 5-50 Лк. Степень защиты IP44.

ФР-601 от IEK PS-3 EKF Zamel WZM-01S1 ФР-7Н

Чтобы выбрать датчик освещенности, изучают технические параметры прибора. Также потребуется рассчитать мощность нагрузки и определить место установки. Эти факторы влияют на тип сумеречного выключателя. К основным критериям выбора относятся:

• технические параметры;
• возможность выполнения индивидуальных настроек предела срабатывания;
• наличие дополнительных сенсоров;
• место размещения фотореле.

Особенности функционирования

Фотореле функционирует ночью благодаря встроенному фотоэлементу. Через него анализируется уровень света вне помещения и, если данные соответствуют запросу, включается свет. Днём – это изолятор, который не проводит сквозь себя свет, а вечером – отличный проводник.

Фотореле в разбореИсточник econix.com

Схема прибора довольно проста и без проблем вмещается в маленький корпус, через который проходят проводники, подключаемые к электросети здания. Через них также реализуется активация устройства в зависимости от установленных настроек освещённости улицы. Фотореле применяют для различных задач, в том числе и в частном пользовании, но чаще всего, его главное предназначение – создавать уличную освещённость вечером и ночью.

Практически все устройства сейчас оснащены точечным регулятором, благодаря которому можно выставить необходимые значения для активации освещения. Он нужен для наиболее точной регулировки и выводится на корпус, что сильно упрощает его применение. Снизив значение на регуляторе до минимального, фотореле будет активироваться только глубокой ночью, а при максимальном – в конце дня, когда заходит солнце. Оптимальным значением будет среднее, но для правильной работы, как правило, настраивают несколько параметров:

• Мощность аппарата. Рекомендуемый диапазон – от 1 до 4 КВт;
• Масштаб чувствительности. Выставляется в пределах от 4 до 40 Люкс, в зависимости от нужной площади освещённости.

Схема значения люкс в зависимости от площади и высоты освещенияИсточник vdome.club

Нагрузка на электросеть не должна быть более 10 А для бесперебойного функционирования.

Фотореле также имеют отличия, которые заключены, в основном, в положении фотоэлемента внутри корпуса аппарата:

Внешний датчик.

Это стандартный вид фотореле с подключённым внутри фотоэлементом и таймером для активации. Подключается стандартно по обычной электрической схеме. Таймер зачастую используется как отдельный способ активации устройства. С его помощью без труда выставляются временные значения для активации и отключения аппарата. Результатом его настройки станет активация освещённости на улице только в заданное время, что в целом позволяет снизить расходы на электроэнергию.

Внутренний датчик аппаратаИсточник tehznatok.com

Пошаговая инструкция подключения

Перед началом проведения каких-либо работ, необходимо ознакомиться с сопутствующей технической документацией, поскольку там должна быть приведена схема подключения приспособления. Это является важным условием, так как особенности данного процесса зависят от разновидности датчика, его возможностей и наличия дополнительных элементов.

Универсальных схем, которые одинаково подходили бы для всех устройств подобного типа, не существует.

Однако, фактически во всех случаях, выводы реле представляют собой 3 провода, обладающие разной цветовой маркировкой, она соответствует следующим обозначениям:

1. Черный проводник является фазой.
2. Зеленый проводник является нулем.
3. Красный проводник является фазой, которая коммутируется на источник освещения.

Рекомендуется придерживаться следующей инструкции, которая поможет правильно подключить датчик:

1. Предварительно нужно установить на стене распределитель, в котором будет осуществляться соединение проводников.
2. Подключить устройство в соответствии со схемой, которая изображена на нем самом или в технической документации, которая шла в комплекте с прибором. Для крепежа потребуется использовать специальный кронштейн, который монтируется в место, где на датчик будут попадать прямые солнечные лучи.
3. Произвести коррекцию системы можно при помощи регулятора, это поможет настроить его реакцию на изменения условий освещенности.
4. Монтаж самого регулятора осуществляется на внешней части устройства, обычно ему соответствуют следующие технические характеристики: чувствительный диапазон равен 5-10 Люкс; мощность равна 1-3 кВт, а параметры максимально допустимого тока 10А.
5. Если приспособление было установлено внутри электрощита, куда не имеют доступа солнечные лучи, а также обладает довольно сложной конструкцией, то сам датчик и переключатель монтируются по отдельности, соединить оба элемента необходимо с помощью специальных кабелей.

Также, рекомендуется учесть следующие советы по установке, которые могут помочь в процессе монтажа:

1. Если имеется внешний фотоэлемент, то его необходимо расположить таким образом, чтобы избежать прямого попадания света от подключаемого светильника, иначе устройство не будет правильно функционировать.
2. Для осуществления проверки правильности подключения системы, потребуется подсоединение пускателя к электросети, это поможет убедиться, срабатывает ли фонарь.

Уличный светильник из веревки.

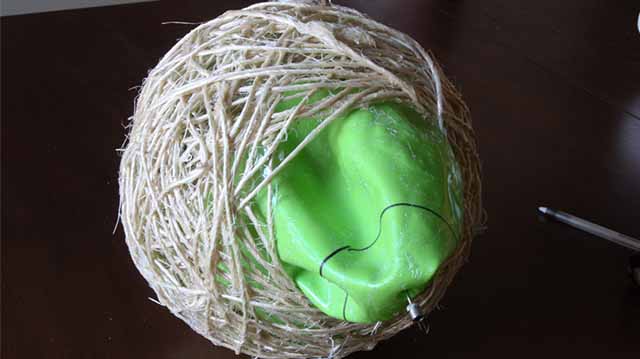

Украсить обычный уличный светильник может стильный круглый абажур из джутовой веревки.

Веревку хорошо увлажняем клеем ПВА, погружая ее в ванночку с клеем, затем обматываем ею мячик.

Даем высохнуть и сдуваем мяч.

Окрашиваем абажур краской.

Стандартный уличный светильник на солнечных батареях поднимаем на нужную высоту с помощью металлической трубы.

Устанавливаем на светильник абажуры. Когда поднимутся цветы на клумбе, наши светильники будут выглядеть очень мило.

Или можно позаботиться о красивой опоре для нашего светильника.

Вы можете сделать замечательные уличные светильники за 5 минут из обычных банок и даже без светодиодной ленты — просто используя светящуюся краску.

Сегодня почти любой строительный магазин способен предложить красивый и качественный уличный фонарь на любой вкус и кошелек, который сможет отлично украсить дизайн загородного дома. Тем не менее далеко не всегда стоимость качественной продукции способна удовлетворить покупателя, а приобретать дешевый вариант сомнительно. Исходя из этого, многие собственники домов предпочитают своими руками собрать необходимый элемент, убив тем самым двух зайцев – выходит недорого и качество на высоте (все-таки для себя делаешь).

В статье мы расскажем про особенности самостоятельного изготовления и сборки светильников для частного дома. Также в материале будут представлены фото готовых решений от мастеров в качестве примеров.

Монтаж светильников

Монтаж светильников заключается в его укреплении и подсоединении проводов к питающей линии. Светильники массой до 10 кг навешиваются на крюк или шпильку с помощью кольца или скобы. Во взрывоопасных помещениях корпус светильника навинчивается на стальную трубу с помощью резьбы (с подмоткой на нее пеньки, смазанной олифой, суриком или белилами для герметизации соединения).

Рис. 54. Установка светильников на ограждении мостика (а) и на металлической ферме (б):

1 — кабели на лотке; 2 — штепсельный разъем; 3 — ПРА; 4 — ограждение мостика: 5 — кронштейн; 6 — светильник; 7 — подвеска К475; 8 — ферма; 9 — шинопровод ШОС.

При расположении светильника на стене, колонне и ферме его крепят с помощью кронштейнов заводского изготовления (рис. 54, а). Кронштейны снабжены штепсельным разъемом, розетка которого подсоединена к сети. На металлических и железобетонных фермах светильники крепятся трубчатыми кронштейнами с вылетом 630 мм и подвесом различной длины с резьбой 3/4 (рис. 54,6).

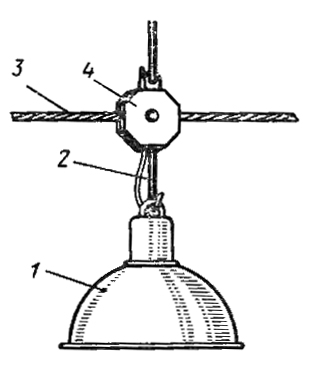

Рис. 55. Крепление светильника к тросовому проводу:

1 — светильник; 2 — крюк Для подвеса; 3 — тросовый провод; 4 — ответвительная коробка У245.

При монтаже проводок на тросах светильники крепят с помощью крюка с ответвительной коробкой (рис. 55). Светильники наружного освещения подвешивают с помощью крюка или резьбы на кронштейнах из труб с вылетом до 3 м.

Корпусы светильников при открытой проводке заземляют с помощью гибких перемычек между нулевым проводом и заземляющим контактом светильника, а при прокладке защищенных изолированных проводов, кабелей, в трубах, введенных в корпус светильника,—соединением корпуса светильника с нулевым проводом непосредственно в светильнике (рис. 56).

Рис. 56. Заземление арматуры светильников при открытой прокладке проводов в сетях с заземленной нейтралью (а), через стальную трубу (б), путем присоединения к нулевому проводу сети (в):

1 — фазный провод; 2 — заземляющий проводник; 3 — нулевой провод; 4 — винт заземления; 5 — стальная труба.

Установка уличного светильника

Теперь можно приступить к монтажу закладной для установки светильников.

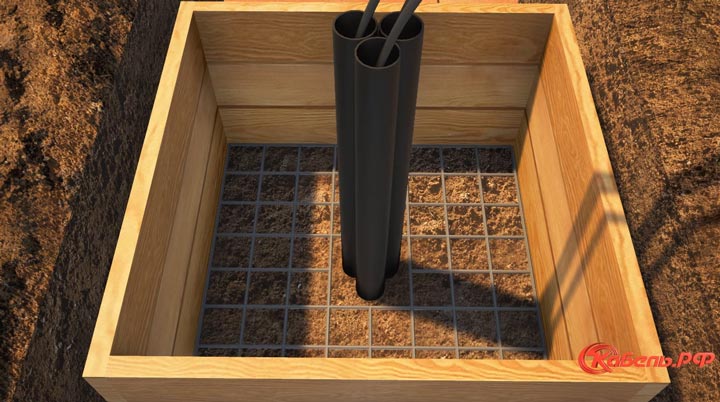

Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.

Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.

Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:

После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.

Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.

Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.

Далее закрепляете нижний диск на небольшой слой цементного раствора.

При этом обязательно контролируйте строительным уровнем горизонт установки.

Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.

Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.

К нему приваривается арматура.

В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.

Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.

Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.

Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.

Перфоратором высверливаете отверстия нужной глубины.

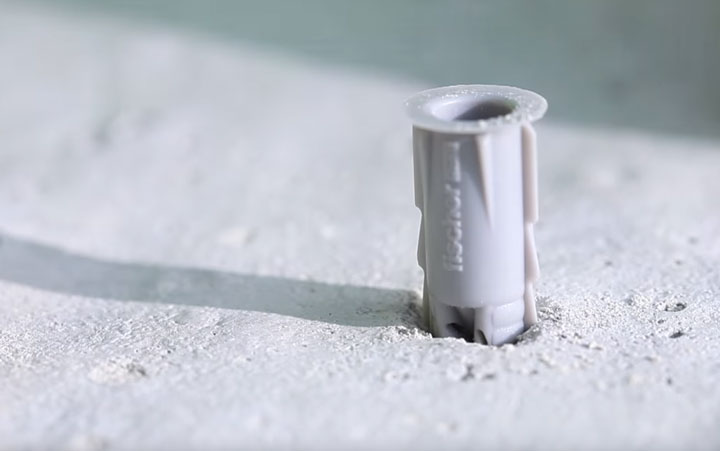

Вставляете и забиваете в них дюбель.

После чего прочно притягиваете основание фонаря к бетонной площадке.

Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.

Соединение можно выполнить любым удобным способом.

Самый простой — это применение клеммников Ваго.

Самое главное — надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.

После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.

Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.

Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать.

Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.
