Как подключить терморегулятор теплого пола

Что собой представляет терморегулятор

Терморегулятор или термостат совмещает в себе два прибора.

Первый с определенной периодичностью измеряет температуру внутри помещения и фиксирует эти данные. Второе устройство регулирует работу обогревателя.

Внутренняя электроника или механизмы (в зависимости от конструкции и особенностей определенной модели) координирует работу двух агрегатов. Терморегулятор делает замеры температуры и если они выше установленного режима, на обогреватель передается сигнал о прекращении работы. Далее температура измеряется в прежнем режиме и как только она опустится ниже желаемой, отопительный прибор вновь включается.

Таким образом, подключение инфракрасного бытового обогревателя через терморегулятор позволяет постоянно поддерживать в помещении нужную температуру.

Виды и характеристики терморегуляторов

• Механические. Обладают скудным функционалом, позволяют установить лишь температуру, которая должна поддерживаться внутри помещения. На переднюю панель термостата также может быть выведен индикатор работы и кнопка включения. Этот прибор измеряет температуру довольно приблизительно, но этого вполне достаточно для создания комфорта в жилых помещениях.
• Электронные. Оснащаются дисплеем, на котором можно выставить довольно точные показатели температуры, установить график изменения температурного режима в ночное время, отрегулировать работу системы отопления на неделю или даже месяц. Некоторые модели управляются дистанционно, в том числе при помощи мобильных телефонов.

На заметку! Главное отличие механических и электронных термостатов в их стоимости. Первые стоят намного дешевле, хотя так же эффективно справляются со своей задачей. Тем более, что независимо от выбранной модели любой термостат только лишь регулирует включение и выключение отопительных приборов методом контроля температуры внутри помещения.

Подключение с терморегулятором

Обычно домовладельцы, которые монтируют у себя дома систему обогрева пола, устанавливают дополнительные терморегуляторы, представляющие собой простейшую управляющую автоматику.

Благодаря такому устройству удается не только поддерживать в помещении оптимальный климат, но и увеличивать или уменьшать интенсивность нагрева. Отдельные модели терморегуляторов имеют встроенные датчики, которые постоянно следят за температурой в помещении, при необходимости отключая или включая обогрев.

Терморегулятор поможет сэкономить электроэнергию

Домовладельцу потребуется определиться с расположением основного или вспомогательного терморегулятора. Устанавливают его обычно на высоте 100−150 см от пола, защищая оборудование от воздействия восходящих нагретых потоков воздуха. Последнее необходимо для максимально точных замеров и правильного управления обогревом пола.

Терморегуляторы могут выполняться в 2 вариантах: электронные и механические. Первые позволяют хозяину устанавливать заданную температуру и программировать режим работы обогрева, отключая всю систему, когда дома никого нет, и включая оборудование приблизительно за полчаса до возвращения владельцв. Механические терморегуляторы отличаются простотой конструкции и позволяют устанавливать нужную температуру, при которой будет включаться нагрев помещения.

Используемый терморегулятор может запитываться от щитка или розетки. Предпочтение следует отдавать модификациям, которые получают электричество от электрощитка, но их установка возможна в тех случаях, когда ремонт в доме еще не завершен, можно проштробить стены и незаметно уложить питающий кабель. Дополнительно рекомендуется подключать к терморегулятору выключатель, срабатывающий при перегреве, поломках автоматики и коротких замыканиях. Мощность защиты выбирается в зависимости от типа регулятора и вида оборудования.

Стандартные терморегуляторы подключаются следующим образом:

• в первую клемму подключают фазу сети;
• вторая клемма — заземление;
• третий и четвертый выход — жилы нагревательных элементов;
• на пятую клемму устанавливают таймер автоматики;
• к шестой и седьмой подключают температурные датчики.

Это стандартная схема подключения теплых полов, которой придерживается сегодня большинство производителей управляющей автоматики. При выборе таких регуляторов необходимо изучить инструкцию, где будет подробно описан монтаж устройства к теплому электрическому полу, функциональные возможности, поддерживаемые дополнительные блоки и датчики.

Подключив терморегулятор к нагреву, можно выполнять пробный пуск с последующей корректировкой установленной температуры в помещении.

В этом видео вы узнаете, как подключить теплый пол:

Принцип работы

Чаще всего термодатчики работают циклично, и при этом наблюдается замыкание-размыкание электроцепи. При увеличении температуры сопротивление внутреннего датчика термостата падает. Как только достигается заданный параметр, прибор срабатывает и отключает цепь. Во время снижения температуры возникает обратный процесс — сопротивление возрастает, и в результате термостат включает электроцепь.

С помощью термодатчика можно легко управлять микроклиматом в помещении. Достаточно лишь установить желаемую температуру в квартире, после чего прибор все сделает самостоятельно. Сейчас на рынке появились инфракрасные теплые полы, которые способны нагревать не только воздух, но и окружающие предметы. Чтобы система работала в автоматическом режиме, к ней необходимо подключить термостат.

В этом видео вы узнаете, как подключить терморегулятор:

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

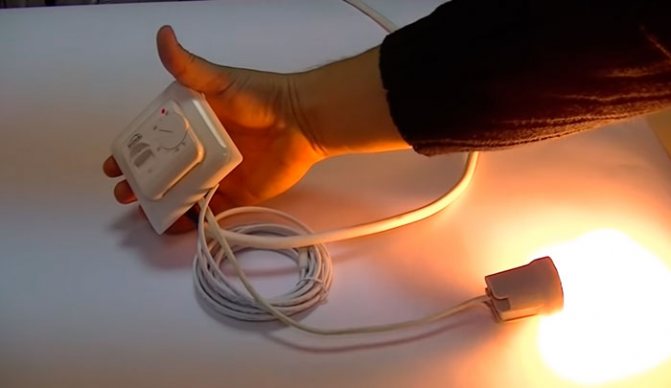

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

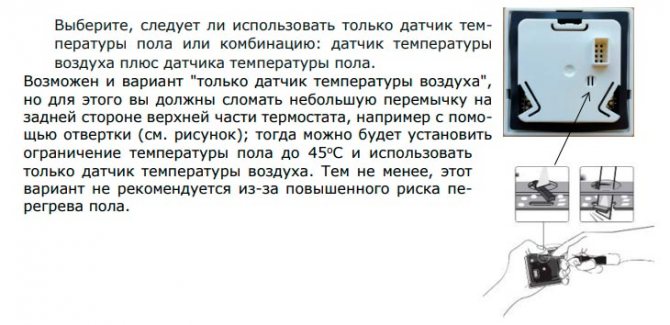

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Распространенные ошибки при подключении

Типовые схемы могут немного отличаться, в зависимости от модели и вида термостата. Чтобы не допустить ошибку в процессе монтажа, на корпусной части прибора прописан каждый контакт.

Небольшие отличия в подключении могут диктоваться особенностями кабелей нагревательной системы. По строению и числу жил они бывают одножильными и двужильными, что и создает нюансы при подключении.

Кабель на две жилы под своей оболочкой имеет пару токоведущих проводников. Такой вид считается более удобным, чем с одной жилой, потому что к терморегулятору он подсоединяется с одного конца.

Схема подключения выглядит так: в двужильном кабеле имеется три провода. По коричневому и синему проводам проходит ток, желто-зеленый выполняет роль заземления. К контакту подводят провода коричневого и синего оттенков, зеленый пускают на «землю».

Посмотрим, как выполняется подключение одножильного кабеля системы теплого пола к терморегулятору. В этом случае проводником тока считается белый провод. Второй (зеленый) используется для устройства заземления.

Схема подключения одножильного кабеля теплого пола к терморегулятору следующая: на два соседних контакта термостата подводятся проводки белого цвета – два кончика одножильного кабеля. На третий выводится заземляющий провод зеленого цвета.

Вы убедились, что подключить терморегулятор легко. Схемы простейшие, особых навыков не требуют. Следует точно действовать по рекомендациям изготовителя и соблюдать во время работы требования правил безопасности в работе с электрооборудованием. Основное условие, которое должно строго соблюдаться – отключение перед подсоединением автоматического выключателя.

1 Устройство и назначение

style=»display:block»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Итак, мы затронули тему терморегуляторов. Терморегулятор это устройство для инфракрасного обогревателя. Штука довольно тривиальная.

Это всего лишь специальный переключатель и своего рода автоматика. Задача терморегулятора очень проста, он должен отслеживать температуру внутри помещения, составлять что-то типа графика и в необходимый момент подавать или блокировать поток электричества к приборам.

Как видите, ничего сложного тут нет. Казалось бы, зачем человеку понадобиться купить терморегуляторы для инфракрасных обогревателей, ведь это дополнительные траты, а обогреватель и сам по себе может обойтись не так уж и дешево.

Естественно, если речь идет о квартире, где человек планирует использовать мобильные переносные обогреватели, да еще и применять их точечно, никакие терморегуляторы особенно и не нужны. По крайней мере, без них можно обойтись.

Но что делать, если вы собрались использовать весь потенциал инфракрасных излучателей и смонтировали их хотя бы несколько штук. Например, по одному на стене в каждой комнате. Это только кажется, что нажать 2-3 выключателя – плевое дело.

Виды терморегуляторов

На самом деле уже к концу второй недели вам это ужасно надоест. А вот настенные инфракрасные обогреватели с терморегулятором – это уже совсем другой разговор. С ними процесс контроля за температурным режимом в вашем доме, превращается в простейший алгоритм коротких действий, а по времени занимает всего несколько секунд. Схема к таким терморегуляторам должна идти в наборе.

А ведь есть еще и другой важный момент. Некоторые инфракрасные обогреватели не всегда оборудованы удобной системой контроля. Например, не все агрегаты такого типа можно тонко настраивать, автоматикой оборудованы и того меньше, особенно если они задуманы для монтажа в крупных помещениях.

Производителей можно понять, ведь монтаж автоматики непосредственно внутри излучателя повышает цену, да и не всегда она сможет полностью верно выполнять свои задачи. В то время как терморегулятор все эти проблемы решает. Он отслеживает температуру в комнате или во всем доме, затем анализирует данные и действует согласно настройкам. Схема в таких устройствах очень сложная и не каждому понятна, хотя если разобраться, то все исправимо.

Если температура опустилась достаточно низко, обогреватели запускаются. Как только она превысит установленную грань – обогреватели тут же отключатся. А это, между прочим, и электричество экономит.

Что еще интересно, продвинутые системы автоматики предварительно подключают к реле с небольшим инвертором. То есть уже на сам терморегулятор подается стабильное напряжение без скачков.

Так выглядит терморегулятор для инфракрасного отопительного прибора

Для обитателей загородных домов, где центральная сеть не всегда отличается стабильностью, это станет настоящим подарком. Ведь существенно уменьшается вероятность перегорания приборов. А инфракрасные обогреватели, стоит заметить, к скачкам напряжения в сети довольно чувствительны.

Детали устройства регулятора температуры своими руками

В роли датчика температуры обычно выступает терморезистор – элемент, электрическое сопротивление которого меняется в зависимости от температуры. Используют и полупроводниковые элементы – транзисторы и диоды, на характеристики которых температура также оказывает влияние: при нагреве увеличивается ток коллектора (у транзисторов), при этом наблюдается смещение рабочей точки и транзистор перестает работать, не реагируя на входной сигнал.

Между тем промышленность давно освоила выпуск недорогих термодатчиков, калибровка которых осуществляется в процессе изготовления.

К таковым относится прибор марки LM335 от компании National Semiconductor, которым мы и рекомендуем воспользоваться. Стоимость этого аналогового термодатчика составляет всего 1 доллар.

«Тройка» на первой позиции цифрового ряда в маркировке означает, что прибор ориентирован на применение в бытовой технике. Модификации LM235 и LM135 предназначены для использования, соответственно, в промышленности и в военной сфере.

Имея в своем составе 16 транзисторов, этот датчик работает как стабилитрон. При этом его напряжение стабилизации зависит от температуры.

Зависимость следующая: на каждый градус по абсолютной шкале (по Кельвину) приходится 0,01 В напряжения, то есть при нуле по Цельсию (273 по Кельвину) напряжение стабилизации на выходе составит 2,73 В. Производитель калибрует датчик по температуре в 25С (298К). Рабочий диапазон лежит в пределах от -40 до +100 градусов Цельсия.

Его можно рассчитать, используя несложную формулу:

V = (273 + T) x 0.01,

Где Т – интересующая пользователя температура по шкале Цельсия.

Помимо термодатчика нам понадобится компаратор (подойдет марки LM311 от того же производителя), потенциометр для формирования эталонного напряжения (настройка требуемой температуры), выходное устройство для подключения нагрузки (реле), индикаторы и блок питания.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.  Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

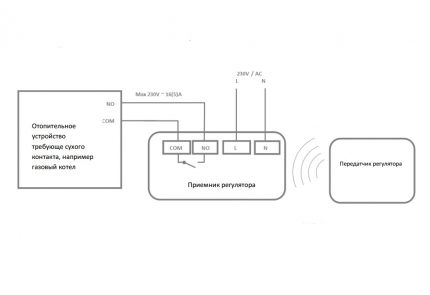

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
2. При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

Схема установки терморегулятора

1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
2. Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого термостата или делают разметку для крепления накладного. Снимают переднюю панель и крепят регулятор на место.
4. Сопоставляют допускаемую коммутируемую мощность контактов терморегулятора с мощностью греющего кабеля или инфракрасного пола. Если она меньше – дополнительно устанавливают магнитный пускатель с номиналом катушки ~220В. При этом цепь греющего кабеля подключают к питанию 220 В через контакты магнитного пускателя, а цепь катушки пускателя подключают к выходу с термостата.
5. Если коммутационной мощности контактов терморегулятора достаточно, то греющий кабель подключают прямо на выход с термостата.
6. Подключают цепь датчика к клеммам, указанным в паспорте или инструкции.
7. Подключают питание 220 В к соответствующим клеммам: они обычно обозначены как L или F – фаза и N – ноль. Фазировку необходимо соблюдать. Определить ее можно по цвету провода: если кабель новый и уложен по правилам, то фазный провод имеет черную, коричневую или белую изоляцию, а нулевой – синюю. Если вы подключаете терморегулятор к общей розетке, фазу находят с помощью указателя напряжения или индикаторной отвертки.

Подключение терморегулятора

• Проверяют работоспособность терморегулятора:
• Подают питание 220 В;
• Устанавливают минимальное температурное значение на терморегуляторе;
• Включают нагрев пола тумблером;
• Меняют температурный режим на максимальный поворотом ручки или с помощью кнопок – при этом должен послышаться щелчок, оповещающий о замыкании цепи обогрева.

Разновидности терморегуляторов для теплого пола

Итак, чтобы система отопления пола функционировала эффективно и с хорошим экономическим показателем, ей следует правильно управлять. С этой целью специалисты советуют в обязательном порядке выполнять подключение теплого пола не только к электросети, но и к терморегулятору, используя любой тип устройства.

Электромеханические

Считаются наиболее простыми, по своим функциональным возможностям напоминают регулятор простого утюга, помогают обеспечить требуемый температурный режим в комнате.

Электронные

Их второе название – цифровые. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия.

Электронный терморегулятор для теплого пола

Программируемые

С их помощью можно закладывать разные режимы обогрева в определенное время. Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется.

Что это такое?

Терморегулятор для обогревателя представляет собой специальное устройство, которое позволяет поддерживать заданную температуру воздуха в помещении. Во многих современных моделях обогревателей такой термостат уже встроен производителем. Если же его нет, то можно приобрести прибор и отдельно. При этом есть виды, которые как подключаются к самому отопительному прибору, так и к электрической розетке.

Внешний вид этого приспособления в зависимости от его типа и производителя может существенно разниться. Но, как правило, это небольшая квадратная или прямоугольная коробочка с дисплеем, на котором и отображаются параметры работы, заданные пользователем. Терморегулятор позволяет не только более безопасно и удобно использовать обогреватель, но и существенно сэкономить на оплате электроэнергии. Дело в том, что приборы без термостата потребляют примерно на 40% больше электричества, чем модели, имеющие такой термостат.
