Подключение люстры своими руками

Преимущества дистанционного управления

Основным преимуществом люстр с дистанционным управлением является возможность их включения и выключения на расстоянии, не сходя со своего места. Это особенно актуально для больших квартир, оборудованных сразу несколькими светильниками. Управление люстрами может осуществляться на расстояниях 30-100 метров, сигнал способен легко проходить сквозь стены, давая возможность выключать свет в другой комнате.

Внешний вид данных осветительных приборов совершенно не отличается от аналогичных стандартных устройств. Элементы, принимающие сигнал абсолютно невидимы. Рабочие режимы каждого вида люстр зависят от таких факторов, как тип и количество ламп, наличие подсветки с несколькими основными цветами. Поэтому, в пульте имеется возможность не только задавать цвет, но и плавно изменять его.

Основное освещение тоже легко регулируется путем отключения нескольких выбранных ламп или с помощью уменьшения их яркости. Сам пульт управления является основным элементом в системе, поскольку без него невозможно управление как таковое. Однако, в случае его выхода из строя, включение и можно производить обычным выключателем. На пульте имеются кнопки, обеспечивающие доступ к любому из режимов работы ламп.

Систему дистанционного управления можно приобрести отдельно и встроить, практически, в любой вид светильников.

Ключевые моменты при покупке люстры с ПДУ

Прежде чем совершить покупку светодиодной люстры с мобильным пультом, необходимо рассмотреть следующие вопросы:

• Прежде всего, уточните тип электрической проводки в помещении. Для рассматриваемого вида люстр идеально подходит трехжильный тип. Возможно ее подключение и к двухжильному, но тогда вероятность того, что устройство сгорит, становится больше. Для установки люстры необходимо лишь подключить к ее к выключателю.
• При выборе лампочек наиболее оптимальным вариантом являются энергосберегающие, галогенные, светодиодные и прочие лампы. В отличие от обычных ламп накаливания, они прослужат намного дольше, а их более высокая стоимость вскоре окупится за счет экономии электроэнергии.
• В зависимости от помещения, где будет находиться данный осветительный прибор, подбираются такие параметры, как мощность и ее габариты. Чем больше площадь комнаты, соответственно, тем больше должна быть мощность и габариты светодиодной люстры.

Можно встретить люстры со светодиодами, изготовленные в Китае. Этот факт не делает их менее качественными, так как вещи китайского производства не уступают своим аналогам, произведенным в Европе или Америке.

Функции люстры

Способы крепления потолочных люстр

Различают два способа крепления люстр к потолку. Первый из них предусматривает фиксацию на крюк, второй – на прямую или крестообразную монтажную пластину. От того, как именно будет монтироваться прибор, зависит характер подготовительных работ перед установкой.

Крюки для подвеса

Подвесной крюк – один из самых распространенных крепежных узлов в конфигурациях устройств для освещения. Этот элемент обычно входит в базовый комплект, но его можно приобрести и отдельно. Люстры, подвешиваемые на крюк, оснащены специальным кольцом, скобой или карабином на корпусе.

Крюки имеют различные диаметры стержня и несущие характеристики, отличаются по конструкции, которая рассчитана для конкретных типов оснований

Основные виды крепежных элементов:

• анкерные – фиксируются враспор в заранее просверленном отверстии необходимого диаметра и глубины;
• сквозного типа – закрепляются через этажное перекрытие в процессе строительства здания;
• закладные – применяются для панелей перекрытий, в которых есть пустотные каналы.

Размер и тип крюка подбирается под вес прибора.

Такой способ крепления для натяжных потолков считается простым и довольно надежным, но при этом всегда есть риск, что основание устройства будет расположено неровно. Крюки фиксируются в черном потолке, а в самом натяжном полотне делается отверстие, через которое и подвешивают прибор.

Монтажные пластины и планки

Монтажная планка – крепежный металлический профиль, оборудованный шпильками или боковыми отверстиями с резьбой и зажимами. Эта конструкция крепится к потолку, а люстру надевают на выступающие шпильки, фиксируя декоративными гайками. Основную нагрузку принимает плита перекрытия.

На основное потолочное покрытие предварительно устанавливается закладная из деревянных брусков, фанеры или в виде готовой пластиковой площадки. В натяжном полотне проделывается отверстие, через которое монтажная планка прикручивается к подготовленной платформе

Монтажные пластины имеют стандартные габариты и похожие характеристики, и бывают несколько видов:

• продольные – предназначены для легких, небольших светильников;
• крестообразные – состоят из двух длинных полосок, применяются для среднегабаритных приборов с большим диаметром основания;
• двутавровые – необходимы для фиксации тяжелых, габаритных люстр.

Установка осветительного прибора с планкой на натяжной потолок на порядок сложнее, чем крепление на крюк. Зато в данном случае проще добиться того, чтобы люстра висела ровно.

Достоинства и недостатки

Светодиодные люстры с ПДУ имеют множество преимуществ, так например:

• Удобство. Контроль над освещением осуществляется из любой части помещения благодаря ПДУ, который всегда находится под рукой.
• Экономичность. Это преимущество обуславливается возможностью управлять уровнем освещения. Кроме того, энергосберегающие лампы, такие как светодиодные, также значительно уменьшают расход энергии.
• Эффектность. Разнообразие режимов люстры способствует созданию нужной обстановки.
• Доступность. В зависимости от своего дохода каждый потребитель может найти для себя определенную модель светодиодной люстры с ПДУ.

Несмотря на все достоинства, такие люстры имеют существенный недостаток. Данное устройство не рекомендуется использовать в помещениях с повышенной влажностью. Также ни в коем случае нельзя допускать перегрева контроллера, это очень опасно. Границей нормы является температура нагрева, равная 85 градусам. Эта цифра обычно указана на упаковке.

частые несиправности ламп

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.  Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу

Для монтажа на гипсокартонный потолок важно заранее продумать освещение

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

• проектирование и разметка;прокладка и протяжка кабелей в места монтажа;выполнение отверстий и подключение;тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда.

Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами.

Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота.

Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Перегорела или не горит люминесцентная лампа: как починить

Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.

Причины неполадок люминесцентных светильников

Почему не горит люминесцентная лампа, может сказать каждый – даже не специалисту под силу выявить неисправность, и отремонтировать прибор самостоятельно.

Принцип работы светильника заключается в том, что сама лампа не функционирует без пускорегулирующего аппарата, именуемого балластом. Он, в свою очередь, может быть электронным, где условия пуска и свечения достигаются с помощью радиоэлектроники и электромагнитным со стартером и дросселем.

Возникновение неполадок у люминесцентных светильников связаны с истечением срока службы либо нарушениями в работе пускорегулирующего аппарата.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов. Как правильно снять лампу

1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации. Тусклый свет на концах лампы
3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралейОтличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.

Рекомендации

Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:

1. Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
2. Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
3. Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
4. Замерить мультиметром сопротивление.
5. В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
6. Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы. Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.
• G4 – для ламп с миниатюрными размерами.

Расчет мощности и количества светильников

Мощность светильников зависит от размеров помещения (площади, высоты и формы), цвета стен и мебели, назначения комнаты и предпочтений хозяина. Кто-то любит яркий свет, а кому-то по душе теплый, рассеянный свет небольшой яркости.

Точный расчет мощности и количества светильников, с учетом всех факторов выполнить практически невозможно. Для оценочного расчета можно воспользоваться данными по освещенности, представленными в таблице, благодаря которым, с учетом светового потока, зависящего от типа лампочки, можно определить, сколько и какой мощности нужно установить в помещении светильников, в зависимости от его вида.

Вид помещения	Мощность, необходимая для освещения 1м2 площади помещения в зависимости от типа лампы
Накаливания	Галогеновая	Энергосберегающая	Светодиодная
Детская	40	30	10	5
Кухня	30	25	7	4
Гостиная, ванная, санузел	25	20	6	3
Спальня, прихожая, коридор	20	15	5	2
Подсобные помещения	10	7	2	1

Рассмотрим пример расчета, который я делал для коридора прихожей. Планировалась установка светодиодных потолочных точечных светильников. Форма коридора представляет собой букву Т с площадями участков 2,8 м2 и 4,5 м2. Общая площадь коридора составляла 7,3 м2. Вычислим необходимую мощность светильников 7,3×2=15,6 Вт. Так как высота потолков составляла 2,75 м и стены планировалось покрасить в цвет крем-брюле, с учетом сложной формы коридора, то оптимальным решением будет установка четырех потолочных точечных светильников с установленными в них светодиодными лампами с небольшим запасом, мощностью 5,5 Вт, напряжением питания 220 В со штыревым цоколем GU5,3

Штыревой цоколь для подвесных потолков хорош тем, что имеет малые габариты, что важно при небольшом по высоте межпотолочном пространстве

На стенах в коридоре до ремонта висели картинки художников, которые планировалось после окончания ремонта оставить на прежних местах. Поэтому, для неискаженной цветопередачи были выбраны светодиодные лампы белого света, цветовой температуры 4000 К. Если Вам нужен теплый свет, то следует выбирать лампу цветовой температуры 2700 К.

Надо заметить, что встраиваемые потолочные светильники в помещениях использовать в качестве единственного источника освещения не всегда целесообразно. Гораздо лучший результат можно получить применением дополнительно настенных светильников или настольных ламп в зоне работы или отдыха. В таком случае мощность ламп в потолочных светильниках можно уменьшить.

При наличии светильников локального освещения вполне возможно полностью отказаться от встраиваемых в подвесной потолок светильников, заменив их подсветкой потолка светодиодной лентой.
Так что при решении вопроса освещения помещений квартиры есть, где развернуться творческой фантазии.

Светодиодные светильники в вашем доме

Преимущества светодиодных светильников для потолка

Светодиоды

Современные светильники — накладные, встраиваемые и точечные — существенно отличаются от всех остальных осветительных приборов. Соответственно, по сравнению с ними светодиодные светильники обладают как преимуществами, так и недостатками.Вначале проанализируем, какие выгоды предоставит вам установка светодиодных светильников:

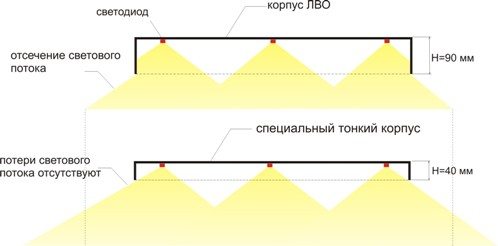

 Во-первых, накладные светильники, настенные и встраиваемые отличаются низким уровнем энергопотребления. Светодиодный светильник потребляет электричества в 10 раз меньше, чем лампа накаливания и втрое меньше, чем люминесцентная лампа, обеспечивающая аналогичный уровень освещения. Т.е. установка светодиодных светильников дает вам возможность существенно снизить энергозатраты на освещение дома или квартиры;

Во-вторых, светодиодные лампы, используемые в светильниках, имеют номинальный срок службы около ста тысяч часов (что приблизительно соответствует 11 годам непрерывной работы). Следовательно, менять лампы, которыми комплектуются потолочные светильники, нужно гораздо реже;

Кроме того, светодиодные лампы не содержат в своем составе ртуть, что делает их абсолютно безопасными с экологической точки зрения.

Выгода от использования светодиодов

Кроме всего вышеперечисленного к достоинствам именно накладных светодиодных светильников можно отнести простоту в установке. В отличие от встраиваемых светильников, которые можно смонтировать только при масштабном ремонте (например, когда проводится установка реечного потолка в ванной комнате своими руками), накладной светильник можно смонтировать на любой потолок буквально за несколько минут.

Недостатки светодиодных светильников

Однако, кроме приведенного выше списка преимуществ, накладные потолочные светодиодные светильники обладают рядом недостатков по сравнению с другими осветительными приборами:

Светильники со светодиодами «Cree» — одни из лучших, то в то же время — одни из самых дорогих.

Следующий недостаток – постепенная «деградация» светильников. Недорогие модели светодиодных ламп могут со временем (через 3-5 лет интенсивной эксплуатации) терять яркость свечения. А если учесть, что вложения в светодиодные лампы за счет экономии электроэнергии окупаются в среднем за пять лет, то этот недостаток можно счесть весьма существенным;

• Также к недостаткам светодиодных светильников можно отнести неприятный спектр излучаемого ими света. Кроме того, свет от таких светильников достаточно узконаправлен, и если вы используете светодиодные потолочные светильники – накладные или встроенные в подвесной потолок, то вам может понадобиться установить больше точек освещения на единицу площади.

Анализируя достоинства и недостатки таких светильников, мы можем наблюдать практически паритет: где-то светодиоды разгромно выигрывают у ламп накаливания, а где-то — существенно им уступают. Вот почему делать выбор «за» или «против» нужно предельно взвешенно.

Куда установить светодиодный светильник

Одним из наиболее важных факторов при выборе в пользу светодиодного светильника является его размещение в квартире.

Попробуем разобраться, где же мы будем устанавливать светильники на светодиодах?

Спальня. Здесь светодиодный светильник, пожалуй, подойдет меньше всего. Достаточно резкий свет от светодиодных ламп будет контрастировать со всей атмосферой этого помещения, потому для спальни от светодиодов лучше отказаться;

Гостиная. Установка накладного светодиодного светильника вполне возможна – но только при условии, что светильник впишется в общий дизайн помещения. Потому для гостиной в стиле «хай-тек» светодиоды вполне применимы, а вот для классической гостиной – говорим решительное «нет!»;

Кухня. Здесь светодиодный светильник можно использовать не в качестве основного света, а в качестве направленной подсветки. К примеру, накладную светодиодную лампу можно установить над мойкой или плитой – для обеспечения яркого света при готовке или мойке посуды.

Накладной светильник для кухни

Также накладные светильники светодиодные – потолочные и настенные – можно устанавливать в хозяйственных постройках: гаражах, сараях мастерских. Наружное освещение частного дома тоже можно организовать с использованием светодиодных фонарей и прожекторов.

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

• Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
• Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
• Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Важно! Система управления светильником с пульта использует радиоволны высокой частоты, чаще всего разрешенного для бытовых игрушек диапазона 27,1 МГц.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.

Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.
Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте

Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

Типовые неисправности и их устранение

Если лампа не реагирует совсем, то первое, что следует проверить – не сели ли батарейки в пульте дистанционного управления. Если все в порядке нужно снять светильник. Дальше проверить радиореле.

У радиореле есть 2 провода питания – фаза и ноль и несколько выходных проводов, их количество зависит от числа коммутируемых групп. Если в люстре три группы ламп плюс светодиодная подсветка, то радиореле будет с 4 выходными фазными проводами и общим нулем. Соответственно у каждой люстры будет реле на нужное число групп.

Если вы не слишком разбираетесь в электронике – максимум что вы сможете сделать, это проверить напряжение на входе блока. Если напряжение на входе есть – проверьте, появляется ли напряжения на выходных клеммах управляемых групп после нажатия клавиш на пульте управления. Это можно сделать с помощью мультиметра или простой индикаторной отверткой.

Если блок реагирует на сигналы пульта управления и на выходных проводах реле появляется напряжение, то проблема в лампочках или их блоках питания.

Учтите, что на блок реле питается напряжением 220 В, на выходных проводах также появляется такое напряжение, будьте осторожны.

Все блоки питания редко выходят из строя одновременно, обычно наблюдается отсутствие реакции одной из групп ламп. Тогда нужно разобраться какой тип ламп используется, найти их блок питания и заменить его. Если вы разбираетесь в электронике можно попытаться отремонтировать. Самое простое, что вы можете сделать, проверить исправность предохранителя на плате БП.

Будьте внимательны, приобретая блоки питания для замены, если установлены галогенные лампы, то при покупке трансформатора нужно определиться с выходными характеристиками. Обычно они указаны на корпусе, если отметки нет – посмотрите, на какое напряжение установлены лампочки, какой мощности и сколько штук в группе, обычно там стоят электронные трансформаторы с характеристиками:

• Входное напряжение – 220 В.
• Выходное напряжение – 12 В.
• Мощность 100–200 Вт.

То же касается и блоков питания для светодиодов – замена подбирается аналогичная ранее установленным.

Основные выводы

Подключить светодиодные светильники к бытовой электросети с напряжением в 220В можно по трем вариантам:

1. Последовательной.
2. Параллельной.
3. Лучевой.

Последовательный способ распределения ламп позволяет сэкономить на проводке и сократить монтажные работы по ее укладке и восстановлению поверхности стен. Его главный недостаток – зависимость всех приборов друг от друга – если один перегорит, выйдут из строя все. Параллельная схема лишена этого минуса. Однако платой за это является больший расход проводников и необходимость подключения к каждой люстре по две-три жилы.

Еще один плюс такого способа – возможность использовать полную заданную светосилу лэд-элемента, чего не дает последовательная схема, где напряжение распределяется между всеми светильниками поровну. Лучевой метод – это разновидность параллельного, где все подсоединяемые фонари находятся примерно на равном расположении от центра – распредмодуля. Применяется, когда, например, лампы нужно установить по периметру потолочной поверхности.

В бытовую сеть на 220В также можно подключить светодиодные светильники на 12В. Однако нужно учесть, что они рассчитаны на постоянный ток. Поэтому для последовательной цепочки потребуется выпрямитель, а для параллельной в добавок понижающий трансформатор.

Предыдущая
СветодиодыКак подобрать и установить светодиодный драйвер своими руками
Следующая
СветодиодыТаблица сравнения светового потока светодиодов и ламп накаливания и другие показатели эффективности освещения
