Как правильно установить розетку с заземлением

Как выглядит розетка без заземления и с заземлением.

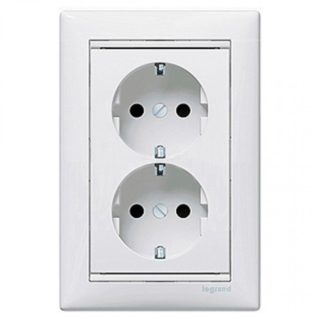

Как выглядит розетка с заземлением – внешний вид такого типа розеток легко различим благодаря наличию 3 контактов из металла. Для правильной установки розетки необходимо знать особенности ее конструкции. Также различают два типа конструкции розеток – это розетка наружная с заземлением и розетка внутренняя с заземлением.

Розетки с внутренним размещением зачастую устанавливаются, когда есть скрытая электропроводка, например, в современных домах. В нынешнее время, рынок электротоваров изобилует разными типами розеток, поскольку раньше в жилых домах разных стран были свои стандарты.

Особенностью конструкции розетки с заземлением является то, что при включении, сперва соприкасаются клеммы в схеме заземления, а потом контакты нулевого и фазного провода вилки входят в розетку. Эта особенность соблюдена в целях безопасности, в случае повреждения механизма, его корпус заземлится еще до того, как в него будет подано напряжение.

Краткий обзор характеристик и цен

Legrand Valena

На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

• Legrand Valena — заземление, винтовые клеммы, 16 А, IP20, 375 руб;
• Legrand Valena Allure — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 650 руб;
• Legrand Etika — заземление, винтовые клеммы, 16 А, IP20, 185 руб;
• Legrand Quteo — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 220 руб;

• Legrand Quteo — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 525 руб;

• Schneider Electric Duet WDE000120 — без заземления, винтовые клеммы, 16 А, IP20, 110 руб;
• Schneider Electric Duet WDE000226 — заземление, пружинные клеммы, защитные шторки, 16 А, IP20, 130 руб;
• Schneider Electric W59 — без заземления, винтовые клеммы, 16 А, IP21, 100 руб;
• Schneider Electric Rondo RA16 — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 250 руб;
• Viko Yasemin — заземление, винтовые клеммы, 16 А, IP20, 85 руб.

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Мебельное наполнение в гостиную

Прежде чем приобрести мебель в гостиную комнату, следует определить, для каких целей она необходима:

1. Для размещения и хранения вещей.
2. Для приема гостей.

Стандартным вариантом интерьера гостиной является наличие:

• Шкафа.
• Кресла.
• Дивана или софы.
• Журнального столика.
• Витрины.
• Обеденного стола (если позволяет свободное пространство).

Самым главным атрибутом гостиной является место для отдыха – диван. Многих волнует вопрос: «Как выбрать диван в гостиную, чтобы он был и красивым и удобным и функциональным».

В первую очередь нужно определиться с размером данного предмета интерьера, поскольку если площадь комнаты ограничена, большое изделие будет не уместным

При выборе дивана следует обращать внимание на несколько деталей:

• Форму (прямой, угловой, П-образный).
• Степень жесткости (мягкий, средне жесткий, жесткий).
• Качество каркаса и обивки.
• Материалы изготовления.
• Стиль выполнения.

Для малогабаритных квартир дизайнеры советуют выбирать классическую или угловую форму дивана, поскольку таким образом можно заметно сэкономить пространство.Степень жесткости необходимо выбирать самостоятельно, кому как нравится.

Материалы изготовления предпочтительней натуральные, поскольку они более прочные и безопасные для здоровья. Стиль исполнения подбирают в соответствии с основным стилем гостиной.

Принцип действия защитного заземления

Чтобы правильно понять назначение и принцип действия розетки с заземлением следует подробнее рассмотреть схему ее схему подключения.

Установка розеток с заземлением позволяет обеспечить соединение металлического корпуса электроустановки с заземляющим контуром. В нормальных условиях эксплуатации такое соединение никак не влияет на работу элементов электрической сети, ее эксплуатационные характеристики остаются такими же, как и при использовании розетки без заземления. Однако при повреждении изоляции заземление позволяет обеспечить отсутствие высокого потенциала на корпусе относительно земли. Также оно предотвращает накопление статического электричества. Достигается это благодаря наличию проводной связи с низким активным сопротивлением между металлическими деталями корпуса и землей. В этом случае при касании человека к заземленной электроустановке поражения электрическим током не произойдет, поскольку сопротивление кожи во много раз выше, чем сопротивление контура заземления.

Зачем нужны розетки с заземлением

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению в соответствии с требованием техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение: при коротком замыкании, нарушении изоляции проводов и др.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

В производственных зданиях так и делают: по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях – медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и в жилых помещениях. Однако, при всей надежности такой схемы говорить о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так. Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире, превратив двухпроводную электропроводку в трехпроводную – фаза, ноль и земля. При вводе же новой линии электропроводки необходимо сразу использовать трехжильный кабель – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник.

В качестве заземляющего проводника рекомендуется использовать медный изолированный провод, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Внешний вид электроточек с заземляющими контактами

Мы разобрались, зачем нужно заземление в розетке, а теперь нужно выяснить, как отличить устройство с заземляющими контактами от прибора без них. Если разобрать заземленную конструкцию, то внутри можно увидеть 3 контакта: боковые – для нулевого и фазного провода, и центральный – для заземляющего провода. Этот провод тянется к электрощиту и подключается к специальной клемме.

Розетка с заземляющим контактом имеет и внешние отличия. Сейчас на рынке представлены заземленные электроточки от американских, немецких и французских производителей. Изделия из разных стран имеют свои конструктивные особенности:

1. Французские: оснащены дополнительным штырем.
2. Американские: на них присутствуют отверстия с боковыми прорезями.
3. Немецкие (наиболее распространённые на данный момент): в центре конструкции расположено цилиндрическое углубление и два отверстия для вилки, а по бокам присутствуют выступающие металлические скобы, которые обеспечивают заземление розеток в доме.

Главная особенность заземленной розетки в том, что при включении прибора в сеть сначала соприкасаются заземляющие контакты, а только потом в электророзетку входят контакты нулевого и фазного проводов вилки. Соответственно, если предмет техники поврежден, то его корпус подвергается заземлению ещё до того, как на него подается напряжение.

Перед тем, как заземлить розетку в квартире, ее нужно правильно выбрать. Для домашнего использования рекомендуется приобретать устройство на 10 или 16А, такая конструкция способна выдержать нагрузку, создаваемую мелкой бытовой техникой. Для крупной техники, например для электроплит, приобретаются более мощные электророзетки и соответствующие вилки. Если точка подключения подобрана правильно, то вилка вынимается из неё с небольшим усилием.

Электророзетки могут быть накладными и внутренними. Сейчас популярны конструкции второго типа, так как они более надежны и безопасны. Однако иногда могут использоваться и накладные модели. Инструкция о том, как правильно подключить розетку с заземлением, одинакова для обоих типов изделий. Разница только в том, что под внутреннюю конструкцию необходимо просверлить отверстие в стене, а накладная устанавливается поверх стены.

Установка розетки открытой проводки

Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.

• Прокладка проводов и кабелей осуществляется:
• по стеновой или потолочной поверхности;
• с использованием коробов;
• с применением труб;
• внутри электрических наличников;
• внутри плинтусов.

Подключать несколько быстроразьемных конструкции можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки. Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются  п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод  совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

• Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
• Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
• На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления  от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в  квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.

Особенности установки розетки с заземлением

Присутствие в системе пары проводов свидетельствует об использовании в схеме только «фазы» и «нейтрали» при отсутствии заземляющих элементов.

Для самостоятельной установки в доме целесообразно воспользоваться так называемыми «внутренними» розетками, которые требуется встраивать в стену. Рекомендуется отдавать предпочтение номинальным токовым показателям отключения в пределах 30-100 mA.

В процессе выбора особое внимание в обязательном порядке уделяется диаметру и расположению крепежных и контактных отверстий. Модели, имеющие стандартную защиту от появления перегрузки, отличаются наличием особого встроенного предохранителя, перегорающего при возникновении короткого замыкания

Защита от токовой утечки представлена специальным устройством, отключающим розетку в нужный момент. Такие быстроразъемные конструкции являются оптимальным вариантом для установки в детской комнате. Современные модели, имеющие обычную механическую защиту, дополняются специальными шторками над контактной группой. Розетки с молниезащитной функцией чаще всего монтируются в районах, характеризующихся чрезмерной грозовой активностью.

Важно помнить, что качественный рабочий корпус розетки с заземлением должен быть выполнен на основе керамики, а контактная группа — из надежных металлов, но не из фольги.

Для чего необходим защитный проводник

Рассмотрим, какие бывают проводники:

• фазный (L);
• нулевой рабочий (N), служащий наравне с фазным для передачи тока нагрузки;
• нулевой защитный (PE), служащий для соединения корпусов подключаемого оборудования с контуром заземления.

Раньше, до ввода новых Правил устройства электроустановок, функции нулевого рабочего и нулевого защитного проводников совмещались в одном – PEN-проводнике, называемым просто «нулевым». На подстанции он соединялся и с контуром заземления, и с выводом нейтрали трансформатора. При необходимости заземлить корпус какого либо электроприбора: бойлера, светильника или распределительного щитка – его соединяли с PEN-проводником. Такое соединение называлось «занулением», а система заземления – TN-C.

Система TN-C: 1.Вторичная обмотка трансформатора; 2.Электроприемник; 3.Заземление сети; 4.Заземление потребителя

Но при такой схеме есть серьезный недостаток, влияющий на электробезопасность. Если точка подключения к контуру заземления находится далеко от абонента или связь с ней обрывается, на корпусе может появиться опасный для жизни потенциал. Это связано с неравномерностью распределения нагрузок по фазам трехфазной сети. Наихудший случай произойдет, если PEN будет полностью оборван. При этом к потребителям, подключенным к фазе с минимальной нагрузкой, придет наибольшее напряжение, а при отсутствии нагрузки – 380 В, а напряжение между зануленными корпусами и землей составит 220 В. Прикосновение к ним будет опасно для жизни. Представьте себе, что по каким-то причинам ноль оборвется, когда Вы чистите зубы в ванной, а рядом находится стиральная машина с зануленным корпусом. Водопроводная вода является проводником электрического тока, внутри машины она связана с корпусом, а по системе труб – со смесителем. Ваша жизнь окажется в опасности. Обрывы PEN-проводников происходят, прежде всего, из-за того, что по ним протекает ток нагрузки. Он нагревает контактные соединения, и стоит им немного ослабнуть, как процесс нагрева начинает это соединение разрушать еще больше. В месте контакта появляется оксидная пленка, создающая сопротивление току, который еще больше разогревает соединение и так до полной потери контакта. Для устранения всех этих недостатков служит система TN-S, в которой вместо провода PEN используются два – нулевой рабочий и нулевой защитный. Рабочий служит только для протекания токов нагрузки, а защитный – для соединения корпусов электрооборудования с контуром заземления.

Система TN-S: 1.Вторичная обмотка трансформатора; 2.Электроприемник; 3.Заземление сети; 4.Заземление потребителя

Для чего же нужно заземление в розетке? Опасность для жизни представляет фазный проводник. Если внутри электроприбора произошло замыкание, в результате которого потенциал фазы оказался на корпусе, то касание такого корпуса опасно для жизни. Если корпус заземлен, то между ним и контуром потечет ток большой величины. Он вызовет срабатывание защитных устройств (автоматических выключателей или УЗО) и отключение поврежденного участка. Если даже отключения не произойдет, то потенциал на корпусе будет снижен до безопасного для жизни значения.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Как проверить заземление в розетке?

Для этого понадобится мультиметр и отвертка-тестер. При наличии разноцветных проводов на фазе присутствует черно-коричневая изоляция. Проверку сначала осуществляют тестером, вводя его поочередно в отверстия розетки. Включение индикатора произойдет при касании фазы.

Впоследствии наличие заземления проверяют мультиметром. Центра или верхней части розетки (ее заземление) касаются одним щупом, вводя второй поочередно в ее отверстия.

Отсутствие напряжения между проводниками указывает на следующее:

• нейтраль-заземление — о находящейся перемычке между ними;
• фаза-заземление — об отсутствии последнего;
• фаза-нейтраль — об обрыве последней.

Правила подключения

В настоящее время при строительстве жилья повсеместно применяется схема электрической проводки, предусматривающая использование трехпроводной электрической сети. Такая сеть использует помимо фазного и нулевого, еще и заземляющий провод.

Зануление является одним из технических средств обеспечения электробезопасности, принцип его работы состоит в том, чтобы при замыкании фазного провода на корпус обеспечить срабатывание автоматических выключателей. Однако в случае обрыва нулевого провода или ошибочной перемены мест фазы и нуля в распределительной коробке может возникнуть ситуация, когда на корпусе электроустановки окажется фазное напряжение.

Если для монтажа электропроводки в квартире был использован двухжильный провод и розетки без заземления, то для обеспечения безопасности, необходимо к каждой из них подвести заземляющий проводник или полностью перделать проводку на трехпроводную.

Все эти устройства нельзя подключать через розетки без заземления, они требуют прокладки отдельных линий, подключаемых напрямую к электрическому щитку. В многоквартирных домах заземляющий провод, как правило, присоединяется к корпусу распределительного щитка.

Наружная розетка с заземлением устанавливается так же, как и розетка без заземления. Главным отличием является то, что один из проводников трехпроводной линии (который окрашен в зеленый цвет с желтой полосой) подсоединяется к заземляющему контакту.

Для контроля работы устройства можно использовать обыкновенный электрический тестер, который должен показывать напряжение 220 В между заземляющим и фазным проводниками. При замыкании этих проводников между собой должно сразу же сработать УЗО.

Таким образом, четко представляя себе, как подключить розетку с заземлением, вполне возможно самостоятельно установить эти важнейшие элементы домашней электрической проводки.

https://youtube.com/watch?v=YZ—N5Zr0GI

Технология монтажа: как сделать?

Совет
Необходимо изучить тип монтируемой розетки, выбрать наиболее подходящую методику.

монтажа розетки

Как поставить устройство накладного типа?

Действия должны выполняться по такому алгоритму:

1. В квартире или доме отключается питание в сети.
2. С прибора снимается декоративная крышка.
3. К месту фиксации прикладывается прибор.
4. Точки, в которые будут вкручиваться дюбели, отмечаются карандашом или маркером.
5. Дрелью просверливаются углубления на глубину, равную кожуху дюбелей.
6. Вставляются кожухи, расширяется верхняя часть отверстия, если нужно, чтобы шапочки не мешали плотному прилеганию прибора к стене.
7. Дюбели вставляются в отверстия монтажной планки, вкручиваются отвёрткой или забиваются молотком.
8. В клеммы заводятся провода нуля и фазы.
9. Розетка фиксируется, проверяются на прочность крепления.
10. Проверяется работоспособность.

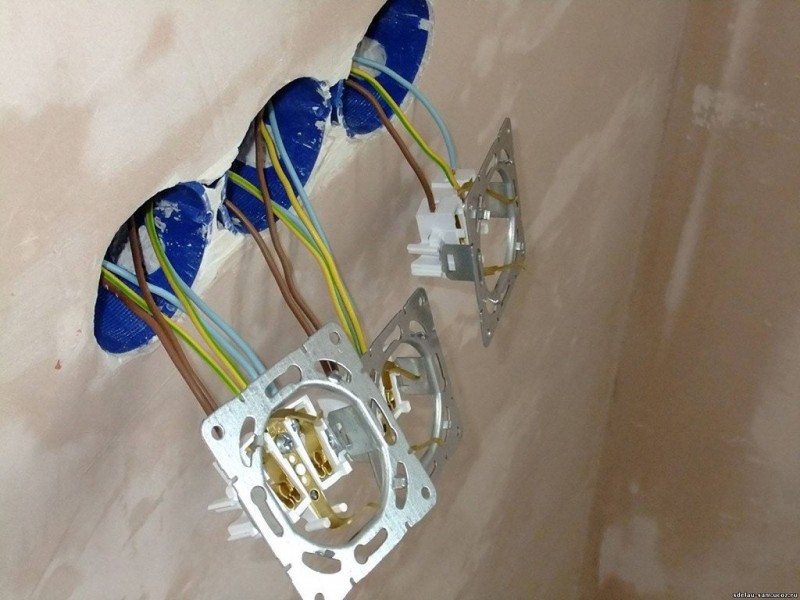

Изделия скрытой проводки

1. Требуется отметка места крепления, а если нет проложенных от распределительной коробки проводов, то и пазов под проводку.
2. Высверливается углубление под коробку корончатым сверлом или с победитовым напылением (в бетонных, кирпичных стенах).
3. Штробятся канавы для укладки проводки.

Подключение после таких операций выполняется так:

1. В квартире отключается питание сети.
2. Отверстия подготавливаются, очищаются от пыли.
3. С помещением на внутреннюю полость цементного или гипсового раствора вставляется подрозетник.
4. Необходимо дождаться схватывания материала, чтобы не нарушить положение коробки.
5. Для подключения проводов от распределительной коробки снимается изоляция с 0,5-1 см на конце.
6. Провода заводятся в отверстия клем, закрепляются закручиванием шурупов. Необходимо хорошо их затянуть, чтобы болтающийся провод не приводил к нагреву или искрению контакта.
7. Прибор устанавливается на саморезы, фиксируется на подрозетнике.
8. Проверяется работоспособность.

правильной установке розетки

Внимание
Напряжение между заземлением и фазой, нейтралью и фазой должно быть 220 В, если измерения проводятся мультиметром

Схема подключения устройства

1. Сначала на расстоянии примерно 10 см от края необходимо зачистить общую изоляцию провода, чтобы получить доступ к трём жилам. Даже примерно на 0,5-1 см снять ножом или кусачками изоляцию с концов проводов. Необходимо очень аккуратно выполнять все операции, чтобы не повредить изоляцию, что приведёт к короткому замыканию и перегоранию розетки.

   Для подключения заземляющего провода есть дополнительное отверстие, которое расположено дальше от силовых выходов. На функционирование прибора очерёдность подключения проводов не влияет.

2. Необходимо обеспечить хорошую изоляцию и надёжность контактов. Для этого надеваются термонасадки, подсовываются поближе к клеммам и оплавляются зажигалкой. Главное — не передержать огонь, чтобы не расплавить изоляцию полностью, достаточно 1–2 секунд.
3. Нужно прочно затянуть шурупы, которые фиксируют провода, чтобы из-за плохого контакта не возникал разогрев или искрение.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются  п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод  совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

• Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
• Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
• На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления  от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в  квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.
