Как правильно подключить rgb светодиодную ленту к контроллеру. правильные схемы с описанием

Схема подключения

Ленту на светодиодах имеется возможность подключать, как к персональному компьютеру, так и ноутбуку. При осуществлении работ по подключению, необходимо правильно рассчитать нагрузку и длину подключаемой ленты. К примеру, нужно знать о том, что блок питания персонального компьютера способен выдавать ток до 5 А, а у ноутбука этот показатель ниже. Поэтому, если вы планируете подключить стандартную светодиодную ленту, нужно учитывать, что ориентировочно 1 метр ленты потребляет около 0,4 Ампера. Этот момент в обязательном порядке требуется учитывать, чтобы ваше подключение было стабильным в работе. Существуют стандартные ленты и RGB ленты, поэтому схемы их подключения различны. Светодиодная лента для компьютера при подключении использует 2 провода, а RGB лента – 4. Далее рассмотрим, как подключить два указанных типа лент.

Необходимые материалы и инструменты

Для выполнения монтажа светодиодной ленты нужно иметь набор инструментов и различные материалы, без которых не обойтись. Одними из таких инструментов и материалов являются:

• Паяльник.
• Блок питания.
• Светодиодная лента необходимого размера.
• Ножницы.
• Электрический паяльник на 40 Вт.
• Электрические провода, которые имеют сечение 0, 75 кв. мм.
• Припой «ПОС-61» и канифоль.

Это основной перечень материалов и инструмента, без которых не обойтись при осуществлении подключения ленты к персональному компьютеру.

Схема подключения обычной ленты

Рассмотрим более подробно схему подключения стандартной светодиодной ленты, которая имеет длину 1 метр к персональному компьютеру. Светодиодная лента выполнена с использованием светодиодов типа SMD 3528. Для выполнения этой процедуры, потребуется molex-разъем 4 pin

Найти такой разъем не сложно, можно взять его с переходника «SATA» Когда разъем найден, необходимо будет обратить свое внимание на распиновку разъема 4 pin

Подключаемая светодиодная лента имеет питание в 12 Вольт. Поэтому, для ее подключения к ПК, необходим будет желтый и черный провода. Другие провода, красный и черный для выполнения подключения ленты не нужны, поэтому их можно заизолировать или же отрезать. Для изоляции проводов, рекомендуется применять специальную термоусадочную трубку, которая очень удобна и надежна для выполнения данной процедуры. На подключаемой светодиодной ленте отмечено, где расположен «+», а где «-». К желтому проводу потребуется присоединить «+», а к земле «-».

Когда указанная выше процедура завершена, и соединенные провода надежно заизолированы, потребуется осуществить подключение к системному блоку. Светодиодная лента такого размера будет потреблять 0,4 А, а блок питания, который имеется в персональном компьютере способен выдавать 5 А, поэтому здесь волноваться не стоит, потому как запас имеется достаточно большой. Этот способ подключения светодиодной ленты к персональному компьютеру имеется возможность применять для различных целей.

Схема подключения RGB ленты

В своем отличие от обычной ленты, RGB ленты гораздо сложнее для осуществления подключения к ПК. Сложность состоит в том, что требуется 4 вывода вместо 2 и необходим специальный RGB-контроллер. Можно сделать пульт и будет удобно управлять собранной системой.

Важно! Контроллер RGB является специализированным устройством, которое дает возможность изменять интенсивность свечения и оттенками многоцветного устройства. Схема подключения , которая имеет питание 12 Вольт и длину до 5 метров

Предыдущая
Светодиодная лентаПочему может мигать светодиодная лента и как это устранить
Следующая
Светодиодная лентаКак сделать светильник из светодиодной ленты своими руками

RGB технологии

В основе технологии заложен оптический эффект смешивания базовых цветов: красного (R), зелёного (G) и синего (B). Светодиод устроен таким образом, что, в зависимости от изменения поступающего тока на 3 кристалла, начинает излучать свет базовых цветов разной мощности.

РГБ контроллер, выполняя команды пульта управления, «заставляет» светиться квадраты кристаллов с разной силой. Это позволяет окрасить общий световой пучок в разные цвета и оттенки. Цветовой эффект достигается благодаря особым свойствам кристаллов. Меняющаяся плотность светового потока позволяет получить пропорциональное смешение цветов.

RGB подсветка

Отличия от обычной ленты

Монохромная лента содержит отдельные светодиоды определённого цвета. К каждому диоду подведены 2 токопроводящие полоски. На ленте RGB LED к диодам могут быть подведены четыре или пять проводников.

Важно! Аббревиатура LED – это первые буквы английского выражения «light electric diod», что в переводе означает световой электрический диод

Преимущества и способы применения

РГБ лента обладает рядом достоинств:

• широкая сфера применения;
• простой монтаж;
• экономичное энергопотребление;
• использование полос любой длины;
• возможность получения большого числа оттенков всех цветов радуги;
• RGB ленты с контролером и пультом позволяют дистанционно устанавливать различные цветовые композиции подсветки из любого места помещения;
• безопасность эксплуатации RGB освещения обеспечивается низковольтовым питанием.

Существует несколько способов применения. Вот некоторые из них:

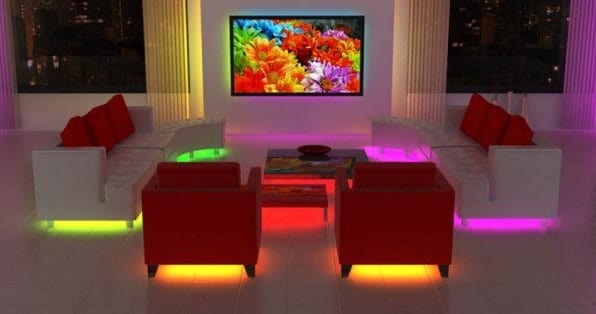

1. Ленты крепят к нижней поверхности мебели (кресла, журнальные столики, диваны и пр.). В комнате при выключенном верхнем освещении подсветка создаёт уютную красочную атмосферу;
2. В помещении устраивают потолочный коробчатый карниз с пазом. В него вкладывают диодную ленту с пультом управления. Во время проведения праздничных ужинов, просмотров фильмов по домашнему кинотеатру потолочная светодиодная лед полоса создаст в комнате неповторимую световую гармонию.
3. В Рождественские праздники подсветка RGB может украсить оконные и дверные проёмы.
4. RGB ленту с контроллером и пультом подключают к датчику движения. Такую систему устанавливают в проходных помещениях. Контроллером можно настроить светодиоды на белое освещение.
5. LED полосами можно обозначить акцентную стену, выделить пилястры, плинтусы и другие рельефные детали, подчеркнув эстетичность интерьера помещения.

Способы управления

RGB контроллер для регулировки цвета, яркости, использования эффектов и управления лентой беспроводным ИК-пультом

Для управления параметрами многоцветной полосы потребуется специальный контроллер. Выбор конкретного типа устройства определяется следующими факторами:

• мощность, рассчитываемая с учетом общего количества подключаемых к контроллеру светодиодных элементов;
• набор предполагаемых функций, зависящий от конкретного назначения подсветки;
• возможность дистанционного управления.

Поскольку областей применения данных изделий очень много (включая подсветку витрин в магазинах или освещение аквариумов) – потребность в дополнительном функционале возникает не всегда. В приведенных выше случаях не нужен контроллер с большим числом световых эффектов или с включением по таймеру, например.

Светодиодная подсветка интерьеров с пультом управления смотрится очень эффектно. Еще более оригинальный вариант – возможность радиоуправления системой.

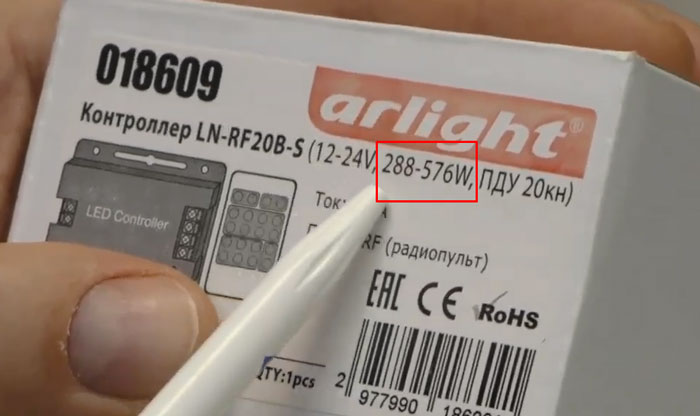

Как подобрать контроллер для светодиодной ленты?

Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.

Признаки, по которым можно различить контроллер для светодиодной ленты:

• Тип управления;
• Сенсорные или кнопочные;
• Выходная мощность;
• Прошивка программы.

Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.

Типы управления контроллерами.

1. Без пульта дистанционного управления.

Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.

1. Инфракрасный пульт управления.

Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.

1. Радиопульт.

Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.

1. Wi-Fi.

Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.

1. Звуковой.

Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.

Сенсорные или кнопочные

Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.

Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.

Разделение регуляторов по системе программирования

После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.

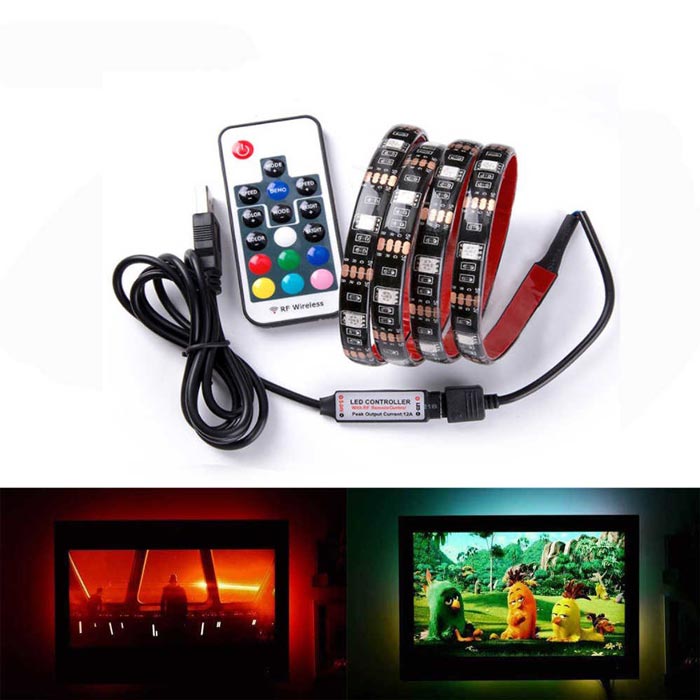

Как подключить от компьютера

Модный тренд последнего времени – моддинг системных блоков компьютеров с использованием прозрачных стенок и лед подсветкой «крутого железа». Светодиодная лента – наилучший вариант для этих целей. Все просто – отрезал нужную длину и приклеил где надо (почти все они самоклеящиеся).

Но вот с питанием придется немного разобраться. Блок питания компьютера имеет выходы с различным номиналом показаний напряжения. Существует SATA выход, с напряжением 12 В на одном канале, что соответствует потребляемой мощности одного метра ленты. Чтобы не использовать преобразователь, целесообразно подключиться на этот контакт.

Если есть свободный SATA выход (обычно – это штепсель), то просто понадобится розетка (мама) 4 pin molex-разъема. Кабель желтого цвета имеет нужное напряжение номиналом 12 В. Два черных – это земля, можно использовать любой из них. На желтый и черный провода устанавливается специальный двухпроводной коннектор, монтирующийся на LED ленту.

Если свободный выход отсутствует, то придется сделать впайку из двух вышеуказанных контактов. Блок питания выдает 5 А, а метр светодиодной ленты потребляет не более 0,4 А, следовательно, имеется запас и за корректную работу оборудования переживать нечего. Параллельно можно подключить еще не одну ленту.

RGB-технология

Многоцветная лента была изобретена в ходе многочисленных научных работ, в рамках которых ученые пытались сформировать белое свечение светодиодов. Изначально для его получения использовались люминофорные диоды синего цвета со специальным белым покрытием. Позже в этих целях начали использовать ленту с тремя светодиодами — красным, зеленым и синим. Все три устанавливаются в одной ячейке, а испускаемый свет воспринимается человеком как белый — это и есть RGBW-технология.

Изменяя яркость того или иного светодиода, вы можете получать другие цвета и их оттенки. Число последних превышает несколько сотен тысяч. Это основное преимущество RGB-технологии над люминофорными светодиодными лентами.

Разновидности и характеристики RGB лент

В нынешнее время светодиодными лентами оснащаются все больше и больше настольных ПК. Эти устройства славятся практичностью, ассортиментом и функциональностью. Питание производится от 12В и 24В источников. Возможно подключение не напрямую к сети, а к самому компьютеру, что значительно облегчает процесс установки. Разновидности лент различают по количеству цветов или светодиодов, типу диодов, напряжению и назначению. Какие характеристики нужно учитывать при выборе электрические устройства?

• Число цветовых оттенков;
• Длина ленты для освещения персонального компьютера или рабочего стола;
• Светодиодная плотность;
• Наличие защиты от влаги и других внешних воздействий.

Питание светодиодов от блока питания компьютера

Данный способ наиболее прост и надежен. Подключение светодиодной ленты к блоку питания компьютера можно выполнить без нарушения гарантии на БП (т.е. без вскрытия корпуса). Блоки питания современных компьютеров имеют несколько резервных разъемов. Открыв боковую крышку системного блока, можно увидеть жгут проводов, отходящих от блока питания. Разъемы выглядят следующим образом:

Выводы блока питания ПК

Наибольший интерес представляют разъемы под номерами 1 и 2. Первый служит для подключения дисковода, который давно уже не используется, а второй для подключения CD и жестких дисков.

В обоих случаях используются провода черного и желтого цвета. Черный – это минусовой вывод, а желтый включен в цепь формирования 12В.

Проще всего бокорезами отрезать необходимые провода от разъемов и подпаять к ним провода к светодиодной ленте, соблюдая полярность. Но так делайте только если уверены, что к данным разъемам не будете ничего подключать.

Чтобы не нарушать гарантии и обойтись минимальным вмешательством, можно приобрести переходник для подключения питания устройств SATA и обрезать провода уже на нем.

Мощные блоки питания современных стационарных компьютеров допускают нагрузку в цепи 12В до десятка и более ампер. Таким образом, длина ленты может быть значительной.

Следует учесть токи, которые потребляют системные устройства ПК – материнская плата, видеокарта, жесткий диск и CD-rom. Мощность блока питания и токи, которые могут потребляться в цепях питания, указаны на боковой стенке БП на его бирке. Но практически всегда в цепи питания соблюдается значительный запас по мощности.

Продаваемые светодиодные ленты, по большей части, не имеют данных о потребляемом токе. Примерно его можно определить, зная тип светодиодов и их количество на 1м ленты.

В маркировке светодиодов цифры обозначают их размеры:

• SMD3528 – 3.5х2.8 мм;
• SMD5050 – 5х5 мм.

Таким образом, если запас по току в цепи 12В составляет 4 ампера и более, то без особых последствий можно подключить 4м светодиодной ленты SMD3528 с плотностью 120 светодиодов на метр или 3м SMD5050 с плотностью 60 светодиодов.

Последний совет! Перед тем, как подключить светодиодную ленту к компьютеру, внимательно проверьте полярность подключения, отсутствие замыканий в соединительных проводах. Не страшно, если перегорит лента или ее отдельный участок из-за неправильного подключения. Хуже, когда неисправность возникнет на стороне ПК.

Основные области применения

RGB-ленты для подключения являются отраслевым стандартом для освещения промышленных и бытовых объектов, однако в последнее время они становятся все более популярными в «умных» домах и дают возможность людям точно контролировать качество и количество света.

Технология сферы применения:

1. ИК-пульты и контроллеры: применять свет для связи между дистанционным пультом и контроллером.
2. Радиоуправление (RF) используется для управления дистанционными объектами с применением различных радиосигналов.
3. Контроллеры DMX Digital Multiplex (DMX) — отличный способ одновременного управления несколькими источниками света.
4. RGB Dimmer создают пользовательские цвета на полосе с помощью регулятора или циферблата.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

• светодиодная лента длиной 5 м;
• диммер с пультом дистанционного управления для монохромной ленты;
• блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Какие ошибки могут быть при выборе?

Подводя итог всему вышесказанному, перечислим три основные ошибки, которых вам следует избегать при выборе и покупке контроллера.

1 Выбор без расчета мощности.

2 Монтаж контроллеров, работающих от инфракрасных пультов ДУ за потолком или зашивание их гипсокартоном.

3 Использование контроллера одного производителя для подсветки в разных комнатах.

Почему это
ошибка и чем это грозит? Проблема здесь в том, что у продукции одного и того же
производителя, пульты могут работать на одной частоте.

И вы, пытаясь включить RGB подсветку только в зале, автоматически будете ее запускать во всех остальных комнатах и остальных местах.

Чтобы этого избежать, либо используйте псевдо систему “Умный дом”, с одним пультом, управляющим на четырех разных каналах.

Либо элементарно для разных комнат, покупайте продукцию разных фирм.

Светодиодная лента Ардуино – Подключение

Чтобы подключить 12v светодиодную ленту к Arduino, вам понадобится несколько компонентов:
● 12v RGB светодиодная лента(SMD5050);
● 1 x Arduino Uno (любая совместимая плата подойдет);
● 3 x 10 кОм резисторов;
● 3 x логических уровня N-канальных МОП-транзисторов (MOSFET);
● 1 х макет;
● Монтажные провода;
● Блок питания на 12 В.

Подключение адресной светодиодной ленты к Ардуино

Всякий раз, когда вы управляете прибором с более высоким напряжением, чем у вашего микроконтроллера, вам нужно установить что-нибудь между ними, чтобы избежать поломки или даже возгорания. Один из простых способов сделать это – использовать MOSFET. Передавая сигналы широтно-импульсной модуляции (ШИМ), вы можете контролировать количество энергии, проходящее между стоками и источником. Пропустив каждый из цветов светодиодной полосы через МОП-транзисторы, вы можете регулировать яркость каждого цвета на светодиодной ленте.
При использовании микроконтроллеров не забывайте о компонентах логического уровня для обеспечения стабильной работы. Убедитесь, что ваши МОП-транзисторы являются логическим уровнем, а не стандартным.

Настройте свою схему следующим образом:

1. Подключите контакты Arduino 9, 6 и 5 к концам затвора трех МОП-транзисторов и подключите резистор 10 кОм в соответствии с заземлением.
2. Подключите ножки источника к заземлению.
3. Подключите дренажные опоры к разъемам Green, Red и Blue на светодиодной ленте.
4

Подключите шину питания к разъему +12v светодиодной полосы (обратите внимание, что на изображении выше провод питания черный, чтобы соответствовать цветам разъемов на моей светодиодной полосе).
5. Подключите заземление Arduino.
6

Подключите стабилизатор питания 12 В в сеть.
Большинство светодиодных полосок имеет разъемы Dupont, к которым легко подключиться. Если у вас нет таких, вам понадобится припаять провода к диодной ленте. Не паникуйте, если вы новичок в пайке — это легкая работа. В интернете есть множество руководств по началу работы с паяльником, с которыми можно ознакомиться, если пайка доставляет вам трудности.
Для этого проекта мы будем управлять нашей платой Arduino по USB . Вы можете выбрать питание платы с помощью вывода VIN, но перед этим убедитесь, что вы знаете ограничения мощности для своего устройства.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

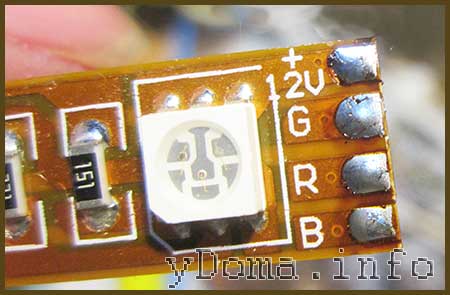

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.
