Выбор на любой вкус и кошелек: схемы самого эффективного подключения радиаторов отопления

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

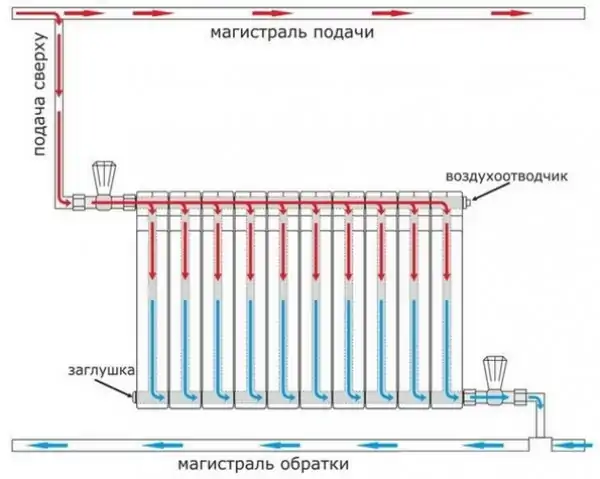

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Правильный монтаж конструкции без обводной трубы

Такая схема не потребует параллельной отводки трубы, базирующейся на сварке или креплении с помощью переходников и фитингов.

Примитивизм в монтаже и некоторая экономия средств впоследствии принесёт немало проблем домовладельцу. Самая затратная статья — отключение системы при локальных протечках трубопровода или радиатора.

Инструменты

Для организации теплоснабжения не потребуется приобретать специальные наборы инструментов — с задачей справятся сантехнические приспособления и те ключи, которые есть в наличии у домашнего мастера. К домашнему набору добавьте лишь специфические инструменты:

• специальные ключи для подсоединения американок;
• инструменты для навинчивания переходников;
• динамометрические ключи для «нежных» деталей.

Справка. Профессионалы советуют не приобретать дорогостоящую оснастку для присоединения деталей с накидной гайкой. С задачей справляется рожковый (или разводной) ключ с пассатижами. Первый — удерживает, другой — закручивает.

Схемы и способы подключения

При однотрубной схеме подключения теплоснабжения в жилье используется несколько схем получения энергии от источника тепла.

Диагональное подключение относится к эффективным методам. Трубы чередуются с верхним и нижним подключением в границе одного радиатора: вход тепла приходится на верхний патрубок, выход — внизу батареи. Такая система отлично зарекомендовала себя при подключении радиаторов свыше 10 звеньев, прогревание батарей происходит равномерно.

Фото 2. Подключение радиатора отопления по диагональной схеме. Горячий теплоноситель обозначен красным цветом, холодный — синим.

• Нижняя обвязка, по оценке специалистов, менее эффективна по теплопроводности, но применяется в закрытых отопительных системах, когда трубы идут от котла горизонтально и скрываются под полом.
• Вертикальное подключение основано на монтаже стояка в зоне котла, к нему подсоединяются остальные элементы отопительной конструкции. Плюс такого способа — отсутствие воздушных пробок при самотёке воды.
• Верхняя разводка (входящие и исходящие патрубки установлены вверху с разных сторон) используется в радиаторах специальной конструкции, где исключён прямоток. Носитель опускается по первой секции вниз и проходит по остальным звеньям.

Как правильно подключить радиаторы

При монтаже отопительной системы важно правильно установить радиаторы, укрепив их на стене под оконными проёмами. По нормам, нельзя, чтобы расстояние от пола и окна до батареи было менее 10 сантиметров

Вдвое меньше допускается зазор от стены.

Для закрепления этих элементов используют 3 кронштейна на каждую единицу: два крепятся в верхних точках, один — снизу.

Выравнивайте поверхность батареи по вертикали; по горизонтали допускается небольшое понижение, чтобы в верхней части не скапливался воздух.

Добивайтесь такого уровня, чтобы пробки радиаторов прямо подходили к расположению патрубков. На каждую батарею навинчивайте кран Маевского (в верхнюю точку), монтируйте заглушку вниз. При необходимости поставьте регуляторы тепла.

С помощью переходников (футорок) обеспечиваются переходы с правой на левую резьбу, с труб разного диаметра. Для подключения батарей к трубопроводу продаются наборы со сгонами, переходниками, муфтами и кранами. Комплект дополнен прокладками, которые не нуждаются в дополнительной гидроизоляции. Иногда при резьбовом соединении труб и переходников прокладки не спасают, тогда примените лён, пропитанный олифой.

Важно! Начинайте накручивать переходники с прочистки труб и стыков: в местах соединения не допускается наличие краски. Поработайте наждаком «до голого металла»

Иначе краска со временем отслоится и соединение даст протечку.

Мастер-класс. Пример установки радиатора отопления своими руками

Рассмотрим алгоритм действий при подключении батареи к системе отопления.

Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.

Подготовка радиатора

Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой

Важно, чтобы отверстия получились максимально чистыми и сухими

Отверстие вытирается насухо

Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).

Переходник

Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).

Устанавливается «американка»Ключ для «американок»Используется ключ для «американок»

Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.

Установка заглушки

Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску

Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы

Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаски

Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.

Расширение трубы

Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.

Нанесение разметки

Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.

Черчение линии установки держателей

Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.

Установка нижнего крепления

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.

Монтаж радиатора отопления

Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.

Разметка для будущего штробирования стен

Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.

Штробирование

Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.

Подготовка трубок для подключения радиатора

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.

Подключение трубопровода

Видео – Как установить отопительный радиатор

Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

• 2/3 батареи.
• До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Виды

Основной признак, по которому могут различаться однотрубные варианты отопления, это схема циркуляции теплоносителя.

Вертикальная схема

Ее особенностью является применение вертикальных стояков и возможность установки в многоэтажных домах. При этом теплообменники отопления подключаются последовательно, начиная с верхнего этажа. Кроме того, наличие вертикального стояка позволяет организовать самотечную сборку, не требующую применения циркуляционного насоса.

Теплоноситель здесь будет приходить в движение, стекая под воздействием гравитации по имеющим некоторый наклон горизонтальным участкам труб. Кроме того, теплоноситель дополнительно будет двигать сила, возникающая в вертикальных стояках за счет разности в плотности теплоносителя с разной температурой.

Горизонтальная

Применяется лишь в одноэтажных домах. Может быть как самотечной, так и с принудительной циркуляцией. Все радиаторы отопления в горизонтальных системах подключаются параллельно. Возможно создание схем с несколькими петлями, подключаемыми через коллектор.

Кроме того, существует вариант однотрубного отопления, в котором теплоноситель проходит не только через радиатор, но и параллельно через трубу небольшого диаметра.

Это позволяет создавать более длинные петли за счет более эффективного распределения тепла по всей длине отопительной магистрали. Называется такая схема «ленинградка».

Этапы монтажа радиатора отопления в квартире своими руками

Монтаж состоит из следующих этапов.

Подготовка инструментов

Понадобится:

• карандаш для разметки;
• рулетка для обмеров;
• строительный уровень для выравнивания прибора относительно горизонтальной линии пола;
• пассатижи;
• дрель со сменными свёрлами;
• шуруповёрт;
• набор ключей;
• сгоны;
• ниппели, трубы с нанесённой резьбой, уголки;
• кран Маевского, требуется для спуска воздуха;
• запорные вентили, позволяют изолировать батарею от системы отопления.

Выбор правильного места

Выбирая место для радиатора, следуйте рекомендациями специалистов:

месторасположение отопительного прибора выбирается по центру проёма окна;

Важно! Батарея должна охватывать не менее 70% проёма. Производится разметка середины, а от неё вправо и влево откладываются длины и делаются отметки под крепления

• зазор от пола не меньше 8 см и не больше 14 см;
• для исключения западания показателя тепловой мощности батарею требуется располагать от подоконника на расстоянии около 11 см;
• от задней стенки радиатора до стены не менее 5 см, такое расстояние обеспечит хорошую конвекцию тепла.

Более точные отступы рассчитываются при совершённом выборе конкретного типа батарей и расчёта количества секций.

Подготовка к подсоединению

Сначала сливают теплоноситель. Далее на стену крепят специальные кронштейны либо проводят проверку уже существующих креплений.

Исследуют стены на возможные дефекты. Если есть зазоры и щели, их закладывают цементным раствором. После высыхания закрепляют утеплитель из фольги.

Разнообразие вариантов отделки стен довольно обширное.

Выбор схемы подключения

Существует 3 варианта подключения радиаторов к системе отопления:

• нижний способ, крепление производится внизу источника обогрева, по разным его сторонам;
• боковое (одностороннее) подключение, чаще всего применяется при вертикальном типе разводки с заходом в одну из сторон батареи;
• диагональное подключение подразумевает расположение трубы подачи сверху батареи, а обратки ― с противоположной стороны снизу.

Описание процесса

Последовательность:

• демонтируют старый радиатор;
• монтируют воздухоотводчик, в открытые отверстия коллекторов вкручивают заглушки. При отличающихся диаметрах труб применяются переходники.

  Фото 1. Воздухоотводчик автоматический 1/2, в комплекте с отсекающим клапаном, производитель — «TIM».

• для монтажа запорной и регулирующей арматуры, изначально фиксируются на входах и выходах шаровые краны;

Справка! На этом этапе в качестве дополнительного элемента можно установить термостаты, позволяющие контролировать расход теплоносителя.

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана

Использование радиаторов с нижней подводкой

Данный метод является не только самым эффективным, но и самым приемлемым в эстетическом плане. К плюсам данного подключения можно отнести:

возможность установки переходника направления потока;

Переходник направления потока

• отсутствие необходимости в покупке подходящего терморегулятора – он уже имеется на радиаторе;
• то, что оба патрубка от батареи идут в стену или пол.

Подводка труб в стене

Однако есть и минусы, среди которых:

• необходимость в установке воздухоотводчика на каждом радиаторе;
• необходимость в постоянном использовании циркуляционного насоса;
• меньшая равномерность прогрева, более низкая эффективность;
• невозможность использования для самотечных отопительных систем.

Нужно стравливать воздух с батареи

Оптимальная скорость работы насоса

Задача системы отопления с насосной циркуляцией заключается в надежной доставке теплоносителя ко всем потребителям системы, включая самые дальние радиаторы. Чтобы это происходило эффективно, насос должен создавать необходимый для этого напор: его рассчитывают проектировщики, учитывая гидравлическое сопротивление труб. Чаще всего бытовые насосы имеют 3-7 скорости вращения ротора, что позволяет увеличивать или уменьшать производительность работы.

Наиболее простой способ подобрать оптимальную скорость циркуляционного насоса:

1. Отопительную систему нужно вывести в рабочий режим.
2. Измерить температуру поверхности трубы перед и после котла при помощи лазерного поверхностного термометра (пирометра).
3. При разнице температур более 20 градусов скорость вращения ротора нужно увеличить.
4. Если разница меньше 10 градусов, скорость потока нужно уменьшить. Оптимальная разбежность уровня нагрева подачи и обратки – примерно 15 градусов.

Пирометр можно не применять, когда подающая и обратная труба оснащены термометрами. Если с помощью регулировок не удается достичь требуемой разницы температур в 10-20 градусов, это говорит о низкой эффективности системы. Причиной чаще всего бывает ошибка в подборе циркуляционного аппарата. Слишком низкая температура воды в обратке провоцирует увеличение нагрузки на котел и увеличение расхода энергоносителей. Очень горячая вода циркулирует слишком быстро, не успевая передать тепло обогревателям.

Двухтрубное отопление

Отличительная особенность двухтрубной разводки – наличие двух контуров, один из которых предназначен для подачи разогретого теплоносителя к радиаторам, а второй необходимо для возврата остывшего теплоносителя в котел. Двухтрубная конструкция дает возможность подключать радиаторы параллельно, в результате чего каждый из них получает теплоноситель одинаковой температуры.

Благодаря параллельному подключению удается достичь независимости каждого радиатора, потому на них можно устанавливать отдельные терморегуляторы для настройки теплоотдачи. Единственным недостатком такой разводки является высокая себестоимость – для обустройства отопления требуется в два раза больше материалов. Впрочем, эти затраты в дальнейшем с лихвой окупаются.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Расстановка

Точное количество секций радиаторов определяется в ходе теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Основные данные для расчета – значение теплопотерь для каждого отдельного помещения и мощность теплоотдачи секции батареи.

Рассмотрим расчет секций на примере радиаторов кондор

Общая теплоотдача батарей должна компенсировать потери тепла. Также в ходе расчета определяется требуемое сечение труб для каждого участка системы. Существуют типовые варианты размещения отопительных приборов.

Принципы размещения

Правильно будет расположить дополнительные батареи в угловых комнатах и на крайних этажах: потери тепла в этих помещениях значительно выше, нежели в середине здания. Это обусловлено наличием соприкасающихся с наружной средой поверхностей: холодные стены угловых комнат, пол и потолок крайних этажей.

Тепло, уходящее через световые проемы в результате воздухообмена, сразу восполняется, тем самым предотвращаются сквозняки и значительные перепады температур.

Параметры

Виды системы отопления не влияют на способы расположения батарей: они устанавливаются согласно строительным нормам. Главное – обеспечить эффективную циркуляцию воздуха вокруг батареи. Это позволит передать большее количество тепла от теплоносителя помещению.

Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:

• 10 см от низа подоконника;
• 12 см от уровня пола;
• 5 см – зазор между агрегатом и стеной или слоем термоизолятора.
