Подключение кондиционера к электросети

Общие рекомендации по подключению

Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.

1. Мощность устройства не превышает пары киловатт.
2. Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв.мм.
3. Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
4. На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.

В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.

Как правильно установить сплит систему самостоятельно

Алгоритм действий:

Фиксация внутреннего блока

Взять монтажную стальную раму, затем приложить горизонтально к стене с помощью уровня, где будет находиться фен. Аккуратно отметить все места крепления, сделать отверстия перфоратором и забить дюбели из пластика. С помощью саморезов закрепить пластину. Подвесить фен, проверив уровнем.

Монтаж внутреннего блока

Подготовительные работы с коммуникационными каналами

Чтобы самостоятельно монтировать прибор, следует грамотно подготовить канал под магистраль. В стене сделать соответствующие отверстия, используя перфоратор, провести трубку контура хладогента. В процессе сверления нужно сделать не очень резкий уклон, чтобы образовался полноценный путь для отхождения образующегося конденсата.

Фиксация наружного блока

Это наиболее сложная часть работы, так как масса блока может превышать двадцать килограмм. Зачастую приходится монтировать на достаточно большой высоте. С помощью уровня выполнить разметку, перфоратором проделать отверстия нужного диаметра. Вкрутить болты анкерные, прикрутить кронштейны. После этого разрешается монтировать внешний блок. В процессе монтажа понадобится помощь хотя-бы одного человека. Если высота слишком большая, желательно обратиться к альпинистам. Учитывая тот факт, что модуль крепится болтами, желательно поместить под лапки резину, это поможет снизить возможную вибрацию.

Соединение двух модулей

С клемм наружного модуля снять все защитные крышки из пластика, после этого аккуратно подключить все кабели, идущие от внутреннего блока. Выполнить монтаж трассы сплит-системы, не забыв выполнить теплоизоляцию на трубки. Чтобы в них не попадал мусор, концы можно заклеить армированным скотчем. Хомутами прикрепить трассу к стене, трубки обрезать, но должен оставаться запас в десять сантиметров, на них крепятся накидные гайки. Снять фаску с помощью специального риммера. Накидными гайками прикрепить трубки к штуцерам внешнего и внутреннего блока.  Потом аккуратно прикрепить дренажную трубку, для этого можно взять пластиковые хомуты.

Процедура вакуумирования

Прежде чем запустить фреон, нужно выполнить вакуумирование, используя коллектор, насос. Что касается насоса, то его следует подсоединить к штуцеру через коллектор, включить на полчаса. Этого времени хватит для ликвидации воздуха. Когда насос будет включен, нужно открыть рукоятку, она располагается под манометром. После процедуры перекрыть краник, который расположен на коллекторе, затем можно выключать насос.

Наполнение фреоном

Запустить хладагент можно с помощью ключа-шестигранника, открыв клапан. Заполнив трассу фреоном, шланг откручивают

Важно знать, что в процессе отсоединения шланга, может наблюдаться выброс хладагента, а это чревато повреждением глаз и обморожением рук. Избежать неприятностей помогут перчатки и защитные очки

Штуцер с вентиля откручивать быстро, чтобы не терять фреон. Обмылить возможные места утечки, проверить заглушки.

Убедившись в стопроцентной герметичности, можно выполнить пробный запуск прибора, затем снова проверить соединения.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

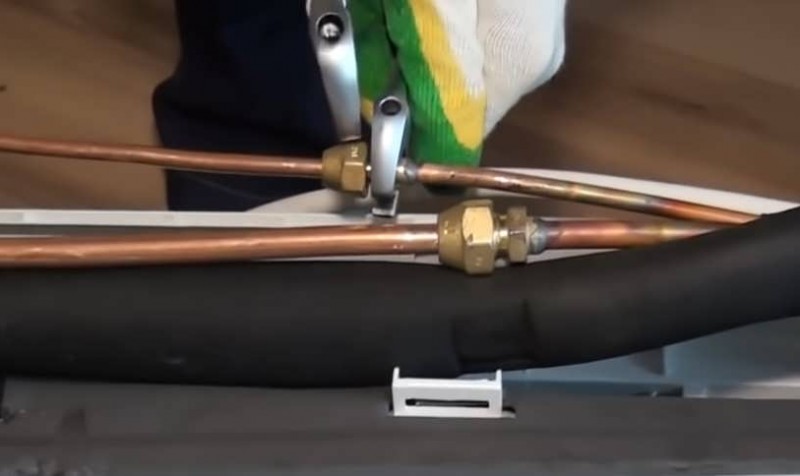

Медные трубки подключаются к внутреннему блоку кондиционера

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Что потребуется для установки

Кроме того, существуют дифференциальные автоматы, выполняющие одновременно функции УЗО и выключателя. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок. На место устанавливаются крышка и панель.
Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил

Для этого потребуется: Открутить все заглушки на портах.
Основные требования к элементам индивидуальной линии: Организовать отдельный контур заземления для всей индивидуальной линии.
Вакуумирование кондиционера Схема соединений для вакуумирования и заправки кондиционера Очень важно соблюдать элементарные правила пользования кондиционером Хладагент из баллона необходимо закачать в систему. На его боковой стене имеется два порта, один со штуцерами большого, а другой — маленького размера.
Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.
Затем собирается соединительный провод ПВС с вилкой, а второй конец подсоединяется к кондиционеру. Особенности и требования В летний зной каждый мечтает о приобретении в дом кондиционера.
Выбор выключателя основывается на наличии свободного места на электрическом щите, стоимости приборов и легкости монтажа.
Самостоятельная установка кондиционера: Часть 2

Какой кабель выбрать

При выборе провода нужно ориентироваться на тип сети квартиры. Она бывает двух и трехлинейная. В современных квартирах в розетках есть заземление. Поэтому для подключения кондиционеров применяется трехжильный кабель. Сечение его проводников выбирают по мощности будущей сплит системы. В справочниках по электротехнике есть все необходимые данные. Также не составит труда определить площадь сечения провода при помощи онлайн калькуляторов в интернете.

К примеру, для режима длительной работы кондиционера выбирают:

• для устройств с мощностью до 3 кВт достаточно сечения 2 кв.мм;
• для мощности от 3 до 5 кВт выбирают кабель 2.5 кв.мм;
• мощность 7 кВт потребует медного кабеля сечением 4 кв.мм.

Кабель выбирается и по характеристикам изоляции. Например, предназначенное для улицы изделие будет чрезмерно дорогим. Оптимальным по соотношению цена-качество кабелем является тип ВВГ. Он выполняется в ПВХ изоляции, срок службы изделия составляет 30 лет. Выпускается и плоская модификация данного кабеля под маркировкой ВВГ-П, а также негорючая ВВГнг.

Подключение кондиционера LG ART COOL GALLERY по электрическим схемам

Ниже на фото будет дана электрическая схема подключения кондиционера LG ART COOL GALLERY инверторного типа. Первая схема – подключение внутреннего блока, вторая – подключение наружного блока. Третье фото – клеммная колодка внешнего блока. Четвертое фото – полностью готовый к функционированию внутренний блок. Представленная на фотографиях сплит-система 9 модели установлена в квартире, подключена к розетке и отлично работает. Монтажники использовали медный питающий кабель с сечением в 1,5 мм².

Для того, чтобы справиться со всеми этапами самостоятельно, можно посмотреть видео установки и подключения кондиционера своими руками ниже:

Этапы монтажа

Установка кондиционера подразумевает, что все коммуникации — трубки, шланги, провода — будут спрятаны в стену посредством штробления либо скрыты в коробах. Так или иначе, монтаж оборудования после проведения ремонта — довольно плохая идея, но не критическая. С помощью коробов из ПВХ или ГКЛ, с последующей отделкой, можно будет восстановить эстетику. Этапов работы несколько:

• Проведение коммуникаций между блоками.
• Установка блока на фасадной стороне.
• Монтаж внутреннего блока.
• Интеграция оборудования в систему электропитания, подключение к трубам.
• Отладка перед запуском.
• Тестовый запуск устройства.

Профессиональный монтаж всегда предполагает учет малейших нюансов, ряд специфических операций, требующих профессионального подхода, потому обращаться нужно только к проверенным специалистам. Около 80 % неисправностей, выявленных в ходе эксплуатации, — следствие непрофессионального монтажа.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция представляет собой эффективную систему, которая основывается на принципе замены отработанного воздуха на свежий. То есть она обеспечивает приток свежего уличного воздуха и выводит застоявшийся из помещения. Данная система основывается на создании всего двух встречных потоков. Систему приточно-вытяжной вентиляции можно создать на основе вытяжки воздуха и полностью независимых подсистем притока. Также данную систему можно сконструировать на основе всего одной установки, которая будет работать на вытяжку и на приток воздуха. Нагрев воздуха может осуществляться при помощи водяных или электрических нагревателей.

Данная вентиляционная система обладает следующими преимуществами:

• обеспечивает автоматическую принудительную систему фильтрации воздуха в помещении;
• производит нагрев и очищение воздуха.

Некоторые современные системы также предусматривают увлажнение воздуха, что становится возможным за счет поступления влаги в поток свежего приточного воздуха. Этим же образом решается проблема образования конденсата в помещении.
