Схема обвязки настенного двухконтурного газового котла

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Газ

Для того, чтобы подключить котел к газопроводу, необходимо:

1. Соединить трубку с подключения газа с отсеком газопровода. Эти элементы расположены в центральной части котла.
2. Также, как и в ситуации с водой, при подключении газа рекомендуется установить специальный фильтр. Это поможет защитить котел от различных засоров. Которые могут привести к сбою в работе котла и даже поломке.
3. Герметизацию резьбы необходимо производить краской.
4. Также, к котлу необходимо подключить соединительный элемент – лучше выбрать нержавеющий шланг, который на сегодняшний день заменяет старые резиновые шланги.

Этот устаревший вид соединения газоснабжающие организации запрещают. Подключение газопровода к котлу очень ответственное мероприятие

Важно соблюдать все меры предосторожности, что поможет избежать взрыва

Необходимо тщательно проверять все соединения по завершении работ, чтобы исключить какие-либо водные течи или разгерметизацию. Подключать котел необходимо по прошествии некоторого времени. Сразу делать этого не нужно.

Во избежание выхода оборудования из строя, важно постоянно следить за его работой. Важно исключать какие-либо течи. Если это все же произошло, необходимо незамедлительно перекрыть краны холодной и горячей воды

И

Если это все же произошло, необходимо незамедлительно перекрыть краны холодной и горячей воды. И

ногда можно столкнуться с такой проблемой как затухание котла. Это может случиться вследствие образования копоти, которая препятствует подаче огня

Важно следить за подобным явлением и по возможности прочищать трубки. В более дорогих котлов, в отличие от котлов эконом-класса, такой проблемы возникнуть не должно, так как в данных устройствах всегда есть специальные вытяжки. При покупке лучше уточнить этот момент

При покупке лучше уточнить этот момент.

Также, котел может потухнуть, если засорена форсунка. Убрать образовавшийся нагар можно обычной щеткой. Если описываемая проблема происходит на котлах с электронной функцией, то причину искать не нужно – она отобразится на дисплее. В наиболее распространенных случаях котел возобновляет работу после полного перезапуска.

Таким  образом ,важно знать, какой котел и как установить. Изучив все необходимые инструкции и условия, сделать это будет несложно. Правильно установленный котел не принесет много хлопот при использовании и будет долгое время не выходить из строя

Правильно установленный котел не принесет много хлопот при использовании и будет долгое время не выходить из строя.

Электрическое подключение

Для того чтобы подключить к газовому котлу электрический кабель, нужно снять переднюю панель с корпуса, открутить винты, повернуть боковые панели и выдвинуть панель управления.

Установка газовых котлов требует подключения к электрической сети: для этого нужен тип кабеля, указанный в инструкции и соответствующий ГОСТам. Гибкий кабель электропитания, отведенный от выключателя с предохранительным контактом, присоединяется к распределительной коробке котла.

Кабель должен иметь сечение не меньше 3*1,5 мм от счетчика, а линия защищается автоматическим выключателем, а также для регулирования питания сети нужен стабилизатор. Розетка должна располагаться минимум на 10 см. от оборудования.

Производители рекомендуют использовать предохранитель на 3 Амп. или предохранительный разъем такого же номинала тока, чтобы при эксплуатации не пострадала автоматика. После подключения нужно обязательно закрепить провод заземления.

Самостоятельный монтаж настенных газовых котлов отопления

Монтаж газового котла своими руками — делаем правильноОднако не все производители газового отопительного оборудования разрешают инсталляцию своих теплоагрегатов самостоятельно:

• компании Ariston, Viessmann, Bosch и ряд других обязывают покупателей выполнять монтаж настенного газового котла исключительно силами сотрудников сертифицированных центров;
• некоторые производители, такие как BAXI, Ferroli, Electrolux более лояльно относящиеся к данному вопросу, не запрещают производить неавторизованную установку настенных приборов. Но в любом случае для пуско-наладочных мероприятий при обустройстве отопительной конструкции нужны будут услуги от специалистов, имеющих допуск на подключение газового и электрического оборудования.

Особенности подключения

Перечисленные ниже особенности не являются обязательными, однако их выполнение продлевает срок годности котла и облегчает обслуживание всей отопительной системы в целом. Они такие:

1. На все водяные патрубки агрегата на газе следует ставить своими руками запорные шаровые краны.
2. На трубу, по которой возвращается охлажденный теплоноситель, стоит ставить фильтр очистки воды. Благодаря этому можно уберечь теплообменник от загрязнения веществами, которые возвращаются из отопительной сети. Такой же фильтр является востребованным и на трубе подачи холодной воды во второй контур.
3. С обеих сторон фильтров стоит размещать запорные шаровые краны. Это облегчит чистку фильтров.
4. В обвязку желательно включать химический смягчитель воды. Он уменьшает жесткость теплоносителя и предотвращает образование накипи в теплообменнике. Его размещают на трубе обратки.
5. Подключение котла к отопительной магистрали стоит делать, используя разъемные резьбовые муфты и такие же трубы, из которых состоит теплосеть. Первые пригодятся тогда, когда нужно снимать котел. Благодаря им не нужно нарушать целостность труб.
6. На нижнем контуре отопительной системы следует устанавливать кран слива теплоносителя из котла. Благодаря этому не нужно будет сливать из сети весь теплоноситель.

Согласно требованиям, описанным в разных видео, обязательно при подключении:

• предусмотреть вентиль, который сливает воду. Его устанавливают своими руками на нижнем контуре сети;
• подсоединить трубу подпитки к линии подачи теплоносителя в систему. Такой подход не позволить холодной воде поступать в раскаленный теплообменник. Это правило актуально для классических газовых котлов. Если используются конденсационные устройства, то такую подводку лучше подсоединять к линии обратки;
• не устанавливать запорный вентиль между котлом и группой безопасности (это требование является целесообразным для ситуаций, связанных с дополнительным монтажом такой группы; обычно она не нужна, поскольку входит в состав устройства).

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Подсоединение котла к источникам питания

Схема подключения одноконтурного газового котла к отоплению и бойлеру косвенного нагрева. Помещение должно иметь сквозную продушину.

Это их основное отличие от турбированных котлов с коаксиальным дымоходом. Работает с любыми типами радиаторов отопления и любыми котлами. В завершение установите трубу, посредством которой будет осуществляться подводка газа к отопительному агрегату, и приступайте к устройству дымохода.

Счетчик воды

См. также: Как посчитать смету на электромонтажные работы образец

T — специальный двухпроводный разъем, позволяющий подключить внешний термостат для поддержания заданной температуры в точке расположения термостата. Составной частью проекта дома, является инженерная часть.

Обвязка котла. Это обусловлено тем, что часть важных узлов обвязки насос, расширительный бак, группа безопасности входит в состав устройства на газе. Зафиксируйте имеющиеся элементы крепления в горизонтальном положении и отметьте место устройства будущего дымохода. А вот донагрев этого бойлера будет занимать 40 — 50 минут.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Но если вы живете в доме постоянно и не отключаете котел в морозы, то имеет смысл использовать в качестве теплоносителя воду.

Надеемся, что изложенные сведения помогут вам правильно выбрать оборудование, а также смонтировать и запустить его в соответствии с требованиями проверяющих организаций. Зато проточная разновидность проще в реализации.
Схема подключения двухконтурного котла

Каким образом связать в системе 2 котла?

Нельзя просто так взять и как попало соединить 2 прибора, система или не будет работать, или будет работать некорректно. Необходимо использовать тщательно разработанные грамотно разработанные с инженерно-технической точки зрения.

Основных схем соединения две, это:

• Последовательная, когда все элементы связаны друг с другом без дополнительных узлов. В этом случае, один прибор будет нагревать теплоноситель, а второй его догревать;
• Параллельная, при которой, входящие в схему приборы имеют 2 узла соединения и котлы работают независимо друг от друга.

Последовательная система подходит больше для маломощных котельных установок и используется редко.

Последовательное подключение считается непрактичным уже хотя бы из-за того, что нельзя снять один котел, не затронув второй. На самом деле проблема решается установкой байпасов и запорной арматуры, но все-таки параллельное подключение является преимущественным

Между тем параллельное подключение в единой системе газового и электрического котлов, обладает массой преимуществ. Поэтому именно его используют чаще всего, несмотря на то, что при этом обустройстве требуется большее количество материалов и оно считается затратнее.

В таком устройстве можно в любой момент отключить один из приборов и даже снять его для замены или ремонта, второй продолжит работать в штатном режиме.

Особенности монтажа напольного газового котла

Газовый котел вне зависимости от того, напольная или настенная модель, устанавливать следует согласно нормам и правилам:

• монтаж напольного газового котла осуществляют в отдельном помещении, которое называется топочной или котельной, площадью не менее 4 «квадратов»;
• высота потолков – от 2,5 метра;
• объем помещения должен составлять более 8 м³ при мощности теплоагрегата до 30 кВт, 13,5 м³ при 31 — 60 кВт и 15 м³ при 61 — 200 кВт;
• обязательно наличие открывающегося окна;
• ширина двери в котельной не может быть менее 80 сантиметров;
• отделка топочной должна производиться с использованием негорючих материалов;
• недопустимо наличие в помещении фальшпола или фальшпотолка;
• обязательным является обеспечение притока воздуха, поступающего через не закрывающуюся продушину, сечение которой равняется 8 см² из расчета на 1 кВт мощности агрегата.

К другим требованиям относится:

• соблюдение длины горизонтального участка газохода в пределах помещения котельной – не больше 3 метров. Углов поворота не может быть больше 3. У газохода должен быть вертикальный выход, поднимающийся над коньком кровли или над фронтоном плоской крыши не менее, чем на один метр. При монтаже дымохода для газового котла использовать следует только цельные материалы, устойчивые к химическим и термическим воздействиям, поскольку при остывании продукты сгорания образуют агрессивные вещества. Слоистые материалы, такие как асбоцементные трубы, можно применять, но если они будут располагаться на расстоянии более 5 метров от выхлопного патрубка;
• прежде чем выполняется установка напольного газового котла, необходимо, чтобы котельная была правильно подготовлена (детальнее: «Правила установки газового котла отопления — инструкция по установке и подключению»). Пространство перед агрегатом оставляют свободным. На пол под теплоагрегат настилают прочный несгораемый металлический лист размером 1 на 1 метр. Асбоцемент использовать нельзя, поскольку ни пожарники, ни газовики его не признают – он через время истирается, а кроме того, по санитарным нормам в жилом помещении материалы, содержащие асбест, держать запрещается;
• в котельной не может быть мест наподобие полостей, где смогут накапливаться продукты сгорания или опасная для жизни людей газовая смесь. В том случае, когда газовый прибор планируется использовать для обогрева дома, газовики в обязательном порядке проверят состояние отопительной конструкции в квартире или доме. На горизонтальных участках трубы должны располагаться под уклоном, который не превышает 5 миллиметров на погонный метр по направлению передвижения теплоносителя. В самой высокой точке системы теплоснабжения следует поставить расширительный бак и воздушный клапан. Отопительная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1,8 бар.

Монтаж даже самой простой модели не разрешается в следующих случаях:

• если квартира располагается в многоквартирном доме, где отсутствует магистральный газоход;
• когда в кухне обустроен фальшпотолок, который жильцы не хотят убирать, или капитальная антресоль. Если днище антресоли сделано из картона или дерева, демонтировать ее просто.

Установка газового котла в частном доме – требования, правила монтажа и использования

Основная информация

В большинстве случаев встречаются агрегаты, которые способны нагревать за одну минуту 6 литров воды. Этот показатель можно вполне считать неплохим. Правда он возможен только если осуществить правильный монтаж установки.

Принцип работы основывается на наличии двух отдельных друг от друга контуров. Первый отвечает за отопление дома, а второй – за горячую воду в кране.

Чтобы подключить устанавливаемый котел, нужно учитывать наличие сразу нескольких систем в помещении:

1. Отопление. Будет две трубы – подача горячей и прием холодной.
2. Водопровод. В систему подается холодная вода.
3. Газопровод. Подача горючего.
4. Электропитание. Необходимо если в устройстве предусмотрены контролирующие приборы и автоматический розжиг.

Установка и подключение двухконтурного начинается с монтажа его на стену. Для этого используются специальные кронштейны, которые в большинстве случаев поставляются вместе с оборудованием. Главное, что нужно учитывать – крепеж должен находится в идеальной горизонтальной плоскости, а потому нужно обязательно иметь уровень.

После установки крепежных элементов на стену вешается сам котел. Все это делается своими руками. Чтобы на всякий случай не допустить какой-либо ошибки, вначале можно просмотреть несколько видео, которых в сети множество. Они показывают установку разных систем.

Основные нюансы подключения двухконтурных газовых котлов

Перед подключением оборудования обязательно нужно устанавливать фильтр для грубой очистки воды на сам патрубок трубопровода. Он предотвращает забивание мусором котла, который образуется в батарее в результате реакции воды с металлом.

схема подключения газовых двухконтурных котлов

Если не поставить фильтр для грубой очистки, то оборудование очень скоро перестанет функционировать. Чтобы правильно установить фильтр, нужно накрутить его на сам патрубок обратки так, чтобы стрелочка была направлена на котел.

Если установить отсекающий кран на обратку котла, то при неожиданном выходе из строя оборудования, не нужно будет завоздушивать всю жидкость в системе отопления.

Прежде чем начать подключение двухконтурных газовых котлов, обязательно установите отсекающий кран с разъемным соединением, чтобы при необходимости Вам было удобно отсоединять его от контура отопления. не прибегая при этом к порезке труб.

Плохое соединение котла с трубой газопровода может привести к взрыву.

Схема подключения газовых двухконтурных котлов предусматривает не только правильную их установку, но также и их обвязку.

схема системы циркуляции

Схема обвязки зависит напрямую от модели котла, от вида устройства и от системы отопления. Они бывают с естественной циркуляцией и с автоматической.

Проще в обслуживании и надежней считается система с естественной циркуляцией. Управлять такой системой можно только вручную, она просто идеально подходит для частных домов, где возможно неожиданное отключение электроэнергии.

Схема автоматической циркуляции более удобна, поскольку она не требует участия человека. При такой схеме достаточно один раз выставить нужный уровень температуры и этот уровень будет постоянно поддерживаться автоматически. Однако при неожиданном отключении электричества насосы перестанут работать, соответственно и не будет производиться циркуляция нагретого теплоносителя.

Выбирая котел, обращайте внимание на его мощность, но стоит отметить, что при высокой мощности котла расход газа будет больше. При правильном подключении котел прослужит Вам очень долго и поможет создать в доме уют и комфорт

В последнее время они пользуются массовой популярностью среди покупателей, поскольку занимают минимум места и при этом отличаются высокой эффективностью.

Интересное на сайте

Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

Грамотно подойти к выбору данного напольного покрытия простому обывателю на порядок сложнее, чем могло показаться. Чтобы учесть множество существующих нюансов покупатель должен быть осведомлен о …далее. »

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

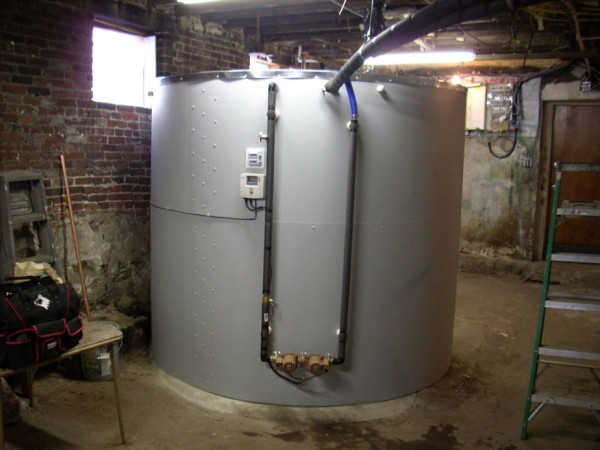

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

• Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
• Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.
