Как подключить тройную розетку: в один подрозетник, с одним проводом

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельном подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для «Умного дома», например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» — провода с белым оттенком;
• «нуль» — изоляция окрашена в синий цвет;
• «заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов. После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

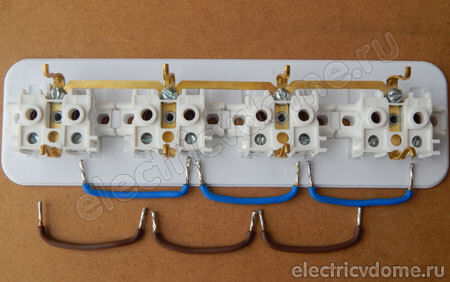

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток .

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины

При подключении нужно обращать внимание и на цвет изоляции проводов

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.

Похожие материалы на сайте:

Конструкция электрических розеток

Назначение электрической розетки состоит в том, чтобы создать надежный контакт с электрической вилкой. При плотном контакте с вилкой клемма розетки не нагревается и не искрит. Если контакт с вилкой не будет плотным, может произойти его нагрев, оплавление, и даже возгорание.

Параллельное подключение розеток

Корпус розетки должен препятствовать случайному прикосновению к клеммам розетки. Чтобы ограничить себе от подобных моментов, нужно приобретать качественные розетки. По типу розетки могут быть настенными или внутренними. По степени защиты IP они рассчитаны на применение в сухих помещениях, влажных помещениях, на улице в сырую погоду и даже под водой.

При подсоединении провода к розетке, особенно при параллельном подключении розеток, требуется высокая надежность, которая достигается винтовым соединением. К клемме провод должен прикручиваются винтом с плоской шайбой и гровером (пружинной шайбой), который не дает винту откручивается.

Параллельное подключение розеток через распределительную коробку и непосредственно с другой розетки

Кроме обычных розеток с двумя клеммами для фазы и нуля, есть розетки с заземлением, имеющие дополнительную клемму для защитного заземления. С увеличением числа электрических приборов, требуется установка дополнительных параллельно подключенных розеток. В одном месте можно подключить одну, две розетки или блок розеток.

Подключаем интернет-розетку

Общий порядок подключения интернет-розетки выглядит следующим образом:

Вставьте монтажную коробку розетки в стену.
Через верхнее отверстие коробки проденьте витую пару.
Зачистите кабель на 2–3 см. Вы увидите четыре витые пары — восемь разноцветных жил. Раскрутите их и расправьте

Действуйте осторожно — их легко переломить.
Откройте крышку клеммника (основного блока розетки) и подключите жилы в соответствии с маркировкой. На корпусе вы увидите две разные маркировки — А и В

Для подключения к интернету мы будем использовать маркировку В. Маркировка А больше подходит для соединения ПК с ПК. Особенности подключения розеток от разных производителей мы рассмотрим чуть ниже.

Нужно вставить жилы в соответствующие прорези

Теперь закройте крышку. У вас должны остаться кончики жил, выпирающие из розетки. Обрежьте их вровень со стенкой корпуса, чтобы не торчали.

Если у вас не хватило длины жил, чтобы провести их в нужные проёмы, просто зачистите кабель чуть повыше

Затем, используя распорные винты (они идут в комплекте с розеткой), закрепите её в монтажной коробке. Выемка для защёлки интернет-кабеля должна быть сверху.

Розетка закрепляется в коробке с помощью распорных винтов

Установите сверху лицевую панель (металлическую плоскую рамку) и декоративную рамку. Последняя просто защёлкивается сверху.

Лицевая панель держит декоративную рамку

Legrand

Чтобы подключить интернет-розетку Legrand, следуйте такой схеме:

1. Поверните белый фиксатор по часовой стрелке на 90 градусов. Он должен встать перпендикулярно корпусу.

Почти все розетки от Legrand оснащены такой защёлкой

Теперь поднимите блок, удерживая его за фиксатор. Он легко выйдет из паза и откроет нам доступ к контактам.

Сюда мы будем подключать жилы

В руках у нас сейчас должен быть съёмный блок с белым фиксатором. Через него нужно продеть витую пару так, чтобы кончик оказался с внутренней стороны.

Отверстие для кабеля находится в центре кольцевого белого фиксатора

Зачищаем кабель примерно на пару сантиметров и раскручиваем витые пары. По бокам нашего съёмного фиксатора вы увидите цветную маркировку в виде наклеек — коричневые, бело-коричневые, оранжевые и так далее. Ваша задача — разместить жилы в пазах в соответствии с этой маркировкой.

Итог вашей работы должен выглядеть вот так

Ставим блок с фиксатором на место и проворачиваем белый фиксатор против часовой стрелки. Он надёжно закрепится и зажмёт жилы. Лишние торчащие кончики можно отрезать.

Торчащие длинные концы жил нужно отрезать

Viko

У фирмы Viko розетка устроена довольно просто — в основном блоке располагается «стульчик» с пазами, которые помечены нужными цветами. Доступ к «стульчику» закрывает обычная пластиковая защёлка, которую можно открыть пальцами. Ваша задача — вставить в соответствующие пазы подходящие жилы. Затем нужно просто закрыть пластиковую крышку, как следует прижав её пальцами.

Viko обходятся без лишних хитростей и фиксаторов

Видео: монтаж розетки Viko

Lezard

Lezard, как и Veko, обходятся без хитроумных фиксаторов. Но всё же место крепления жил довольно хорошо защищено:

1. Возьмите основной блок розетки. Вы увидите на нём сверху небольшой пластиковый куб с мелкими отверстиями под жилы. Нужно его снять.

Нужный блок отмечен мелкими «арочками» под жилы

Для этого вставьте в боковое крупное отверстие отвёртку (или подобный длинный и жёсткий инструмент) и надавите ей на крышку блока. Эта процедура потребует физических усилий. Проложите кабель в боковом крупном отверстии и зачистите 2–3 см. Разложите жилы в соответствии с цветной маркировкой. Закройте жилы блоком, который мы чуть ранее сняли. Защёлкните его, чтобы он зафиксировался.

Блок со вставленными жилами выглядит так

Лишние кончики жил можно обрезать.

Видео: монтаж розетки Lezard

Schneider

Подключение розетки Schneider ничем не отличается от Lezard — вам точно так же нужно с помощью отвёртки снять крышку, проложить жилы и закрыть крышку.

Розетки от Schneider тоже оснащены простой крепкой крышкой-защёлкой

Когда самостоятельная починка розетки возможна

Перед заменой изделия важно трезво оценить тяжесть поломки и свои навыки. Если проблема серьезная, лучше обесточить квартиру и вызвать специалиста. Самому вполне можно закрепить контакты, исправить другие мелкие нарушения

При наличии опыта вполне можно провести любой ремонт самостоятельно

Самому вполне можно закрепить контакты, исправить другие мелкие нарушения. При наличии опыта вполне можно провести любой ремонт самостоятельно.

Осмотр розетки

Для начала важно тщательно осмотреть место будущего ремонта. Это необходимо для выявления причины поломки и определения объема работ. Визуальный осмотр может дать полезную информацию

При появлении трещин, сколов виной бывает некачественная розетка или ее неправильная эксплуатация

Визуальный осмотр может дать полезную информацию. При появлении трещин, сколов виной бывает некачественная розетка или ее неправильная эксплуатация.

Копоть, оплавление, нагревание устройства случаются по таким причинам:

• слишком высокое напряжение электрического тока в проводке;
• нарушение изоляции проводов при подключении — порезы, повреждения;
• окисление или сильное ослабление контактов.

Далее нужно отремонтировать устройство, пока проблема не стала еще более серьезной.

Если расшатана контактная система

Любая электророзетка крепится при помощи шурупов на фронтальной стороне. Если открутить внешнюю коробку изделия, можно увидеть внутри металлические пластинки — контакты, которые имеют изгибы для втыкания вилки, а при подключении прибора сжимают вилку.

Разные электрические стандарты

Несмотря на указываемую мощность проводки и электроприборов, многие используют устройства с более высокой нагрузкой на розетки. Когда стандарты применения электроэнергии не совпадают, конструкции приборов не соответствуют проводам в доме, могут выйти из строя и розетки, и сами приборы.

Устройство способно сломаться из-за постоянного впихивания техники с евровилкой в неподходящую розетку — пружинки растягиваются, металлические контакты подгибаются. Если вилка вставится в электророзетку не полностью, это вообще может вызвать короткое замыкание.

Отсутствие напряжения

Порой приборы не начинают работать после включения в розетку. Если взять отвертку-индикатор, она не покажет наличия напряжения в сети. Обычно такое означает отсоединение провода. Устройство придется снять, провода соединить вновь.

Следует учесть схему подсоединения по цвету проводов:

• фаза — красный;
• ноль — синий с белым;
• заземление — желто-зеленый.

Вначале нужно снять электророзетку, после сделать правильную установку нового изделия согласно схеме. Затем необходимо закрутить шурупы на защитной крышке.

После включения электричества следует протестировать устройство в течение 5 минут, подсоединив любой прибор. В норме внутри электророзетки не будет странных звуков, не станет идти запах, пластик не будет греться.

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

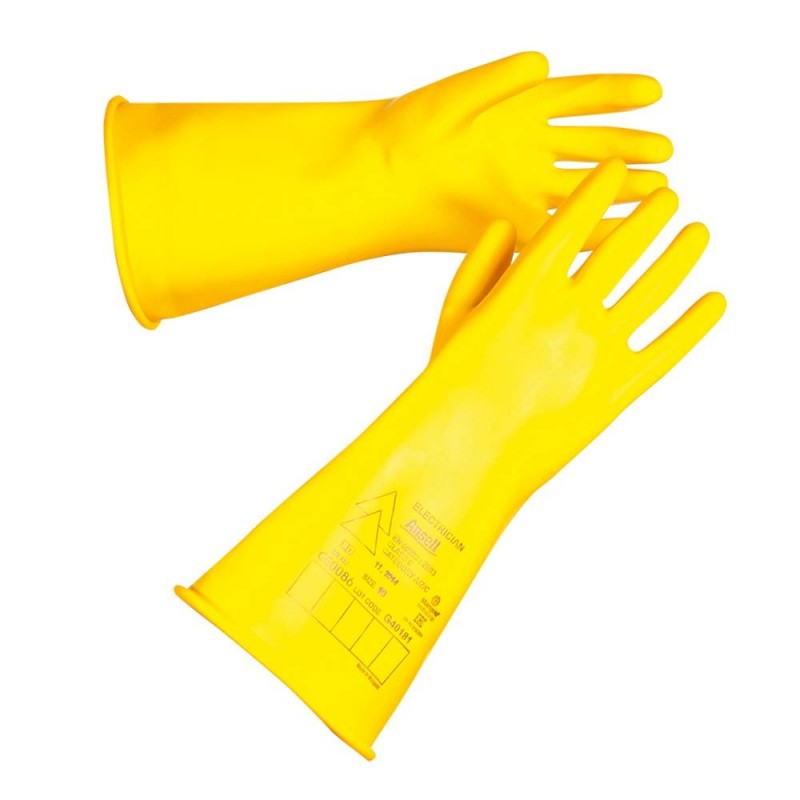

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током

При таком напряжении это неопасно, но неприятно.

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Общие сведения о подключении шлейфом

Перед электропроводкой делают расчет, разрабатывают схему с точками подключения. Для этого устанавливают параметры по:

1. Типу розеток.
2. Количеству электрических приборов.
3. Мощности.
4. Размерам комнаты.
5. Планировки.

Графическое распределение покажет, где будут стоять распределительные коробки с выключателями и розетками. Путь проводников прокладывают по вертикальным и горизонтальным линиям, изгибы идут под углом в 90 град. Глубина и ширина штробов не больше 3 см. Расстояние между точками соединения не должно превышать 3 метров. Схематическое расположение проводников сохраняют, это пригодится при проведении ремонтов.

Основная информация о работе заложена в порядке выполнения электропроводки. Сюда входит:

1. Подготовка рабочего места.
2. Разметка на стенах каналов для проводников, чтобы выполнить штробление.
3. Разработка выемок.
4. Прокладка проводов от коробки распределения к каждому подрозетнику в последовательном порядке.
5. Монтаж розеток.
6. Обустройство ответвлений, чтобы подключить проводник с нулевым и фазным кабелем.
7. Соединение фаз с устройствами.
8. Прикрепление клемм изделий с коробкой.

Самой трудоемкой работой является выдалбливание в стенах каналов и отверстий. Для этого используют набор инструментов в виде:

1. Молотков.
2. Зубил.
3. Болгарок.
4. Дрелей.

Электропроводку выполняют электрики с соблюдением норм и техники безопасности. Не подготовленным людям лучше не заниматься опасными, для окружающих и собственного здоровья, действиями.

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

1. К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
3. Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

1. Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
6. После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

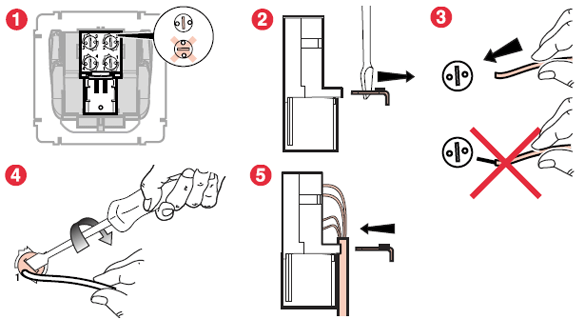

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Если напряжение отсутствует, следует зажимной механизм повернуть в обратном направлении, полностью освободив проводник, затем снова до упора повернуть его по часовой стрелке.

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Выводы и полезное видео по теме

Видео #1. Пошаговое руководство в видео формате об установке розетки:

Видео #2. Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео #3. Ролик-предостережение от опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым.

Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Хотите поделиться опытом самостоятельного электромонтажника? Есть желание сообщить полезные для домашних мастеров сведения? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, оставляйте фото по теме.
