Подключение двигателя треугольником

Подключение двигателя «звездой» и «треугольником» в сетях с разным номинальным напряжением

В соответствии с номинальным питающим напряжением асинхронные трехфазные двигатели отечественного производства подразделены на две категории: для работы от сетей 220/127 В и 380/220 В. Двигатели, рассчитанные на работу от сети 220/127 В имеют небольшую мощность — на сегодняшний день их применение сильно ограничено.

Электромоторы, рассчитанные на номинальное напряжение 380/220 В распространены повсеместно. Независимо от номинального напряжения при установке мотора используется правило: более низкие значения напряжения используются при подключении в «треугольник», высокие – исключительно в соединениях статорных обмоток по схеме «звезда». То есть, напряжение в 220 В подается на «треугольник», 380 В – на «звезду», в противном случае мотор быстро перегорит.

Основные технические характеристики агрегата, включая рекомендованную схему подключения и возможность ее изменения отображаются на бирке мотора и его техническом паспорте. Наличие метки вида Δ/Y указывает на возможность соединения обмоток и «звездой», и «треугольником». Чтобы минимизировать потери мощности, неизбежные при работе от однофазных бытовых сетей, мотор такого типа лучше подключать «треугольником».

Безопасность домашней электросети достигается установкой разных устройств защиты. Узнать всё об одном из таких приспособлений — УЗО, поможет полезная статья.

Знаком Y обозначают двигатели, где возможность подключения в «треугольник» не предусмотрена. В распределительной коробке таких моделей вместо 6 контактов находятся только три, соединение трех других выполнено под корпусом.

Подключение трехфазных асинхронных двигателей с номинальным питающим напряжением 220/127 В к стандартным однофазным сетям выполняют только по типу «звезды». Подключение агрегата, рассчитанного на низкое питающее напряжение в «треугольник» быстро приведет его в негодность.

Соединение звездой и треугольником обмоток электродвигателя

Соединение звездой и треугольником обмоток электродвигателяВспомним вкратце принцип действия асинхронного двигателя. Питание такого двигателя осуществляется от сети трехфазного переменного напряжения.

В статоре имеются 3 обмотки, которые сдвинуты относительно друг друга на 120 электрических градуса. Это сделано с целью создания вращающегося магнитного поля.

Обозначаются вывода обмоток статора асинхронных двигателей следующим образом:

С1, С2, С3 – начала обмоток, С4, С5, С6 – конец обмоток. Но сейчас все чаще применяется новая маркировка выводов по ГОСТу 26772-85. U1, V1, W1 – начала обмоток, U2, V2, W2 – конец обмоток.

Выводы фазных обмоток асинхронного двигателя выводятся на клеммник или колодку и располагаются таким образом, чтобы соединения звездой или треугольником было удобно выполнить без перекрещивания с помощью специальных перемычек.Клеммник, его еще называют «борно», чаще всего устанавливается сверху, реже – сбоку.

Совет

Некоторые клеммники можно разворачивать на 180 градусов, для удобства подводки питающих кабелей.Всего на клеммник может быть выведено 3 или 6 выводов фазных обмоток статора.Разберем каждый случай отдельно.Соединение звездой и треугольником.

ПримерЕсли в клеммник выведено 6 выводов обмоток статора, то асинхронный двигатель можно подключить в сеть на 2 разных уровня напряжения, отличающихся на величину в 1,73 раза (√3).

Для наглядности рассмотрим пример. Допустим, у нас имеется электродвигатель, на табличке которого указано напряжение 220/380 (В).

Что это значит?

А это значит, что если в сети уровень линейного напряжения составляет 380 (В), то обмотки статора необходимо соединить в схему звезды.

Соединение звездой

Соединение звездой фазных обмоток статора асинхронного двигателя выполняется следующим образом. Концы всех трех обмоток нужно соединить в одну точку с помощью специальной перемычки, о которой я говорил чуть выше.

На клеммнике соединение звездой обмоток будет выглядеть следующим образом.

Соединение треугольникомВернемся к нашему примеру.Если в сети уровень линейного напряжения составляет 220 (В), то обмотки статора необходимо соединить в схему треугольника.

Соединение треугольником фазных обмоток статора асинхронного двигателя выполняется следующим образом.

конец обмотки фазы «А» C4 (U2) необходимо соединить с началом обмотки фазы «В» С2 (V1)конец обмотки фазы «В» С5 (V2) необходимо соединить с началом обмотки фазы «С» С3 (W1)конец обмотки фазы «С» С6 (W2) необходимо соединить с началом обмотки фазы «А» С1 (U1)Места их соединения подключаются к соответствующим фазам питающего трехфазного напряжения.

Из рисунка видно, что при линейном напряжении сети 220 (В) напряжение на фазной обмотке составляет тоже 220 (В).

На клеммнике при соединении треугольником обмоток статора асинхронного двигателя специальные перемычки нужно установить следующим образом:В нашем примере при соединении звездой и треугольником напряжение на каждой фазной обмотке асинхронного двигателя будет 220 (В).

Соединение звездой и треугольником. Частный случай

Бывают ситуации, когда на клеммник асинхронного двигателя выведено всего 3 вывода, вместо 6. В этом случае соединение звездой или треугольником выполняется внутри двигателя на лобной (торцевой) его части.

Такой асинхронный двигатель можно включать в сеть только на одно напряжение, указанное на табличке с техническими данными.

В нашем примере обмотки статора асинхронного двигателя соединяются по схеме звезда и его можно включать в сеть напряжением 380 (В).

Обратите внимание

Соединение звездой и треугольником. Выводы

В конце данной статьи про соединение звездой и треугольником сделаю вывод, основанный на опыте эксплуатации электродвигателей.

При соединении звездой обмоток асинхронного электродвигателя наблюдается более мягкий запуск и плавная его работа, а также возможность кратковременной перегрузки.

При соединении треугольником обмоток асинхронного электродвигателя происходит достижение его максимальной мощности, но во время пуска пусковые токи имеют большое значение.

Также замечено, что при соединении треугольником двигатель больше нагревается (выявлено опытным путем с помощью тепловизора при одной и той же нагрузке).

В связи с вышесказанным, принято асинхронные двигатели средней мощности и выше запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника.

Способы подключения трехфазного двигателя к однофазной сети

Три обмотки асинхронного двигателя вставлены в пазы статора со сдвигом 120°. Вывода этих обмоток выведены в соединительную коробку. Концы обмоток соединяются по схеме “звезда” или “треугольник”. В трехфазной сети электромагнитное поле статора вращает ротор.

Трехфазный асинхронный электродвигатель

Если этот же электродвигатель включить в однофазную сеть, ротор вращаться не будет, так как нет электромагнитного поля со сдвигом 120°. Самым простым вариантом создать вращающееся магнитное поле – это использовать фазосдвигающий конденсатор. При таком подключении частота вращения ротора практически не меняется, а вот мощность падает от 30 до 50%, для разных схем подключения.

В однофазных сетях 220 В используют асинхронные электродвигатели марок А, АО2, АОЛ, АПН и другие с рабочим напряжением 380/220 B и 220/127 В. Первая цифра указана для схемы соединения обмоток “звезда”, а вторая для “треугольника”. Обычно используют электродвигатели по схеме “треугольник”, имеющие меньшие потери мощности чем схема “звезда”.

Если обмотки расключены по схеме “звезда” и выведено только 3 вывода для подключения, тогда есть два выбора. Первый, когда вы подключаете двигатель к однофазной сети как есть, со значительной потерей мощности по схеме “звезда”. Или разбираете электродвигатель и переключаете схему обмоток на “треугольник” с 30% потерей мощности.

Электродвигатели с рабочим напряжением 220/127 В “звезда” – “треугольник” собирают только на “звезду” (220 В), так как на “треугольнике” (127 В) обмотки сгорят. Если обмотки включены по схеме “треугольник” для двигателя 380/220 В, тогда остается только подключить рабочий и пусковой конденсаторы. При соединении схемы на “звезду”, можно легко ее переключить перемычками на схему “треугольника” (схема включения указывается на внутренней стороне крышки коробки соединений).

Что такое звезда и треугольник у электродвигателя

Допустим, мы посчитали ёмкость 40 мкФ.

Происходит плавный пуск электродвигателя.

Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь. Происходит плавный пуск электродвигателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток.

Типовые схемы подключения двигателя без реверса для схем звезды или треугольника вы видите ниже. При помощи тестера провода прозванивают, чтобы найти катушки.

Среди разных способов подключения трехфазных электродвигателей в однофазную сеть наиболее простой — подключение третьего контакта через фазосдвигающий конденсатор. В общем, чем-то приходится жертвовать: маленькая ёмкость не даёт двигателю набрать полную мощность, большая ёмкость при недогрузке вызывает повышенный нагрев. Поэтому при наличии трех фаз, рекомендуется подключать соответствующее трехфазное оборудование. Использовать конденсаторы серии Starter в качестве рабочих тоже запрещено.

Для начала немного разберемся, что такое три фазы и для чего они нужны. Оно составляет 3 кВт. Подключение к трёхфазной сети Теперь, когда мы разобрались как подключаются обмотки, давайте разберемся как они подключаются к сети. Иногда для запуска хватает и рабочих конденсаторов, но это обычно случается, когда нагрузка на валу двигателя мала. В ней может быть описано к чему относятся провода разных цветов.

Виды соединения обмоток

Асинхронный мотор несложно соединить звездой или треугольником при переходе с в на Известно два способа включения обмоток между собой: Звезда — первые концы обмоток соединены между собой, а фазные проводники сети подключены на вторые выводы катушек. Подключение к однофазной сети Трехфазный агрегат с успехом можно подключить к однофазной сети. Если прибора нет, можно решить её с помощью лампочки от фонарика и батареек, подсоединяя имеющиеся провода в цепь последовательно с лампочкой.

Чтобы было понятнее, как это реализовать самостоятельно, ниже будет приведена схема такого подключения. Но когда речь идет о двигателях, то здесь три фазы нужны для создания кругового магнитного поля и как результат, более высокого КПД. Но стоит учитывать, что в провод, который дет между ними, на разрыв должен быть установлен выключатель без фиксации. Подсоединить потребуется к обмотке батарейку, а к другой — вольтметр. Определение пар проводов относящихся к одной обмотке Вторая задача определение начала и конца обмоток несколько сложнее и требует наличия батарейки и стрелочного вольтметра.
Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

https://youtube.com/watch?v=HIRReK891qI

«Треугольник»

По схеме треугольника начало следующей и конец предыдущей обмотки соединяются между собой, то есть: конец первой обмотки соединяется с началом второй, конец второй обмотки соединяется с началом третьей, а конец третьей с началом первой обмотки, а питающие провода подключаются к точкам соединения обмоток.

Итого у нас получается три точки соединения начал и концов обмоток и, соответственно, возможно подключение только трёх питающих фазных проводов без нулевого.

На схеме такое соединение также может быть нарисовано по-разному — наглядным и похожим на треугольник, или в горизонтальном или вертикальном исполнении.

Если говорить о подключении другой нагрузки, не относящейся к трансформаторам и электроприводу, то понятия «начало» и «конец» там нет, поэтому провода подключаются произвольно, но с сохранением логики соединения этих схем.

Обозначение линейных напряжений

На рисунке 2, е линейные напряжения обозначены не только как разность соответствующих фазных напряжений, но также и одной буквой с двумя индексами, в нашем примере U_ab (U_bc и U_ca). Порядок индексов непроизволен: он показывает, в каком направлении производилось вычитание.

Итак, мы из одного фазного напряжения вычли равное ему по величине, но получили не нуль, а величину, в 1,73 раза большую. Этот результат не является неожиданным, так как производилось не алгебраическое, а геометрическое вычитание.

Воспользуемся случаем, чтобы подчеркнуть еще одно важное обстоятельство, с которым в дальнейшем мы неоднократно столкнемся. Оно состоит в том, что при геометрическом вычитании одной величины из другой, равной ей по модулю1 в отличие от алгебраического вычитания можно получить не только нуль, но и любую величину в пределах от нуля до удвоенного значения

Сказанное здесь иллюстрируется на рисунке 3 несколькими примерами. Слева произведено вычитание векторов, совпадающих по фазе (сдвиг 0°), и, естественно, получен нуль. Правее вычитаются векторы, сдвинутые на 45°: разность равна 0,707 длины любого из них и так далее. И, наконец, на рисунке 3 справа – разность оказалась вдвое больше уменьшаемого.

Рисунок 3. Разность векторов зависит от величины угла между ними.

Включение трехфазного двигателя в однофазную сеть

Ротор, подключенного к трехфазной цепи трехфазного двигателя, вращается благодаря магнитному полю, создаваемом током, идущим в разное время по разным обмоткам. Но, при подключении такого двигателя к цепи однофазной, не возникает вращающий момент, который мог бы вращать ротор. Наиболее простым способом подключения двигателей трехфазных к однофазной цепи является подсоединение его третьего контакта через фазосдвигающий конденсатор.

Включенные в однофазную сеть такой мотор имеет такую же частоту вращения, как при работе от трехфазной сети. Но о мощности нельзя сказать этого: ее потери значительны и зависят они от емкости конденсатора фазосдвигающего, условия работы мотора, выбранной схемы подключения. Потери на ориентировочно достигают 30-50%.

Цепи могут быть двух — , трех-, шестифазными, но наиболее применяемыми являются трехфазные. Под трехфазной цепью понимают совокупность цепей электрических с одинаковой частотой синусоидальной ЭДС, которые отличаются по фазе, но создаются общим источником энергии.

Хотя большинство двигателей справляется с работой от однофазной сети, но хорошо работать могут не все. Лучше других в этом смысле двигатели асинхронные, которые рассчитаны на напряжение 380/220 В (первое — для звезды, второе – треугольника).

Это рабочее напряжение всегда указывают в паспорте и на прикрепленной к двигателю табличке. Также там указана схема подключения и варианты ее изменения.

Если присутствует «А», это свидетельствует о том, что использоваться может как схема «треугольник», так и «звезда». «Б» сообщает о том, что подключены обмотки «звездой» и не могут быть соединены по – другому.

Получится в результате должно: при разрыве контактов обмотки с батареей, электрический потенциал той же полярности (т.е. отклонение стрелки происходит в ту же сторону) должен появляться на двух оставшихся обмотках. Выводы начала (А1, В1, С1) и конца (А2, В2, С2) помечают и подсоединяют по схеме.

Свойства соединения звезда – треугольник

Разберем свойства соединения обмоток электродвигателя по схемам звезда – треугольник на конкретном примере.

Электродвигатель АИР250S4, 75 кВт, треугольник-звезда и соответствующие им U=380/660В и I=143/82,8А.

Подключаем треугольником на 380В. Полная мощность будет вычисляться по формуле S=U·I·√3.S=380·143·1,73=94008 в·а.

Совет

Если мы подключим этот электродвигатель по схеме звезда к той же сети, то полная мощность будет вычисляться, конечно, по той же формуле S=U·I·√3. Но значения в нее нужно подставлять уже другие.

При переключении на звезду на каждую обмотку пришлось в √3 меньшее напряжение. Соответственно ток тоже уменьшился в √3 раза. И это еще не все.

При схеме треугольник линейный ток был в √3 раза больше фазного, а при переключении стал равным фазному. Т.е. ток уменьшился в итоге в √3·√3=3 раза.

Полная мощность станет равна S=380·143/3·1,73=31336 в·а.

Такая ситуация возникает чаще всего (по нашему опыту) в двух случаях. Во-первых, непонимание электриками вышеупомянутых расчетов.

Во-вторых, в случае когда в эксплуатации был аналогичный двигатель, но с напряжением 220/380В и соответственно схемой подключения треугольник-звезда. Такие двигатели даже большой мощности до сих пор производятся некоторыми заводами. При замене двигателя электрик “на автомате” подключает звездой и двигатель выходит из строя.

Вот цитата из письма одного из предприятий, после того как двигатель вышел из строя из-за неправильной схемы подключения.

Т.е. непонимание свойств соединений и того что указано на шильдике.

Наиболее полную защиту электродвигателя можно обеспечить с помощью термисторных реле. В наших электродвигателях начиная от 160 высоты оси вращения установлены РТС термисторы и контакты выведены в клеммную коробку.

Еще одна важная по нашему мнению информация. При пуске электродвигателя для уменьшения пусковых токов многие используют общеизвестную схему переключения со звезды на треугольник, т.е.

запуск производится на звезде и после набора оборотов происходит переключение на треугольник с помощью реле времени (этот метод описан на множестве сайтов).Такой метод работает, к сожалению, не всегда.

Обратите внимание

Если производится пуск, например центробежного насоса или вентилятора (имеется ввиду правильный пуск на закрытую задвижку), то такая схема успешно работает.

Центробежный насос и вентилятор при пуске на закрытую задвижку потребляют минимальную мощность, которая увеличивается по мере открывания. Но такую схему крайне нежелательно применять в условиях тяжелого пуска (т.е. таких механизмов которые при пуске уже потребляют мощность близкую к номинальной), например пресса, дробилки и др.

Также важно обратить внимание на время переключения, оно не должно быть большим. После того как двигатель набрал обороты нужно сразу производить переключение на треугольник. В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек

грозит выходом из строя электродвигателя

В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек. грозит выходом из строя электродвигателя.

Если у вас есть замечания или мы в чем-то ошибаемся, пишите: electronpo@electronpo.ru

Использование частотного преобразователя

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Подключение электродвигателя к однофазной сети В Обычно для подключения к однофазной сети В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, так как для этого просто требуется вставить вилку большинство бытовых насосов оснащены стандартной вилкой Шуко в розетку Иногда требуется подключение трехфазного электродвигателя к сети В если, например, нет возможности провести трехфазную сеть. Подбор конденсатора Не существует универсальных конденсаторов, которые бы подходили ко всем агрегатам без разбора.
Дам небольшой пример. Ограничивайте доступ посторонних к монтажу до его завершения.
После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.
Резистор на схеме ниже нужен для разрядки конденсаторов, так как после отключения питания на его выводах останется напряжение и вас может ударить током. Максимально возможная мощность электродвигателя, который можно включить в однофазную сеть В, составляет 2,2 кВт.
Что нужно знать о двигателе?
Но это говорит лишь о том, что механизм перемычек реализован уже в самом двигателе. Она и заставляет ротор, который находится в магнитном поле статора вращаться.
Электромотор должен заработать.
Запуск трехфазного двигателя с 220 без конденсаторов — проверка схемы

Преимущества и недостатки «треугольника»

Использование этого типа подключения позволяет создать неразрывный контур в электроцепи. Такое название схема получила из-за своей эргономической формы, хотя ее вполне можно именовать и кругом. Среди достоинств «треугольника» стоит отметить:

• Достигается максимальная мощность агрегата во время работы.
• Применяется реостат для пуска мотора.
• Значительно увеличивается крутящий момент.
• Создается мощное тяговое усилие.

Среди недостатков можно отметить лишь высокие значения пусковых токов, а также активное тепловыделение во время работы. Этот тип соединения широко применяется в мощных механизмах, в которых присутствуют большие токи нагрузки. Именно благодаря этому увеличивается ЭДС, влияющая на мощность вращающего момента. Также следует сказать, что существует еще одна схема подключения, называемая «разомкнутый треугольник». Она используется в выпрямительных установках, предназначенных для получения токов тройной частоты.

Как управлять переключениями электродвигателя

Часто для пуска электрического двигателя большой мощности используется переключение соединения «треугольник» в «звезду», это необходимо для снижения параметров тока при пуске. Иными словами, пуск двигателя происходит в режиме «звезда», а вся работа осуществляется на соединении «треугольник». Для этой цели используется контактор на три фазы.

Необходимо при автоматическом переключении выполнить обязательные условия:

• сделать блокировку контактов от одновременного срабатывания;
• обязательное исполнение работы, с задержкой времени.

Задержка времени необходима для 100%-го отключения соединения «звезда», иначе при включении соединения «треугольник» возникнет между фазами КЗ. Используется реле времени (РВ), которое выполняет задержку переключения на интервал от 50 до 100 миллисекунд.

Какими способами можно сделать задержку времени переключений

Когда применяется схема «звезда и треугольник», надо обязательно выполнять задержку времени включения соединения (Δ), пока не отключится соединение (Y), специалистами отдается предпочтение трем методам:

• с помощью контакта нормально разомкнутого в реле времени, который проводит блокировку схемы «треугольник», когда происходит пуск электродвигателя, а момент переключения контролирует токовое реле (РТ);
• используя таймер в реле времени современного исполнения, который имеет способность переключать режимы с интервалом от 6 до 10 секунд.

Стандартная схема переключения

Классический вариант переключения со «звезды» на «треугольник» специалистами считается надежным способом, он не требует больших затрат, прост в исполнении, но, как и любой другой способ, имеет недостаток — это габаритные размеры РВ (реле времени). Этот тип РВ гарантированно выполняет задержку времени намагничиванием сердечника, а чтобы размагнитить его, требуется время.

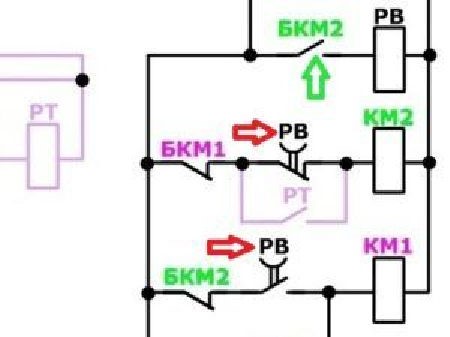

Схема смешанного (комбинированного) включения работает следующим образом. Когда оператор включает трехфазный выключатель (АВ), пускатель электродвигателя приготовлен к действию. Через контакты кнопки «Стоп», нормально замкнутого положения и через нормально разомкнутые контакты кнопки «Пуск», которую нажимает оператор, электрический ток проходит в катушку контактора (КМ). Контакты (БКМ) обеспечивают самоподхват силовых контактов и удерживают их во включенном положении.

Реле в схеме (КМ) обеспечивает способность отключения оператором кнопкой «Стоп» электрический двигатель. Когда «фаза управления» проходит через пусковую кнопку, она также проходит замкнутые нормально расположенные контакты (БКМ1) и контакты (РВ) — запускается контактор (КМ2), силовые контакты его обеспечивают подачу напряжения на соединение (Y), начинается раскрутка ротора электродвигателя.

Когда оператор осуществляет пуск двигателя, контакты (БКМ2) в контакторе (КМ2) размыкаются, это порождает неработающее состояние силовых контактов (КМ1), которые обеспечивают питание соединения двигателя Δ.

Токовое реле (РТ) срабатывает практически сразу из-за высоких значений тока, которое включено в цепь токовых трансформаторов (ТТ1) и (ТТ2). Управляющая цепь катушки контактора (КМ2) шунтируется контактами токового реле (РТ), что не дает сработать (РВ).

В цепи контактора (КМ1) блок контактов (БКМ2) размыкается при запуске (КМ2), что не дает сработать катушке (КМ1).

С набором нужного параметра оборотов вращения ротора двигателя контакты токового реле размыкаются, так как пусковой ток уменьшается в управлении контактора (КМ2), одновременно с размыканием контактов, подающих напряжение на соединение обмотки (Y), БКМ2 соединяются, что приводит в рабочее положение контактор (КМ1), а в его цепи блок контактов БКМ2 размыкается, и, как следствие, обесточивается РВ. Преобразование включения «треугольника» в «звезду» происходит после остановки двигателя.

Важно! Временное реле отключается не сразу, а с задержкой, что дает некоторое время в цепи (КМ1) контактам реле быть замкнутым, этим обеспечивается пуск (КМ1) и работа двигателя по схеме «треугольник»

Недостатки стандартной схемы

Несмотря на надежность работы классической схемы переключения с одного соединения на другое соединение электрического двигателя большой мощности, она имеет свои неудобства:

надо правильно делать расчет нагрузки на вал электродвигателя, иначе он будет долго набирать обороты, что не даст быстро сработать токовому реле и затем переключиться на работу по соединению Δ, а также в этом режиме крайне нежелательно долго эксплуатировать двигатель;
