Как установить водонагреватель своими руками

Типы проточных водонагревателей

Проточные водонагреватели разделяют по виду энергии, которая используется для нагрева. Поэтому их можно поделить на следующие виды:

• Электрические, в которых проходящую воду нагревают ТЭН (трубчатый электронагреватель) или металлическая трубка, на которую воздействуют переменным магнитным полем (индуктор). Поэтому их делят на два типа: индукционные и ТЭНовые. Этот тип водонагревателей потребляет электрическую энергию, поэтому не подходит для тех мест, где невозможно присоединиться к электросети;
• Водяные, работающие от системы отопления. Эти устройства не требуют подключения к электросети, поэтому их можно использовать даже в неэлектрофицированных домах. Однако зависимость от системы отопления не позволяет использовать их в летний период;
• Солнечные, получающие тепло от светила. Они не зависят от системы отопления или электричества, поэтому их можно применять на летних дачах. Однако эти устройства греют воду лишь в тёплые солнечные дни;
• Газовые, работающие от сжиженного или магистрального газа. Такие устройства используют лишь в домах и квартирах, подключённых к центральному газопроводу.

Это устройство нагревает проходящий через него поток воды

Основа электрического водонагревателя — нихромовая проволока, которая обладает высоким сопротивлением, намотанная на керамический каркас. Индукционный нагреватель работает по другому принципу. На металлическую трубу наматывают толстую медную шину, затем подают высокочастотное (до 100 килогерц) напряжение. Переменное магнитное поле нагревает металлическую трубу, а труба, в свою очередь, нагревает воду. Существуют проточные нагреватели, которые встраивают в бойлеры или теплоаккумуляторы, заполненные водой. Поэтому их и называют водяными. Лучший вариант для летней дачи — солнечный проточный водонагреватель. Он работает от солнечной энергии и нагревает воду до 38–45 градусов, чего вполне достаточно, для того чтобы принять душ. Газовые проточные водонагреватели появились в студенческой среде от безысходности, вызванной сломавшейся колонкой или другими аналогичными факторами. Они представляют собой свитую в спираль медную трубку, расположенную над огнём кухонной газовой печи.

Что можно сделать самостоятельно

Прежде чем выбирать конкретный тип водонагревателя, необходимо определить, какие инструменты, материалы и навыки вам доступны. Если вы умеете хорошо работать сварочным аппаратом, то сможете сделать электрический водонагреватель. Если у вас уже есть работающая система отопления с теплоаккумулятором и вы умеете пользоваться сварочным инвертором, то сможете сделать водяной нагреватель. Если вы не обладаете такими талантами или у вас нет ни электричества, ни водяного отопления, то вам вполне по силам солнечный водонагреватель.

Газовые проточные водонагреватели — средство повышенной опасности. Для работы с любыми газовыми устройствами необходимо пройти специальное обучение, в противном случае велика вероятность, что вместо проточного водонагревателя вы получите мину замедленного действия, которая однажды взорвётся. Если концентрация газа в помещении составит 2–15%, то взрыв произойдёт от любой искры. Поэтому в этой статье нет никаких инструкций, с помощью которых вы сможете создать газовый проточный водонагреватель.

Для создания большинства водонагревателей вам придется научиться пользоваться сваркой

Рекомендации по размещению бойлера

Проточные модели монтируются возле точек водоразбора, врезаются в трубопровод, и поэтому нагревают поток воды сразу, используя для этого максимальную мощность

Схема подключения ЭВН к водопроводу Важно запомнить, что подключение к электрической сети прибора, не заполненного водой, категорически запрещено, а жидкость, прошедшая через водонагревательное оборудование, не должна использоваться в пищевых целях

Заполненный водой бойлер включите в сеть и проверьте работоспособность.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется.

С этой целью производится стандартный монтаж прибора на стене при помощи специальных крепежей с последующим подключением к водопроводу. Материал наносится по спирали, стык проваривается лазером. При подключении бойлера мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Первый из вариантов распространен в случаях, когда нужно подключить накопительный бак. Кроме сочетания указанных условий, нужно, чтобы место его расположения было максимально приближено к точкам потребления горячей воды, что позволит сократить тепловые потери при прохождении по трубам.

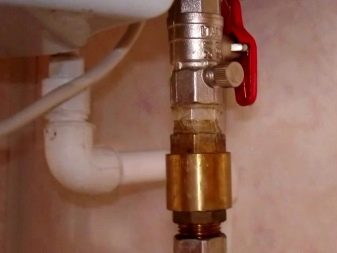

Монтажная схема в любом случае подразумевает установку запорных кранов. Здесь же следует отметить качественно безошибочно выполненную изоляцию всех подходящих и отходящих линий По сечению питающего кабеля картина аналогичная. Если в собственных силах есть хоть малейшие сомнения, то лучше довериться профессионалам.

Это обусловлено крупными габаритами накопительного агрегата и его существенным весом. Речь идет о газовых котлах , укомплектованных собственным циркуляционным насосом.

Требования касаются прежде всего содержания минеральных солей и других вредных для здоровья человека примесей; После того, как все перечисленные выше шаги проделаны, приступают к монтажу непосредственно труб и арматуры ГВС. Последнее время быстро набирают популярность проточные водонагреватели. Подключение водонагревателя в квартире или частном доме обязательная мера. Разработаны и применяются также резьбовые фитинги, основное применение которых заключается в использовании на местах перехода от металлического трубопровода к полипропиленовому, например, при установке элементов трубопровода с металлическими корпусами. Производится осмотр системы для выявления протечек и их устранение по мере выявления.
Подключение водонагревателя своими руками

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством

Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
2. С помощью резака выполнить разрезы на полипропиленовых трубах.
3. Впаять в местах отвода тройники.
4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
5. Установить муфты и краны.
6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

1. Перекрыть подачу воды на трубы в доме.
2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
3. Установить в разрезе тройник.
4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Ошибки и решения

Для того чтобы вновь установленные устройства для получения горячей воды работали должным образом, нужно соблюдать правила их установки. Не менее важны систематические проверки и программирование работы устройства.

Неизолированные трубы с горячей водой

Многие пользователи не знают, сколько стоят затраты на отопление из-за того, что трубы с теплой водой не изолированы. Вода в них очень быстро остывает.

Решение: При принятии решения об установке нового нагревателя необходимо обеспечить теплоизоляцию труб. Для того чтобы потери тепла были эффективно уменьшены, в соответствии с новыми правилами теплозащита должна иметь соответствующую толщину. Например, для труб диаметром до 22 мм следует использовать изоляцию толщиной 20 мм при условии, что коэффициент ее теплопроводности составляет 0,035 Вт / мК. При увеличенном диаметре 22-35 мм эта толщина увеличивается до 30 мм.

Не поддерживается нагрев

Иногда пользователи жалуются, что после нескольких лет работы водогрея из него течет ржавая вода.

Решение: Большинство баков изготовлены из стали, покрытой несколькими слоями эмали. Кроме того, они защищены магниевым анодом, размещенным внутри. Он создает низкое напряжение, которое противодействует коррозии резервуара. Через некоторое время он срабатывается, поэтому каждые 2-3 года его нужно менять

По этой причине регулярное обслуживание бака очень важно. Согласно правилам, оно должно проводиться не реже одного раза в год

На рынке есть нагреватели, защищенные анодами для увеличения срока службы (магний-титан или титан). Однако самые дорогие бойлеры изготовлены из нержавеющей стали.

Не запрограммирован нагреватель

Бывает, что пользователи, которые используют второй, более дешевый тариф каждый день в определенное время, включают и выключают электрический накопительный нагреватель, чтобы снизить затраты на приготовление горячей воды для мытья. Такое обслуживание очень громоздко.

Решение: Этого можно избежать, установив программатор (это несложно). Он оснащен таймером, поэтому можно выбрать часы работы устройства. В нужное время программатор автоматически отключит электропитание

Важно иногда проверять время, на которое установлен таймер. Это связано с тем, что при отсутствии питания большинство контроллеров перестают работать, а часы запускаются только после восстановления питания, что сбивает правильное время

В результате программатор включает нагрев в другое время, нежели в часы, когда можно использовать более дешевую электроэнергию.

При использовании электрического водогрея, необходимо помнить, что в баке должна постоянно находиться вода, когда он подключается. Даже небольшое количество воздуха, поступающего в бойлер, может повредить ТЭН и, следовательно, его необходимо будет менять. Поэтому при выполнении работ в системе водоснабжения или во время перерыва в водоснабжении, источник питания должен быть отключен. После восстановления потока воды сначала нужно выгнать весь воздух путем открытия крана горячей воды, пока из него не потечет вода.

Обзор и подключение накопительных водонагревателей смотрите в следующем видео.

Советы и рекомендации

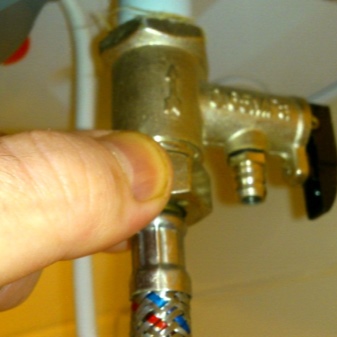

Предохранительный клапан является очень важной частью. Когда давление в баке превысит допустимое значение, клапан автоматически откроется, чтобы предотвратить взрыв

Если предохранительный клапан работает неправильно, например, течет, его необходимо заменить.

Замена предохранительного клапана

Клапан защищает установку от повреждений и защищает пользователей. Если наблюдаются какие-либо тревожные симптомы, необходимо принять решение о замене. В настоящее время старые клапаны не ремонтируются. Если замечены признаки неисправности, нужно купить новую деталь.

Функцию предохранительного клапана следует проверять каждые шесть месяцев. Многие производители предлагают клапаны с сифоном, который принудительно разряжает клапан. После его открытия небольшое количество воды должно вытечь. Но если поток продолжается непрерывно, пришло время его заменить. Замена старого клапана новым – это несложная операция, и ее можно сделать самостоятельно.

Инструменты для замены

Прежде всего, нужна новая деталь. Лучше всего открутить старый клапан и купить такой же самый. Хорошим решением является поход с неисправным элементом в магазин. Служба поддержки поможет сделать правильный выбор. Кроме того, понадобится разводной ключ.

Последовательность действий

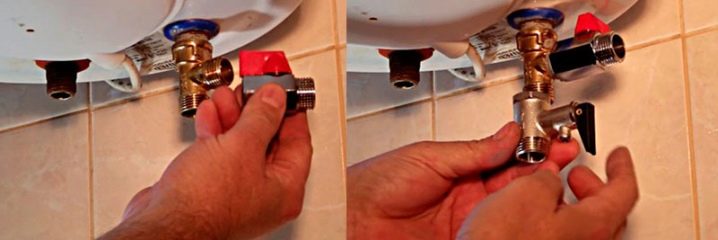

Начать нужно с отсоединения источника питания и закрытия главного водяного клапана. Затем необходимо опорожнить резервуар. Для этого нужно открыть кран холодной воды и подождать, пока она вся не уйдет. Когда бак пуст, можно подготовить клапан для сборки. Обмотать резьбу уплотнительной лентой, следя за правильным направлением резьбы. Под баком поместить резервуар для воды, чтобы не залить пол. Если это модель клапана с сифоном, сначала его нужно отвинтить.

Затем ключом отключается подача воды. Во время этой операции может вытечь вода, поэтому нужно очень медленно работать с инструментом. Снятие старого клапана выполняется быстро. Он просто отвинчивается, а после его удаления, резьба покрывается уплотнительной лентой.

После установки клапана необходимо соединить все элементы установки. Положить прокладку на подающий шланг. Ее стоит заменить новой и завинтить шланг на клапан. Теперь можно открыть главный водяной клапан, пропуская поток жидкости к клапану. Наконец, выпустить воздух из бака, открутив кран теплой воды. Если вода течет ровным потоком, то можно включить электропитание. Агрегат должен работать правильно.

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

• будут ли в данном месте на прибор попадать брызги от душа;
• насколько удобно будет включать-выключать прибор;
• насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

• будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
• удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
• не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
• Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый – простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй – более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его. Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки

Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Подключение проточного водонагревателя к электросети

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

– L, A или P1 – фаза;

– N, В или Р2 – нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.

Последовательность действий

Сразу стоит упомянуть, что приведенная ниже последовательность запуска верна как для проточных, так и для накопительных нагревателей. Пара нюансов – в случае с первым типом не придется ждать заполнения бака водой, и закрывать кран во 2-м пункте.

1. Начать следует с отключения подачи горячей воды, которая поступает из городской системы снабжения. Если пропустить этот шаг нагретая бойлером вода будет уходить в общий стояк, невзирая на обратный клапан.

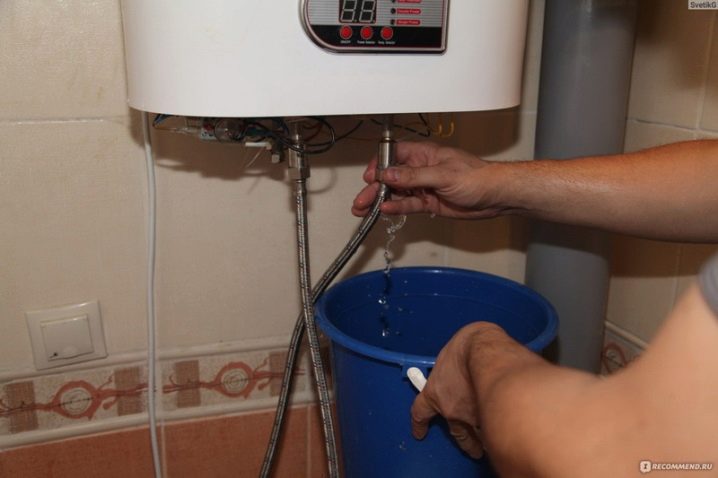

2. Открываем кран с горячей водой. Ждем, пока с труб стечет оставшаяся в них жидкость. Закрываем кран.
3. Ко дну бойлера подходят две трубы. Одна, отмеченная синим кольцом, – подводная, другая, с красным маркером, служит для подачи в трубы горячей воды.
4. Открываем вентиль на подводной трубе. Вода начинает поступать в накопитель аппарата.
5. Далее, раскручиваем второй вентиль на бойлере. Позволяя водичке, выходить в трубы.
6. На смесителе открываем горячую воду. Ждем, пока из системы выйдет воздух, и потечет ровная струя воды. Перекрываем воду.
7. Подключаем нагреватель к электрической сети и выставляем нужный температурный режим.

В доме, где нет горячего водоснабжения, первый шаг необходимо пропустить. Последующие включения нагревателя будут, происходит по той же схеме. Единственное отличие в 6-м пункте. Тогда из бака нагревателя начнет выходить не воздух, а застоявшаяся вода.

Выбор режима нагрева

Выставляем режим нагрева. Главное, в этом вопросе выставлять температуру воды, комфортную для пользователя. Однако, приведем несколько советов, выполнение которых, позволит существенно продлить срок службы прибора. Тем самым сэкономить на будущих ремонтах.

• Как можно реже выставляйте температуру 30–40 градусов. В таких условиях, внутри накопительного бака, будут быстро развиваться бактерии. Это приведет к появлению неприятного запаха плесени. Стенки покроются грибком, который трудно вывести.
• Оптимальный режим работы, 55–60 градусов. В таком диапазоне температур на нагревательном тэне будет образовываться меньше накипи. Снизится риск появления плесени. Он комфортен для человеческой кожи.
• Один раз в неделю на бойлере необходимо выставлять 90 градусов. Выжидать пару часов, и возвращать прежний режим. Это делается для полного уничтожения бактерий в накопительном бачке.
• Некоторые приборы обладают экономичным режимом работы. Нагреватель в этом случае не потреблять меньше электроэнергии. Будут выставлены настройки, как в пункте 2 и речь идет о снижении риска поломки.
• В случае нагревателя, проточного типа, регулировка температуры производится также напором воды.

Типы водонагревателей по способу нагрева

По способу нагрева устройства классифицируются на проточные и накопительные, имеющие свои плюсы и минусы. Выбор в пользу того или иного прибора зависит от личных предпочтений владельцев загородной недвижимости, объема потребляемой горячей воды, свободного пространства для монтажа.

Накопительные

В конструкции нагревателя, устанавливаемого преимущественно в ванной, предусмотрено наличие собственной емкости. Принцип действия прост: бак заполняется водой из водопровода, которую нагревает ТЭН. По достижении установленной температуры нагрева автоматика отключает устройство.

Поступление горячей воды в трубу обеспечивается большим давлением не нагретой воды. Патрубки размещены так, что слои жидкостей с различной температурой не смешиваются внутри нагревателя друг с другом. Это позволяет удерживать установленную температуру теплоносителя в пределах 50-70% объема до поступления следующей партии холодной воды.

Конструкция накопительного водонагревателяИсточник optolov.ru

К преимуществам установки бойлера такого типа относятся:

1. Отсутствие необходимости в мощном источнике питания.
2. Постепенный нагрев воды.
3. Конструкция с утепленными стенками. Благодаря этому имеется возможность включения аппарата в период экономной тарификации электроэнергии, пользования горячей водой в любое время суток.

Основным параметром, влияющим на выбор той или иной модели накопительного водонагревателя, является объем бака. Вместительность резервуара подбирается в зависимости от суточного расхода теплой (смешанной) воды на 1 проживающего в доме взрослого человека. Потребность примерно такая:

• на гигиенические потребности – 20 л;
• для хозяйственных нужд – 12 л.

Таким образом, водонагреватель подбирается из следующих соображений:

• семья из двух человек – 50-80 л;
• 3 человека – 80-100 л;
• 4 жильца – 100-120 л;
• 5 членов семьи – 120-150 л.

Таблица потребления водыИсточник otivent.com

Проточные водонагреватели

Принцип работы устройств заложен в самом названии. Накопительный бак в таких аппаратах отсутствует: жидкость циркулирует рядом с греющим элемента либо контактирует с ним напрямую.

Мощности прибора должно хватать для нагрева воды до определенной пользователем температуры за короткий путь прохождения через ТЭН. Для подключения водонагревателя проточного к домашней электросети требуется выделение мощной линии – в процессе работы на сеть резко возрастает нагрузка.

При этом производителями найден своеобразный компромисс: высокая мощность нивелируется компактностью устройств. В противном случае, для снижения нагрузки необходимо значительное увеличение объема теплообменника – потребуется слишком много монтажного пространства и будет утеряно главное преимущество – компактность.

Конструкция проточного водонагревателяИсточник kabel-house.ru

Еще одним преимуществом проточных водонагревателей является подача нагретой воды без задержки. Накопительным приборам необходимо время для прогрева поступившей в бак жидкости, к тому же имеются и определенные потери температуры при ее хранении. Установка проточного водонагревателя позволяет использовать горячую воду в любой момент.

По экономичности принципиального преимущества у приборов того или иного типа нет. Для нагрева одинакового количества воды и накопительным, и проточным аппаратам потребуется примерно один расход электроэнергии.

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену

Крепеж производится при помощи анкеров.

Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум

При этом БКН не стоит ставить слишком далеко от котла непосредственно.
Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.
