Мини кран для подъема грузов своими руками до 500 кг

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1, причина строительства крана — дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

За один раз кран, при вылете стрелы в 5 м, поднимает 10 блоков весом по 15 кг, или четыре 15-ти литровых вёдер с раствором.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

поворотный узел – ступица от грузовика;

Ступица от автомобилей, грузовиков и сельхозтехники часто используется для изготовления поворотного узла в самодельных кранах. Главное — просчитать действующие на неё и крепёж нагрузки.

стрела сделана из трубы диаметром 75 мм;

выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

основание башни – «200-й» швеллер;

червячные редукторы для стреловой и грузовой лебёдки.

трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников — отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

1. Самый простой и универсальный кран, не требующий передвижения

Если дать нашим людям опору, то они перевернут землю! Пожалуй, этот девиз лучше всего дойдёт к тому действу, что «творит» на стройплощадке участник с ником MichaelJackson. Пользователь самостоятельно строит дом из газобетона. Он решил упростить себе задачу и смастерил кран.

Хотя, мы уже говорили о множестве видов подъёмников грузов на стройплощадке (ссылки на материалы в конце статьи), этот кран заслуживает отдельного рассказа. Его не нужно передвигать по участку, т.к. стрела дотягивается до самых дальних стен.

Чертёж подъёмного крана для кладки газоблока.

Кран собран из металлолома. Стрела сварена из уголка. По словам пользователя, это — не самое лучшее решение с точки зрения веса конструкции. Но уголок был под рукой.

Груз поднимется с помощью электрического тельфера грузоподъёмностью 500 кг.

Кран рассчитан на опрокидывание, и стоит вертикально как без противовеса, так и с противовесом в 200 кг.

«Лапы» крана посажены на анкеры.

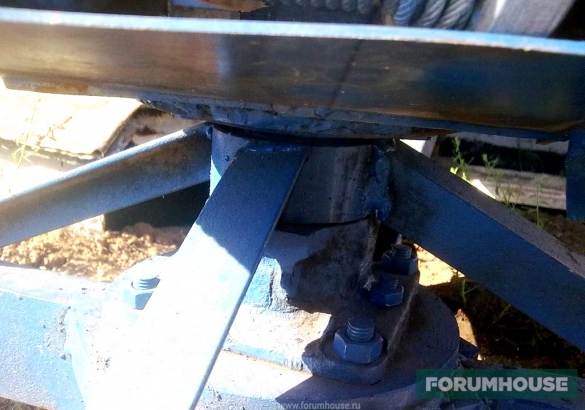

Поворотный узел крана. Большой подшипник пользователь обварил пластинами. Получилась «корзина». «Корзина» приварена к стойке крана, а сверху в подшипник вставлен кругляк, который приварен к стреле.

Кран, пользователь поднял в рабочее положение в одни руки, используя тельфер, полиспаст и рычаг.

Видео, где показано, как устанавливали кран.

Самоделка получилась настолько удачной, что конструктора завалили вопросами.

А во сколько обошёлся кран?

MichaelJackson

Вес крана 250 кг. Металл куплен по 30 руб. за 1 кг. На железо ушло 7500 руб. + тельфер за 3500 руб. Итого, кран обошёлся в 11000 руб. и два для работы.

Тельфер перемещается по крану?

MichaelJackson

Да, тельфер перемещается по всей стреле. Стрела вращается на 360 градусов. Достаёт везде, поэтому блоки носить не надо. Взял газобетон захватом, нанёс клей с помощью самодельного приспособления, уложил блок.

Покажите, как вы сделали каретку для нанесения клея и захват для блоков?

Фото самодельного захвата.

А это видео, где показано, как он работает.

Самодельная каретка для нанесения клея на газобетонные блоки.

Приспособа сделана из всего, что было под рукой.

А это — «апгрейд» садовой тачки для заливки бетоном армопояса, при помощи крана.

Видео, где показана работа «колокольчика» для заливки бетонной смеси.

https://youtube.com/watch?v=7f7Tx4NxK6k

А не проще класть газобетон руками? Стоит ли заморачиваться с изготовлением крана?

Ответ на вопрос в ролике, где показано, как пользователь, используя кран, строить дом из газосиликатных блоков в одни руки.

https://youtube.com/watch?v=QZk7O73JL4s

Наблюдения пользователя, которые пригодятся тем, кто захочет повторить конструкцию крана.

Стрелу крана можно сделать съёмной. Для этого, к центральной колонне крана, нужно приварить «плечо» длиной 1.5 м, т.к. ближе этого расстояния тельфер не подъезжает — стоит ограничитель. Стрела поворачивается по кругу при помощи троса. Стрелы длиной 6 м (1.5 м «плечо» и 4.5 м съёмная часть) хватит, чтобы достать до стен дома размером 10х10 м. Итого, самая длинная часть крана – 4.5 м и её можно будет перевозить на автомобиле, а кран собирать на месте.

Подъемный стол своими руками: цель оправдывает средства?

Самодельный ножничный подъемник своими руками требует особых навыков и знаний. Если механизм будет часто задействован в работе, то эти вложения можно считать оправданными. Помимо того, что не нужно беспокоиться о наличие смотровой ямы при ремонтных работах автомобиля, такое устройство имеет ряд преимуществ:

• позволяет производить сварочные и рихтовочные работы;
• с его помощью замена составных частей авто происходит намного быстрее и удобнее. Ходовая часть, тормоза, подвеска — это неполный список тех элементов, которые удобнее поменять с таким оборудованием;
• шиномонтаж и любые работы с колесами;
• любые виды осмотров автомобиля.

В том случае, если все эти виды работ задействованы, то рациональным будет сделать ножничный подъемник своими руками и сэкономить значительную сумму.

Привод и подъёмник

Привод всех подъёмников может быть как гидромеханическим, так и электромеханическим. В первом случае для подъёма эстакады или стола используется электрический двигатель с помпой и система гидравлических цилиндров. Принцип работы его довольно прост и он понятен по схемам и приведённым чертежам. Как правило, для работы гидростанции подъемника используется трехфазный электродвигатель на 380 Вольт, а гидравлическая арматура должна быть строго выверена по параметрам в зависимости от ожидаемой нагрузки.

Бюджетные гидростанции работают и от 24-вольтового электродвигателя, но их грузоподъемность сильно ограничена, а надежность, исходя из страны изготовления, невероятно низка. Именно поэтому гораздо рациональнее и дешевле будет собрать самому, чем покупать китайский металлолом, хотя производитель производителю рознь.

Рубанок для газобетона

Газобетон – один из самых популярных современных материалов для строительства каменных домов. Крупный формат блоков и технология монтажа, которую можно легко освоить, позволяют возводить здания быстро даже строителям-новичкам.

Но при всех достоинствах, у газобетона есть существенный минус – несовпадения блоков по размеру и необходимость подгонки их друг к другу. Можно использовать для этих целей магазинный инструмент. Но наши форумчане предлагают сделать рубанок для газобетона своими руками. Для этого понадобится: доска толщиной 5 см, пилки по дереву 3 шт., универсальный клей, дверная ручка.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Инструкция к гаражному подъёмнику

Во время выбора автоподъёмника в гараж следует детально разобраться в технических характеристиках и возможностях устройства. Правильный выбор – залог качественных работ в дальнейшем. Получить информацию можно у производителя или поставщика данного механизма.

Схема и размеры подъемника.

Рассмотрим, какие существуют виды подъёмников:

1. Одностоечный подъёмник можно купить в специализированном магазине.
   Механизм представляет собой компактный кран, занимающий мало места, что подходит для частных гаражей.
2. Двухстоечный подъёмник может быть оснащён электромеханическим или электрогидравлическим приводом.
   Такой автоподъемник используется практически в каждой автомастерской, он позволяет выполнить любые слесарные работы. Во время конструирования в учёт берутся высота до перекладин и промежутки между стойками.
3. Гидравлический кран – наиболее популярный тип.
   Агрегат имеет высокую грузоподъёмность. Используя данный вид автоподъёмника, владелец сможет контролировать вытекание жидкости из сальников.
4. Реечные.
   У них рассчитана опорно-рычажная система. Происходит взаимодействие рейки и храпового механизма.
5. Пневматические.
   При самостоятельном сооружении такого типа подъёмника потребуется насос. Можно использовать колёса, прикрутив их к днищу домкрата, чтобы система была подкатной.
6. Винтовые конструкции являются устойчивыми, компактными и эффективными.
   Но они обладают низкой грузоподъёмностью, небольшой высотой подъёма и необходимостью постоянно контролировать резьбу.

Самодельный подъёмник изготовляется исключительно под габариты автомобиля, а в первую очередь – под вес. Создание индивидуальной конструкции возможно при выполнении сборки и монтажа своими руками. Также, в итоге, получится более экономный вариант устройства.

Ремонтные ямы считаются менее практичными, чем подъёмные устройства. Станциями технического обслуживания автомобилей, как правило, используются двухстоечные подъёмники грузоподъёмностью 3-4,5 тонны. Рассмотрим четыре этапа, которые выполняются при создании подъёмника червячного типа.

Сначала нужно вмонтировать в боковые стены помещения заготовленные уголки из стали. В итоге, капот автомобиля должен находиться под этими уголками. Сантиметровая плита крепится при помощи восьми болтов на полках уголков. Её размещение над двигателем автомобиля можно менять при необходимости.

После этого на плите фиксируется червячный редуктор. Далее надевается шпонка на приводной вал и выполняется её фиксация. В плите нужно смастерить отверстие для цепи диаметром 2 см. Далее пропускается цепь через пройму и смыкается кольцом. После этого необходимо надеть на выходной вал звёздочку поменьше и соединить их.

Принцип использования подъёмника

После создания подъёмника следует правильно его эксплуатировать для большего срока службы.

Чертеж подъемника для установки в гараже.

Приступаем к работе:

• открутить болты, которые крепят двигатель к раме;
• петли, сделанные из троса, подводятся под двигатель, а потом концы петель набрасываются на крюк;
• выполняется запуск вращения приводного вала конструкции путём перебирания окольцованной цепи;
• неторопливо и осмотрительно начинайте подымать двигатель;
• после выхода двигателя из-под капота прекратите подъём;
• отгоните автомобиль на 1 метр вглубь помещения, освобождая место для столика.

Обязательно использование надёжного столика, поскольку ему придётся выдерживать большие грузы. Рекомендуется, чтобы столик был с колёсиками для упрощения его перемещения по гаражу.

Большие размеры автомобиля

Автовладельцу не всегда приходится работать с легковым автомобилем. Для работы с большим двигателем задействуются несколько помощников, которые будут оттягивать двигатель, висящий на тросах, к прочному столу. Первый человек, не задействованный в оттягивании двигателя, крутит редуктор в обратную сторону.

Если однажды пришлось выполнять такую роботу, то может возникнуть желание модернизировать конструкцию. Есть возможность приделать к стальной плите колёсики с целью оттягивания её к боковой стене, а там уже опустить двигатель на стол. Для улучшения и упрощения процесса эксплуатации подъёмника его можно оснастить электрическим мотором.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

https://youtube.com/watch?v=BXy4kqMibDE

Покупка или самостоятельное изготовление?

У человека, который столкнулся с необходимостью завести себе автолифт, есть несколько вариантов решения этой проблемы. Новые подъемники всех типов можно купить в магазине или приобрести подходящий пользованный аппарат «с рук». Есть и третий вариант – сделать самому.

На первый взгляд, изготовленный самостоятельно автолифт должен стоить намного дешевле нового, поскольку в его цену не заложена зарплата рабочего, который над ним работал. Но так кажется только на первый взгляд. Новые китайские автолифты обойдутся в 90-100 тысяч рублей, в то же время материалы для собственного подъемника буду стоить от 100 до 120 тысяч.

Пылесос-циклон своими руками

Пыль и мелкий мусор во время стройки или серьезного ремонта – настоящая проблема, бороться с которой при помощи веника и тряпки тяжело и неэффективно. Чтобы облегчить процесс уборки, не тратя при этом деньги на дорогостоящую технику, участник FORUMHOUSE zalman3000на скорую руку из подручных материалов собрал циклон для пылесоса.

Нехитрая конструкция крепится к пылесосу, и сбор мусора происходит непосредственно во вместительный пластиковый контейнер.

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1, причина строительства крана — дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

поворотный узел – ступица от грузовика;

выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников — отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

Пошаговая установка подъемника своими руками

Правильно выбрав автоподъемник, вы не получаете гарантии того, что он будет нормально работать. Для комфортной эксплуатации устройство требуется установить. Основное условие успешного монтажа – высокая надежность фундаментного основания гаражного помещения.

Монтаж прочного основания

Область гаража, в которой будет посредством креплений устанавливаться автоподъемник, должна располагать толщиной бетонного материала от десяти сантиметров. Кроме того, при заливке бетона слой материала дополнительно армируется. Без армирования может произойти продавливание фундаментного основания. В такой ситуации потребуется осуществлять демонтаж автоподъемника, повторно выполнять заливку фундамента.

Расчет минимальной высоты опускания лап

При установке подъемника нужно определить минимальную высотку опускания лап. Плоскость внизу должна быть ровной. Минимальная высота, на которую опускаются лапы оборудования, зависит от конкретной модели устройства.

Сборка конструкции

Выставлять оборудование нужно соответственно с длиной машины. В среднем, бампер у всех авто выступает примерно на два метра от центра держателей подъемника.

На следующей стадии монтажа автоподъемника требуется установить его каркас, осуществить фиксацию. Далее заливается раствор. Перед заливанием требуется проверить, симметрично ли расположен каркас. После застывания раствора нужно закрутить болтовые соединения. Это позволит надежно закрепить каркас.

Болты устанавливаются в пазы стояков. Минимальная длина болтов – 22 сантиметра. После закручивания болтов затягиваются гайки. Прикрепление стоек к раме проводится соответственно с руководством, прилагаемым к оборудованию.

Предварительное выравнивание по высоте необходимо для винтовых автоподъемников. Если подъемник работает на гидравлике, требуется осуществить протяжку троса. Затем устанавливаются все цепи, выполняется проверка качества затяжки болтовых соединений на рамных перекрытиях.

Если при закручивании болтовых соединений происходит смещение каркаса и нарушение симметричности стоек, под них ставятся пластины из металла. Металлические пластины обычно поставляются вместе с автоподъемником.

Подключение электрики

После сборки конструкции подключаются электрокабели и устанавливаются аварийные выключатели. Для этого желательно позвать опытного электрика, который выполнит процедуры по монтажной схеме. Если вы знаете, как строить электрические цепи, можете сделать все самостоятельно. От того, насколько правильно подключена электрика, зависит, будут ли приводы подъемника нормально работать.

Проверка рабочей готовности

В подъемники, работающие на гидравлике, нужно налить масляную жидкость. После этого необходимо проверить оборудование. Для этого несколько раз выполняется опускание и поднятие.

Удостоверьтесь, что нигде нет протечки смазки. Проверять состояние оборудования рекомендуется минимум раз в шесть месяцев.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

• Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
• Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
• При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
• Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
• Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего

Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении

Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

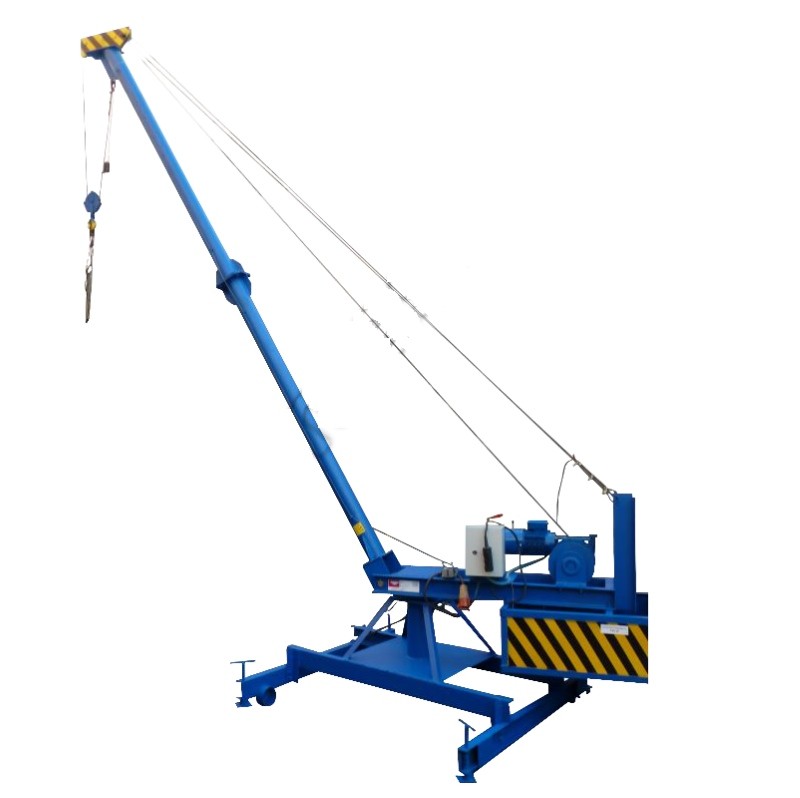

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Видеоурок

Как бы там ни было, но к проектировке и технологическим инженерным расчётам нужно подходить очень серьёзно. Так, необходимо будет вычислить минимальное сечение балок, расчёт осей гидроцилиндров, подбор гидроцилиндров по производительности и длине штока, правильно подобрать гидронасос и систему управления

Особое внимание при проектировке уделяют безопасности и аварийным механизмам подъёма/опускания автомобиля

Задача довольно непростая, но решаемая. При наличии материалов и знаний можно собрать небольшой ножничный подъёмник, который станет полезным не только вам, но и вашим друзьям и соседям. Удачной проектировки!

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.
