Классификация моделей по разным характеристикам

Расточка блока цилиндров. Зачем нужно двигателю и можно ли сделать своими руками подробное видео

Существует множество исполнений одной задумки – системы блоков, объединенных канатом. Их дифференцируют в зависимости от способа применения и конструктивных особенностей. Познакомьтесь с разными типами подъемников, выясните, в чем заключается их назначение и чем отличается устройство.

В зависимости от сложности механизма выделяют

• простые;
• сложные;
• комплексные полиспасты.

Пример четных моделей Простой полиспаст представляет собой систему последовательно соединенных роликов. Все подвижные и неподвижные блоки, а также сам груз объединяются одним тросом. Дифференцируют четные и нечетные простые полиспасты.

Четными называют те грузоподъемные механизмы, чей конец троса крепится к неподвижной опоре – станции. Все комбинации в таком случае будут считаться четными. А если конец веревки прикреплен непосредственно к грузу или месту прикладывания усилия, эта конструкция и все производные от нее будут называться нечетными.

Схема нечетного полиспаста

Сложный полиспаст можно называть системой полиспастов. В этом случае последовательно соединяются не отдельные блоки, а целые комбинации, которые вполне могут использоваться сами по себе. Грубо говоря, в этом случае один механизм приводит в движение другой подобный.

Комплексный полиспаст не относится ни к одному, ни к другому виду. Его отличительная черта – ролики, движущиеся навстречу грузу. В состав комплексной модели могут входить как простые, так и сложные полиспасты.

Объединение двукратного и шестикратного простого полиспаста дает сложный шестикратный вариант

В зависимости от того, что хотят получить при использовании полиспаста, их подразделяют на:

• силовые;
• скоростные.

А – силовой вариант, Б — скоростной

Силовой вариант используется чаще. Как следует из названия, его задача – обеспечить выигрыш в силе. Так как для значительного выигрыша нужны столь же значительные потери в расстоянии, неизбежны и потери в скорости. К примеру, для системы 4:1 при поднятии груза на один метр нужно натянуть 4 метра троса, что замедляет работу.

Скоростной полиспаст по своему принципу представляет собой обратную силовому конструкцию. Он не дает выигрыша в силе, его цель – скорость. Применяется для ускорения работы в ущерб прикладываемому усилию.

Основной показатель, на который обращают внимание при организации подъема грузов –кратность полиспаста. Этот параметр условно обозначает, во сколько раз механизм позволяет выиграть в силе. Фактически, кратность показывает, на сколько ветвей каната распределен вес груза

Фактически, кратность показывает, на сколько ветвей каната распределен вес груза.

Кинематическая кратность

Кратность подразделяют на кинематическую (равную количеству перегибов каната) и силовую, которая рассчитывается с учетом преодоления тросом силы трения и неидеальным КПД роликов. В справочниках приведены таблицы, которые отображают зависимость силовой кратности от кинематической при разных КПД блоков.

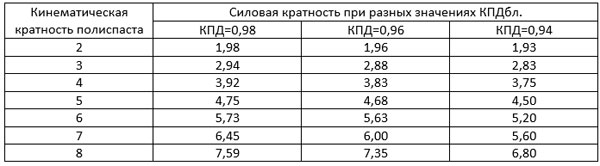

Как видно из таблицы, силовая кратность существенно отличается от кинематической. При низком КПД ролика (94%) фактический выигрыш в силе полиспаста 7:1 будет меньше выигрыша шестикратного полиспаста с КПД блоков 96%.

Схемы полиспастов разной кратности

Самодельный подъемник для авто своими руками чертежи

Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей. Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является подъемник для автомобиля.

Выбираем конструкцию

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства

Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное

Скорее всего, первым на глаза вам попадется двухстоечный подъемник, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

Еще один тип подъемника – ножничный, где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы – никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом.

Стоит также озаботиться изготовлением стопорных механизмов, позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.

И основная проблема, с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем. Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата

Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

Виды подъёмников и их цена

Откровенно говоря, если собирать подъёмник для авто своими руками, то его цена будет не сильно отличаться от заводского нового, а тем более, б/у-шного. К примеру, китайский вилочный подъёмник электромеханического типа, винтовой, обойдётся в 100-120 тысяч рублей. Если собирать все элементы по кускам, то только двигатель, редуктор и силовые винты могут обойтись тысяч в 80, не говоря уже о силовом каркасе, управляющей автоматике и прочих конструктивных элементах в основном силового характера.

Дешевле, конечно, собирать самостоятельно, но не радикально. Самостоятельная сборка имеет только в некоторых случаях — когда мы собираем довольно простое и эффективное устройство и тогда, когда практически все элементы уже есть под рукой, остаётся только связать их в кучу. Как бы там ни было, а подъёмники могут быть только нескольких видов:

1. Вилочный винтовой.
2. Ножничный подъёмник.
3. Подъемник-опрокидыватель.
4. Подъёмник платформенный.
5. Подъёмник плунжерный.
6. Платформенный подъёмник.

Половину этого ассортимента мы и рассматривать не станем, поскольку, к примеру, платформенный подъёмник слишком громоздкий, дорогой и малоэффективный в небольшом гараже, потому что занимает море места.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8×8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата

Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок

Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

https://youtube.com/watch?v=-mGosOvVkrI

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Инструкция к гаражному подъёмнику

Во время выбора автоподъёмника в гараж следует детально разобраться в технических характеристиках и возможностях устройства. Правильный выбор – залог качественных работ в дальнейшем. Получить информацию можно у производителя или поставщика данного механизма.

Схема и размеры подъемника.

Рассмотрим, какие существуют виды подъёмников:

1. Одностоечный подъёмник можно купить в специализированном магазине.
   Механизм представляет собой компактный кран, занимающий мало места, что подходит для частных гаражей.
2. Двухстоечный подъёмник может быть оснащён электромеханическим или электрогидравлическим приводом.
   Такой автоподъемник используется практически в каждой автомастерской, он позволяет выполнить любые слесарные работы. Во время конструирования в учёт берутся высота до перекладин и промежутки между стойками.
3. Гидравлический кран – наиболее популярный тип.
   Агрегат имеет высокую грузоподъёмность. Используя данный вид автоподъёмника, владелец сможет контролировать вытекание жидкости из сальников.
4. Реечные.
   У них рассчитана опорно-рычажная система. Происходит взаимодействие рейки и храпового механизма.
5. Пневматические.
   При самостоятельном сооружении такого типа подъёмника потребуется насос. Можно использовать колёса, прикрутив их к днищу домкрата, чтобы система была подкатной.
6. Винтовые конструкции являются устойчивыми, компактными и эффективными.
   Но они обладают низкой грузоподъёмностью, небольшой высотой подъёма и необходимостью постоянно контролировать резьбу.

Самодельный подъёмник изготовляется исключительно под габариты автомобиля, а в первую очередь – под вес. Создание индивидуальной конструкции возможно при выполнении сборки и монтажа своими руками. Также, в итоге, получится более экономный вариант устройства.

Ремонтные ямы считаются менее практичными, чем подъёмные устройства. Станциями технического обслуживания автомобилей, как правило, используются двухстоечные подъёмники грузоподъёмностью 3-4,5 тонны. Рассмотрим четыре этапа, которые выполняются при создании подъёмника червячного типа.

Сначала нужно вмонтировать в боковые стены помещения заготовленные уголки из стали. В итоге, капот автомобиля должен находиться под этими уголками. Сантиметровая плита крепится при помощи восьми болтов на полках уголков. Её размещение над двигателем автомобиля можно менять при необходимости.

После этого на плите фиксируется червячный редуктор. Далее надевается шпонка на приводной вал и выполняется её фиксация. В плите нужно смастерить отверстие для цепи диаметром 2 см. Далее пропускается цепь через пройму и смыкается кольцом. После этого необходимо надеть на выходной вал звёздочку поменьше и соединить их.

Принцип использования подъёмника

После создания подъёмника следует правильно его эксплуатировать для большего срока службы.

Чертеж подъемника для установки в гараже.

Приступаем к работе:

• открутить болты, которые крепят двигатель к раме;
• петли, сделанные из троса, подводятся под двигатель, а потом концы петель набрасываются на крюк;
• выполняется запуск вращения приводного вала конструкции путём перебирания окольцованной цепи;
• неторопливо и осмотрительно начинайте подымать двигатель;
• после выхода двигателя из-под капота прекратите подъём;
• отгоните автомобиль на 1 метр вглубь помещения, освобождая место для столика.

Обязательно использование надёжного столика, поскольку ему придётся выдерживать большие грузы. Рекомендуется, чтобы столик был с колёсиками для упрощения его перемещения по гаражу.

Большие размеры автомобиля

Автовладельцу не всегда приходится работать с легковым автомобилем. Для работы с большим двигателем задействуются несколько помощников, которые будут оттягивать двигатель, висящий на тросах, к прочному столу. Первый человек, не задействованный в оттягивании двигателя, крутит редуктор в обратную сторону.

Если однажды пришлось выполнять такую роботу, то может возникнуть желание модернизировать конструкцию. Есть возможность приделать к стальной плите колёсики с целью оттягивания её к боковой стене, а там уже опустить двигатель на стол. Для улучшения и упрощения процесса эксплуатации подъёмника его можно оснастить электрическим мотором.

Изготовление опрокидывателя

Чтобы создать подъёмник-опрокидыватель нужно знать из каких частей он состоит:

• передняя стойка;
• башмак;
• площадка;
• верхняя, нижняя и задняя балки;
• элементы соединения.

Схема изготовления подъемника.

Необходимые материалы:

• стальные листы толщиной 4 мм;
• уголки;
• втулки;
• крепёж;
• сварочный инструмент.

Сначала идёт башмак из металла. Металлический пруток следует вварить для фиксации домкрата. Башмак должен двигаться по стойке, поэтому нужно придерживаться ширины внутреннего размера. Четыре уголка нужны для создания задней балки.

С уголков создаём квадраты, а в один из них вставляем металлический квадратный стержень 26*21 мм длиной 35-36 см. Далее листовой металл толщиной 3-4 мм используется для создания площадки. Охват площадки будет примерно 350*150 мм, а бортики делаются загнутой формы.

После этого необходимо приварить полосу, в которой будут высверлены отверстия, чтобы зафиксировать вставленную доску. Размеры между направляющими следует соблюдать.

Уголки используем для создания квадрата с помощью сварочных швов. Длина швов составляет 30-40 мм. При соединении уголков следует отступить от края 31 мм и высверлить отверстие диаметром 26 мм в нижней части. После этого металлический стержень приваривается внутрь всей конструкции.

Далее делаются отверстия диаметром 13 мм. Для полной фиксации башмака и верхней балки также необходимо отверстие. Из отрезков уголков формируется квадратный профиль и соединяется с просверленным квадратным профилем. В профилях устанавливаются распорки диаметром 36 мм. Верхняя балка должна легко проходить между квадратными профилями.

Задняя балка создаётся для поддержания автомобиля со стороны, противоположной опрокидываемой. Длина балки соответствует длине машины. С помощью соединительного узла соединяются между собой задняя, верхняя и нижняя балки.

Обратившись к специалисту в данной сфере, можно получить устройство, созданное под индивидуальные габариты. Имеет смысл так поступать, если знаний и опыта недостаточно для самостоятельного изготовления и монтажа конструкции.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Блок для подъёма грузов ФОТО: youtube.com

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Тельфер ФОТО: youtube.com

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Как правильно подготовить гараж

Если вы задумали собрать опрокидыватель для машины самостоятельно, убедитесь в том, что ваш гараж будет отвечать необходимым условиям. Иначе использовать свою конструкцию в помещении вы не сможете – не хватит свободного пространства. Тогда придется работать на открытом воздухе, что не очень приятно в холодную погоду, да и не всегда безопасно. Но об этом чуть позже. Одним словом, если высота гаражного помещения не превышает высоту машины на полтора, а лучше целых два метра – серьезный опрокидыватель лучше не мастерить. Да и по периметру подъемного устройства должно быть свободное место, чтобы имелась возможность для нормального обслуживания машины. А если вы задумали облегчить себе работу и создать опрокидыватель, работающий от электрического тока, то напряжение в гараже должно иметь три фазы. Итак, подготовка места должна зависеть от следующих факторов:

1. конструкции опрокидывателя;
2. размеров машины и ее веса.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

• одностоечными и двустоечными;
• гидравлическими;
• реечными;
• пневматическими;
• винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Виды подъемных устройств

Сегодня производители предлагают широкий ассортимент подъемного оборудования для гаражей и автосервисов.

В зависимости от способа установки приспособления для обслуживания транспортных средств могут быть стационарными, передвижными или переносными.

• Выпускаются напольные и ямные подъемники.
• По типу привода агрегаты классифицируются на несколько категорий: механические, пневмогидравлические, гидравлические.

Наиболее доступными являются электромеханические устройства, отличающиеся простотой в работе и сервисе.

Для тех, кто хочет иметь в гараже оборудование, работающее плавно и тихо, следует обратить внимание на модели с электрогидравлическим приводом. Их монтаж не намного сложнее аналогов, но эксплуатация гораздо приятнее

К тому же заметно повышается скорость проведения работ.

В зависимости от типа стоек существует несколько видов подъемников.

Одностоечные агрегаты

Основной частью конструкции такого устройства является одна-единственная несущая стойка, которая оснащена мощными кронштейнами для подъема груза. Для его установки не требуется большое пространство. В некоторых случаях это является определяющим фактором для приобретения.

Одностоечная модель подъемника

Подъемники могут быть мобильными или фиксироваться стационарно. Обычно они предназначены для подъема техники весом до 2,5 тонн.

Двухстоечные устройства

Такое оборудование передвинуть уже не получится. Оно фиксируется к поверхности пола при помощи анкерных болтов. Две стойки позволяют поднимать для техобслуживания автомобили массой, как правило, до пяти тонн.

Двухстоечная модель с гидравлическим приводом

Четырехстоечные подъемники

Эти агрегаты представляют собой платформу, закрепленную на четырех несущих стойках. Они предназначены для подъема любой техники, даже тяжелой.

Модель подъемника на четырех стойках Цена на такую технику — самая высокая, однако ее надежность — также на высшем уровне.

Ножничное оборудование

Подъемники имеют как механические шарниры, так и гидроцилиндры, которые предназначены для подъема и опускания платформы.

Ножничное подъемное устройство

Чаще всего такие модели встраивают в пол. Ножничные подъемники характеризуются надежностью, а их работа — бесшумностью.

Плунжерный

Такая гидравлическая конструкция оснащена плунжерными цилиндрами, которые могут заглубляться в основание или находиться на поверхности.

Модель подъемника плунжерного типа

• Плунжерные подъемники отлично экономят место в гараже (в сложенном состоянии) и обеспечивают доступ к автомобилю со всех сторон. Количество плунжеров может быть различным — от одного до четырех. При работе многоплунжерной техники используются синхронизационные схемы.
• Для личного использования обычно приобретаются одно- или двухстоечные агрегаты, чаще всего электромеханического типа. Характеристик такого оборудования вполне достаточно для ремонта легковых транспортных средств. Оно не отличается сложностью в обслуживании, а для установки достаточно небольшого гаражного бокса с высотой потолка 3 м.
• Агрегаты более высокой категории обычно устанавливаются на станциях технического обслуживания.

Модель большой грузоподъемности для станций техобслуживания

Интересным вариантом для частного гаража, отличающимся простотой устройства и доступной стоимостью, является мобильный подъемник-автолифт. Такие модели приспособлены для работы с большинством видов легкового автотранспорта и даже микроавтобусов. Это устройство относится к механическому типу. Оно приводится в работу дрелью или перфоратором.

Автолифт для подъема автомобилей

Подобное приспособление для подъема автотехники очень удобно и не занимает много места при хранении. Требований к габаритам гаража при размещении такого оборудования нет никаких, в том числе и к высоте потолков. Чтобы установить подъемник под днищем автомобиля и поднять его, требуется пара минут.

Конечно, сфера применения подобного устройства достаточно ограничена. С его помощью можно выполнить лишь часть работ по техническому обслуживанию железного коня.

Рыночные цены

Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.

Чтобы не тратить такую сумму, вполне возможно сделать его своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.

Читать также: Рейтинг масок сварщика хамелеон 2017

Какими бывают автоподъемники?

можно приобрести в специализированных магазинах мобильного типа

Компактный кран является дополнительным подъемным механизмом, не занимает много места, что важно для гаража;. благодаря данному автоподъемнику можно выполнить любую слесарную работу

При конструировании своими руками учитывается высота до перекладин, промежутки между стойками;

благодаря данному автоподъемнику можно выполнить любую слесарную работу. При конструировании своими руками учитывается высота до перекладин, промежутки между стойками;

гидравлический

самый распространенный тип автомобильного крана. Агрегат чаще всего используется владельцами транспортных средств, имеет большую грузоподъемность. При этом владелец следит за вытеканием жидкости из сальников;

рейка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Корпус поднимается и идет по рейке. Металлический кожух защитит деталь от механического загрязнения;

пневматический

если решили соорудить кран своими руками в гараж данного типа, при его работе обязательно понадобится насос. При желании к днищу домкрата приделываются небольшие колеса, чтобы система была подкатной;

данный подъемник в гараже отличается компактностью, устойчивостью и эффективностью. Однако, среди недостатков можно выделить маленькую грузоподъемность, незначительную высоту подъема и постоянный контроль резьбы.

Самодельный подъёмник в гараже изготавливается под вес автомобиля. Создать своими руками приспособление в гараж выгодно, так как экономятся денежные средства, и конструкция получается индивидуального образца. Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, к примеру, с транспортного средства, не представляется возможным, поэтому сделать работу поможет подъемный кран.
