Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже

При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат.

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом».

Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.

Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.

Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым

Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику.

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Читайте материал по теме:
Горячее водоснабжение частного дома

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.

Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме

Параметры помпы выбирают на основании проведенных расчетов.

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают термостатические клапаны. При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

• плавная регулировка;
• контроль скоростей;
• автоматический режим работы;
• встроенный информативный дисплей.

Самые простые модели циркуляционных помп – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Критерии выбора насосов: какие характеристики учитывать в первую очередь

Производительность. Этот показатель определяет объем жидкости, который перекачивает насос за единицу времени. При расчете производительности не учитываются потери. Соотношение заявленной производительности и реальной выражают через КПД.

Напор. От давления, которое создает прибор в системе отопления, зависит скорость и качество прогрева помещений.

Условия работы. Имеют значение все условия – кубатура помещения, вид и температура теплоносителя, диаметр труб и т.д.

Дополнительные условия. При установке насоса в доме принципиальное значение приобретают дополнительные факторы – уровень шума во время работы, габариты, сложность монтажа и обслуживания. Если прибор выбирают для отдельной котельной, в которой работа системы постоянно контролируется, то эти характеристики менее важны.

Как рассчитать требуемую производительность насоса

Стандартная формула для определения производительности насоса (Q) выглядит так:

Q=0,86R/TF-TR, где

R – требуемая тепловая мощность;

TF – температура теплоносителя на входе в систему;

TR – температура теплоносителя на выходе.

Нормативы потребности помещения в тепле (R) в разных странах различаются. Обычно это 70-100 Вт/кв.м. Помимо теоретических расчетов имеет значение степень теплоизоляции здания. Чем выше теплопотери в помещении, тем более производительное оборудование требуется для его обогрева.

Если дом качественно утеплен, а зимой не бывает сильных морозов, показатель R может составлять 30-50 Вт/кв.м. Примерно такую же требуемую тепловую мощность закладывают в основу расчетов производительности оборудования для помещений производственного назначения.

Формула расчета гидравлического сопротивления

Показатель можно рассчитать по формуле:

H=1,3*(R1L1+R2L2+Z1+Z2+…+ZN)/10000, где

R – потери давления;

L – длина трубы,

1 – подающий трубопровод;

2 – обратный трубопровод;

Z – сопротивление каждого конкретного элемента системы.

Показатели потери давления (R) можно определить по специальной таблице, предложенной ниже, а сопротивление (Z), которое создают фитинги и арматура, есть в техпаспортах. Если технические описания утеряны, можно определить сопротивление примерно – в процентах от общего сопротивления в прямых отрезках труб. На смесителе системы управления потери составляют до 20%, на терморегулирующем вентиле – до 70%, на фитингах – до 30%.

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

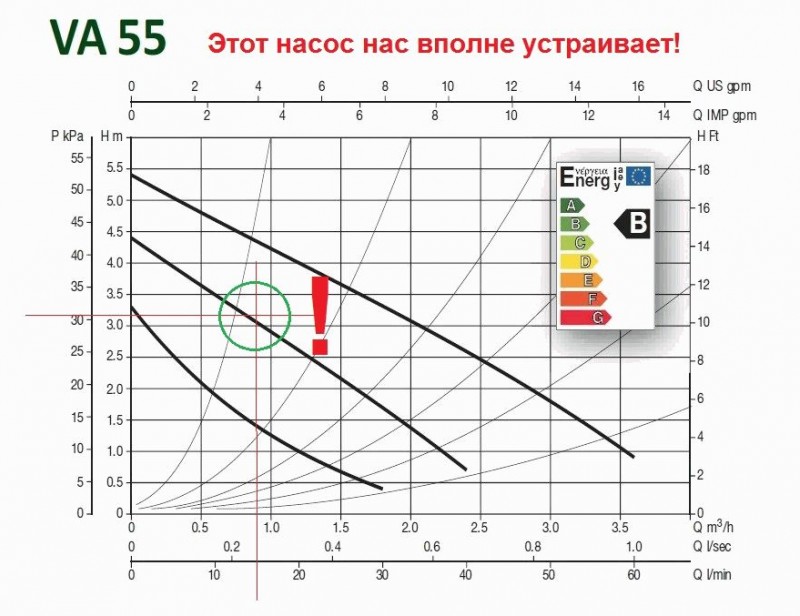

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Расчет мощности отопительного насоса

Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка

Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.

Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.

Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.

Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:

P2(кВт) = (p * Q * H) / 367 * КПД

Р
– уровень плотности воды;

Q
– уровень расхода воды;

Н
– уровень напора воды.

Таким образом и делается расчет мощности насоса для отопления.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

1. Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Устройство насоса

Циркуляционный насос в разрезеУстройство насоса «сухого» типа

Посмотрим на разрез насоса. Он состоит из самого насоса и электромотора с блоком управления. Материал корпуса может быть: нержавеющая сталь, бронза, алюминий, чугун. Крыльчатка из нержавеющей стали или технополимера, закрепленная на валу двигателя, своим вращением создает принудительное движение жидкости через насос. Оси входного патрубка и ось выходного обычно расположены вдоль одной линии.Подшипники и вал циркуляционных современных насосов — из керамики, что благоприятно влияет на уровень шума и долговечность устройства.

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

• производительность – 2900 л/ч;
• потребляемая мощность – 45 Вт;

Достоинства:

• высокая производительность;
• доступная цена;
• надёжность;
• хороший напор.

Недостатки:

• дороже аналогичных устройств отечественного производства;
• модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

• производительность – 50 л/мин.;
• потребляемая мощность – 72 Вт;

Достоинства:

• низкий уровень шума;
• простота монтажа и эксплуатации;
• длительный срок эксплуатации;
• доступная стоимость;
• экономичность;
• компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

• производительность – 170 л/мин.;
• потребляемая мощность – 245 Вт;

Достоинства:

• экономичность;
• компактность;
• малый вес;
• длительный срок службы;
• простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

• производительность – 4,35 м.куб./час.;
• потребляемая мощность – 60 Вт;

Достоинства:

• несколько скоростей работы ротора;
• компактность;
• надёжность;
• простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

• производительность – 3 м.куб./час.;
• потребляемая мощность – 45 Вт;

Достоинства:

• низкий уровень шума при работе;
• простота монтажа и эксплуатации;
• надёжность;
• длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

• производительность – 3000 л./час.;
• потребляемая мощность – 72 Вт;

Достоинства:

• надёжность конструкции;
• доступная стоимость;
• простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

• производительность – 9600 л./час.;
• потребляемая мощность – 550 Вт;

Достоинства:

• большой напор;
• надёжность;
• высокий КПД.

Недостатки:

• необходимость приварки к трубопроводу ответных фланцев;
• высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

• производительность – 58 л./мин.;
• потребляемая мощность – 90 Вт;

Достоинства:

• защита от перегрева;
• простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

Автоматизация насосного оборудования

Для нормального функционирования такие насосы должны потреблять электроэнергию. На сегодняшний день электричество не является дешевым, поэтому многие задумываются о том, как сделать работу насоса более экономной с точки зрения потребления электроэнергии.

Устройство отопительной системы в частном доме — дело нужное и крайне важно, когда вы хотите создать максимально комфортные температурные условия проживания в нем. Наиболее эффективно работающим тепловым блоком является обвязка с принудительной циркуляцией теплоносителя по магистрали

Чтобы реализовать такую задачу, следует дооборудовать систему насосной установкой. Вот только вся проблема в том, что необходимо подобрать подобное оборудование по производительности, ведь именно от этого зависит эффективность функционирования всего контура. А как правильно рассчитать мощность циркуляционного насоса для отопления, вы узнаете из этой статьи.

Расчет производительности

Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.

Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).

• Q – объем теплоносителя, который прокачивает насос в м3/час.
• P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
• Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
• 1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.

Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).

Вычисляем тепловое потребление, выполняя подбор по площади:

• Р = 100 х 173 = 17300 Вт;
• далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.

Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.

Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.

Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.
