Маркировка полиэтиленовых труб

Введение

В итоге, под воздействием давления и температуры из молекул этилена получается совершенно иной продукт, свойства которого определяют следующие преимущества и недостатки труб ПНД :

• Способность выдерживать давление в десятки атмосфер. Предел прочности такой продукции – 3-5 МПа (30-50 Атм.).
• Низкий вес погонного метра трубы.
• Ограниченный диапазон эксплуатационных температур. Нижняя граница 0°С – при меньших температурах ПНД стекленеет. Верхняя граница 40°С – при более высоких температурах ПНД труба теряет кольцевую жесткость.
• Относительно небольшое тепловое расширение. Любая ПНД труба при нагреве до максимально допустимой температуры (70°С) увеличится в габаритах всего на 3%.
• Длительный срок эксплуатации — более 40 лет;
• Не ржавеют и устойчивы к химическим воздействиям, нет необходимости применять дополнительную защиту при укладке водопровода в грунт;
• В сравнении с другими видами труб, у полиэтиленовых значительно ниже стоимость;
• На протяжении всего срока службы на трубах не накапливаются накипь и ил, благодаря их гладкой поверхности;
• Обладают довольно низкой теплопередачей, практически не образовывается конденсат на внешней поверхности;
• Если происходит замерзание жидкости в трубе, то разрыва не будет, диаметр трубы может увеличиться на 5?7% и вернуться в прежнее состояние после того, как жидкость оттает;
• Более удобная транспортировка и монтаж за счёт лёгкого веса, масса полиэтиленовых труб в 6 раз ниже металлических;
• Монтаж полиэтиленовых труб осуществляется проще, быстрее, надёжнее и дешевле, по сравнению с тем же полипропиленом и металлопластиком;
• Соединения в ПНД трубах и фитингах со временем не теряют своей надёжности;
• Не содержат токсических соединений, широко используются для водоснабжения в европейских странах, где экологические нормы на высоком уровне.
• Срок службы ПНД труб отличается от эксплуатационных сроков труб другого типа — стальных и чугунных. В первую очередь он зависит от подвижности местного грунта;
• Все материалы на основе полиэтиленовых соединений менее устойчивы к УФ-воздействию, в связи с чем их рабочие характеристики могут снижаться.

Помимо температурного режима, на условия эксплуатации труб влияет еще один параметр – сорт полимера. Ведь переносимость внутреннего давления зависит от сорта ПНД.

В данный момент для изготовления труб задействуют такие сорта, как ПЭ 100 (предел стойкости – 10 МПа), ПЭ 80 (может эксплуатироваться в системах с давлением до 7,5 МПа) и ПЭ 63 (предел – 6,3 МПа). Ну а такая разновидность конструкционных полимеров, как ПЭ 33, эксплуатируемая при давлении меньше 3,3 МПа, в современных водоводах уже практически не встречается.

ПНД-трубы для водопровода: технические характеристики и схема установки

Времена, когда трубы изготавливались исключительно из металла, давно прошли. На смену продукции из этого сырья пришли изделия из материалов нового поколения, выступив в роли достойной альтернативы металлическим водопроводным системам. Среди подобных товаров стоит выделить ПНД-трубы.

Особенности

Востребованность полиэтиленовых труб для водопровода обусловлена присущими материалу преимуществами, за счет которых прокладка на земле либо в грунте магистралей, обеспечивающих подачу холодной и горячей воды, стала одной из основных областей использования изделий, а легкий монтаж труб позволяет собрать водопровод своими руками.

Технология выпуска продукции из полиэтилена предполагает строгое соблюдение ГОСТ. В нормативной документации есть таблицы, содержащие применяемые на практике технические характеристики такой продукции.

Принимая во внимание нормативную документацию, касающуюся качеств и характеристик изделий, ПНД-трубы должны отвечать следующим требованиям:

• вне зависимости от диаметра и размера наружная и внутренняя поверхность продукции должна быть абсолютно гладкой: наличие пузырей, трещин или любых других включений не допускается,
• весь сортамент изделий должен быть устойчив к давлению, составляющему 20 атм.

Трубы, отвечающие вышеперечисленным показателям, производятся с диаметром от 16 до 1600 мм. Реализация товара происходит в бухтах по 100-200 метров либо же отдельными изделиями длиной 12 м. Продукция проходит покраску в черный цвет с продольными полосами по окружности. Трубы из полиэтилена для холодного водоснабжения и подачи горячей воды имеют определенные параметры, исходя из которых происходит их классификация по сфере применения.

Сырье, используемое для изготовления изделий. Трубы ПЭ 80 отличаются высокими потребительскими свойствами, поскольку способны при сохранении целостности конструкции выдерживать большое внутреннее давление на стенки. За счет особенностей материала они находят свое применение при сооружении трубопроводных магистралей с диаметром не более 90 мм.

Изделия, для выпуска которых применялся полиэтилен марки ПЭ 100, обеспечивают хорошую пропускную способность изделию с меньшим диаметром. Они востребованы для обустройства схем коммуникаций подачи холодной воды. ПЭ 63 применяются в жилищном и промышленном строительстве для дренажа фундаментов, а также подвальных помещений в строениях. В большинстве стран почти 100% трубопроводов для воды состоят именно из полиэтиленовых труб.

Уровень устойчивости труб к внутреннему давлению. Рассчитывается этот коэффициент исходя из отношения диаметра изделия к толщине стенки. Продукция с меньшим показателем отличается более высокой прочностью.

Диаметр ПНД-труб. Для эксплуатации в частной сфере, например, при прокладке водопровода на дачном участке или в загородном жилом доме рекомендуется приобретать изделия с диаметром 25 или 32 мм.

Стоит выделить основные преимущества ПНД-труб:

• устойчивость к воздействию агрессивных сред, включая соль, кислоту и щелочь,
• долговечность – средний эксплуатационный срок изделий составляет около 50 лет,
• инертность к жидкой среде, которая проходит по коммуникациям,
• стойкость к образованию и развитию на стенках микроорганизмов,
• устойчивость к коррозии, что актуально при прокладке трубопровода в почве, которая отличается повышенной влажностью, например, на садовых участках и дачах,
• небольшая масса продукции, за счет чего облегчается монтаж,
• стойкость к отрицательным температурам – трубы из полиэтилена сохраняют свои свойства при -70 С, за счет чего они эффективно функционируют не только в летний, но и в зимний период.

Чтобы иметь исчерпывающее представление об изделиях, следует выделить некоторые минусы продукции, речь о которых пойдет ниже.

• Материал имеет низкий уровень устойчивости к ультрафиолетовому излучению. Исходя из этого, монтаж ПНД-труб рекомендуется проводить в почве либо же помещать их в специальные защитные футляры.
• Показатели прочности изделий из полиэтилена уступают аналогичным показателям труб из металла.

Все изделия в обязательном порядке проходят контроль на соответствие государственным стандартам, установленным для продукции, с помощью которой выполняется обустройство водопровода.

ПНД-трубы для водопровода: технические характеристики и схема установки ПНД-труба для водопровода представляет собой изделие из полиэтилена, имеющее ряд положительных особенностей. Какие диаметры водопроводных полиэтиленовых конструкций следует использовать для прокладки частного водоснабжения на участке?

Монтаж труб ПНД

Способы монтажа полиэтиленовой трубы низкого давления:

• Раструбное разъемное– используется, как правило, при монтаже канализации. Трубы оснащены специальными расширениями на конце (раструбами) монтаж проводится с помощью уплотнителей. Одна труба вставляется в раструб другой, обеспечивая тем самым герметичный стык.
• Фитинговое — используется в системах, работающих под минимальным давлением. Представляет собой зажимной фитинг, в него вставляется труба. При помощи затяжного усилия происходит крепление элементов между собой. Более надежное соединение, чем раструбное, хотя тоже относится к разъемным.
• Электросварное – соединение максимальной прочности, специальные фитинги свариваются с трубой аппаратом для сварки. Дает наибольшую прочность, которая необходима в напорных системах. Проводится с помощью сварочного аппарата.

https://youtube.com/watch?v=4wC36soTX8k

Промышленная индустрия, в частности газовое хозяйство, водопровод, канализация и так далее, немыслимы без использования труб. Для частных коммуникаций, в муниципальном и государственном домовладении специалисты рекомендуют использование пластиковых труб. Хорошо зарекомендовала себя в этих целях труба ПНД. Что это такое, рассмотрим в следующих подразделах.

Сейчас разберемся, почему именно труба из пластика прошла множество тестов, направленных на определение устойчивости от влияния температуры, в том числе очень высокой, кислотных веществ, органики и растворителей. Все испытания материал прошел успешно, поэтому и рекомендован к использованию. Что скрывает в себе аббревиатура – труба ПНД, что это такое и почему она так называется?

Технические характеристики ГОСТ 18599 2001

Вес

Расчётный вес 1 метра трубы ПЭ32 в кг

Наружный диаметр (номинальный), мм
SDR 6,0	SDR 9,0	SDR 13,60	SDR 21,0
Толщина стенки Sст., мм
2,50	4,0	6,30	10,0
160		8,13	5,61	3,77
140		6,24	4,29	2,89
125	6,90	4,96	3,42	2,29
110	5,34	3,84	2,66	1,78
90	3,58	2,59	1,80	1,19
75	2,48	1,79	1,25	0,831
63	1,75	1,27	0,885	0,582
50	1,10	0,798	0,552	0,376
40	0,713	0,511	0,358	0,249
32	0,459	0,329	0,233	0,197
25	0,280	0,201	0,151
20	0,182	0,134
16	0,116	0,92
12	0,065
10	0,052

Расчётный вес 1 метра трубы ПЭ80, ПЭ63, ПЭ100 в кг

Наружный диаметр (номинальный), мм
SDR6	SDR7,4	SDR13,6	SDR17,6	SDR21	SDR 33,0	SDR41
Толщина стенки Sст., мм
2,50	3,20	6,30	8,30	10,0	16,0	20,0
1600						239	193
1400					280	183	148
1200				242	206	134	108
1000			214	168	143	93,5	75,4
900			173	136	116	75,9	60,9
800			137	108	91,4	59,9	48,3
710			108	84,7	72,1	47,3	38,1
630			84,8	66,6	56,6	37,1	29,9
560			67,1	52,6	44,8	29,4	23,6
500		92,1	53,5	42,0	35,8	23,5	19
450		46,6	43,3	34,0	29,0	19,0	15,2
400	69,0	59,0	34,2	26,9	22,9	15,1	12,1
355	54,4	46,4	27,0	21,2	18,0	11,8	9,53
315	42,8	36,6	21,3	16,7	14,2	9,35	7,49
280	33,9	28,9	16,8	13,2	11,3	7,38	5,96
250	27,0	23,1	13,4	10,6	8,91	5,9	4,81
225	21,9	18,7	10,9	8,55	7,29	4,76	3,84
200	17,3	14,8	8,56	6,78	5,77	3,82	3,3
180	14,0	12,0	6,98	5,71	5,47	3,78	2,47
160	11,1	9,46	5,5	4,35	3,71	2,41	1,98
140	8,49	7,27	4,22	3,35	2,83	1,87	1,53
125	6,77	5,78	3,37	2,66	2,26	1,5	1,25
110	5,25	4,49	2,61	2,07	1,77	1,16	0,93
90	3,52	3,00	1,76	1,40	1,18	0,782	0,63
75	2,45	2,09	1,23	0,97	0,821	0,543	0,469
63	1,73	1,47	0,869	0,682	0,573	0,392
50	1,47	0,935	0,545	0,436	0.369
40	0,701	0,60	0,353	0,281	0,244
32	0,453	0,385	0,229
25	0,277	0,24	0,148
20	0,180	0,162
16	0,115	0,102
12	0,064
10	0,051

Таблица размеров

	Трубная цилиндрическая резьба: сферы применения и маркировка SDR 26	SDR 21	SDR 17	SDR 13,6	SDR 11
ПЭ 80	PN 5	PN 6,3	PN 8	PN 10	PN 12,5
ПЭ 100	PN 6,3	PN 8	PN 10	PN 12,5	PN 16
Наружный диаметр, мм	Толщина стенки, мм	Масса 1 м, кг	Толщина стенки, мм	Масса 1 м, кг	Толщина стенки, мм	Масса 1 м, кг	Толщина стенки, мм	Масса 1 м, кг	Толщина стенки, мм	Масса 1 м, кг
20									2,0	0,116
25							2,0	0,148	2,3	0,169
32					2,0	0,193	2,4	0,229	3,0	0,277
40			2,0	0,244	2,4	0,292	3,0	0,353	3,7	0,427
50	2,0	0,308	2,4	0,369	3,0	0,449	3,7	0,545	4,6	0,663
63	2,5	0,488	3,0	0,573	3,8	0,715	4,7	0,869	5,8	1,05
75	2,9	0,668	3,6	0,821	4,5	1,01	5,6	1,23	6,8	1,46
90	3,5	0,969	4,3	1,180	5,4	1,45	6,7	1,76	8,2	2,12
110	4,2	1,420	5,3	1,770	6,6	2,16	8,1	2,61	10,0	3,14
125	4,8	1,830	6,0	2,260	7,4	2,75	9,2	3,37	11,4	4,08
140	5,4	2,310	6,7	2,830	8,3	3,46	10,3	4,22	12,7	5,08
160	6,2	3,030	7,7	3,710	9,5	4,51	11,8	5,50	14,6	6,67
180	6,9	3,780	8,6	4,660	10,7	5,71	13,3	6,98	16,4	8,43
200	7,7	4,680	9,6	5,770	11,9	7,04	14,7	8,56	18,2	10,4
225	8,6	5,880	10,8	7,290	13,4	8,94	16,6	10,9	20,5	13,2
250	9,6	7,290	11,9	8,920	14,8	11,0	18,4	13,4	22,7	16,2
280	10,7	9,090	13,4	11,300	16,6	13,8	20,6	16,8	25,4	20,3
315	12,1	11,600	15,0	14,200	18,7	17,4	23,2	21,3	28,6	25,7
355	13,6	14,600	16,9	18,000	21,1	22,2	26,1	27,0	32,2	32,6
400	15,3	18,600	19,1	22,900	23,7	28,0	29,4	34,2	36,3	41,4
450	17,2	23,500	21,5	29,000	26,7	35,5	33,1	43,3	40,9	52,4
500	19,1	29,000	23,9	35,800	29,7	43,9	36,8	53,5	45,4	64,7
560	21,4	36,300	26,7	44,800	33,2	55,0	41,2	67,1	50,8	81,0
630	24,1	46,000	30,0	56,500	37,4	69,6	46,3	84,8	57,2	103,00
710	27,2	58,500	33,9	72,100	42,1	88,4	52,2	108,00	64,5	131,00
800	30,6	74,100	38,1	91,400	47,4	112,0	58,8	137,0	72,6	166,00
900	34,4	93,800	42,9	116,000	53,3	142,0	66,1	173,00
1000	38,2	116,000	47,7	143,000	59,3	175,0	73,5	214,00
1200	45,9	167,000	57,2	206,000	71,1	252,0

Файл с полным документом межгосударственного стандарта здесь >>>

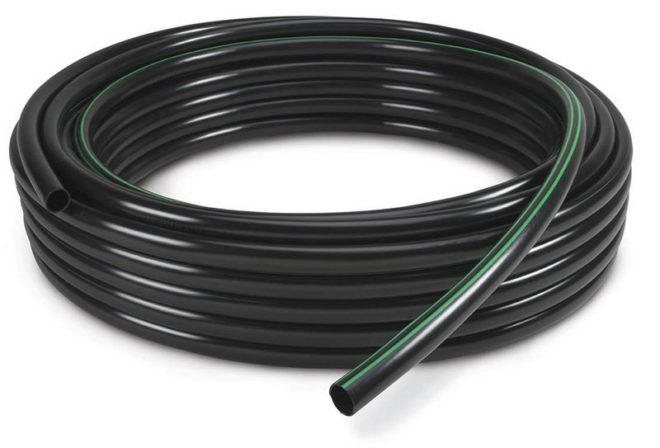

ПНД трубы ∅ до 110 мм поставляются в бухтах и отрезками по 12 метров.

Трубы ∅ более 110 мм поставляются только отрезками по 12 метров.

Таблица диаметра бухт

Диаметр ПНД трубы, мм	Длина бухты, м	Габаритные размеры, м
32	100	1,2
40	100	1,4
50	100	1,5
63	100	2
75	100	2,2
75	50	1,9
90	100	2,7
90	50	2,5
110	100	3
110	50	2,8

Что обозначает коэффициент SDR

Если обратиться к сухой расшифровке, аббревиатура SDR происходит от английского Standard Dimension Ratio, что обозначает стандартный размерный коэффициент. Суть его сводится к соотношению диаметра к стенке трубы. Определяет это значение не только толщину полимерного слоя, но и способность изделия выдерживать внутренние и внешние нагрузки.

Для SDR характерны обратные пропорции: чем больше индекс, тем тоньше стенка. Поэтому изделия одной размерной группы, но с разным коэффициентом SDR имеют разное целевое применение. Например:

• SDR 13.6 – обладают высокой прочностью, поэтому подходят для капитальных систем водоснабжения.

• SDR 17 – трубы со средним показателем, которые применяются в малоэтажном строительстве.

• SDR 21 – не подходят для напорных систем и подземных коммуникаций.

Примечание: во всех трёх случаях, речь идёт о трубе ПЭ 80.

SDR 41	SDR 33	SDR 26	SDR 21	SDR 17,6	SDR 17	SDR 13,6	SDR 11	SDR 9	SDR 7,4	SDR 6
4 атм.	4 атм.	5 атм.	6 атм.	7 атм.	8 атм.	10 атм.	12 атм.	16 атм.	20 атм.	25 атм.

Возникновения термина

Слово «аббревиатура» – это (что относится к морфологии) «сокращение». Термин берет начало в латыни (brevis – кратко), но привычное звучание он приобрел в итальянском языке. В современной литературе к этому понятию относятся все сокращенные слова, однако традиционно следует рассматривать исключительно сложносокращенные группы слов. Таким образом, аббревиатура – это что-то общедоступное и широко применимое. Частные случаи формирования морфологической конструкции, принятые в отдельных изданиях либо статьях, в обязательном порядке разъясняются по тексту для исключения искажения смысла и путаницы.

Классификация труб ПНД

Имеющиеся на рынке строительной продукции трубы из полиэтиленовых материалов низкого давления подразделяются на группы по признакам их предназначения и возможности выдерживать нагрузки разной силы.

По назначению

Из полиэтилена ПНД, создаваемого при пониженном давлении, изготавливают трубы для различных целей:

• Водопроводные, которые можно отличить по цвету – полностью синему либо черному с продольными синими полосками. Из них особенно выделяются питьевые по специальному перечню требований к их изготовлению, а также трубы с предназначением к горячему водоснабжению.
• Газовые с цветовой маркировкой желтого цвета – полностью желтые либо черные с желтыми (оранжевыми) продольными полосками.
• Канализационные для устройства внутренней и наружной канализации, которые могут изготавливаться с уже готовыми раструбами для возможности соединения без применения фитингов. Используются не только в простых канализационных системах, но также при устройстве коллекторов.
• Дренажные для отвода грунтовых вод от фундаментов и других строений, которые обычно создаются с особой гофрированной конструкцией.
• Оросительные, подводящие воду для полива растений в их вегетационный период.
• Обсадные для устройства водяных скважин для подачи технической и питьевой воды. Такая труба не боится не только естественного разложения, но и сдвигов грунта.
• Технические, предназначенные к транспортировке технических жидкостей, агрессивных к другим материалам (напр., металлам).

ИНТЕРЕСНО! Труба ПНД может поставляться как готовыми отрезками, так и мотками в катушках или бухтах. При этом изделия с диаметрами меньше 160-ти мм выпускаются в разных видах, а большего 160-ти мм диаметра – только в мерных отрезках.

По свойствам

Высокоплотный полиэтилен низкого давления обладает хорошей прочностью на растяжение и разрыв, гибкий и пластичный, что дает возможность изготовления из него напорных трубопроводов:

• Безнапорные, для которых нет определенных требований к допустимым нагрузкам (обычно технические),
• Слабонапорные с возможностью выдерживать внутреннее давление содержимого до 5-ти – 6-ти атм.,
• Высоконапорные, выдерживающие давление до 16-ти – 20-ти атм. и имеющие стенки толщиной до 70-ти мм,
• Для разреженного воздушного режима, используемые в условиях почти полного вакуума.

При этом внешние диаметры труб могут варьироваться от 10-ти до 1600 мм и более, что позволяет использовать их для содержимого жидкостей практически любого качества.

ВНИМАНИЕ! Производство напорных труб для водоснабжения, газа и канализации из ПНД регламентируется соответствующими стандартами ГОСТ, в которых прописаны свойства всех видов и подвидов трубы, ее производство, химический состав, физические характеристики и многое другое. Остальные виды труб производятся по ТУ

Маркировка видов

Производство труб ПНД предполагает наличие маркировки, которая может наноситься прямо на готовые изделия. Обычно это запись, содержащая полные сведения о конкретной трубной продукции, где должны быть прописаны в следующей очередности:

1. Буквы ПЭ, указывающие на изготовление трубы именно из полиэтилена.
2. Индекс минимальной длительной прочности, стоящий сразу за «ПЭ»: ПЭ-100, ПЭ-80 и т.п.
3. Коэффициент SDR, являющийся относительной величиной и указывающий на возможную нагрузку. Так, трубы с SDR 9 выдержат до 16-ти атм., а с SDR 21 – всего лишь 6 атм.
4. Наружный диаметр и величина толщины стенки в миллиметрах,
5. Назначение изделия прописью – питьевое либо техническое,
6. Номера стандартов ГОСТ, которым соответствует продукция,
7. Сведения (имя) изготовителя.

Монтаж разных труб ПНД

Трубы ПНД разных видов могут монтироваться в системы несколькими способами:

• Раструбное соединение применяется в основном для безнапорных коммуникаций (безнапорной канализации). Может быть выполнено только при наличии у отрезков труб готовых раструбов, оснащенных уплотнительными кольцами.
• Компрессионно-фитинговое соединение отрезков труб используется в слабонапорных системах (водопроводы, оросители). Предполагает наличие фитинга с зажимными гайками, который крепится на трубу с помощью гаечных ключей и небольшого физического усилия. Такое оформление стыков более надежно, чем раструбное, но так же может быть в любой момент демонтировано.
• Электросварно-фитинговое соединение неразъемное, выполняется на специальных фитингах с помощью сварочного аппарата. Дает наибольшую прочность, которая необходима в напорных системах для воды, газа и т.п.

ГОСТ 18599-2001

Данный стандарт регламентирует изготовление напорных изделий. Эти трубы используют в самых обширных областях и перечень их размеров просто огромен. Он зависит от конкретного назначения и технической необходимости. Поэтому имеет смысл описать исключительно крайние значения.

Важно! Труба ПЭ часто именуется как ПНД, но это неправильно. Эта маркировка свойственна другому стандарту, предназначенному для канализационных систем

Отдельного внимания заслуживают трубы:

• ПЭ 32, способные иметь диаметр от 10 до 160мм с толщиной стенок от 2 до 20,8;
• ПЭ 63 с толщиной стенок 2,0 — 57,2 мм при диаметре 16 — 1200;
• ПЭ 80: диаметр 16 — 1200, стенки 2,0 — 59,3;
• ПЭ 100: диаметр 32 — 1000, толщина стенок 3,0 — 59,3.

Таблица 1. Размеры и максимальные рабочие давления труб из полиэтилена ПЭ 80

Средний наружный диаметр	SDR 26S 12,5	SDR 21S 10	SDR 17,6S 8,3	SDR 17S 8	SDR 13,6S 6,3	SDR 11S 5	SDR 9S 4	Овальность после экструзии, не более
Максимальное рабочее давление воды при 20 °С, МПа
0,5	0,63	0,8	0,8	1,0	1,25	1,6
Толщина стенки
номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.
16	+0,3	—	—	—	—	—	—	—	—	—	—	—	—	2,0*	+0,4	1,2
20	+0,3	—	—	—	—	—	—	—	—	—	—	2,0*	+0,4	2,3	+0,5	1,2
25	+0,3	—	—	—	—	—	—	—	—	2,0*	+0,4	2,3	+0,5	2,8	+0,5	1,2
32	+0,3	—	—	—	—	—	—	2,0*	+0,4	2,4	+0,5	3,0	+0,5	3,6	+0,6	1,3
40	+0,4	—	—	2,0*	+0,4	—	—	2,4	+0,5	3,0	+0,5	3,7	+0,6	4,5	+0,7	1,4
50	+0,5	2,0	+0,4	2,4	+0,5	—	—	3,0	+0,5	3,7	+0,6	4,6	+0,7	5,6	+0,9	1,4
63	+0,6	2,5	+0,5	3,0	+0,5	3,6	+0,6	3,8	+0,6	4,7	+0,8	5,8	+0,9	7,1	+1,1	1,5
75	+0,7	2,9	+0,5	3,6	+0,6	4,3	+0,7	4,5	+0,7	5,6	+0,9	6,8	+1,1	8,4	+1,3	1,6
90	+0,9	3,5	+0,6	4,3	+0,7	5,2	+0,8	5,4	+0,9	6,7	+1,1	8,2	+1,3	10,1	+1,6	1,8
110	+1,0	4,2	+0,7	5,3	+0,8	6,3	+1,0	6,6	+1,0	8,1	+1,3	10,0	+1,5	12,3	+1,9	2,2
125	+1,2	4,8	+0,8	6,0	+0,9	7,1	+1,1	7,4	+1,2	9,2	+1,4	11,4	+1,8	14	+2,1	2,5
140	+1,3	5,4	+0,9	6,7	+1,1	8,0	+1,2	8,3	+1,3	10,3	+1,6	12,7	+2,0	15,7	+2,4	2,8
160	+1,5	6,2	+1,0	7,7	+1,2	9,1	+1,4	9,5	+1,5	11,8	+1,8	14,6	+2,2	17,9	+2,7	3,2
180	+1,7	6,9	+1,1	8,6	+1,3	10,2	+1,6	10,7	+1,7	13,3	+2,0	16,4	+2,5	20,1	+3,1	3,6
200	+1,8	7,7	+1,2	9,6	+1,5	11,4	+1,8	11,9	+1,8	14,7	+2,3	18,2	+2,8	22,4	+3,4	4,0
225	+2,1	8,6	+1,3	10,8	+1,7	12,8	+2,0	13,4	+2,1	16,6	+2,5	20,5	+3,1	25,2	+3,8	4,5
250	+2,3	9,6	+1,5	11,9	+1,8	14,2	+2,2	14,8	+2,3	18,4	+2,8	22,7	+3,5	27,9	+4,2	5,0
280	+2,6	10,7	+1,7	13,4	+2,1	15,9	+2,4	16,6	+2,5	20,6	+3,1	25,4	+3,9	31,3	+4,7	9,8
315	+2,9	12,1	+1,9	15,0	+2,3	17,9	+2,7	18,7	+2,9	23,2	+3,5	28,6	+4,3	35,2	+5,3	11,1
355	+3,2	13,6	+2,1	16,9	+2,6	20,1	+3,1	21,1	+3,2	26,1	+4,0	32,2	+4,9	39,7	+6,0	12,5
400	+3,6	15,3	+2,3	19,1	+2,9	22,7	+3,5	23,7	+3,6	29,4	+4,5	36,3	+5,5	44,7	+6,8	14,0
450	+4,1	17,2	+2,6	21,5	+3,3	25,5	+3,9	26,7	+4,1	33,1	+5,0	40,9	+6,2	50,3	+7,6	15,6
500	+4,5	19,1	+2,9	23,9	+3,6	28,3	+4,3	29,7	+4,5	36,8	+5,6	45,4	+6,9	55,8	+8,4	17,5
560	+5,0	21,4	+3,3	26,7	+4,1	31,7	+4,8	33,2	+5,0	41,2	+6,2	50,8	+7,7	—	—	19,6
630	+5,7	24,1	+3,7	30,0	+4,5	35,7	+5,4	37,4	+5,7	46,3	+7,0	57,2	+8,6	—	—	22,1
710	+6,4	27,2	+4,1	33,9	+5,1	40,2	+6,1	42,1	+6,4	52,2	+7,9	—	—	—	—	24,9
800	+7,2	30,6	+4,6	38,1	+5,8	45,3	+6,8	47,4	+7,2	58,8	+8,9	—	—	—		28,0
900	+8,1	34,4	+5,2	42,9	+6,5	51,0	+7,7	53,3	+8,0	—	—	—	—	—	—	31,5
1000	+9,0	38,2	+5,8	47,7	+7,2	56,6	+8,5	59,3	+8,9	—	—	—	—	—	—	35,0
1200	+10,0	45,9	+6,9	57,2	+8,6	—	—	—	—	—	—	—	—	—	—	42,0
* Трубы относят к соответствующему размерному ряду SDR (S) условно; минимальная толщина стенки труб 2,0 мм установлена, исходя из условий сварки труб.

Таблица 2. Размеры и максимальные рабочие давления труб из полиэтилена ПЭ 100

Средний наружный диаметр	SDR 17S 8	SDR 13,6S 6,3	SDR 11S 5	Овальность после экструзии, не более
Максимальное рабочее давление воды при 20 °С, МПа
1	1,25	1,6
Толщина стенки
номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.
32	+0,3	—	—	—	—	3,0	+0,5	1,3
40	+0,4	—	—	3	+0,5	3,7	+0,6	1,4
50	+0,5	3,0	+0,5	3,7	+0,6	4,6	+0,7	1,4
63	+0,6	3,8	+0,6	4,7	+0,8	5,8	+0,9	1,5
75	+0,7	4,5	+0,7	5,6	+0,9	6,8	+1,1	1,6
90	+0,9	5,4	+0,9	6,7	+1,1	8,2	+1,3	1,8
110	+1,0	6,6	+1,0	8,1	+1,3	10,0	+1,5	2,2
125	+1,2	7,4	+1,2	9,2	+1,4	11,4	+1,8	2,5
140	+1,3	8,3	+1,3	10,3	+1,6	12,7	+2,0	2,8
160	+1,5	9,5	+1,5	11,8	+1,8	14,6	+2,2	3,2
180	+1,7	10,7	+1,7	13,3	+2,0	16,4	+2,5	3,6
200	+1,8	11,9	+1,8	14,7	+2,3	18,2	+2,8	4,0
225	+2,1	13,4	+2,1	16,6	+2,5	20,5	+3,1	4,5
250	+2,3	14,8	+2,3	18,4	+2,8	22,7	+3,5	5,0
280	+2,6	16,6	+2,5	20,6	+3,1	25,4	+3,9	9,8
315	+2,9	18,7	+2,9	23,2	+3,5	28,6	+4,3	11,1
355	+3,2	21,1	+3,2	26,1	+4,0	32,2	+4,9	12,5
400	+3,6	23,7	+3,6	29,4	+4,5	36,3	+5,5	14,0
450	+4,1	26,7	+4,1	33,1	+5,0	40,9	+6,2	15,6
500	+4,5	29,7	+4,5	36,8	+5,6	45,4	+6,9	17,5
560	+5,0	33,2	+5,0	41,2	+6,2	50,8	+7,9	19,6
630	+5,7	37,4	+5,7	46,3	+7,0	57,2	+8,6	22,1
710	+6,4	42,1	+6,4	52,2	+7,8	—	—	24,9
800	+7,2	47,4	+7,2	58,8	+8,9	—	—	28,0
900	+8,1	53,3	+8,0	—	—	—	—	31,5
1000	+9,0	59,3	+8,9	—	—	—	—	35,0

Методы

Мирные жители, сами того не подозревая, могут оказаться на территории проведения операции. Что нужно знать про КТО режим? Расшифровка его сути предполагает наличие особых мероприятий: задержание или нейтрализацию террористов, обезвреживание потенциально опасных предметов. Вполне возможны реальные боевые действия с привлечением техники, авиации (флота). Как отдельная и крайняя мера вводится условное понятие ограничения права на жизнь. Это касается исключительных случаев, когда для предотвращения массовых жертв или экологической катастрофы транспортное средство с мирными жителями, представляющее реальную угрозу, может быть физически уничтожено.

Что такое режим КТО? Расшифровка основных положений дается в законе «О противодействии терроризму». Необходимость его принятия и усовершенствования связана с серьезностью угроз, что вынуждает жестко реагировать на них. По определению операция может проводиться именно как крайняя мера, когда исчерпаны другие возможности. Ситуация также предполагает наличие реальной угрозы для мирных граждан. Для урегулирования порядка проведения операции дополнительно разработан свод инструкций и предписаний.

Как работать с полиэтиленовыми трубами

В процессе создания водопровода на даче может потребоваться согнуть полиэтиленовую трубу. Она относится к термопластичным материалам. Следовательно, ее легко будет согнуть после нагрева. В результате теплового воздействия материал становится текучим и эластичным. Тогда гнуть разогретый участок трубы можно в нужном направлении. Полиэтилен не потеряет своих свойств, а после остывания вернет прежнюю структуру.

Гнуть ПНД трубы можно четырьмя способами, с помощью:

• строительного электрофена;
• газовой горелки;
• формовочной машины;
• горячей воды.

Как лучше согнуть, зависит не только от умений.  Трубогибочный станок (формовочная машина) – это устройство промышленного назначения. Гнуть изделие по требуемому радиусу на нем можно только в заводских условиях, а никак не своими руками.

Горячая вода тоже поможет не всегда. Суть метода в том, чтобы место будущего изгиба обильно поливать кипятком. Тогда материал разогреется, станет податливым, и его можно будет согнуть. Для использования на даче такой способ годится, но он неэффективен для труб, чей диаметр превышает 50 мм. Своими руками очень сложно обеспечить равномерное воздействие кипятка на определенный участок, чтобы потом можно было гнуть изделие. Велик риск получить ожог, но если масштаб работы невелик, то двух литров кипятка из обычного электрочайника будет достаточно.

Строительный фен найти гораздо проще. Если требуется гнуть трубу по большому радиусу, то лучше изготовить деревянный шаблон. Нужный отрезок прогревают, вращая заготовку вокруг оси. Фен не нужно держать слишком близко, а температура должна быть в диапазоне 140-160°C. Затем нужно аккуратно выгнуть трубу вокруг шаблона и удерживать до остывания. При малом радиусе изгиба заготовку сгибают двумя руками и фиксируют, пока она не остынет.

Гнуть изделия из ПНД своими руками на даче можно с помощью газовой горелки. Процесс аналогичен вышеописанному, но из-за открытого пламени следует тщательно соблюдать технику безопасности.

Металлические трубы

Металлические трубы – это классика. Они служат уже многие десятилетия и не утратили популярности и по сегодняшний день. Среди них есть такие, которые используются исключительно для холодной воды, а есть и для горячего водоснабжения. Рассмотрим плюсы и минусы каждого типа труб.

Они бывают обычными и оцинкованными. При монтаже трубы соединяются резьбой, для чего используются тройники, переходники, муфты и прочее. Трубы из стали обрели немалую популярность ввиду своей надежности и долговечности. Им не страшны резкие температурные перепады и повышенное давление, а по способу изготовления их делят на:

• сварные;
• бесшовные.

Если говорить о том, какие стальные трубы наиболее качественны, то здесь лишь один вариант – бесшовные с оцинкованным покрытием. Цинк, как известно, предотвращает образование коррозии, поэтому нет необходимости в покраске или грунтовке таких труб.

Достоинства стальных труб рассмотрели, теперь посмотрим, какие у них недостатки.

1. Большой вес, как следствие – трудности в транспортировке и монтаже.
2. Коррозия.
3. При установке трубопровода требуются сварочные работы, что еще больше усложняет процесс.
4. В воде, проходящей через трубы, будут сторонние примеси.
5. Все швы необходимо тщательным образом герметизировать.
6. При длительной эксплуатации внутренний диаметр труб уменьшается, т. к. образуются наросты. В результате давление существенно падает.

Не так давно производители труб удивили уникальной производственной технологией. Дело в том, что появились стальные трубы, покрытые изнутри неметаллическим слоем, который препятствует образованию наростов, образованию коррозии. Внешний слой изделий остается металлическим для прочности.

Трубы из «нержавейки»

Каких-либо недостатков в техническом плане у труб из «нержавейки» нет. Они могут быть использованы при самых различных температурах, повышенном давлении и т.д. Но такие трубы редко встречаются из-за своего единственного минуса – очень высокой стоимости.

Медные трубы

У медных труб тоже прекрасная устойчивость к коррозии, более того, их внутренняя поверхность менее шероховата, чем у других металлических аналогов. По этой причине у таких труб более высокая пропускная способность, благодаря чему медный трубопровод может быть меньшего диаметра по сравнению со стальным.

Медь отличается не только длительным сроком эксплуатации (трубы из меди могут прослужить более пятидесяти лет), но и своими дезинфицирующими характеристиками – вода, соприкасаясь с ней, очищается от вредных микроорганизмов. Также медный трубопровод достаточно легко и быстро монтируется. В общем, медь – это оптимальный материал для водопровода, ведь она не меняет вкуса воды, а наоборот, улучшает его.

Главным недостатком меди считается высокая стоимость.

Соединения ПНД труб

Стыковку двух ПНД изделий между собой можно провести несколькими методами:

• сварка;
• компрессионные фитинги;
• электромуфтовая сварка;
• фланцевое соединение.

Сварка. Является одной из самых популярных техник соединения. Кроме этого, она отличается высокой надёжностью и герметичностью. Сам процесс довольно прост: торцы ПНД изделий нагреваются при помощи специального сварочного оборудования, а дальше стыкуются между собой, в результате чего получается неразъёмное соединение. Чаще всего такую стыковку используют при монтаже подземного водопровода.

Компрессионные фитинги. Использование этих соединительных элементов является надёжным и довольно популярным методом при монтаже полиэтиленовых трубопроводов. На сегодняшний день существует огромный ассортимент компрессионных деталей. Самыми востребованными среди них являются: муфты, тройники, угловые элементы, а также переходные фитинги, которые позволяют осуществлять переход на резьбу.

Применение компрессионных фитингов при прокладке водопроводных полиэтиленовых труб позволяет получить конструкцию практически любой конфигурации. Монтаж коммуникаций, соединённых посредством компрессионных изделий, не рекомендуется выполнять подземным способом. Это связано с тем, что такая система нуждается в периодических профилактических проверках.

Электромуфтовая сварка. Такое соединение выполняется благодаря специальным фитингам — муфтам. Эти фитинги оснащаются спиральным нагревательным элементом и клеммами. Клеммы необходимы для подключения нагревательного оборудования. Сам процесс сварки происходит так: в фитинг с двух сторон вставляются ПНД трубы, после чего к клеммам подключается сварочная аппаратура. Спиральный элемент муфты плавит её стенку, а также стенки труб. В результате этого получается прочное и герметичное неразъёмное соединение. Режим сварки нанесён с маркировкой на муфту.

Фланцевое соединение. Такая стыковка используется в том случае, если необходимо выполнить переход на резьбу. Фланцы используются не так часто, как вышеперечисленные соединения, однако, являются незаменимыми в некоторых случаях. Довольно популярны фланцевые соединения при монтаже водопроводных ПНД труб для холодного водоснабжения.

Особенности монтажа металлических труб

Как уже упоминалось ранее, при покупке труб для водоснабжения нужно обращать внимание не только на стоимость и технические параметры, но и на сложность монтажа. Что касается трубопроводов из металла, то здесь способов монтирования может быть два

1. Разборный монтаж

Разборный способ

установки трубопровода подразумевает соединение труб посредством специальных резьбовых фитингов. Труба при этом вкручивается в фитинг, а сам стык зажимается контргайкой. Иными словами, никаких фитингов со штуцерами, как в случае с пластиковыми трубами, здесь нет.

Для монтажа потребуется лишь обычный гаечный ключ, но подобная простота имеет и обратную сторону – если диаметр труб будет превышать 6,3 см, то разборный монтаж произвести не удастся, поскольку контргаек, равно как и фитингов, подобного диаметра не существует.

1. Неразборный монтаж

Как вы уже, наверно, догадались, неразборный метод

заключается в сварке или спайке мест соединения. Характерно то, что в данном случае диаметр трубопровода не будет играть никакой роли.

Такая универсальность метода требует применения специальных инструментов – аппарата для сварки, газового резака и т. д. Вот тут и «всплыл» главный недостаток неразборного монтажа – не все сварщики умеют сваривать трубы.

Технология производства гранул ПНД

Изготовление полиэтиленовых трубы низкого давления происходит из гранул вторичного производственного сырья, для которых применяется использованная тара из пластика.

При производстве гранул ПНД вторичное сырье проходит несколько этапов подготовки, во время которых происходит их измельчение, очистка от инородных примесей.

Сырье подвергается интенсивному обмыву, в процессе которого частицы материала непрерывно трутся об элементы оборудования и друг о друга. Благодаря этому удается избавиться даже от самых сложных загрязнений.

После пластик отправляется на сушку и плавление, а затем происходит гранулирование. Специальный аппарат нагревает полиэтиленовую массу при температуре до +200 градусов Цельсия. Сырье не подвергается полному расплавлению, что положительно сказывается на качестве вторичных гранул.

Полиэтилен низкого давления вторичного производства представляет собой сферические или цилиндрические гранулы, размер которых может быть от 2 до 5 мм. Они имеют однородный оттенок и не обладают посторонними запахами.

Полученные гранулы охлаждают и отправляют на фасовку. Качество проверяют в лаборатории на соответствие стандарту. Вторичные гранулы ПНД позволяют удешевить производство новых товаров, не ухудшая при этом их качество.
