Синий провод это плюс или минус

Как определить у проводов заземление, ноль и фазу, если нет маркировки

В практике работы электриков часто возникает необходимость определения среди пучка проводов именно тех, на которых присутствует фаза. Следует разобраться, какой из них является нулевым, а какой подключён к заземлению.

Индикаторная отвёртка

Наиболее простой электротехнический контрольный прибор, состоящий из отвёртки с прозрачной ручкой и встроенной в неё неоновой лампочкой. Когда жало отвёртки прикасается к электрическому проводу, а палец человека к контакту в торце отвёртки, лампочка загорится, если по проводу течёт ток. Но его напряжение должно быть не менее 60 В. Если при проверке проводов включённой сети индикатор не загорелся, значит, под проверку попал нулевой или заземляющий провод.

ФОТО: avatars.mds.yandex.netИндикаторная отвёртка

Контрольная лампа

Контрольной лампой можно проверить наличие напряжения в разных точках цепи. Сама лампа должна быть рассчитанной на то напряжение, наличие которого проверяется. Сначала надо в цепи найти пару точек, в которых точно присутствует напряжение, лампа будет гореть. Затем один провод от лампы можно закрепить в первой контрольной точке, а второй конец последовательно провести по всем контактам цепи. Как только при очередном проверяемом контакте лампа не загорится, так в этом месте надо начинать искать причину неисправности.

Измерительный прибор

Наличие измерительного прибора позволяет быстрее находить причину неработоспособности электроцепей. С его помощью в режиме проверки сопротивления можно обнаружить короткое замыкание на участке цепи. Нулевое сопротивление между проверяемым проводом и заведомо заземлённой точкой указывает на то, что этот провод заземлён. Несоответствие измеренного напряжения расчётному указывает на недостаточную мощность источника или на перегрузку потребителей.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода. После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

• черный, отвечает за отрицательный заряд;
• красный, отвечает за положительный заряд;
• желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток. Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Один из важных этапов сборки компьютера предполагает подключение проводов к материнской плате. Учитывая, что разных соединений там достаточно, следует разъяснить некоторые моменты. И хотя и блоков питания стараются делать все разъемы интуитивно понятными для пользователя, иногда возникают проблемы.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

• в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
• можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
• технология достаточно проста – провода лампы поочередно подсоединяются к проводникам, которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность

Заряды имеют свойство притягиваться и отталкиваться друг от друга.

Разноименные заряды притягиваются (Рис.7).

Одноименные отталкиваются (Рис.7).

Электрон и протон имеют равный по силе электрический потенциал, то есть они уравновешивают друг друга или иными словами они равны по силе  (Рис.8).

Так как в протоне хранится положительный потенциал, а в электроне отрицательный они притягиваются друг к другу и атом всегда старается уравновесить свой электрический потенциал то есть уравнять протоны и электроны один к одному. Атом с равным количеством электронов и протонов называют электрически нейтральным атомом.

Если в атоме недостаток электронов, то есть протонов больше электронов такой атом (ион) называют положительно заряженным. В этом случаи он притягивает к себе электроны до того момента пока электроны и протоны не сравняются по количеству. А вот если в атоме электронов больше протонов, то то такой атом называют отрицательно заряженным. Лишние электроны в нем слабо притягиваются к ядру атома в котором находятся протоны (Рис.9)

за счет этого слабого притяжения к ядру электрон может покинуть атом без больших затрат энергии так как у него нет пары (протона) в  ядре атома к которому он привязан. Такой лишний  электрон может притянуться например к положительно заряженному иону (атому) или отправится в меж атомное пространство в поисках свободного места в атоме.

Вы наверное уже догадались, что на положительных клеммах * источников питания * недостаток электронов , а вот на минусе избыток электронов и эти электроны двигаются по цепи от – к + выполняя при этом работу (испускают свет из светодиода) (Рис.10). То что ток идет от плюса к минуту это его условное направление наверняка это было придумано для упрощения восприятия картины мира, но теперь мы знаем то что электричество на самом деле идет от минуса к плюсу. Да и само слово электричество образовано от слова электрон.

Плюс это то место где в атомах не хватает электронов, а на минусе их в избытке.

На самом деле все обстоит намного сложнее, но этими знаниями можно пренебречь.

О том какую и как они выполняют работу мы узнаем далее как и то откуда берутся заряды на клеммах источников питания, что такое резистор и светодиод вообщем впереди еще много интересного.

1. Какие заряды притягиваются друг к другу, а какие отталкиваются?

   Ответ

   Притягиваются разноименные заряды, а одноименные отталкиваются.

2. Куда движутся электроны в цепи?

   Ответ

   От минуса к плюсу.

3. Чего не хватает на плюсе источника питания?

   Ответ

   Электронов.

4. Чего избыток на минусе источника питания?

   Ответ

Как определить полярность в электротехнике другими методами

Не всегда под рукой в нужный момент есть контрольный прибор, а полярность источника необходимо определить точно и безопасным методом. Умельцы на это способны.

Определение с помощью воды

Самый простой и быстрый вариант – это использовать в качестве индикатора полярности банку (неметаллическую) с водой. Если в банку опустить два оголённых конца проводов, подключенных к проверяемому источнику, то на минусовом конце появятся пузырьки водорода. Газ выделяется в результате электролиза воды.

Применение сырого картофеля

Второй способ заключается в том, что проверочным прибором служит половинка сырой картофелины. В неё нужно воткнуть два зачищенных конца проводов от источника. Через 10-15 минут вокруг плюсового конца появится светло-зелёное пятно.

ФОТО: ruselectronic-com.turbopages.orgПроверка полярности с помощью сырой картофелины

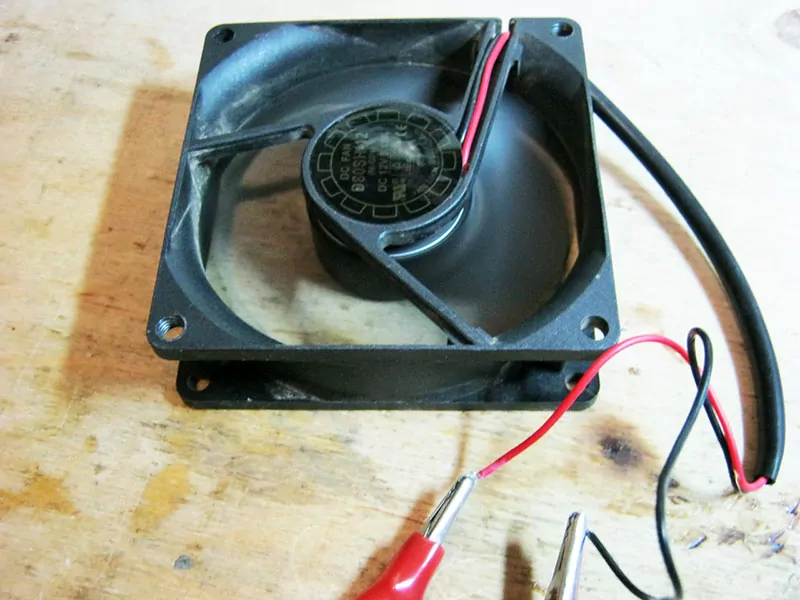

Использование компьютерного вентилятора

Компьютерный вентилятор начнёт вращаться только в том случае, если к его красному проводу подключить «+» от источника. В противном случае ротор не тронется с места.

ФОТО: ruselectronic-com.turbopages.orgИспользование компьютерного вентилятора в качестве индикатора полярности

Прочие альтернативные способы

Несколько экзотический способ определения полярности источника требует наличия горящей свечи. Если в пламя ввести два оголённых проводника, то оно изменит свою форму, станет ниже и шире, а минусовой провод покроется сажей.

Что делать, если на проводах стерлась маркировка

Маркировка указывает на полярность и назначение того или иного провода. Но если по какой-либо причине надписи стерлись или совсем отсутствуют, самый простой способ узнать плюс и минус на магнитоле – использовать специальный тестер. Данное устройство показывает силу напряжения в необходимом объекте.

Тестер имеет 2 щупа: красного (+) и черного (-) цвета. Для проверки проводов нужно взять 2 кабеля одного цвета и соединить каждый из них одновременно со щупами. Если полярность совпадает, тестер покажет положительное значение напряжения, если + и – перепутан, значение на экране тестера будет с минусом.

Если такого устройства под рукой не оказалось, какой плюс и минус на магнитоле можно при помощи обычной батарейки на 1,5 Вольт. Для этого необходимо соединить батарейку с проводом и динамиком магнитолы и наблюдать, при подаче питания от батарейки, в какую сторону будет двигаться диффузор.

Или же можно попытаться отличить клеммы визуально: более тонкий провод в большинстве случаев является минусом, а широкий – плюсом.

Важно понимать, если перепутать полярность проводов, это может привести к потере 80% качества звучания, а с течением времени из строя выйдет все устройство. .
Схема питания магнитолы

Проверить правильность установки можно следующим образом:

1. Включить магнитолу и перевести звук на один из динамиков
2. Увеличить громкость звучания на полную мощность
3. Развести звук на 2 колонки поровну, установив балансировку звука на ноль

При правильной установке фазировки приемника качество и мощность звучания заметно улучшится. Если же низкие частоты ослабли — + и – на устройстве перепутаны. В таком случае необходимо поменять полярность на одном из тестируемых динамиков, и провести тест повторно. Такую же проверку необходимо провести на второй паре динамиков.

Характеристики проводов «плюса» и «минуса»

Если электрический кабель имеет 2 проводника, то один из них «плюс» (фаза), а второй «минус» (ноль).
Необходимо обязательно знать полярность при подключении электроприбора, в противном случае существует риск порчи оборудования.

Важно! Чаще всего «плюс» и «минус» помечают буквами, символами или определенным цветом, предусмотренным ГОСТом. Маркировка латинскими буквами

Маркировка латинскими буквами

В схемах электросети фазу («плюс») отмечают латинской буквой L, такую же маркировку используют на проводах, если нет цветовой разницы. Латинская буква N – означает «ноль» или «минус». Заземление же маркируют как PE или PEN.

Иногда, при работе с проводкой, не имеющей никаких опознавательных знаков, используют маркеры, которые надеваются на провода в виде цветных колец с пометками. Другим вариантом разметки может быль термоусадочная лента разных цветов. Она надевается на кабель соответствующего напряжения и, для закрепления на носителе, подогревается.

Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый – фаза А (L1);
• зеленый – фаза В(L2);
• красный – фаза С (L3);
• голубой – нулевая шина;
• продольные или наклонные полосы желтого и зеленого цвета – шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами “ЖЗК” для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Итак:
• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

1. Итак:
2. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.
