Как правильно провести расчёт объёма воды в трубах и площадь их наружной поверхности

Как произвести расчет?

Рассчитываем сечение

Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:

Sн= π•Rн^2, (1)

где Rн – наружный радиус трубы, равен половине наружного диаметра.

Таким образом, мы определим площадь круга, образованного наружным диаметром.

Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:

Rвн=Rн-?, (2)

где ? – толщина стенки трубы.

Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:

Sсеч=Sн ?-S?вн.

Все действия можно свести в упрощенную формулу определения площади сечения:

Sсеч=?•(?D_н/2?^2- ??/2?^2 ).

В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.

Sсеч=3,14•(?1/2?^2- ?0,01/2?^2 )=0,75 м^2.

Производим расчет площади внешней поверхности

Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.

Рассчитать длину окружности можно по следующей формуле:

L=?•D_н.

Тогда площадь развертки трубы будет вычисляться по формуле:

S=?•D_н•L_тр,

где Lтр – длина трубы.

В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.

S=3,13•1•10000=31416 м^2.

Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.

Тогда формула примет вид:

S=?•?(D?_н+?2•??_(в))•L_тр,

где ?_в-толщина слоя минеральной ваты.

В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.

Производим расчет площади внутренней поверхности

Для начала необходимо определиться, для чего такой расчет следует проводить. Чаще всего он нужен при расчете гидродинамики движения теплоносителя в трубе. Внутренняя поверхность трубы является местом, где вода при её движении соприкасается с трубой. Таким образом, возникает гидравлическое сопротивление, которое необходимо учитывать при расчете сети коммуникации.

Необходимо помнить ряд следующих нюансов:

• При увеличении диаметра трубопровода снижается гидравлическое трение теплоносителя о стенки труб. Поэтому при большом диаметре и длине водопровода гидравлическое сопротивление трубы потоку воды можно не учитывать.
• Качество поверхности, её шероховатость, оказывает большое значение на величину гидравлического сопротивления. При этом такое влияние сильнее, чем зависимость сопротивления от площади поверхности внутренней стенки трубопровода. Так, полиэтиленовая труба обладает меньшей шероховатостью нежели ржавая металлическая. Поэтому величина гидравлического сопротивления в пластиковой трубе будет меньшей.
• Если в качестве материала для изготовления трубы применяется неоцинкованная сталь, то площадь поверхности внутренней стенки меняется во времени. На стенках такого трубопровода постепенно откладываются ржавчина и минеральные отложения. Как результат – происходит уменьшение внутреннего диаметра трубы и увеличение величины гидравлического сопротивления. Такой эффект необходимо учитывать при проектировании водопровода из стали.

Итак, для того чтобы рассчитать площадь поверхности внутренней стенки трубопровода следует воспользоваться следующей формулой:

S=?•?(D?_н-2•?)•L_тр.

В качестве примера рассчитаем трубу, диаметр которой равен одному метру, а толщина стенки – 10 мм.

S=3,14•(1-2•0,01)•10000=30788 м^2.

Заключение

Итак, приведенные в статье расчеты не являются сложными и доступны любому человеку. Они пригодятся при проектировании собственного трубопровода. Чтобы возведенная коммуникация соответствовала ожиданиям о её работоспособности, предложенные расчеты следует производить в обязательном порядке.

Как рассчитывается расход краски

Расчет расхода краски вычисляют легко. Обычно на банках с краской производитель указывает средний расход на 1 м2. Зная площадь трубы (S), определить цифру в конкретном случае можно умножением. Допустим расход краски 150 г/м2, умножаем этот показатель на площадь, которую ранее определили.

Расчет краски производится с учетом следующих критериев:

• материала, использованного при изготовлении трубы;
• наличия на трубопроводе коррозии;
• наличия покрытия грунтом;
• шероховатости.

При подсчете расходования красок учитывается не только длина окружности и зависимость между площадью развертки и диаметром, но и данные расхода материала, указанные производителем. Чтобы не ошибиться, когда производятся вычисления, можно обратиться за помощью к специалистам.

Подготовить изделие к окраске несложно, достаточно выполнить ряд мероприятий, в том числе учесть таблицу расходов материалов. Программа определения площадей всегда считала достоверные цифры.

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R 2 . Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см 2 , подставляем в формулу S = 2 * 20,25 см 2 = 40,5 см 2 .

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм 2 или 20 см 2 или 0,002 м 2 .

Как вычислить площадь поперечного сечения трубы

Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:

Sтр = ∏ х R2;

Где:

1. R – внутренние радиус трубы;
2. ∏ – постоянная величина 3,14.

Пример:

S_тр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, S_тр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.

Параметры трубопровода

Площадь сечения профилированной трубы S_пр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:

S_пр = a х b;

Где:

a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр S_пр = 40 мм х 60 мм = 2400 мм2 (20 см₂, или 0,002 м₂).

Как рассчитать объем воды в водопроводной системе

Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла. Котел отопления.

Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много.Геометрические параметры алюминиевых радиаторов

Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.

В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:

Ø внутр, мм	Vвнутр 1 погонного метра трубы, л	Vвнутр 10 погонных метров трубы, л
4,0	0,0126	0,1257
5,0	0,0196	0,1963
6,0	0,0283	0,2827
7,0	0,0385	0,3848
8,0	0,0503	0,5027
9,0	0,0636	0,6362
10,0	0,0785	0,7854
11,0	0,095	0,9503
12,0	0,1131	1,131
13,0	0,1327	1,3273
14,0	0,1539	1,5394
15,0	0,1767	1,7671
16,0	0,2011	2,0106
17,0	0,227	2,2698
18,0	0,2545	2,5447
19,0	0,2835	2,8353
20,0	0,3142	3,1416
21,0	0,3464	3,4636
22,0	0,3801	3,8013
23,0	0,4155	4,1548
24,0	0,4524	4,5239
26,0	0,5309	5,3093
28,0	0,6158	6,1575
30,0	0,7069	7,0686
32,0	0,8042	8,0425

Параметры пластиковых труб

Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.

Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной.Десктопная программа для расчетов объема

Условный проход	Наружный диаметр	Толщина стенки труб	Масса 1 м труб, кг
Легких	Обыкновенных	Усиленных	Легких	Обыкновенных	Усиленных
6	10,2	1,8	2,0	2,5	0,37	0,40	0,47
8	13,5	2,0	2,2	2,8	0,57	0,61	0,74
10	17,0	2,0	2,2	2,8	0,74	0,80	0,98
15	21,3	2,35	–	–	1,10	–	–
15	21,3	2,5	2,8	3,2	1,16	1,28	1,43
20	26,8	2,35			1,42	–
20	26,8	2,5	2,8	3,2	1,50	1,66	1,86
25	33,5	2,8	3,2	4,0	2,12	2,39	2,91
32	42,3	2,8	3,2	4,0	2,73	3,09	3,78
40	48,0	3,0	3,5	4,0	3,33	3,84	4,34
50	60,0	3,0	3,5	4,5	4,22	4,88	6,16
65	75,5	3,2	4,0	4,5	5,71	7,05	7,88
80	88,5	3,5	4,0	4,5	7,34	8,34	9,32
90	101,3	3,5	4,0	4,5	8,44	9,60	10,74
100	114,0	4,0	4,5	5,0	10,85	12,15	13,44
125	140,0	4,0	4,5	5,5	13,42	15,04	18,24
150	165,0	4,0	4,5	5,5	15,88	17,81	21,63

Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.» alt=»»>

Для чего это нужно знать

Ниже рассмотрим ситуации, когда данные параметры обычно всегда необходимо учитывать в работе:

1. Знание формулы площади будет полезным, когда рассчитывается теплоотдача теплого пола или регистра отопления.Данные можно получить, исходя из общей площади, которая отдает воздуху в помещении тепло от рабочей жидкости определенной температуры.
2. Второй вариант – обратная ситуация, которая встречается также часто. Особенно, если необходимо подсчитать потери тепла по всей протяженности трубопровода к отопительному прибору. При расчете количества и размеров конвекторов, радиаторов и других приборов инструкция требует знать точно, какое количество калорий они смогут выдавать. Данные определяются с учетом площади поверхности трубопровода, транспортирующего воду.

На фото – расчет отопления 1 кв. м площади, исходя от диаметра трубопровода

1. Если вы будете знать, как посчитать площадь поверхности трубы, вы сможете закупить правильное количество теплоизоляции. Очень часто протяженность теплотрассы составляет десятки километров, поэтому точные данные помогут компаниям сохранить внушительные средства.

Калькулятор площади поверхности трубыиз стали для покрасочных работ

1. Еще один момент – затраты на покраску или антикоррозионное покрытие, цена которых иногда внушительна. В данном случае знания позволят точно рассчитать необходимый объем материала. Кроме того, так можно косвенными методами определить нерадивость исполнителей работ, если расходы на 1 м2 поверхности будут существенно возрастать.
2. Расчет площади трубы (сечение) позволит узнать максимальную проходимость изделия. Конечно, можно просто установить сразу заведомо больший диаметр, однако при больших капиталовложениях в строительные объекты данный показатель играет существенную роль в перерасходе средств.

Не стоит также забывать, что когда открывается кран горячего водоснабжения, объем жидкости в водопроводе бесцельно остывает. Большой диаметр трубы аккумулирует большое количество воды, которая в ней будет стоять, поэтому вы потратите больше тепла на нагрев помещения.

Как рассчитать сечение

1. Необходимо высчитать площадь круга и отнять толщину стенок.
2. Формула следующая: S = π(D/2-N)2.D – диаметр, N – толщина стенок.

Для гидравлических расчетов последней и ввели понятие – живое сечение.

Диаметр водопровода должен соответствовать его задачам

Расчет поверхности

Геометрическая задача, с которой вы не раз встречались на уроках, когда нужно было узнать площадь поверхности цилиндра, а, труба – это он и есть. Чтобы узнать нужную цифру необходимо знать длину окружности и высоту цилиндра (в нашем случае длину трубопровода).

Формула длины окружности – L_окр = πD, поверхности – S = πDL, где L–длина трубопровода, а D–его диаметр.

Для окрашивания можно использовать данную формулу напрямую, если же необходимо проводить теплоизоляционные работы, материала понадобиться несколько больше, так как он имеет толщину. К тому же во время процесса минеральная вата укладывается с некоторым перехлестом полотен.

Утепление стальных изделий своими руками

Рассчитываем внутреннюю поверхность

Не специалисты обязательно зададут вопрос – для чего нужно знать данный параметр? Специалисты же ответят – для гидродинамических расчетов, чтобы знать, какая площадь имеет контакт с водой во время движения по трубам.

Внутренняя поверхность пластиковых изделий не зарастает минеральными отложениями

С этим параметром есть несколько связанных нюансов:

Диаметр	Чем он больше, тем меньше шероховатость стенок оказывает влияние на движение рабочей жидкости. Если у трубопровода диаметр большой, а его длина маленькая, сопротивлением трубы можно пренебречь.
Шероховатость	Данный параметр имеет большое значение для гидродинамических расчетов. Например, стальная ржавая внутри водопроводная труба и гладкая полипропиленовая по-разному влияют на скорость рабочей жидкости.
Постоянство внутреннего диаметра	Стальные и чугунные изделия из-за коррозии и минеральных отложений со временем изменяют свою внутреннюю площадь. Из-за этого проход для потока уменьшается.

Коррозия на внутренней поверхности уменьшает проход для рабочей жидкости

Формула расчета при этом будет такой – S=π(D-2N)L, где N–толщина стенки, L–длина трубопровода, D–его диаметр.

Как рассчитать площадь поверхности разных труб

Площадь поверхности трубы определяется по формуле. Длина окружности — это одна из важных геометрических величин

Расчётам следует уделить особое внимание. Чтобы вычислить количество квадратов металлических трубопроводов, рекомендуется применить математические формулы

Цилиндрические

Расчет определяется следующей формулой: S = 2 x π x R x L

π – это постоянная величина, равна 3,14;

R – радиус изделия (в мм);

L – это показатель длины (в м).

Трубы ЖБИ

Для расчетов площади окраски цилиндрических канализационных труб главным критерием является показатель высоты (H). Подсчитать квадратные метры несложно, используя формулу, указанную выше.

На видео: объем цилиндра и площадь его поверхности.

Профильные

Площадь профильной трубы определяется следующим образом. При подсчете соответствующих квадратов для покраски следует применять формулу: S = 2 x H x L + 2 x W x L

Н и W – это показатели высоты двух сторон;

L – длина профильных труб.

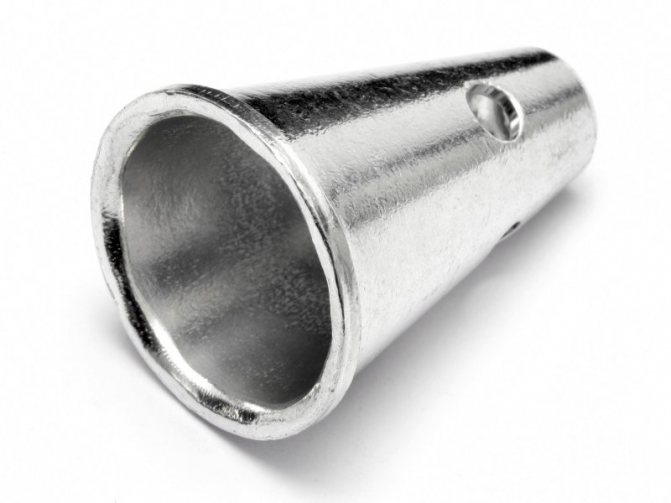

Конусообразные

Узнать количество квадратов для покраски труб данного вида несложно, применяя формулу: S = 2 x π x R1 x L + π x (R1 x R1 + R2 x R2)

2 и π – постоянные;

R1 и R2 – это заданные диаметр меньшего и диаметр большего круга;

L – обозначает длину всего элемента.

Гофрированные

Сколько нужно материала для окраски изделий с такой разновидностью поверхности высчитать сложнее всего. Для вычислений следует определить:

• Радиус скругления – А. Допустим, он будет 3 мм. По формуле – 2 x π x A вычисляем скругленную часть, она составит 18,84 мм;
• Вертикальные проекции на длину (B) и диаметр (D);
• Угол скоса у самого основания – Е (вычисляем умножением D на 2);
• Высоту гофры F, а G – линия вытягивания изделия.

Далее узнаете количество складок, расчетное получается делением, то есть длину разделить на шаг. Высчитывать растянутую конструкцию можно умножением количества образованных складок на длину гофры тоже в растянутом состоянии.

Подсчет покраски площади трубы или трубопровода можно найти в таблицах в интернете, а можно выполнить самостоятельно. Площадь наружной поверхности трубы несложно взять из справочников, согласно размещенным в них таблицам. Для определения наружного размера площади можно применить метод развёртки основания. Диаметром, полученным при измерении, можно руководствоваться при вычислении радиуса.

С помощью онлайн-калькулятора можно с точностью рассчитать окружность и квадраты, подлежащие обработке, как наружному, так и внутреннему основанию.

Вычисление площади наружной поверхности трубы

Как и в предыдущем случае, можно найти площадь трубы через диаметр. Формула расчёта также довольно проста, ведь развёртка площади цилиндра представляет собой прямоугольник, для которого длина одной стороны равна длине окружности наружного сечения, второй – длине отрезка трубы.

Соответственно, формула площади трубы имеет вид:

S=2πRL=πDL,

где R – наружный радиус изделия, D – наружный диаметр, L – продольная длина трубы.

Как и в предыдущем случае, расчёт необходимо вести в одинаковых единицах (например, если диаметр трубы равен 15 мм, а длина – 1,5 м, то при перерасчёте нужно использовать или значения 15 и 1500 мм, или 0,015 и 1,5 м).

Напорный вид магистрали

Вид магистрали Конструкция представляет собой систему, осуществляющую подачу и отведение транспортируемой жидкости от вычислительного оборудования. При подаче используются большие насосы, осуществляющие подачу и откачку материала из труб.

Серьёзное преимущество по сравнению с безнапорным сообщением — возможность поставки на огромные расстояния, без серьёзных потерь во времени. К тому же, огромный плюс данных конструкций — большой уклон, позволяющий выстраивать магистрали с меньшим диаметром, что не только снижает финансовые издержки производства, но и облегчает вычисления параметров. Исходные параметры регламентируется согласно постановлению ГОСТ 539-80

Условный проход	Толщина стенки	Длина трубы
ВТ7	ВТ10
101	104	130	2977
154	158	189	3020
220	227	265	3103
278	284	308	3200
361	369	399	3300
430	441	470	3566

Что нужно для подсчета площади поверхности трубы онлайн

Труба представляет собой изделие цилиндрической формы с отсутствующей сердцевиной, по которой и производится транспортировка жидких или газообразных продуктов. Но сейчас нас интересуют плоскости итого изделия, подлежащие обработке изолирующего материала. Перед тем, как посчитать калькулятором площадь трубы в м2, рассмотрим какие исходные данные для этого нужны. Для этого воспользуемся формулой:

S = πd * L, где

S – площадь поверхности, м2;

d – диаметр трубы на поперечном сечении, м;

L – длина, м.

Для примера рассмотрим расчет площади магистральной трубы внешним диаметром 820х10 мм длиной 11,2 метра. Воспользуемся приведенным соотношением, подставив цифровые значения: 3,14 * 0,82 * 0,82 * 11,0 = 23,2 метра квадратных.

Расчетная площадь укрываемой плоскости составит 23,2 м2

Обращаем внимание, что длина трубопровода учтена при размере меньшем, чем фактический размер изделия. Этот связано с тем, что по концам оставляются незакрытые полоски, поскольку на этих местах производится сварка стыка в магистрали

Нанесение изоляции производится после окончания устройства соединения. Предполагается, что основной изолирующий слой выполняется в производственных условиях нанесением полимерно битумного состава и трех слоев пленки из сшитого полиэтилена.

При определенных условиях изоляция производится при монтаже с применением специального оборудования

Здесь понятно, что очевидна важность расчета площади, чтобы точно рассчитать необходимое количество материалов для доставки к месту монтажа. Не менее важно иметь эти данные, если в качестве изоляции применяется окраска трубопровода специальными составами

Для приведенного случая производится изоляция только наружной плоскости, внутренняя изоляция наносится только в заводских условиях по специальному заказу.

Однако, далеко не всегда нужно заниматься расчетами такого рода. Многие строители используют специальные таблицы для определения площади трубопровода. В них приведенные данные всех размеров по ГОСТ 10704-80 и некоторых других организационно-распорядительных документах, включая и технические условия. Размерный ряд выполняется в соответствии с требованиями указанного стандарта, а это главный показатель для выполнения указанных расчетов.

Но наиболее употребимыми для получения необходимого результата являются специально разработанные онлайн калькуляторы. Введя исходные данные можно сразу же получить искомый результат.

Расчёт величины наружной поверхности

Он нужен для определения количества лакокрасочных материалов, которое нужно затратить, чтобы нанести слой защитного покрытия. Основой для расчёта являются исходные данные о размерах изделия. Рассчитать величину поверхности цилиндра очень просто с использованием стандартных приёмов из геометрии.

Математической соотношение выглядит следующим образом:

Таким образом, мы получаем величину наружной поверхности, которая подлежит защитному покрытию. Далее используется норма расхода лакокрасочного материала на единицу площади и поставленную задачу можно считать выполненной.

Но часто возникает необходимость в нанесении защитного покрытия и на внутреннюю плоскость трубы. Это делается для трубопроводов и емкостей, по которым производится транспортировка химически активных жидкостей и газов. Средством защиты в данном случае может быть эмалевое покрытие.

Транспортируемые пищевые продукты защищаются покрытиями из алюминия или цинковыми. Естественно, что для точного понимания о количестве средств защиты нужны параметры величины поверхности.

Внутренняя рассчитывается так же, как наружная, только показатель радиуса берётся по внутреннему размеру, а не по наружному.

Они часто протягиваются по траншеям и их изоляция должна быть сверх надёжной, чтобы обеспечить номинальный срок службы. Она выполняется путём изоляции труб слоем битумного состава с добавлением искусственного каучука, поверх которого наматывается защитная оболочка из крафт – бумаги. Процесс производится в потоке при укладке уже сваренных ниток в траншею.

Такая защита исправно служит не менее 10 лет, причём при весьма значительных давления в трубопроводе. Затем данная магистраль подлежит замене в принудительном порядке. Нужно сказать, что старые трубы извлекаются из земли и поступают на вторичный рынок для использования в строительстве, мелиорации и других областях.

Тем не менее, они все ещё необходимы и на сегодняшний день уже никто не пользуется обычным калькулятором, предпочитая использовать сервис интернета для расчёта площади трубопровода онлайн, более точные и оперативные.

Допуски при расчетах

Допуски в таком виде расчетов, как расход материала – это достаточно солидные величины. На расход кроме очевидных факторов, таких как площадь и количество слоев, влияют еще и менее заметные, но не менее значимые:

• количество поворотов и загибов;
• наличие сварных, фланцевых и болтовых соединений;
• конфигурация: на прямые отдельно стоящие трубы расходуется меньше краски, чем на участок со скученными трубами;
• расход густой краски намного больше, чем жидкой;
• на окрашивание гофрированной трубы уходит больше времени и материала.

Окрашенные водопроводные трубы в подвале дома

Существует такое понятие, как превышение расхода – это всевозможные потеки, капли и так далее. Традиционно на это закладывается 5 – 7% от расчетного количества. Если объем работ небольшой, то погрешность в целом в процентном отношении будет выше. При работе с большими объемами потери обычно ниже.

Важно! При подсчете расхода материалов на трубы малого диаметра (до 10 см) погрешности всегда выше. Еще один момент – при покраске с использованием валика расход меньше примерно на 10%, поэтому большие круглые трубы и конструкции из профильных изделий лучше красить именно так

Минимальный расход дают распылители, но они применимы только на больших площадях.
